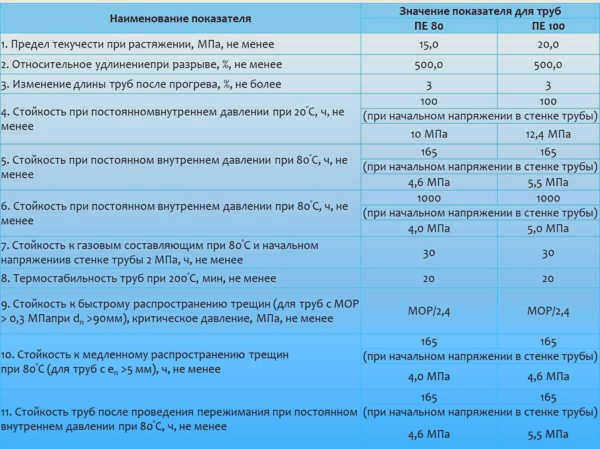

Таблица 4: Прочностные характеристики пластиковых труб

Самостоятельный выбор и монтаж пластиковых труб для водопровода: полезные советы мастерам

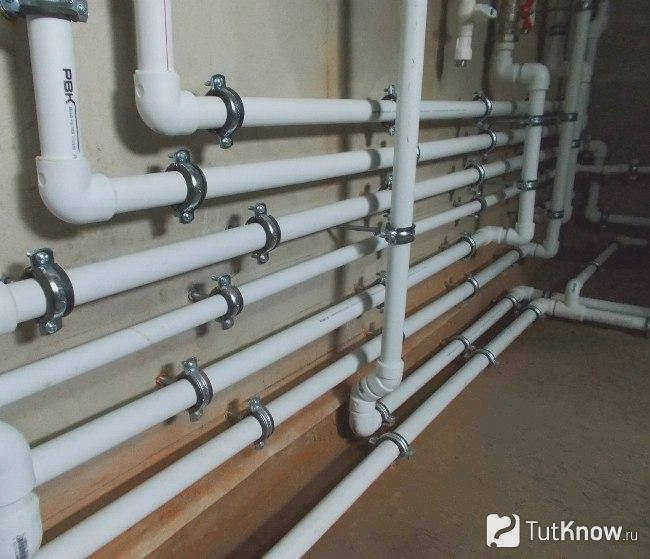

Многие люди устанавливают в своих домах пластиковые водопроводные трубы, которые являются отличной заменой металлическим аналогам. Структура полимеров, используемых при их изготовлении, значительно повышает устойчивость изделий к ударам и перепадам температур. Благодаря их использованию вода не подвержена ржавчине, вредным загрязнениям и неприятным запахам. В сегодняшнем обзоре мы рассмотрим, какие трубы лучше использовать в системе водоснабжения, другие варианты их применения, технические характеристики, цены и особенности самостоятельного монтажа.

Что такое нормативно-технические документы

Как известно, каждый проект, будь то строительство дома, прокладка электросети или газопровода, требует разработки соответствующей документации. Водопроводные системы не являются исключением, и для их правильного использования разработаны общепринятые строительные нормы – СНиП (например, 41-01-2003, 2.04.02-84).

Среди различных полимерных изделий пластиковые водопроводные трубы бывают из таких материалов, как металлопластик, сшитый полиэтилен и армированный полипропилен. Они широко используются при строительстве жилых домов и технических сооружений.

Таблица 1. Нормативные документы по использованию пластиковых труб

Разновидности пластиковых труб

"Пластик" – это зонтичный термин, обозначающий десятки видов синтетических материалов, получаемых в основном из нефтепродуктов. Мы остановимся на наиболее важных из них.

Наиболее распространенный тип полимера, который окружает нас повсюду – от наших собственных ванных комнат до, к сожалению, мирового океана.

Различают полиэтилен высокой и низкой плотности, что соответствует аббревиатурам LDPE и HDPE. Разница заключается в технологии производства и молекулярной структуре полимеров – ПЭВД имеет линейную, слабо разветвленную цепь, а ПЭНД – высокую степень бокового разветвления. Структура определяет эксплуатационные свойства материалов.

– Трубы из ПЭНД достаточно прочные, но гибкие. Это позволяет им выдерживать механические нагрузки без потери целостности. Они используются для жидких сред.

Как пример применения – колодцы в коттеджах и частных домах. Грунт имеет свойство смещаться при оттепелях и заморозках. Более жесткий материал в таких условиях будет трескаться, но трубы из ЛДСП спокойно выдерживают как давление воды изнутри, так и давление грунта снаружи.

Кроме того, ПЭНД – легкий материал, что является преимуществом при транспортировке, разгрузке и монтаже.

– Трубы из ПНД имеют более жесткие и твердые стенки и обладают высокой химической стойкостью. Однако они также более хрупкие.

Помимо жидкостей, они также используются для транспортировки газа.

Большинство видов полиэтилена имеют определенные нюансы использования. Во-первых, их не перевозят на открытом воздухе, поскольку материал со временем разрушается под воздействием ультрафиолетового излучения. Во-вторых, они не рассчитаны на высокие температуры транспортируемой среды, то есть не используются в системах отопления.

Назначение полиэтиленовых труб можно понять по маркировке:

– Синие полосы – питьевое и техническое водоснабжение.

– Желтые полосы – газовые магистрали.

– Без маркировки – технические безнапорные трубы, в качестве кабелепроводов для электрических кабелей.

– Сшитый полиэтилен. Этот материал сложнее в производстве и обладает лучшими свойствами. Производится путем сшивания молекул полиэтилена перекисью или ионизирующим излучением. Обозначается PE-X.

Сшитый полиэтилен устойчив к высоким температурам. Материал может выдерживать температуру до 95°C в течение десятилетий. Поэтому сшитый полиэтилен используется для подогрева полов, горячего водоснабжения и систем отопления в частных домах.

К плюсам также относятся прочность, гибкость и восстановление формы после механической деформации. Номинальное давление труб варьируется от 0,8 до 2,5 МПа, диаметр в большинстве случаев составляет от 10 до 110 мм.

Трубы из сшитого полиэтилена собираются как с разъемными соединениями на тройниках и муфтах, так и с неразъемными соединениями на муфтах и муфтах.

Именно на эту разновидность приходится львиная доля производства полиэтилена. К мировым именам относятся Rehau, Uponor и WIrsbo.

Размеры полипропиленовых водопроводных труб

Размеры полипропиленовых водопроводных труб стандартизированы и варьируются от 16 до 500 мм. На их выбор влияет длина конструкции (см. таблицу).

Секции соединяются путем термической обработки с помощью фитингов, также изготовленных из полипропилена. После сварки соединения не подлежат разборке.

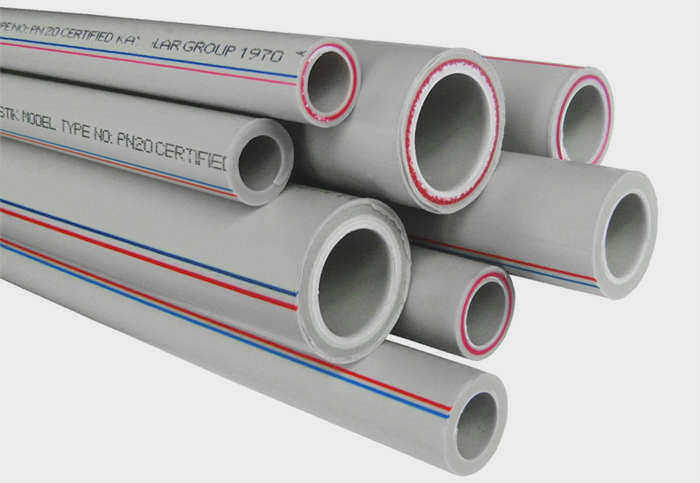

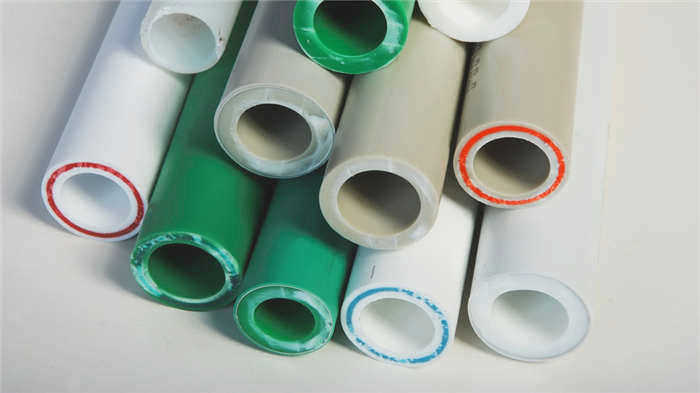

В отечественном строительстве используются два типа пластиковых труб – монолитные и многослойные. Монолитные изделия содержат только пластик. Они используются в конструкциях для подачи холодной воды. Многослойные трубы армированы слоем другого материала. Они предназначены для сетей горячего водоснабжения.

Преимущества и недостатки полипропиленовых труб

Полипропиленовые трубы пользуются популярностью у пользователей, поэтому в Интернете всегда можно найти преимущества и недостатки пластиковых водопроводных магистралей. Популярность такой продукции неслучайна, ведь этот вид пластика имеет множество преимуществ.

Основными достоинствами полипропиленовых водопроводных труб являются:

• Способность не разрушаться при давлении до 20 бар, хотя в бытовых системах давление ниже 10 бар встречается редко.
• Длительная устойчивость к агрессивным загрязнениям при использовании в наружных конструкциях.
• Система не подвержена коррозии. Полости не засоряются солевыми отложениями и не накапливаются.
• Трубы не лопаются при замерзании жидкости.
• С помощью фитингов их можно легко соединить с металлическими изделиями.
• Конструкции из таких пластиков работают без ремонта десятилетиями и переживут свои аналоги из других материалов.
• Методы соединения вырезов очень надежны и обеспечивают высокую герметичность.
• Пластик экологически безопасен и не загрязняет питьевую воду.
• Цена полипропиленовых водопроводных труб невысока, поэтому строительство водопровода из этого материала очень рентабельно. Сэкономить можно также за счет выгодной цены транспортировки изделия, низкой трудоемкости работ, экономии комплектующих и отсутствия дополнительных затрат на обслуживание в процессе эксплуатации.
• Гидравлическое сопротивление изделий минимально, поэтому потери напора незначительны.
• Вес рабочих компонентов невелик, что облегчает монтажные и ремонтные работы.
• Сборка не требует особых усилий, поскольку детали легко режутся и подгоняются.
• Готовые конструкции имеют привлекательный внешний вид.

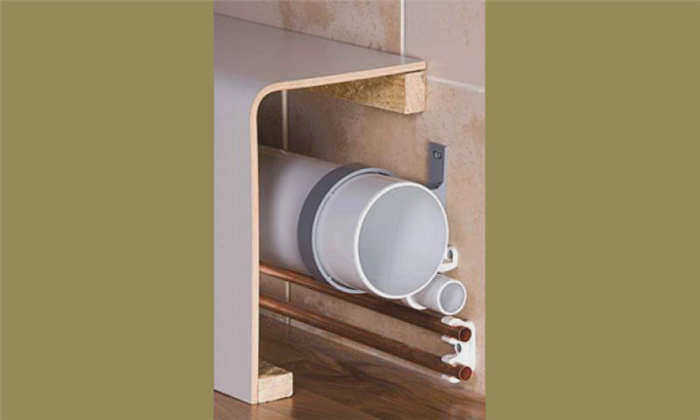

• Линии и ответвления можно скрыть с помощью втулок.

Особенности, преимущества, недостатки

Полиэтиленовые трубы используются для транспортировки различных жидкостей и газов. В литературе можно встретить сокращенное обозначение: ПЭ на русском языке, PE или PE-X для сшитого полиэтилена в международной версии.

Они обладают отличными свойствами:

• Материал химически нейтрален и не вступает в реакцию даже с соляной кислотой. Это делает его пригодным для использования в производственных процессах.
• В нормальном состоянии они не выделяют никаких веществ и не влияют на вкус транспортируемых жидкостей. Это позволяет использовать их для трубопроводов, по которым протекают жидкости, пригодные для употребления в пищу.
• Внутренние стенки полиэтиленовых труб очень гладкие и не задерживают никаких веществ. Даже через много лет на них не будет никаких отложений.
• Гладкие стенки оказывают меньшее сопротивление потоку воды. Меньшее сопротивление означает, что для перекачки требуется менее мощный насос и расходуется меньше энергии.
• Срок службы при нормальных условиях эксплуатации составляет около 50 лет. Однако этот показатель быстро уменьшается при повышении температуры или давления.
• Легко режутся, легкие, просты в установке.
• Они не проводят электричество и не подвергаются коррозии.

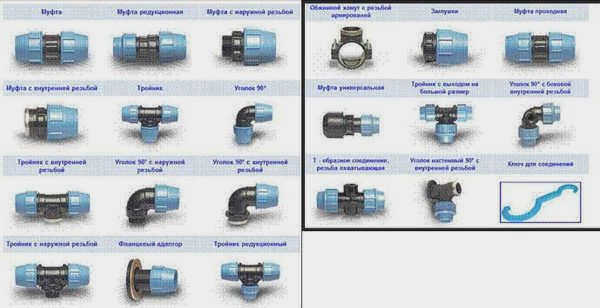

• Полиэтиленовые трубы диаметром до 160 мм можно соединять с помощью специальных фитингов. Их легко установить без применения какого-либо оборудования, что удобно в "полевых условиях", например, в загородном доме. Трубы большего диаметра свариваются с помощью специального аппарата, но такие трубы обычно используются в промышленности.
• Полиэтилен плохо проводит звук. Поэтому такой трубопровод или система отопления являются "бесшумными".
• Цена полиэтиленовых труб примерно на 30-40% ниже, чем стальных.
• Предварительно собранный трубопровод или систему отопления легко модифицировать. Можно отрезать трубу в нужном месте, установить фитинг и подсоединить к ней другое ответвление или прибор.

Маркировка и диаметры

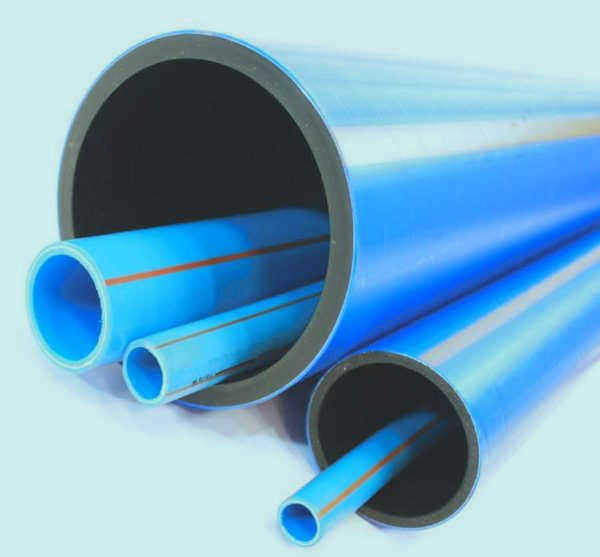

Полиэтиленовые трубы обычно черные или светло-голубые, а трубы из сшитого полиэтилена могут быть ярко-красными. Они окрашены таким образом намеренно – чтобы их было легче отличить от других полимеров. На стену могут быть нанесены синие полосы, если они предназначены для холодной воды, и желтые, если используются для газовых труб. Поставляется в бухтах от 20 до 50 метров (обычно небольшого диаметра) и отрезками по 12 метров (или необходимой длины по договоренности).

Диаметр полиэтиленовых труб варьируется в широком диапазоне от 20 мм до 1200 мм. Изделия малого сечения (до 40 мм) в основном используются в системах водоснабжения и отопления в частных домах и квартирах, в то время как трубы большего диаметра (до 160 мм) применяются в стояках для водоснабжения, отопления и канализации. Трубы больших диаметров используются в промышленном и производственном секторах. В частных домах и квартирах они практически не используются.

Плотность полиэтилена

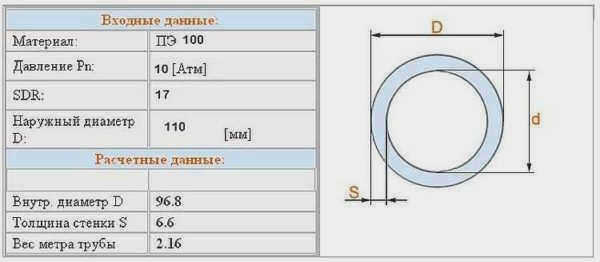

Для производства труб используется полиэтилен различной плотности. Плотность обозначается цифрами, следующими за аббревиатурой:

• PE32 появился первым и имеет самую низкую плотность. В настоящее время он практически не используется в производстве труб.
• ПЭ63 имеет довольно большое расстояние между цепочками молекул, из-за чего он не выдерживает скачков давления и может лопнуть. Он используется для внутреннего распределения в безнапорных системах (системы орошения бочек, летние души и т.д.), а также может использоваться для внутреннего распределения воды в частных домах. Этот тип полимера можно использовать в канализационных системах.
• PE80 – обладает высокой прочностью и может использоваться в системах холодного водоснабжения внутри и снаружи дома, но с обязательной изоляцией. Благодаря большой толщине стенок, может использоваться в промышленных целях.
• ПЭ100. В настоящее время трубы из этого материала являются самыми прочными, но и самыми тяжелыми. Его можно использовать во всех областях для транспортировки жидкостей и газов под высоким давлением. Марки сшитого полиэтилена с плотностью 100 можно использовать для систем горячего водоснабжения и отопления.
