Проводка в деревянном доме: принципы проектирования + пошаговый монтаж
Деревянные дома выбирают по разным причинам: кому-то противопоказано жить в бетонных "коробках", кому-то нравится красивый сруб. Однако проживание в таком доме тесно связано с понятием безопасности. Именно поэтому электропроводка в бревенчатом доме считается одним из ключевых аспектов.
Мы дадим вам советы о том, как правильно выполнить электромонтаж в деревянном доме. Мы покажем вам, какие схемы, монтажные материалы и изделия важны для электропроводки деревянных конструкций и стен. Воспользовавшись нашими советами, вы сможете построить надежную и безотказную сеть.
Проект электроснабжения для деревянного дома
Даже если вся древесина, бревна и доски обработаны огнезащитным составом, они все равно подвержены случайному возгоранию. Поэтому этапы электромонтажа – от проектирования до установки розеток и выключателей – должны быть знакомы как квалифицированным "самоделкиным", так и владельцам, контролирующим работу нанятых строителей.
Согласно российскому законодательству, для жилых домов с потребляемой мощностью не более 15 кВт не требуется проект электроустановки. Однако компания, поставляющая электроэнергию, должна получить схему и данные об общем энергопотреблении. Это необходимо для расчета выделенной мощности на линии и установки счетчика.
Некоторые электроснабжающие компании при заключении договора требуют проект, включающий, помимо схемы внутренней электропроводки, точки установки розеток, выключателей, распределительных коробок, распределительного щита со счетчиком.
В процессе проектирования необходимо учесть все детали: точное расположение электроустановок, выбор кабеля и способа проводки, необходимость заземления и т.д. Рассмотрим подробнее, как разрабатывается проект и подготавливается к монтажным работам.

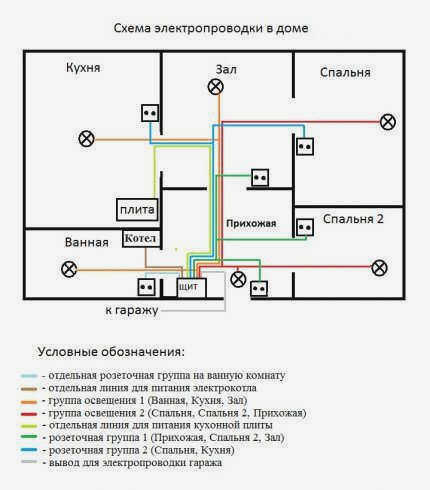

Этап 1 – схема и план работ
Вы можете составить план самостоятельно, если у вас есть опыт подобной работы, или с помощью профессионалов, заключив договор с проектной компанией.
Профессионально составленный документ включает в себя следующие пункты:
- принципиальную схему распределительного устройства;
- электрическая схема;
- расчеты по установке контура заземления;
- возможные розетки вне дома – независимое электроснабжение;
- план установки со спецификациями;
- если требуется разрешение, пакет разрешительных документов;
- Пояснительная записка.
Общие требования к электропроводке
Электропроводка в деревянных домах должна выполняться в соответствии со специальными требованиями и нормами ПУЭ.
Учитывайте эти требования:
- Чтобы избежать перегрева проводов, в кабельных каналах оставляют пустоты, а сечение проводов увеличивают на 20-30%. В деревянном доме лучше выбрать метод открытой проводки, чтобы можно было следить за состоянием кабеля и вовремя устранять повреждения;
- Электрощит должен быть надежно изолирован от деревянных материалов;
- Лучше использовать трехжильные медные кабели. Они отличаются высоким качеством и прослужат долгое время;
- Автоматические выключатели в электрощите должны соответствовать токовой нагрузке и легко срабатывать в случае короткого замыкания.
Меры пожарной безопасности
Существуют некоторые противопожарные меры, предотвращающие возгорание деревянного дома:
- если проводка в деревянном доме скрытая, то кабель прячется в трубы или металлические короба;
- розетки в деревянном доме должны быть поверхностного монтажа;
- заземление должно быть непрерывным по всей цепи;
- важно установить автоматический выключатель остаточного тока. В случае повреждения проводки необходимо установить устройство обнаружения утечки.
Выбор размера кабеля и соединения

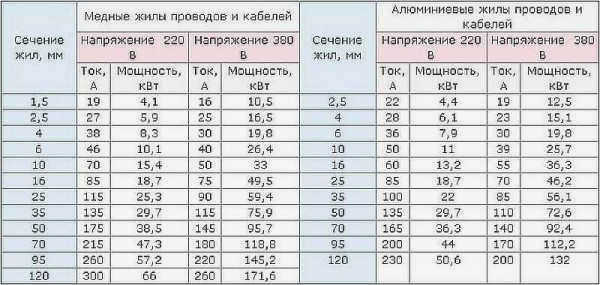

Сечение кабеля должно быть выбрано в соответствии с предполагаемой нагрузкой (в кВт) и материалом жилы. Нет необходимости использовать один и тот же кабель для всей установки. Можно сэкономить средства без ущерба для безопасности. Для этого необходимо выбрать сечение для каждой секции в соответствии с мощностью приборов, которые будут к ней подключены. Их потребляемая мощность суммируется, добавляется запас около 20%, и в соответствии с этим значением выбирается сечение в таблице.

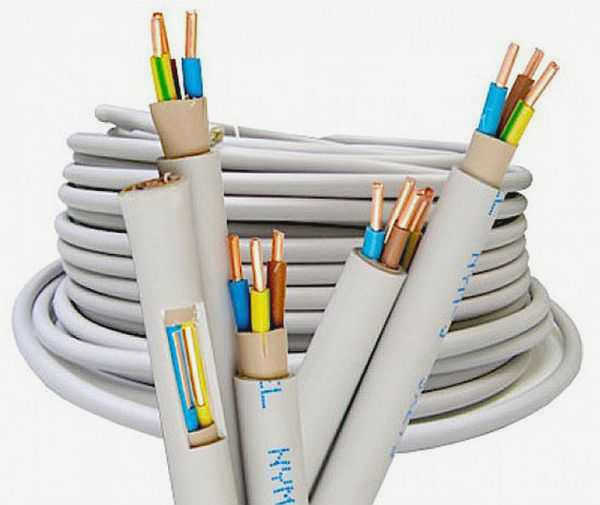

При подключении электроснабжения в деревянном доме добавляются требования пожарной безопасности. Главное из них – оболочка кабеля должна быть негорючей. Такие кабели имеют в своем обозначении букву "нг". Для обеспечения требуемой степени защиты также необходима двойная (ВВГ) или тройная (NYM) изоляция кабеля.
Чтобы убедиться, что электромонтаж в деревянном доме выполнен правильно, лучше всего использовать кабели с жилами разного цвета. Таким образом, вы не перепутаете нулевой провод с фазой или заземлением. Обычно цвета располагаются следующим образом:
- "земля" – желто-зеленый;
- "нейтральный" – синий;
- "фаза" – коричневый.
Если вы покупаете европейский кабель, цвета отличаются:
- "земля" – желто-зеленый;
- "ноль" – белый;
- "фаза" – красный.
Выбор розеток и выключателей

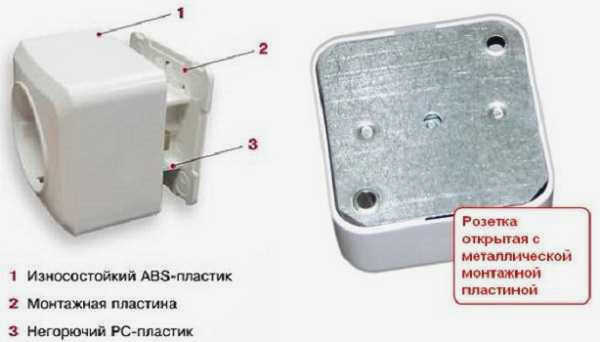

Для обеспечения пожарной безопасности в деревянном доме розетки и выключатели должны устанавливаться с металлической монтажной пластиной. Сначала она крепится к стене, а затем устанавливается внешняя пластина. Можно использовать пластиковые пластины, но они должны быть негорючими и сертифицированными пожарной службой.
Кроме того, большинство современных электроприборов требуют трехпроводных розеток с заземляющим проводом для безопасного подключения. Заземление также требуется для подключения освещения, но в помещениях это часто не делается. С другой стороны, заземление на улице является обязательным: условия гораздо сложнее.
Системные правила
В целом, необходимо соблюдать общие правила прокладки электропроводки:
- Каждое ответвление выполняется в системе (распределительная коробка);
- От распределительной коробки линия идет вертикально вниз;
- минимальное расстояние розетки/выключателя от дверной или оконной рамы – 10 см;
- минимальное расстояние от инженерных коммуникаций (вода, газ, отопление) – 50 см;
Согласно современным нормам, высота розеток и выключателей не регулируется, а проводка от автоматического выключателя может проходить под потолком или в полу. Многим не нравится большое количество проводов, которые приходится протягивать на виду. В каждой комнате под потолком должно быть как минимум две отдельные трассы – для освещения и для электрических розеток. Такое обилие проводки уже трудно сделать привлекательным. По этой причине некоторые домовладельцы предпочитают прятать проводку за отделкой потолка. Там, с помощью простого кабеля подходящего сечения, электричество прокладывается от коробки предохранителей, установленной на распределительном щитке дома. распределительная коробка, установленная прямо под потолком (это не является нарушением, но в ней неудобно работать), от нее спускается витой кабель к выключателю или розетке.

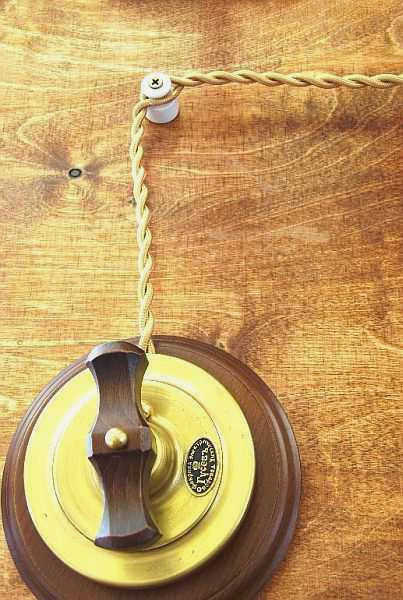

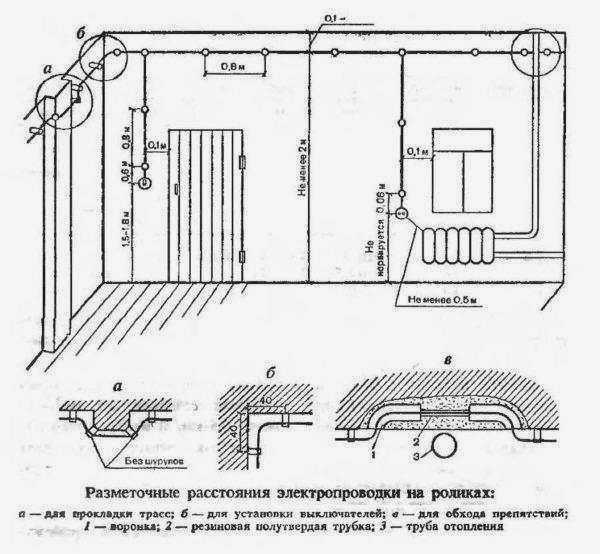

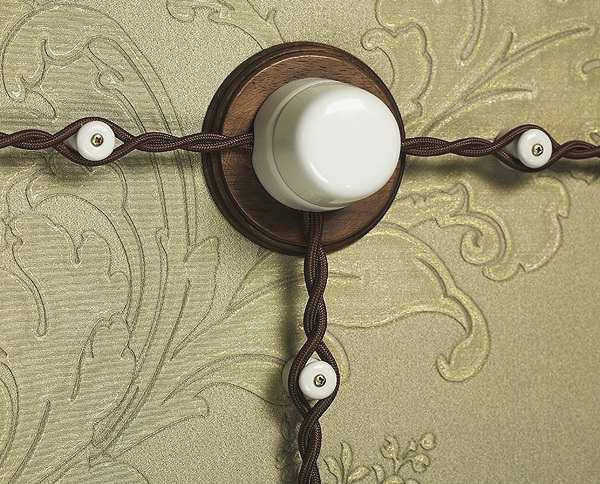

Но это общие правила. Теперь о том, как монтировать витой электрический кабель. Сначала устанавливаются изоляторы. Максимальное расстояние между ними – 80 см, оптимальное – около 50-60 см, в некоторых случаях нужно делать 30 см. Если речь идет о бревенчатом доме, то изоляторы для ретро проводки устанавливаются в каждой второй балке. Это наиболее оптимальное решение.
Как показано на рисунке выше, разместите розетку или выключатель примерно в 50 см от последнего изолятора. Это расстояние можно немного уменьшить, но лучше его не увеличивать, так как провод может провиснуть. Можно, конечно, обрезать его и подключить заново, но это не всегда стоит таких усилий.

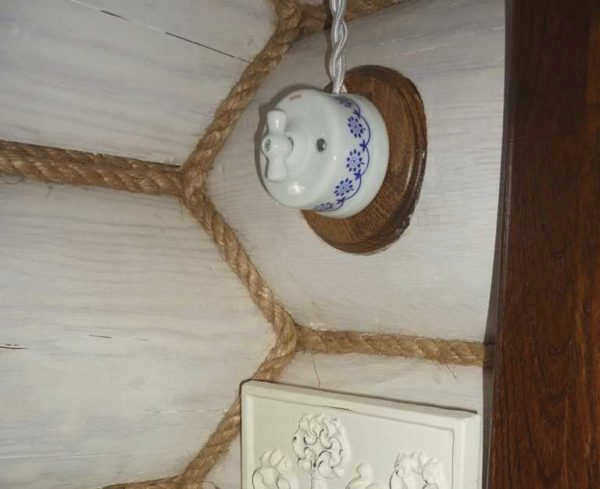

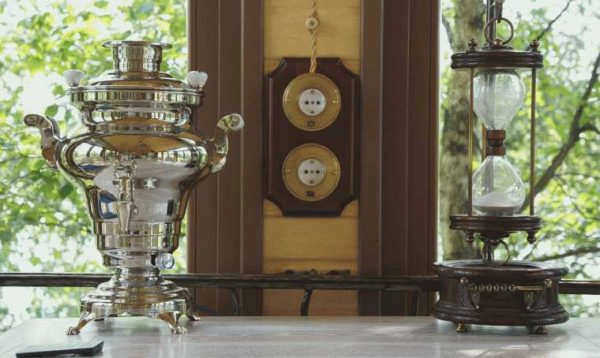

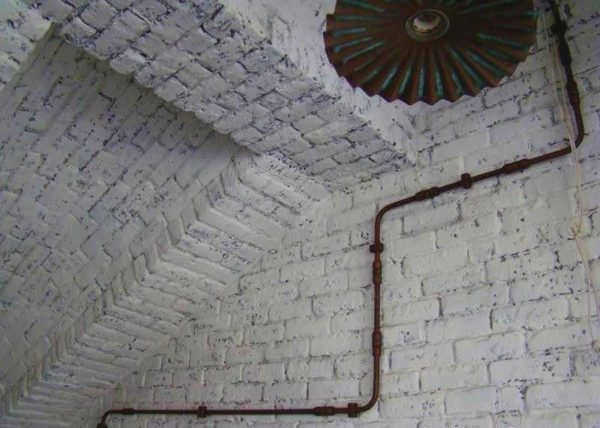

Ретро проводка в интерьере
В целом, для того чтобы открытая проводка выглядела хорошо, требуется много усилий. Ведь все на виду, и любые недостатки бросаются в глаза. Если ретро-проводка делается в деревянном доме, то каждый неправильно закрученный шуруп – это след, который трудно скрыть. Поэтому перед началом работ нарисуйте все на плане, перенесите все отметки на стены и только потом приступайте. Если вы не уверены, что правильно расположили розетки/вилки или не знаете, будут ли они хорошо смотреться в определенном месте, попробуйте прикрепить провод к потолку (с помощью малярного скотча или очень тонких гвоздей). Так вы сможете получить представление о том, как все будет смотреться вместе.
Еще одно замечание. Если деревянный дом все еще "усаживается", провода должны быть натянуты. Если сруб уже созрел или если он сделан из клееного бруса и усадки не предвидится, лучше не натягивать провода. Они не должны провисать, но и не должны быть слишком тугими. В любом случае, удачи! А для вдохновения вот несколько фотографий, показывающих, как можно сделать проводку в ретро-стиле.

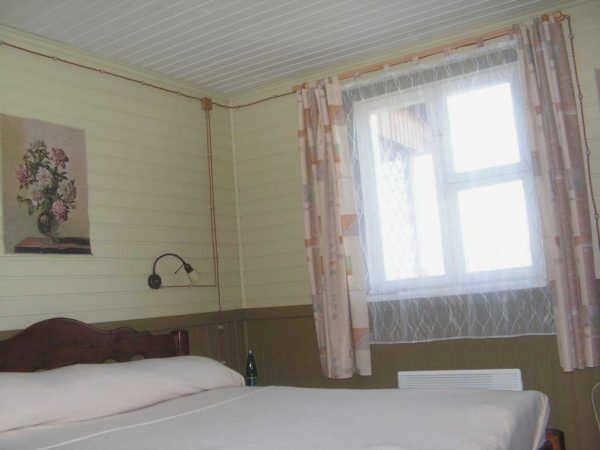

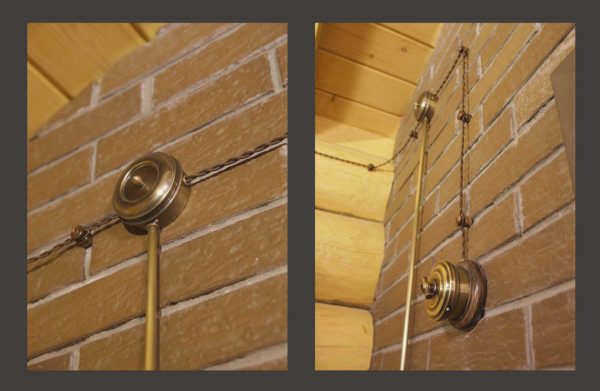

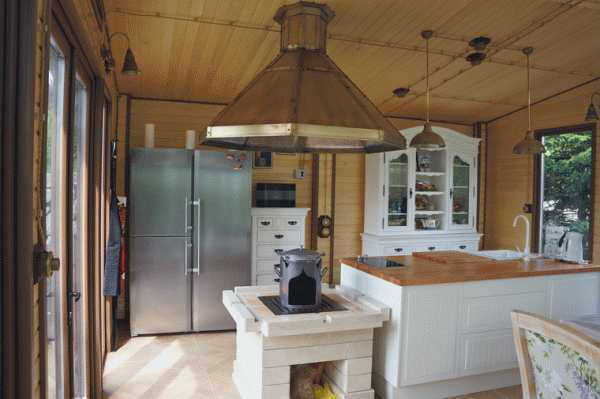

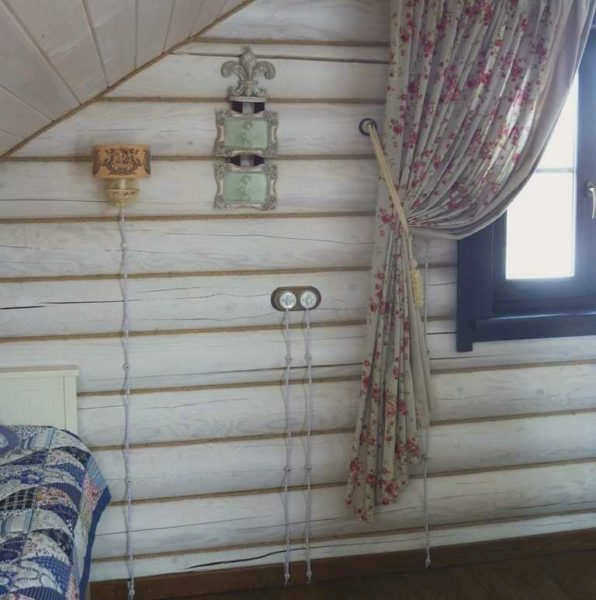

Фотографии интерьера
Всегда лучше посмотреть на уже "готовые" комнаты. Так легче понять, что именно вам нравится, а что нет, и получить предварительное представление о том, как все может выглядеть.
