Электрические розетки: научный монтаж с нуля для начинающих
По сей день я сталкиваюсь с оголенными проводами, контактами, розетками и выключателями, выпадающими из стен в квартирах. Отдельные люди настолько небрежно относятся к своему здоровью, что это не перестает меня удивлять.
Почему это происходит? Халатность, безответственность, непонимание? Я решил еще раз напомнить вам о безопасности и написать о тонкостях электрических розеток: их установке в домашней проводке, видах и конструкции, принципах работы.
В статью я включил много поясняющих фотографий, чтобы сделать ее полезной и понятной даже для простых домохозяек – не электриков. Все это можно сделать быстро, легко и правильно. Читайте дальше!
Виды электрических розеток: 5 подходов к выбору конструкции
Глобальная энергетика планеты создала парадокс с электричеством:
- С одной стороны, все население пользуется электроприборами мировых производителей;
- В то же время страны ввели свои стандарты на электрические сети и способы подключения к ним различных типов вилок и розеток.
Мы, рядовые потребители, должны учитывать это при покупке иностранной техники. В противном случае у нас могут возникнуть проблемы с номинальным напряжением или дизайном.
Так, если вы отправляетесь за границу на работу или отдых со своим смартфоном и ноутбуком, не забудьте позаботиться об адаптерах или специальных удлинителях. Иначе вы останетесь без работающих гаджетов.
Типы электрических розеток в разных странах: мировая практика
Жилые помещения обычно работают по однофазной схеме с двух- или трехпроводной системой питания.
Частные дома могут быть подключены к трехфазному напряжению с помощью четырех- или пятижильных кабелей.
Среди общих принципов подключения бытовых приборов к электросети можно выделить следующие:
- штепсельная конструкция, при которой напряжение подается на постоянно закрепленные контакты, утопленные в розетке в целях безопасности;
- неэкранированные контакты вилки прикреплены к шнуру питания таким образом, что при включении они становятся полностью экранированными.
Техническая реализация этих положений различна. Размеры и типы электрических розеток маркируются в соответствии с международными правилами на английском алфавите.
Ниже я приведу наиболее подробную информацию о них.

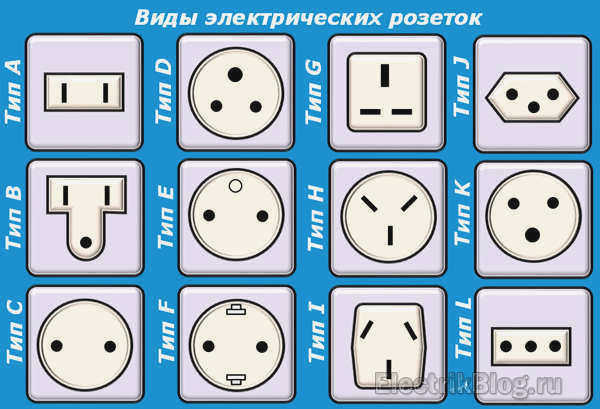

Таблица типов розеток однофазного тока
| Тип розетки | Государства | Особенности использования |
| A | Япония, Америка. | Без контакта с землей. 110 В в Америке, 100 В в Японии. Для высоких киловаттных нагрузок в Японии 200 В. |
| B | Америка. | С заземляющим контактом. Электропитание 110 В. |
| C | ЕС, СНГ, Россия. | 230 В без контакта заземления. |
| D | Великобритания, Индия, Намибия, Непал, Шри-Ланка. | 230 В с заземляющим контактом. |
| E | Франция, Дания, Польша, Словакия, Марокко, Тунис. | — |
| F | ЕС, СНГ, Россия, Дания. | — |
| G | Английский вариант, Малайзия, Сингапур, Кипр, Гонконг, Мальта. | — |
| H | Израиль, Палестина | — |
| I | Австралия. | — |
| J | Швейцария. | — |
| K | Дания. | — |
| L | Италия, Северная Африка. | — |
Назначение

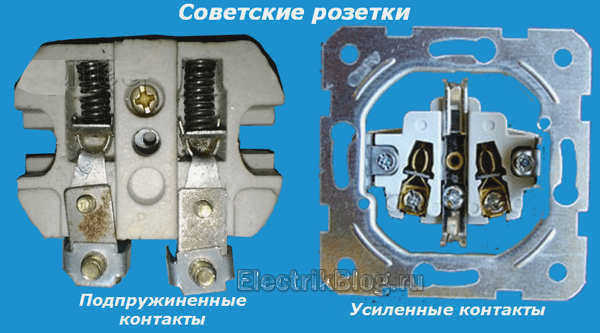

Обозначенные розетки предназначены для подключения бытовых приборов к электросети с помощью вилки. Каждая розетка состоит из трех компонентов: контактов, основания и защитного корпуса. Основной характеристикой является номинальный ток, при котором она будет работать в течение всего срока службы. Бытовые розетки имеют номинальный ток 10А и 16А (т.е. для приборов с максимальной мощностью 2-3 кВт).
Различают заземленные и незаземленные розетки. Заземленные приборы имеют более высокий рейтинг энергобезопасности. Чаще всего устанавливаются в помещениях, где возможен контакт с водой: ванная комната, кухня. Они также используются в аквариумах.
Какие существуют типы?
Приборы делятся на несколько типов:
- встраиваемые – используются для скрытой проводки;
- накладные – монтируются на стену;
- двойные – могут быть как накладными, так и скрытого монтажа;
- с дополнительными функциями (освещение, защитные шторки, выталкиватель);
- розетки;
- удлинительный кабель.
В зависимости от способа крепления проводов различают:
- с винтовой клеммой;
- клеммный.
- одинарный;
- двойной; тройной;
- компьютерный;
- телефон;
- антенные розетки.
Выбор электрической розетки зависит от подключаемых электроприборов и их суммарной мощности.
[stextbox]Выбор электроприбора может привести к быстрому выходу из строя, пожару или возможности поражения электрическим током. [stextbox].
Технические характеристики электрической розетки: Напряжение и частота
Согласно европейским стандартам, напряжение в сети обычно составляет 220-240 В или 380 В. Розетки 220 В обычно используются для подключения различных электроприборов с максимальной мощностью 3,5 кВт. Это ограничение связано с неспособностью стандартных приборов, предназначенных для маломощной бытовой техники, справляться с токами свыше 16А.

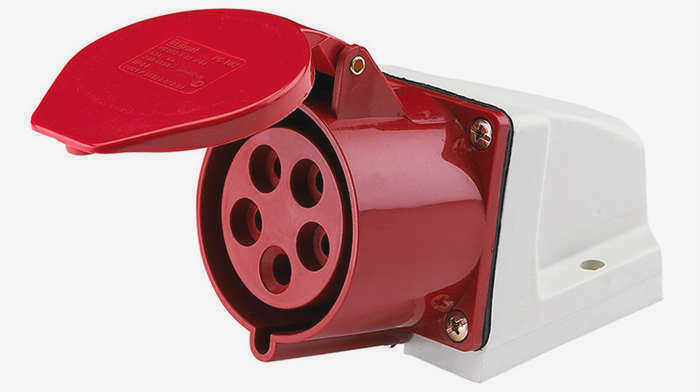

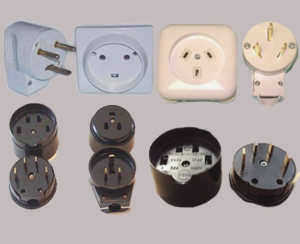

Для более мощных электроприборов рекомендуется использовать трехфазные промышленные розетки, для которых номинальный ток составляет 32А. Эти изделия рассчитаны на напряжение 380 В.
Кроме того, различные типы розеток имеют определенную частоту переменного тока со значениями 50 или 60 Гц. Наиболее распространенным европейским стандартом, в том числе и используемым в России, является первый.
Какие розетки могут быть установлены
Электрические розетки можно разделить на три основные категории в зависимости от способа установки. Вариант корпуса в этом случае зависит от типа проводки.

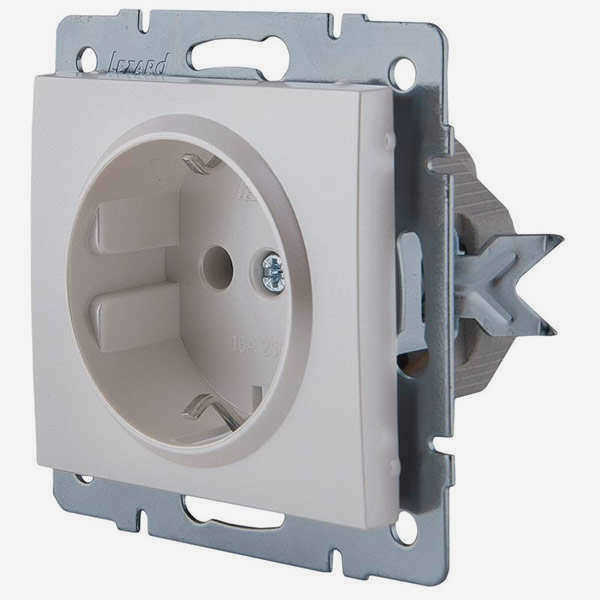

Встраиваемые розетки

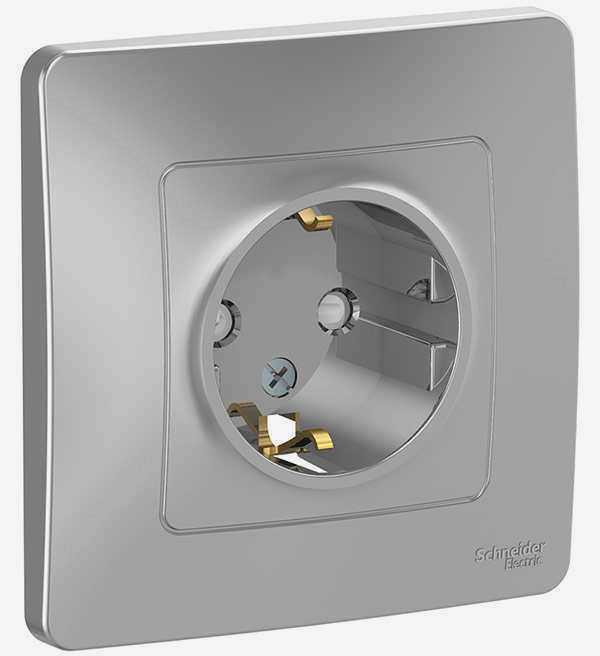

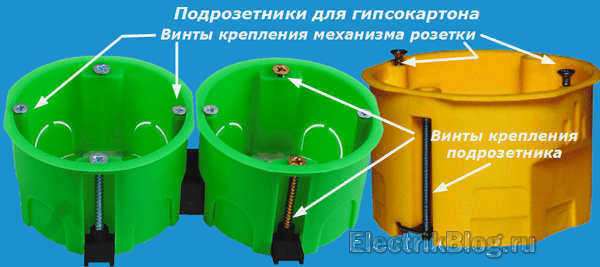

В случае с розетками розетка устанавливается в скрытую коробку, которая прячется в стене. В результате единственной видимой частью розетки является защитный корпус, который немного выступает над поверхностью. Для заземленных силовых цепей используются розетки с дополнительными заземляющими контактами.
Розетки с поверхностным монтажом

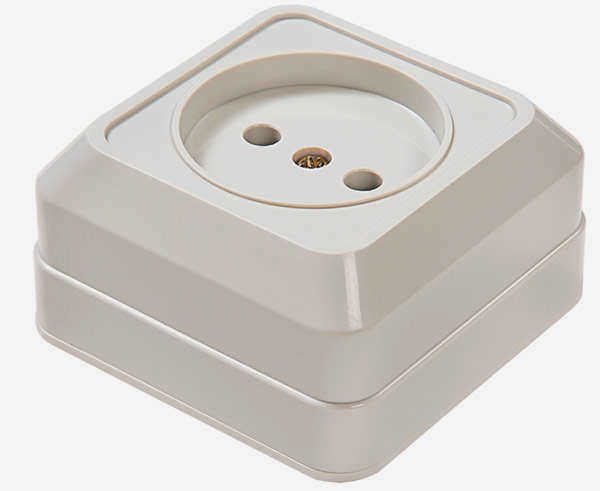

Розетки с поверхностным монтажом используются при наружной установке. Контактные элементы располагаются под корпусом изделия, полностью скрывая розетку.

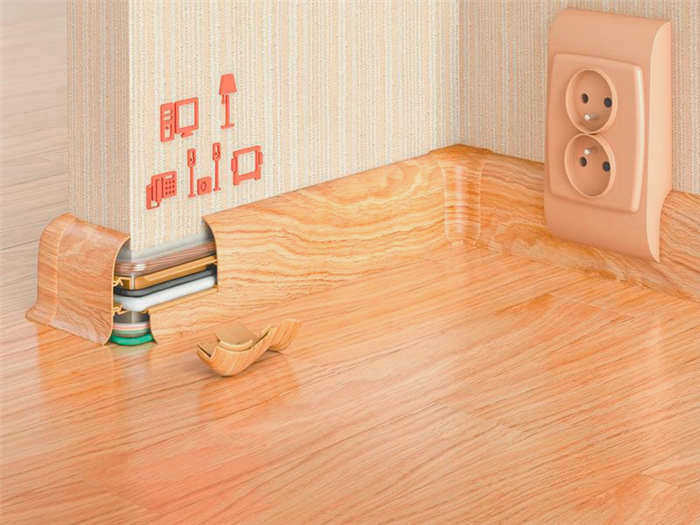

Существуют довольно оригинальные типы розеток поверхностного монтажа, которые устанавливаются путем крепления устройства к плинтусу, скрывающему под собой проводку. Они не очень популярны в России, так как совершенно не гармонируют с современными интерьерами и часто выходят из строя при механических воздействиях.
Переносные розетки
Переносные розетки часто оснащены шнуром и вилкой, поэтому их можно использовать как удлинители. Однако существуют и беспроводные модели, которые подключаются непосредственно к кабелю, выходящему из стены. При установке необходимо разделить устройство на две части, ослабив конструкционные винты, а затем снять контакты и вставить их в монтажные зажимы. Некоторые портативные изделия оснащены кнопкой включения питания, а также оперативным дисплеем, отображающим режим работы.

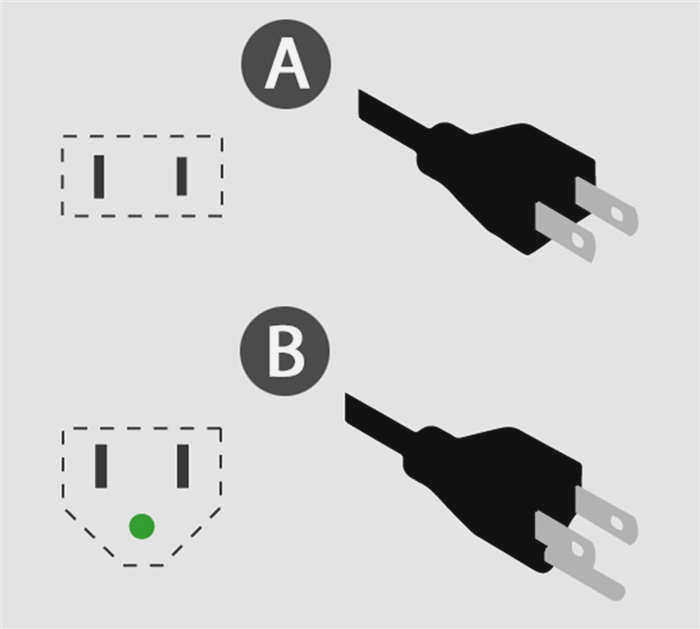

Американские вилки типов A и B
В каких странах они используются: США, Канада, Мексика, ЯпонияСтраны Центральной Америки и частично Южная Америка.
Тип подключения рассчитан на сетевой стандарт 100-127 В и 60 Гц. Отличается парой плоских, параллельных контактов.
Между типами A и B отличается наличием заземляющего контакта на последнем. Это более новый и современный способ подключения с третьим U-образным или круглым контактом.

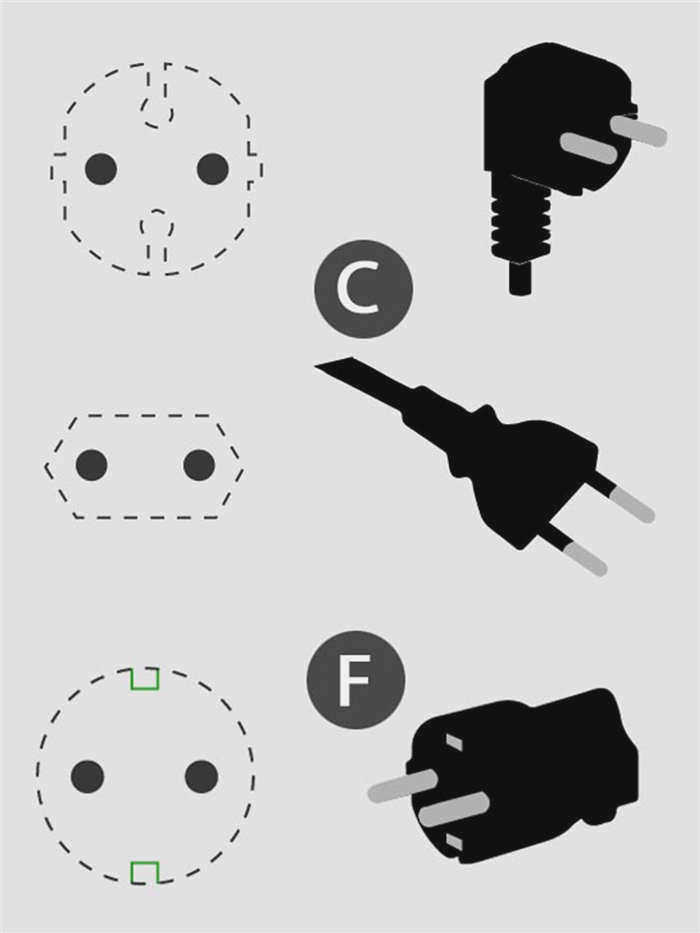

Европейские вилки типов C и F
В каких странах используется: Россиямногие страны ЕвропаСтраны, Северная и Центральная Африка Африка, некоторые страны Азия.
Данный тип подключения в основном предназначен для 220-250 В и 50 Гц. В соединении используется пара круглых контактов, расположенных параллельно. Тип штекера C имеют толщину каждого контакта от 4 до 4,8 мм.Это часто вызывает проблемы с подключением.
Многие жители постсоветских стран раньше испытывали проблемы с разной толщиной вилки в бытовой технике и новых гаджетах, предназначенных для европейского рынка.
Более новый тип подключения F включает два заземляющих контакта, которые замыкаются на аналогичные на концах вилки.
В чем разница между EC, EU, EU Type C?
Стандарт розеток "Евро" обозначается разными аббревиатурами в разных интернет-магазинах. Например:
- EU – означает Европейский Союз;
- EU (Европейский Союз) – это то же самое, только в другом "виде". Это означает, что между EC и EU нет никакой разницы.

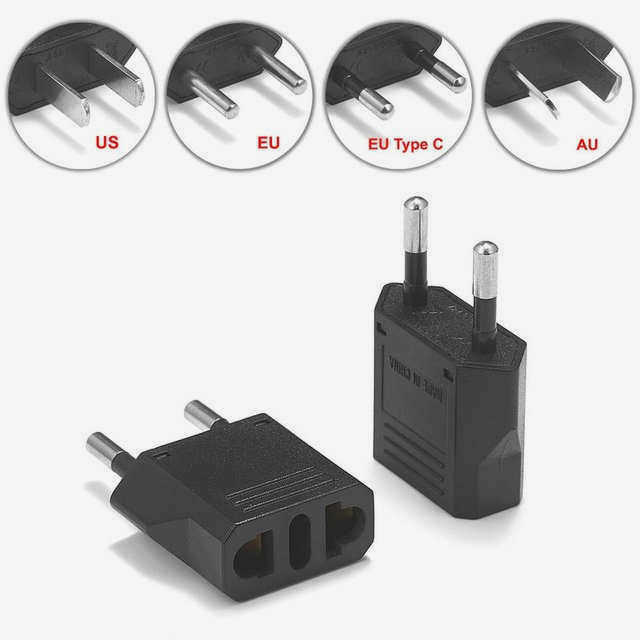

Однако иногда можно встретить и другое обозначение: EU type C (или EC тип C). Он отличается от EU тем, что имеет дополнительную изоляцию у основания (это считается более безопасным, так как случайное касание вилки пальцами практически исключено). Разумеется, вилки ЕС и ЕС типа С обратно совместимы. См. фото ниже. 👇

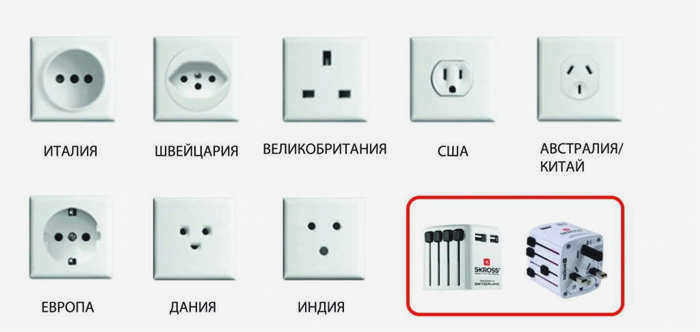

США, ЕС, Великобритания, АС (другая иллюстрация)
Что делать, если прибор был куплен с неправильной вилкой (можно ли его включить в нашу розетку?).
Если прибор использует другой стандарт вилки – разница может касаться не только геометрии самой вилки, но и напряжения (частоты), на которое она была рассчитана.
То есть нельзя просто отрезать одну вилку, припаять ее к другой, а затем подключить прибор! Если, например, не учесть напряжение (а оно не везде 220 вольт!) – можно просто сжечь прибор (и, возможно, вывести из строя автоматический выключатель или что-то еще).
Итак,Не буду оригинальным, но если вы не электрик, то лучше всего использовать готовые переходники и адаптеры. Их можно купить оптом 📌 в любом магазине электротоваров. Если вы не собираетесь подключать к сети что-то мощное, вы сможете решить проблему в пределах 1000-1500 рублей.

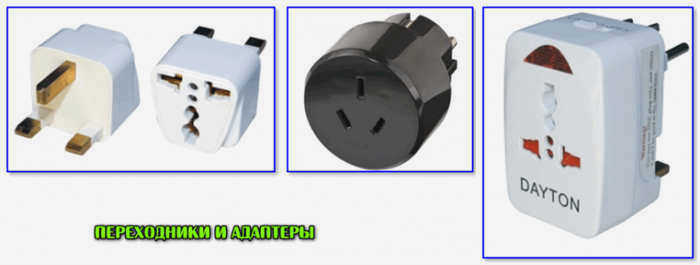

Адаптеры и переходники
PS
Также в этом посте не могу не упомянуть, что существует (на самом деле) еще несколько видов розеток, чем я описал выше (см. скриншот ниже). Некоторые из них очень похожи и отличаются, например, только наличием штыря заземления (и, конечно, вилка без штыря заземления обычно подходит к розетке с лапками заземления).
Поскольку я не электрик и блог не посвящен этой теме – я не буду останавливаться на этом подробнее. Вышеизложенного должно быть достаточно для общего понимания и умения покупать "правильные" электроприборы.
Дополнения по этой теме приветствуются.
Первая публикация: 16.10.2019
