Какой тип трубы для водяного теплого пола выбрать?
Кандидат наук, постоянный строительный эксперт, реальный человек, а не абстрактный (в отличие от других ресурсов).
У населения России за годы советской власти выработалось стойкое желание все или почти все делать самому, причем самым дешевым способом. Удивительно, но эта привычка передалась по наследству. Следующее поколение также все делает своими руками. И это замечательно. Плохая новость заключается в том, что многие домашние умельцы, пытаясь сэкономить, используют в качестве труб для напольного отопления любые материалы, которые попадаются им под руку. Часто такие трубы становятся бомбой замедленного действия, которая может рвануть в любой момент. СНиП запрещает аналоги, а также предъявляет очень жесткие требования к трубам, уложенным в стяжку.
Редакторы СтройГуру собрали статью с советами для строителей-энтузиастов, в которой рассматривается, как правильно выбрать трубы для напольного отопления с жидким теплоносителем.
Минимальные требования к трубам
Прежде чем отправиться в магазин за покупкой комплекта для гидроподогрева пола, важно внимательно изучить минимальные требования к трубам для стяжки под давлением. Это неоспоримая необходимость. Условия эксплуатации слишком специфичны.

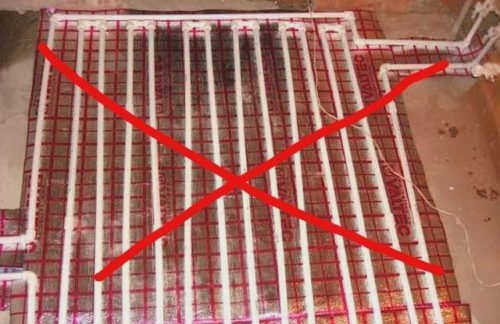

(1) В установленном контуре напольного отопления не должно быть никаких трубных соединений. Все виды соединений: фитинги, фланцы, сварка, склеивание – являются и всегда были самыми чувствительными местами в любой трубопроводной системе. Поэтому риск утечек очень высок. Это означает полный демонтаж пола и большие финансовые затраты.
2 Из первого требования логически вытекает второе – длина труб должна быть достаточной для одного контура. Это должен быть моток, а не метр.
3. стальные трубы сразу отбраковываются: причин много, но первые три – смертельные:
- без сварки не обойтись;
- подвержены коррозии, в том числе трубы из нержавеющей стали – щелочная среда цементно-песчаного раствора медленно, но верно разъедает металл;

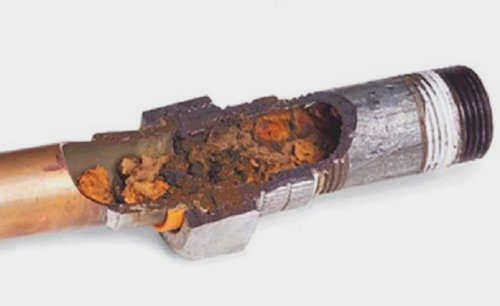

Вот как выглядит металлическая труба внутри после 10-15 лет эксплуатации.
- Коэффициент расширения бетонной стяжки при нагревании не совпадает – появляются микротрещины.

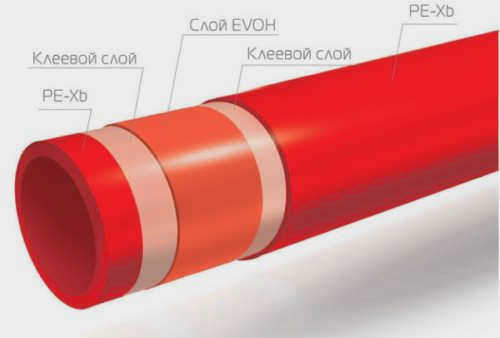

4 Стенки трубы не пропускают кислород, который окисляет растворенное в воде двухвалентное железо (Fe2+). За год в теплоносителе (он циркулирует вместе с жидкостью) может накопиться до 4 кг ржавчины. Точно такой же процесс происходит с трехвалентным железом (Fe3+). Только ржавчины больше – до 12 кг – и она оседает на стенках труб.
Требования к трубам для напольного отопления
Теоретически любая труба подходит для транспортировки не слишком горячего теплоносителя. Даже собранная из различных обрезков. Однако в случаях, когда утечки грозят серьезными денежными потерями, надежность становится определяющим требованием. Это абстрактное понятие, как и долговечность, включающее в себя целый ряд характеристик. Поэтому самой простой и очевидной рекомендацией будет использование труб, разработанных специально для этих целей.
Температурная стойкость
Температуростойкость, которая необходима, даже если пол не нагревается выше 35°C. Для отопления в любом случае используются материалы, выдерживающие температуру 90° и выше. Это связано не только со скачками температуры, но и с эффектом непрерывности. Структура материалов, не предназначенных для этих целей, при постоянном нагреве всего до 30-40°C кристаллизуется и разрушается.
Механическая прочность
Трубы должны обладать достаточной механической прочностью, чтобы выдерживать внутреннее давление, вес бетонной стяжки, различные деформации и эрозионное воздействие воды. Как правило, давление в системах отопления в частных домах не превышает 2 атм, но труба должна выдерживать не менее 6 атм. Этот показатель охватывает практически все нагрузки.
Химическая инертность
Химическая инертность, которая включает в себя устойчивость к кислороду, электрохимической коррозии, компонентам теплоносителя, а также к агрессивным щелочным средам, вызванным цементом.
Достаточная длина трубы
Длина одного отрезка трубы должна быть достаточной для прокладки отдельных маршрутов. Это, вероятно, основная причина, по которой здесь редко используется стальной прокат, даже нержавеющая сталь. Каждый стык является "слабым звеном" с точки зрения прочности и химической инертности. Это нарушает гладкость внутренней поверхности трубы, снижая ее проницаемость и увеличивая гидравлические потери.

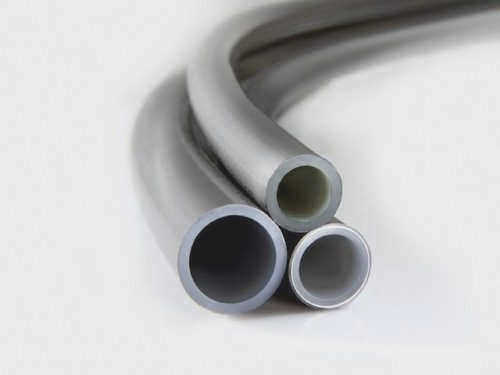

Какой тип труб лучше всего подходит для напольного отопления?
Конечно, не существует универсального варианта для напольного отопления, и каждый тип труб имеет свои особенности. Хороший способ сэкономить деньги, не подвергая себя риску, – это сделать осознанный, разумный выбор. Кроме того, в наши дни практически не бывает дефицита, и вся информация находится в открытом доступе.
Медные трубы
Медь – это тугоплавкий цветной металл, который используется для изготовления труб уже тысячи лет. Ее долговечность давно доказана и практически не вызывает сомнений. В современных системах напольного отопления медные трубы используются в чистом виде или в оболочке из ПВХ.
Медные трубы.
Медные трубы с ПВХ-покрытием специально разработаны для этих целей и, с некоторыми оговорками, отвечают всем требованиям. Правда, в последние годы из-за доступности пластика медный прокат теряет популярность. Однако это не умаляет их достоинств.
Медная труба в ПВХ кожухе.
В то же время общая цена медного теплого пола в два-три раза выше, чем стоимость систем из других материалов. Например, из полипропилена или полиэтилена. Однако у медных труб есть и недостатки, которые зачастую смущают потребителя больше, чем цена.
К преимуществам медных труб относятся
- устойчивость к постоянному, дискретному или внезапному воздействию высоких температур и ультрафиолетового излучения;
- устойчивость к кислородной коррозии за счет образования оксидного слоя (патины)
- устойчивость к давлению до 80 атм, в зависимости от диаметра;
- гладкость внутренней поверхности (при условии правильного монтажа);
- легкость в обращении, укладке
- простые и надежные соединения – обжимные или паяные (сварка возможна, но в этом случае не рекомендуется);
- Длина трубы (отожженной) в бухте, обычно достаточная для бесшовной прокладки скрытых участков;
- Устойчивость к цементным средам и механическим воздействиям (ограниченная, только при наличии защитной оболочки);
- Высокая теплопроводность, даже в закрытом состоянии;
- Непроницаемость для диффузии кислорода;
- гибкость (в случае "отжига"), допускающая минимальный радиус изгиба;
- универсальность, "стандартизация" компонентов;
- экологическая безопасность, антисептические свойства.
Электрический теплый пол
Работа электрического напольного отопления основана на преобразовании электрической энергии в тепловой поток. Независимо от выбранного разработчиками конструктивного решения и принципа работы, они имеют свои характерные достоинства и недостатки.
Преимущества электрического напольного отопления:
- Простая конструкция, обеспечивающая высокую надежность всей системы.
- Длительный срок службы.
- Почти 100-процентный КПД.
- Независимость от графиков ремонта отопительных приборов.
- Быстрый монтаж. Не требуется стяжка или вспомогательное оборудование для нагревательных матов или пленочных материалов.
- Можно устанавливать под любой поверхностью на полах, стенах, лестницах, подоконниках и других архитектурных элементах здания.
- Нагревательные элементы для пола могут использоваться для защиты от мороза.
- Экологически безопасны.
Недостатки электрических теплых полов:
- Значительная цена комплекта для покупки.
- Более высокие эксплуатационные расходы из-за высоких тарифов на электроэнергию.
- Высокая вероятность выхода из строя из-за локального перегрева участков под поверхностью с низкой теплопроводностью.
- Генерация электромагнитных полей и высокая стоимость дополнительного оборудования для снижения их интенсивности.

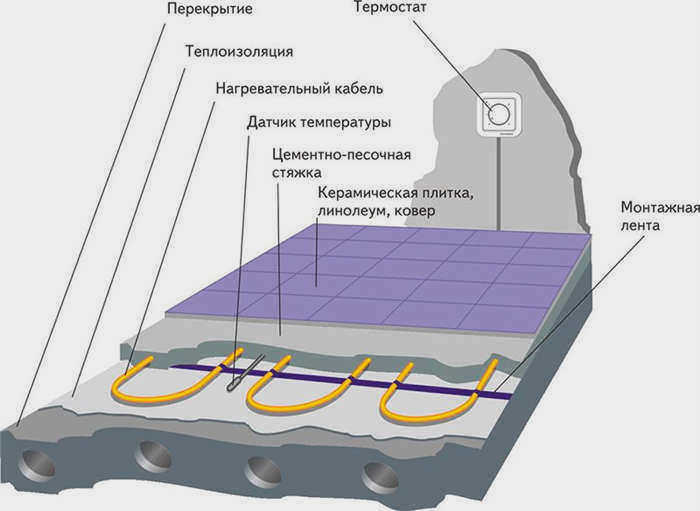

Электрический кабельный теплый пол
Самый старый и наиболее распространенный тип электрического подогрева пола основан на использовании кабеля, который нагревается за счет протекающего через него электричества. Это либо резистивный, либо саморегулирующийся обогрев.
Фольгированный теплый пол
Сплошные фольгированные нагревательные элементы представляют собой графитовые полоски, зажатые между двумя слоями гибкой лавсановой мембраны. Они работают по резистивному принципу, нагреваясь при прохождении через них тока.

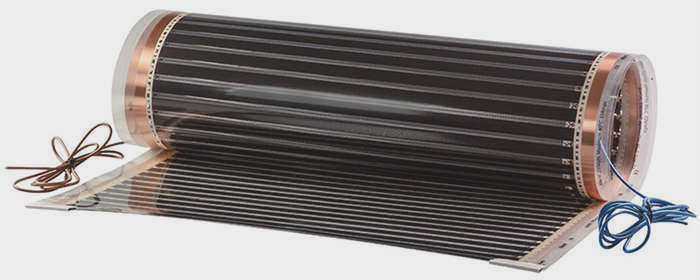

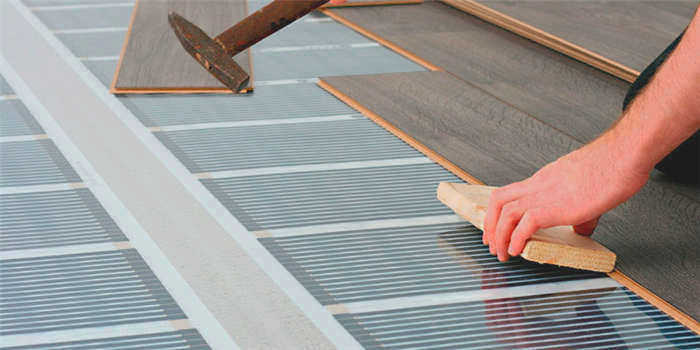

Фольгированный теплый пол.
Этот материал обладает способностью генерировать безвредное для человека инфракрасное излучение, которое может проникать через тонкое напольное покрытие и нагревать предметы в помещении. Его действие схоже с солнечным светом или теплом от камина.
Вид в поперечном сечении нагревательной пленки для пола.
Нагревательная пленка укладывается под плитку, ламинат или линолеум. При необходимости ее можно разместить на стене или потолке в местах, не закрытых мебелью. Стандартные рулоны рассчитаны на низкое энергопотребление, поэтому данный метод обогрева следует использовать как дополнительный. Он подходит для создания локальных зон комфорта.
Снаружи монтаж пленочного напольного отопления выглядит очень просто:
1. на ровную поверхность укладывается теплоизоляционная подложка.
2. сверху укладывается нагревательная пленка.
3. устанавливается и подключается терморегулятор с главным датчиком температуры.
4. укладывается декоративный слой.
Полы с подогревом такого типа имеют много преимуществ и недостатков.
Преимущества пленочного теплого пола:
- Простой и быстрый монтаж.
- Устанавливается под большинство напольных покрытий.
- Обогревает не только пол, но и весь объем помещения.
- Безопасно для здоровья.
- Минимальная толщина.
- Высокая производительность.

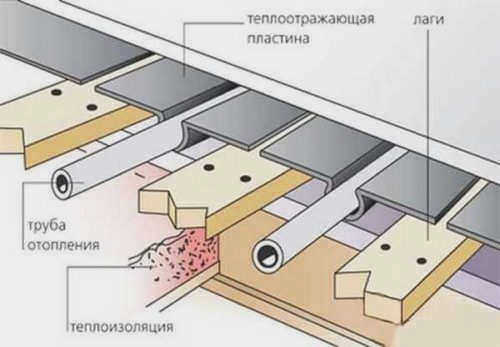

Отопительные трубы, установленные на деревянных конструкциях
Деревянные системы в основном используются в домах, где уложен фальшпол. Они могут быть модульными и реечными. Модули можно приобрести в магазинах DIY и собрать дома в соответствии с инструкциями, входящими в комплект. Решетчатую систему можно изготовить самостоятельно из ДСП или МДФ толщиной 20 мм. Технология предполагает следующую работу:
- Планки нарезаются шириной 13 см;
- Пол подметается, а затем пылесосится;
Система реек.
- На стены укладывается полиэтиленовая пленка внахлест. Швы заклеиваются малярным скотчем;
- Мелом отмечается маршрут, по которому будут проходить трубы;
- Планки укладываются поперек балок и крепятся саморезами. Они закруглены в местах изгиба труб;
- На планки укладываются металлические опорные пластины, которые также служат распределителями тепла – при нагревании они рассеивают тепло от труб и более равномерно передают его на пол. Прикрепите пластины к планкам с помощью саморезов;
- Уложите трубы (их не нужно закреплять);
- Накройте все полистиролом или полиэтиленовой пленкой.
Отделочные работы выполняются по тому же алгоритму, что и при укладке труб на полистирольные плиты.
Резюме
Стяжка может быть выполнена в "мокром", полусухом и сухом виде. Кроме того, существуют варианты монтажа отопления без стяжки – на полистирольных плитах и деревянных конструкциях.
Однако укладка теплого пола на водяную стяжку является более эффективным решением, чем укладка на полистирольные маты и деревянные конструкции – бетонный монолит более равномерно распределяет тепло и становится конденсатором тепловой энергии, обеспечивая бесперебойную работу отопления при выключенном котле.
Толщина слоя стяжки варьируется от 2 см до 17 см, что определяется рядом факторов. Чем тоньше слой бетона, залитый поверх труб, тем выше эффективность системы отопления, что влияет на стоимость топлива.
