Для каждого трубопровода существует свой тип арматуры. Например, конструкция трубопроводной запорной арматуры отличается от устройств, используемых в водопроводных магистралях и коррозионных насосных системах.
В зависимости от назначения и принципа действия запорной арматуры эти устройства имеют различную конструкцию.
Конструкция и принцип действия запорной арматуры
Запорная арматура – это трубопроводная арматура, предназначенная в первую очередь для перекрытия потока рабочей среды. Такая необходимость может возникнуть при проведении ремонтных работ, во время аварии или в случаях, когда поток жидкости или газа в определенном направлении не требуется. Дополнительные функции арматуры позволяют использовать ее в любой сфере – в коммунальном хозяйстве, газовой отрасли, сельском хозяйстве, промышленности и отоплении.
Запорная арматура может иметь дополнительные функции, в соответствии с которыми она подразделяется на следующие типы:
- запорно-регулирующая арматура, обеспечивающая не только полное, но и частичное перекрытие потока с целью регулирования его расхода и скорости;
- запорно-возвратные клапаны, препятствующие движению потока в обратном направлении
- обратные клапаны, которые имеют возможность не только закрываться, но и ограничивать движение запорных элементов.

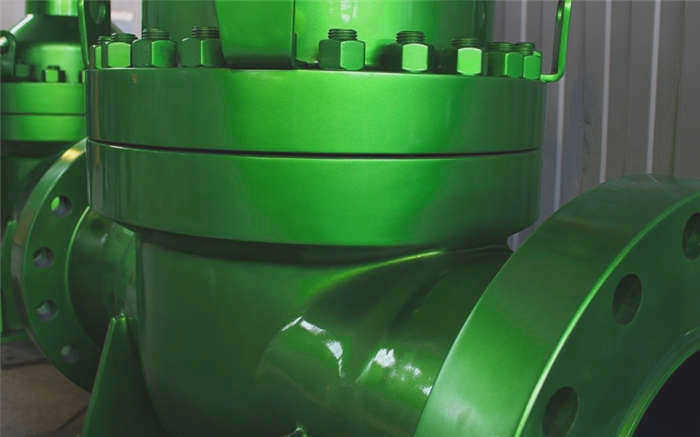

Клапаны различают также по типу соединения. Хотя возможно соединение компонентов с трубами с помощью сварки и накидных гаек, чаще используются фланцы и соединители с внутренней резьбой. Фланцевые соединения имеют высокий уровень надежности и легко заменяются. Муфтовые соединения позволяют увеличить затяжку болтового соединения с помощью разводного ключа.

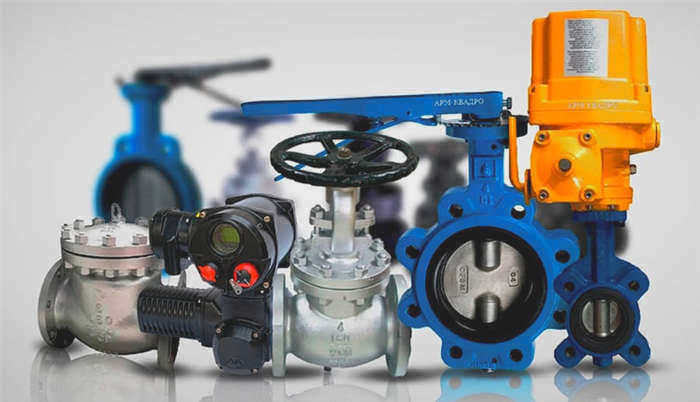

Существует 5 основных типов запорной арматуры в зависимости от регулирования потока и конструкции. Каждый из них можно дополнительно разделить на несколько типов. Например, краны бывают в виде шаровых и конусных клапанов. Клапаны бывают обратными, предохранительными и балансировочными.
Шаровые и конусные краны
Одним из самых популярных видов арматуры, которую вы можете купить в нашем интернет-магазине, является вентиль. Его особенностью является закрытие проходного канала элементом, вращающимся вокруг собственной оси, которая расположена произвольно по отношению к потоку среды. Шток клапана может оставаться неподвижным или совершать возвратно-поступательное движение.
Клапаны могут различаться по форме затвора, который может быть конусом или сферой. Первые считаются традиционными, но шаровой тип более герметичен и прост в обращении, поэтому он используется чаще, чем конический. В зависимости от направления потока клапаны делятся на рядные, которые не меняют направление потока, угловые, которые поворачивают среду на 90 градусов, и трехходовые, которые подходят для смешивания сред.
Трубопроводная арматура с функцией регулирования
Этот класс арматуры предназначен для регулирования рабочей среды. К этому типу относятся некоторые клапаны, которые по своей природе являются запорной арматурой. По этой причине все классификации, описанные для запорных устройств, применимы и к регулирующим устройствам.
Редукционные клапаны – это отдельный тип регулирующих устройств. Назначение этих устройств заключается в снижении давления рабочей среды путем изменения величины гидравлического сопротивления. Редукционные устройства иногда называют редукционными клапанами.
Предохранительные клапаны
Этот тип трубопроводной арматуры обеспечивает защиту от повреждения оборудования, находящегося под давлением, в результате чрезмерного повышения давления. Это делается путем выпуска избыточной жидкости в атмосферу для снятия давления в системе трубопроводов. К ним относятся различные дренажные и аварийные клапаны.
Для того чтобы упорядочить терминологию, используемую при проектировании, изготовлении и эксплуатации этих устройств, был разработан специальный стандарт ГОСТ "Арматура трубопроводная. Термины и определения". Документ подписан уполномоченными органами шести стран СНГ и поэтому носит межгосударственный характер. Маркировка, обозначение параметров и описание конструктивных особенностей различной арматуры (задвижек, кранов, вентилей и регуляторов) включены в "Арматура промышленная трубопроводная ГОСТ 24856-81".

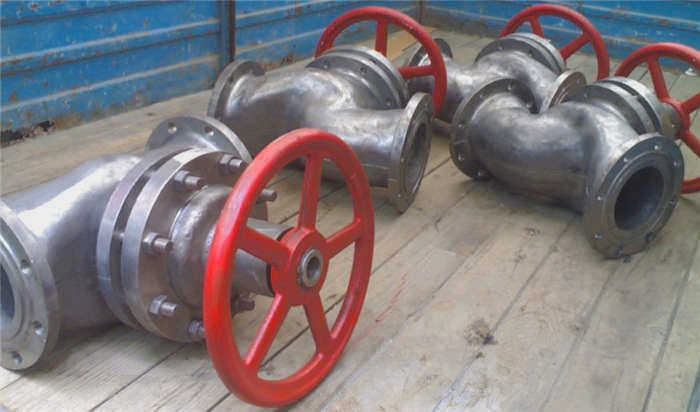

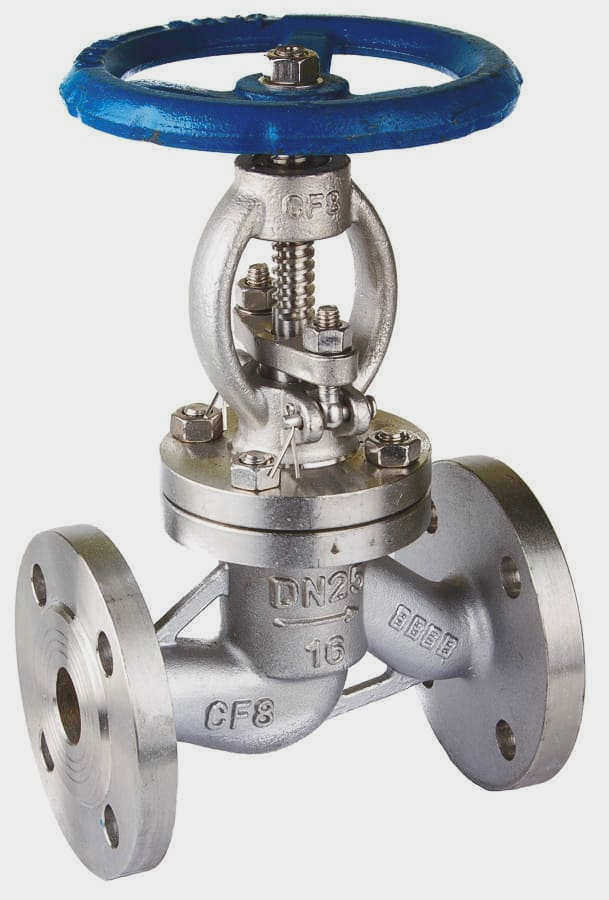

Клапаны
Вентили, тип и назначение которых аналогичны задвижкам. Основное отличие заключается в использовании золотника вместо вращающегося диска.
Клапаны состоят из следующих компонентов
- корпус;
- шток;
- золотник;
- ручка;
- уплотнительные элементы;
- соединительные винты.
Клапаны имеют ручное или электрическое управление. Они используются для монтажа трубопроводов, транспортирующих бытовые и технические жидкости. При выборе оборудования учитывается тип среды, диаметр трубопровода, конкретные внешние воздействия.
Клапаны

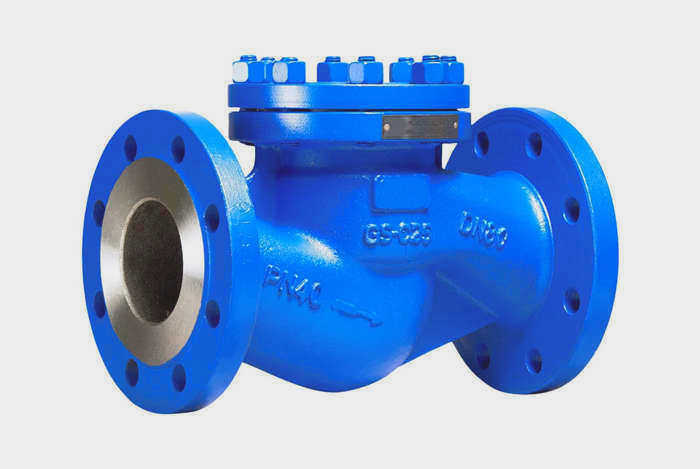

Использование обратных клапанов предотвращает поток в неправильном направлении. Трубопроводная арматура этого типа защищает насосное, фильтрующее и дозирующее оборудование. Они обеспечивают правильную работу резервуаров и минимизируют потери рабочей среды в случае утечки.
Преимущества трубопроводной арматуры:
- способность работать под высоким давлением;
- простота обслуживания;
- предотвращает обратный поток газов и жидкостей;
- умеренные размеры;
- быстрый и простой монтаж;
- вариативность конструкции.
Продукцию можно отнести к категории компонентов безопасности. Она является неотъемлемой частью промышленных и коммунальных трубопроводов.

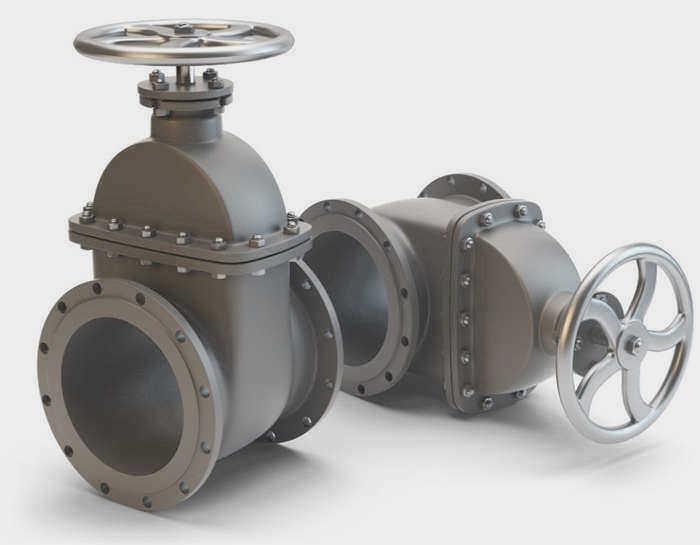

Задвижки
Задвижки – это трубопроводная арматура, предназначенная для периодического перекрытия потока рабочей среды. Они изготавливаются из чугуна, стали (включая нержавеющую сталь) и цветных сплавов. В зависимости от химического состава рабочей среды используются задвижки из различных материалов.
По принципу действия этой запорной арматуры их различают на два типа:
- клиновые задвижки;
- параллельные шиберные задвижки.
Первые оснащены клиновым затвором и неподвижным шпинделем.
Клиновые задвижки практичны и эффективны при регулировании потока рабочей среды во всех типах трубопроводов – нефтяных, газовых и водных.
Современные устройства оснащаются электроприводом, благодаря которому можно быстро изменить состояние задвижки и (или) частично перекрыть поток.
Запорные клапаны для агрессивных сред
Контроль и регулирование потоков агрессивных сред осуществляется с помощью специальных запорных клапанов для агрессивных сред. Здесь учитывается надежность, герметичность и бесперебойное время работы.
Таковы преимущества латунных запорных клапанов, материал которых устойчив к большинству агрессивных сред, а трение сводится к минимуму благодаря герметичным соединениям между золотником и седлом.
Сильфонные запорные клапаны чаще всего используются в линиях с достаточно высокой температурой рабочей среды; они безупречно работают при температурах до 350°C. Их применение также оправдано способностью обеспечивать повышенную герметичность соединений и предотвращать утечку рабочей среды в атмосферу.
Трубопроводы, по которым транспортируются высокореактивные химические вещества, в некоторых случаях оснащаются фарфоровыми фланцевыми вентилями для предотвращения коррозии материала. Антикоррозийное покрытие представляет собой специальную глазурь, наносимую на внешнюю поверхность корпуса. Для тех же целей используются мембранные клапаны с резиновым покрытием, причем мембрана изготавливается из ПТФЭ, резины или ПВХ.
