Проходной выключатель – это устройство, позволяющее включать/выключать осветительные приборы независимо из разных точек дома. На практике они используются для того, чтобы включить свет в комнате, пройти через определенный участок освещаемой комнаты и выключить его в другом месте, не доходя до первого выключателя. Отсюда название "маршевый" или "проходной" выключатель. Схемы и конструкция выключателя дают ему такую возможность.
Как включить и выключить люстру в двух разных местах комнаты, или как подключить проходной выключатель (видео)
Бывает удобно включать и выключать люстру, торшер или другие светильники в комнате в разных местах. Если вы используете последовательную или параллельную схему, то можно включать и выключать нагрузку только в одном месте. Однако это не решит проблему.
На самом деле, решение этой проблемы не является сложным, и именно об этом мы сегодня и поговорим. Начнем с того, что выключатели, обеспечивающие включение и отключение нагрузки в разных местах помещения, называются проходными или резервными. Именно их мы и должны будем использовать в нашей электрической схеме.
Обычный двухполюсный выключатель, в котором прерывается обычная электрическая цепь, отличается только количеством контактов и организацией их переключения между собой, все остальные его характеристики аналогичны. Проходной выключатель имеет три контакта, а механизм переключения расположен между ними. Их основное преимущество перед обычным выключателем заключается в том, что они могут включать и выключать люстру и т.д. из двух, трех и более мест в комнате. Также стало популярным название "перекидной" или "двойной выключатель".

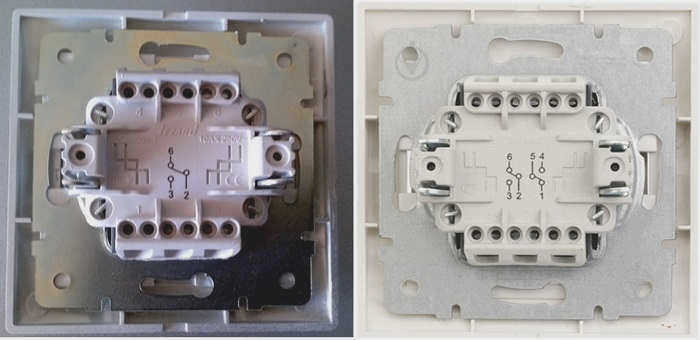

Двухпозиционный переключатель выполнен в виде двух однопозиционных переключателей, независимых друг от друга и имеющих шесть контактов соответственно. Визуально невозможно отличить обычный переключатель от двухпроходного переключателя на основании маркировки на переключателе.
Использование проходных или двухпроходных выключателей в помещениях и на улице

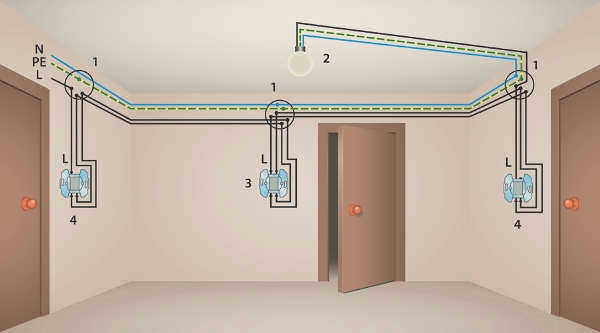

Лестничные клетки – выключатели устанавливаются на первом и втором этажах. Вы включаете свет на одном этаже, поднимаетесь по лестнице и выключаете его. Если дом имеет три или четыре этажа, можно использовать схему, показанную на рисунках 2 и 3.

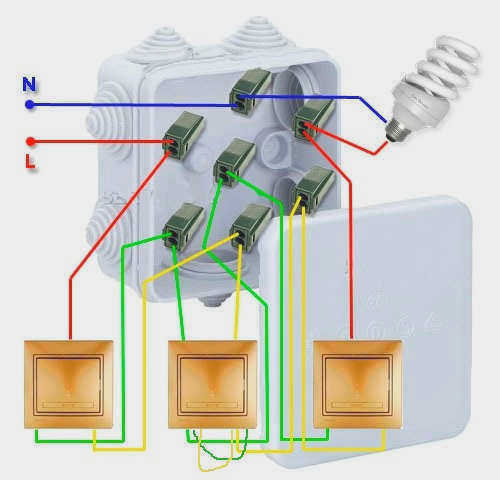

(2) В спальнях один выключатель размещается в передней части комнаты, а второй и третий – по обе стороны кровати. Вы входите в комнату – включаете свет, хотите отдохнуть – выключаете его. Схема, показанная на рис. 2, с перекрестным выключателем может быть использована для включения света из трех мест.
3. Коридоры – допустим, вы включили свет в начале коридора, затем прошли по коридору и выключили его в другом конце.
4. в частных или дачных домах – для освещения дорожек.
Для этой схемы требуется всего два выключателя для двух направлений (два односторонних выключателя).
Рис. 1 Схема отключения нагрузки из двух разных мест. (На схеме показаны положения выключателей – лампа включена).
При такой комбинации возможны два варианта: когда выключатели подключены к одной линии, т.е. цепь замкнута и нагрузка находится под напряжением. Когда выключатели подключены к разным линиям, цепь разомкнута, а нагрузка обесточена.

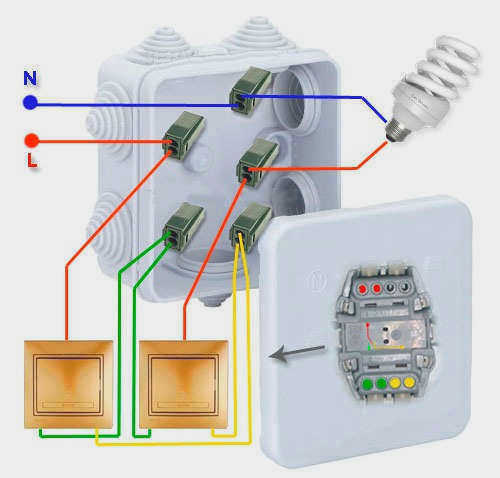

Если мы посмотрим на то же самое, но уже не на схему, а на то, как это будет выглядеть в реальности, то получим следующую картину.
Провода соединены в распределительной коробке.
Практическое применение переключающего выключателя
Иногда при строительстве дома не всегда ясно, где именно понадобится опция управления освещением. Переходные выключатели полезны для:
- Переключения освещения в гараже;
- управления светильником возле входа в гараж;
- Обеспечения освещения садовых дорожек;
- включения света в прихожей.
В результате можно включить свет в уединении собственного дома, дойти до гаража и выключить свет там, или наоборот.
Кроме того, в этом примере есть еще две возможности:
- Включение света во время работы во дворе;
- Можно включить свет, не выходя из дома, если пришли гости.
Можно включить датчик света в цепи освещения входной двери, и когда стемнеет, свет во дворе включится автоматически.
Ходить в затемненном тамбуре некомфортно, поэтому в тамбуре также можно установить выключатели света:
- Включите свет на крыльце;
- Освещение на стене тамбура;
- Выключатель освещения коридора.
Выключатели необходимы для включения освещения лестничной клетки на 2 этаже, позволяют:
- Включение освещения в гостиной на 1-м этаже;
- Включение освещения на лестничной клетке;
- Включение освещения на площадке 2-го этажа.
Вы можете использовать эти выключатели в подвале, они позволят вам: Включить свет перед входом на лестничную площадку:
- Включить свет перед входом в подвал;
- Включить свет, когда вы находитесь в подвале.
В результате вы сможете сначала включить свет в подвале, а затем выключить свет на лестничной клетке.
Не стоит также думать об установке такого выключателя в спальне! Вам придется подниматься наверх, чтобы выключить свет возле двери перед сном, а затем ходить в полной темноте, рискуя случайно задеть угол кровати.
Тип кулисного выключателя
Как и обычные выключатели, эти устройства различаются по форме и цвету и могут быть
- Открытыми или скрытого монтажа;
- С одной, двумя или тремя кнопками;
- с подсветкой или без нее;
Различия в конструкции:
- Односторонний переключатель с одной кнопкой. Используется как первое и последнее устройство в двухточечной установке;
- Двухсторонний выключатель. Используется так же, как и одинарный выключатель, может также использоваться для включения и выключения 2 групп светильников;
- Односторонний выключатель с тремя кнопками. Включает/выключает освещение в 3 группах светильников;

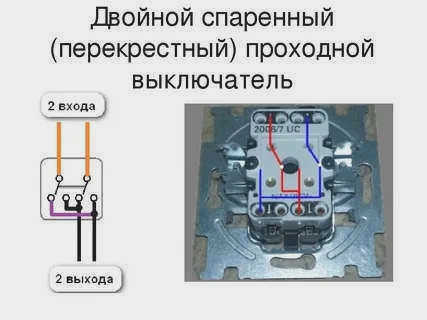

- Перекрестный выключатель с одной кнопкой. Используется в качестве промежуточного выключателя в цепочке из не менее 3 мест;
- Перекрестный выключатель с двумя кнопками .. Используется в качестве промежуточного переключателя при наличии нескольких точек управления.
На рисунке показано, какая выходная клемма в устройстве соединяется с входной клеммой при нажатии кнопки. В устройстве перекрестного типа при нажатии кнопки выходные и входные провода меняются местами.
