Оптимальная высота установки датчика движения составляет около 2,4 метра. В этом случае даже модели, которые могут охватывать только 15-20° по вертикали, будут контролировать достаточное пространство. Настройка наклона – это очень грубое название того, что нужно сделать. Угол наклона изменяют постепенно, проверяя, как реагирует датчик в этом положении с различных возможных точек входа. Это не сложно, но громоздко.
Топ-5 лучших датчиков уличного освещения для включения света: лучшие модели + нюансы выбора и подключения
Освещение необходимо только ночью, и с наступлением сумерек нужно включить свет на крыльце или свет в витрине магазина. Но зачем делать это вручную, если есть автоматические устройства?
Уличные датчики чувствительны к уровню естественного освещения: они включаются с наступлением темноты и выключаются с появлением первых лучей солнца. Нет необходимости управлять фотоэлементом.
Рассмотрим сегодняшние модели и выясним, какой датчик освещенности для включения уличного освещения подходит под наши сугубо индивидуальные требования. В рейтинг вошли популярные устройства, имеющие высокий процент продаж и получившие множество положительных отзывов.
Топ-5 лучших уличных сумеречных датчиков
Место
Продукт
Рейтинг
Степень защиты (IP)
Рабочая температура мин/макс
Размеры
Цена
IP44
-25°C/+45°C
77*63*78 мм
IP40
-25°C/+50°C
88*34*62 мм
IP44
-25°C/+45°C
77*63*78 мм
IP44
-20°C/+40°C
90*70*70 мм
IP65
-25°C/+50°C
92*74*42 мм
IEK FR 601 серый
Line Energy FR-135-01 серый
Navigator NS-PC03-B синий
REV FR01 белый
F&F AWZ-30 серый
IEK FR 601 серый
Регулируемый бюджетный вариант
экспертная оценка:
Фотореле в сером корпусе подходит для использования внутри и снаружи помещений. Оно используется для включения/выключения освещения и подсветки рекламных конструкций, витрин.
Устройство представляет собой комбинацию основания и корпуса. Основание оснащено фотоэлементом и электронной платой, защищенной корпусом. Корпус датчика изготовлен из поликарбоната, который не горит.
Нагрузка коммутируется электромеханическим реле. Порог срабатывания можно регулировать с помощью переключателя "LUX", поворачивая ручку в одну сторону "+" или "-".
- Тип – встраиваемый;
- монтаж – настенный, открытая установка;
- материал – термопластик;
- Регулировка – да;
- Световой порог (мин/макс) – 5-50 лк;
- Степень защиты – IP44;
- Рабочая температура (мин/макс) -25°C/+45°C;
- Габариты (В*Ш*Г) – 77*63*78 мм.
Прибор изготовлен в соответствии с ГОСТом. Его приобретают для бюджетных организаций, используют в коммерческих приложениях и частных домовладениях.
Преимущества
- Бюджетная стоимость
- Легко крепится на стену
- Чувствительный отклик
Недостатки
- Быстрый выход из строя
- Не выдерживает больших нагрузок
- Опасения по поводу экстремальных температур
Line Energy FR-135-01 серый
Световое барьерное реле с выносным датчиком
Экспертная оценка:
Автоматическое устройство, предназначенное для включения освещения витрин магазинов, рекламных конструкций, автостоянок, строительных площадок, для освещения придомовой территории. Также подходит для установки в промышленной автоматике.
Характеристики и выбор
Первый выбор – это напряжение, с которым будет работать датчик света: 220 В или 12 В. Следующий параметр – класс защиты. Поскольку устройство устанавливается на улице, оно должно иметь степень защиты не менее IP44 (значения могут быть выше, более низкие значения нежелательны). Это означает, что внутрь устройства не могут попасть предметы размером более 1 мм и что оно не подвержено воздействию водяных брызг. Второе, на что следует обратить внимание, – это рабочая температура. Ищите варианты, которые имеют достаточный запас для покрытия средних температур в вашем регионе, как выше, так и ниже нуля.
Вы также должны выбрать модель фотоэлемента в зависимости от мощности подключаемых к нему ламп (выходная мощность) и тока нагрузки. Можно, конечно, "вытянуть" нагрузку немного больше, но могут возникнуть проблемы. Поэтому лучше брать даже с некоторым запасом. Это обязательные параметры при выборе фотоэлектрического реле для уличного освещения. Есть еще несколько.
В некоторых моделях есть возможность регулировки порога срабатывания – чтобы сделать фотодатчик более или менее чувствительным. Снижайте чувствительность, когда выпадает снег. В этом случае отраженный от снега свет может быть воспринят как рассвет. В результате свет будет включаться и выключаться. Такое восприятие не очень приятно.

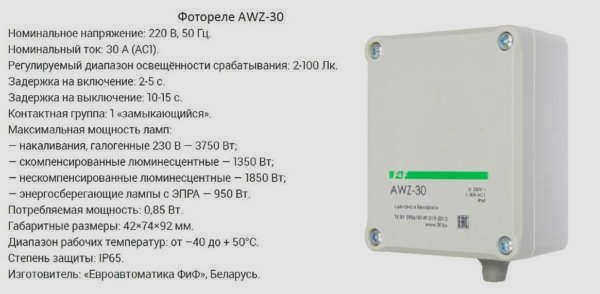

Обратите внимание на пределы регулировки чувствительности. Они могут быть выше или ниже. Например, световой барьер AWZ-30 белорусского производства имеет диапазон 2-100 люкс, а световой барьер P02 – 10-100 люкс.
Задержка срабатывания. Для чего используется задержка? Во избежание ложного включения/выключения света. Например, свет проезжающего ночью автомобиля падает на фотоэлемент. Если задержка срабатывания мала, свет выключится. Если она достаточна – не менее 5-10 секунд – этого не произойдет.
Выбор места установки
Для того чтобы фотоэлектрическое реле работало правильно, важно выбрать подходящее место. При этом необходимо учесть несколько факторов:
- Оно должно подвергаться воздействию солнечного света, т.е. располагаться на открытой местности.
- Ближайшие источники искусственного света (окна, лампы, фонари и т.д.) должны находиться как можно дальше.
- Нежелательно подвергать его воздействию прожекторов.
- Желательно разместить его не слишком высоко – для удобства обслуживания (необходимо периодически протирать пыль с поверхности и убирать снег).
Как видите, при организации автоматического уличного освещения выбор места для фотоэлектрического реле – задача не из легких. Иногда его приходится перемещать несколько раз, чтобы найти правильное положение. Часто, если для включения лампы на столбе используется датчик освещенности, фотоэлектрическое реле также размещается там. Это не совсем необходимо и очень неудобно, так как часто приходится убирать пыль или снег, а лазить по столбу не всегда приятно. Можно разместить сам фотореле на стене и провести к нему кабель питания. Это самый удобный способ.
Где разместить
Для того чтобы выключатель света работал правильно, необходимо соблюдать определенные правила:
- Поблизости не должно быть никаких светильников. Свет мешает нормальной работе.
- Поблизости не должно быть нагревательных приборов или кондиционеров. Все типы датчиков движения реагируют на поток воздуха.
- Не должно быть крупных предметов. Они затемняют большие площади.
В больших помещениях лучше всего устанавливать устройство на потолке. Радиус его обзора должен составлять 360°. Если датчик должен активировать свет от любого движения в помещении, его следует устанавливать в центре; если же контролируется только часть, расстояние следует выбирать таким образом, чтобы мертвая зона была минимальной.
Датчик движения для активации света: схемы установки

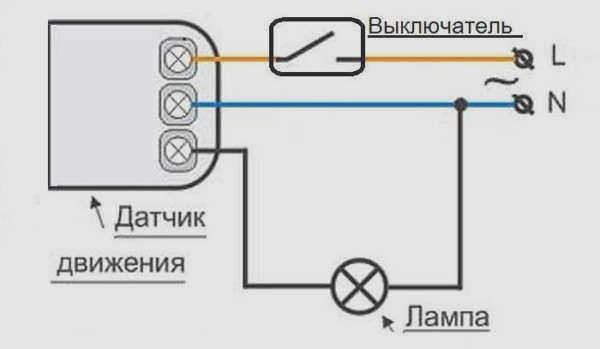

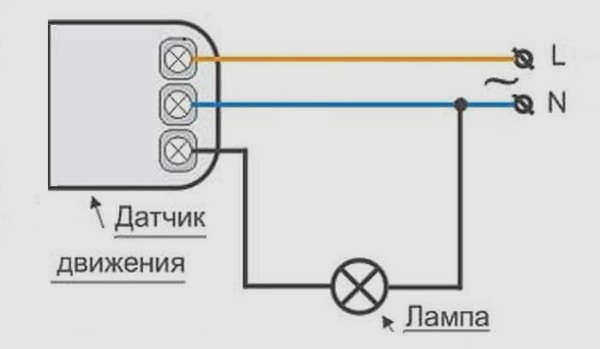

Самый простой способ – подключить датчик движения между фазными проводами, ведущими к лампе. В темной комнате без окон это очень хорошее и оптимальное решение.
Точнее, фаза и нейтраль ведут к входу датчика движения (обычно обозначаются L – фаза и N – нейтраль). С выхода датчика фаза подается на лампу, а ноль и заземление на лампу берутся из распределительного щита или ближайшей распределительной коробки.
Если речь идет об уличном освещении или о включении света в помещении с окнами, необходимо установить датчик освещенности (фотоэлемент) или поточный выключатель. Оба устройства предотвращают включение света в светлое время суток. Один из них (фотоэлемент) просто работает в автоматическом режиме, а другой принудительно включается человеком.
Они также устанавливаются в разрыв между фазными проводами. Только если используется датчик освещенности, то его нужно ставить перед реле движения. В этом случае он будет получать питание только после наступления темноты и не будет "простаивать" в течение дня. Поскольку каждое электрическое устройство рассчитано на определенное количество включений, это продлит срок службы датчика движения.

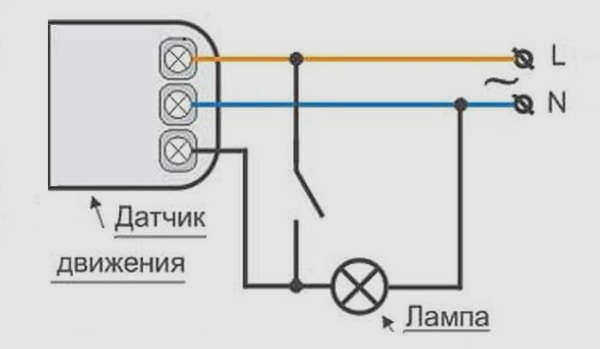

У всех вышеперечисленных схем есть один недостаток: свет не может быть включен в течение длительного времени. Если вам приходится выполнять какую-либо работу на лестнице в вечернее время, вы должны находиться в постоянном движении, иначе свет будет периодически гаснуть.
Где разместить фотоэлемент и как его подключить?
Правильный выбор места для устройства обеспечит его правильную работу. При этом необходимо учитывать следующие моменты:
- На фотоэлемент должен попадать солнечный свет, т.е. он должен располагаться на открытом пространстве;
- Не размещайте искусственные источники света рядом с датчиком;
- Расположите его на такой высоте, чтобы фары проезжающих автомобилей не попадали на фотоэлемент;
- высота должна быть удобной для обслуживания (чистки и уборки снега).
В заключение следует отметить, что выбор места установки – не самое простое занятие. Иногда его приходится менять несколько раз, чтобы найти оптимальный вариант. Иногда светодиодные прожекторы или уличный фонарь подключают к реле, а блок подвешивают на столб. Однако это нерациональное решение, поскольку коробку нужно периодически пылесосить, а лазить каждый раз на столб неудобно.

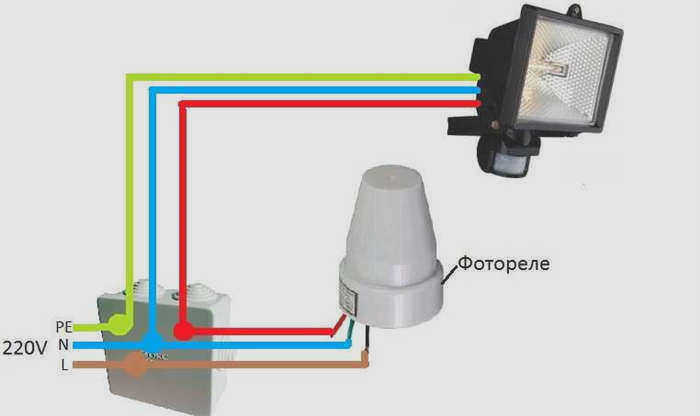

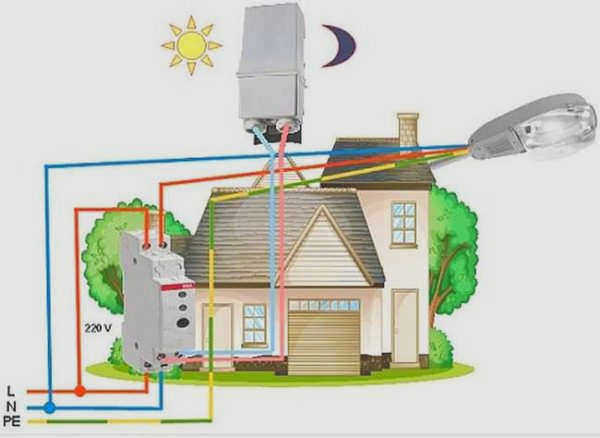

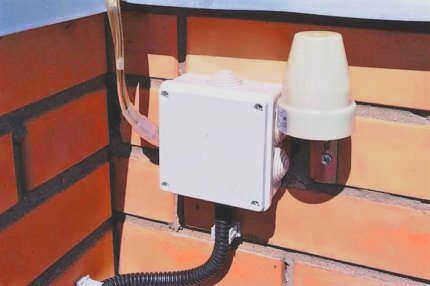

Подключение датчика освещенности довольно простое. Из блока выходят 3 провода: фаза и ноль для питания реле, коммутация фазы для подключения светильника. Провода соединяются в распределительной коробке, которая должна быть загерметизирована специально для наружного применения. Если планируется подключить только один светильник, распределительную коробку можно установить рядом с реле. Мощные светильники предпочтительнее подключать с помощью пускателя.
Датчик движения используется для включения света только в присутствии человека. В этом случае датчик подключается после фотореле. Он будет работать только в вечернее время. Вы также можете установить задержку в датчике движения, чтобы он не срабатывал от движения ветки или пролетающей птицы.
Фотореле любого производителя имеет 3 провода для подключения – один всегда красный, два других могут быть разных цветов в зависимости от производителя (обычно синий/темно-зеленый и черный/коричневый). Красный провод идет к светильникам или подключается к датчику движения. Синий или темно-зеленый подключается к нейтральному проводу силового кабеля и светильнику, а черный или коричневый – к фазе. Если реле имеет нестандартные цвета проводов, прочитайте в инструкции, какой провод к какому подключать.

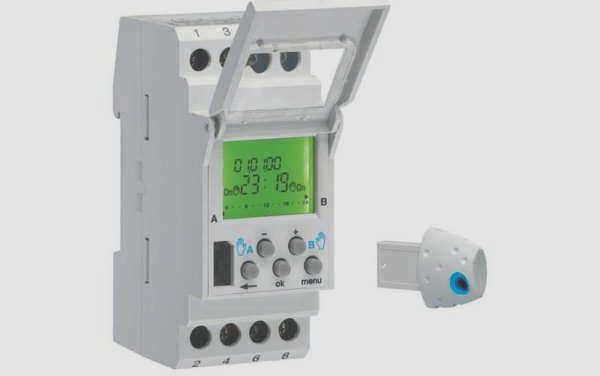

Астрономический таймер
Это устройство по своей сути отличается от фотореле. Свет включается автоматически в соответствии с установленным временем. Астротаймер запрограммирован на определение времени суток в разных регионах. Он регулируется с помощью GPS. Вы просто вводите координаты его местоположения, текущую дату и время. На основе введенных данных он выбирает соответствующую программу и запускается.
Это устройство имеет ряд преимуществ перед фотореле. Последнее может сработать в пасмурную погоду или, наоборот, сработать посреди ночи из-за попадания на него света. Астрономические часы, с другой стороны, лишены этого недостатка. Их можно разместить в любом месте, в помещении или на улице. Его можно настроить на включение и выключение света через 2-4 часа. Единственным недостатком является его высокая цена.
Если вы выбираете устройство для освещения улиц или мест, где человек находится непродолжительное время (ворота, туалет и т.д.), то фотореле подойдет. Однако если вы не хотите зависеть от погодных условий и заботиться о фотоэлементе, рекомендуется выбрать модель, наиболее подходящую для конкретных условий и потребностей астротаймера.
