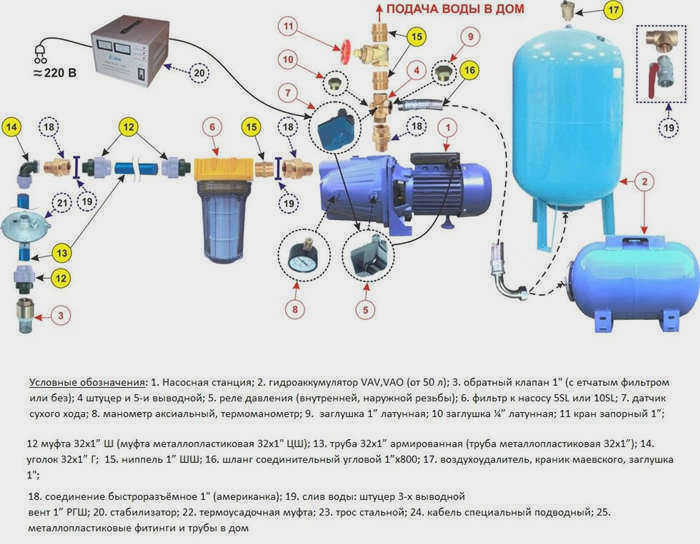

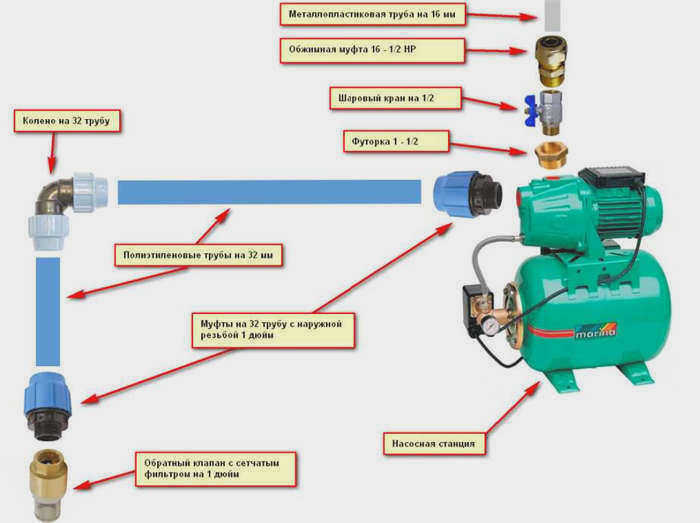

На схеме показан каждый необходимый компонент. Пожалуйста, внимательно ознакомьтесь с ней.
Подключение подающей станции к бытовому колодцу своими руками
Насосная станция может продаваться в собранном и разобранном виде. В любом случае настоятельно рекомендуется проверить все узлы агрегата, затянуть резьбовые соединения и правильно подготовить место установки.
Стоит обратить внимание на подводку к электросети, диаметр которой не должен быть меньше, чем диаметр всасывающего отверстия агрегата, а обязательным условием установки является правильное подключение электрической части. Необходимо использовать автоматический выключатель. Теперь рассмотрим весь процесс.

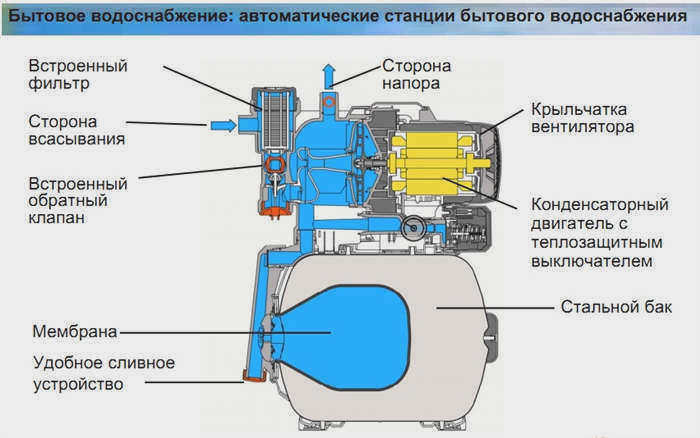

Конструкция НС. Некоторые модели могут отличаться, но основная конструкция остается неизменной.
Конфигурация силового агрегата

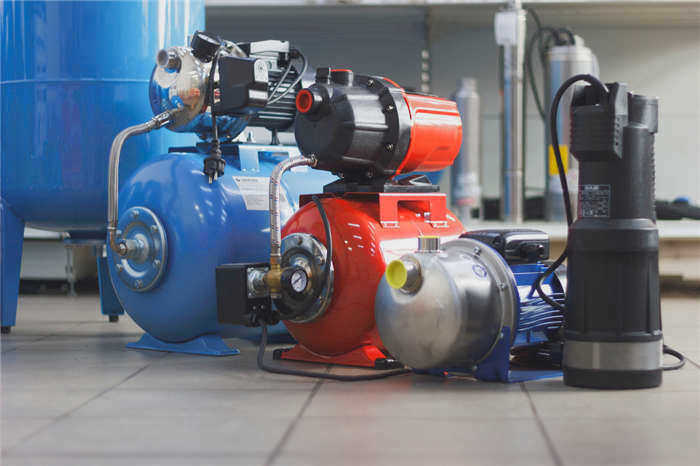

Насосная станция – это устройство автоматического водоснабжения, состоящее из двух основных частей и вспомогательных диагностических компонентов. Каждая насосная станция состоит из
- центробежного насоса

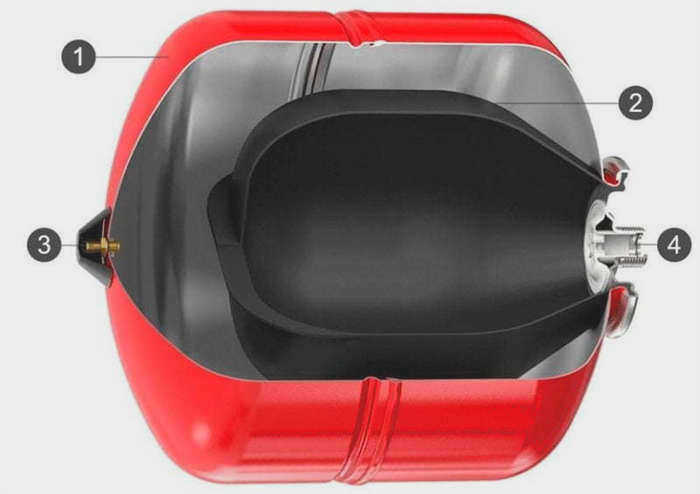

- бака для воды (гидроаккумулятора)
- манометра;
- электрического кабеля;
- реле давления (автоматический запуск и остановка);
- Бронзовый адаптер, к которому крепятся реле и манометр (в некоторых моделях).

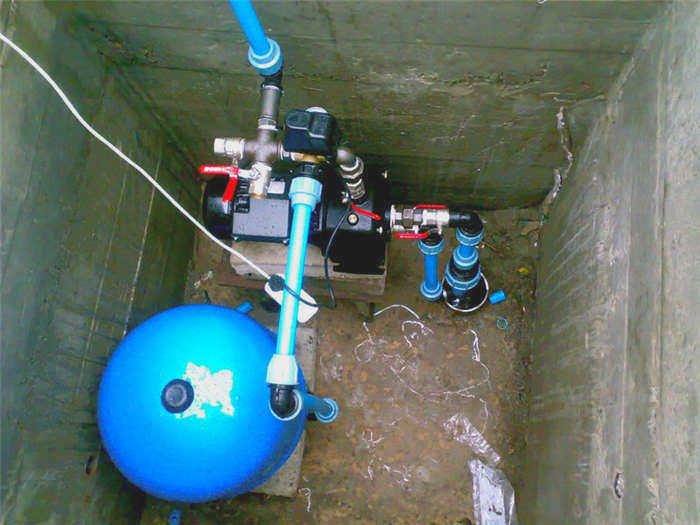

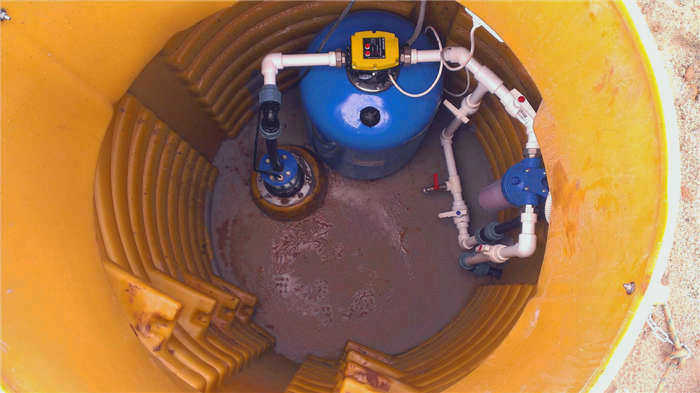

Обычно устанавливается дома или в колодце. Рассчитан на работу с глубины до 8 метров (глубже – только с эжекторным двигателем). Центробежный насос закачивает воду в аккумулятор давления. При заданном давлении реле давления отключает питание устройства, и вода под давлением накапливается в баке.
Как и любое оборудование, НС имеют свои преимущества и недостатки.
Выделим преимущества НС:
- наличие запаса воды в баке
- надежность;
- компактность;
- хорошая производительность;
- низкое потребление энергии;
Недостатки:
- Не допускается установка на улице;
- Требуется изоляция при установке в скважинах;
- Работает на глубине до 8 м (выносной эжектор позволяет работать на большей глубине).

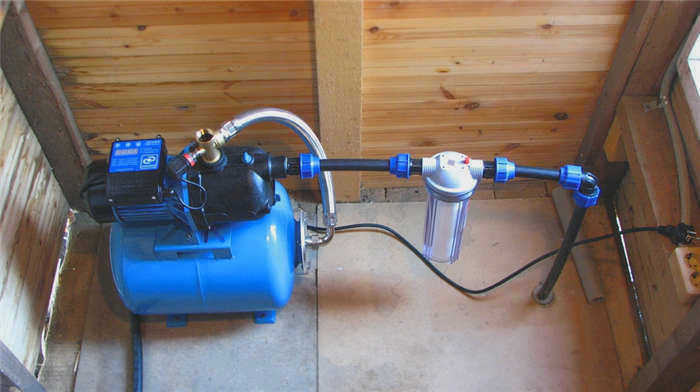

На месте установки был построен небольшой деревянный домик для защиты НС от плохой погоды.
Принцип работы
Насосные станции для частных домов выполняют трудоемкий процесс подачи жидкости. Они могут использоваться для подачи воды в дома, жилые помещения, заправочные емкости, бассейны и для орошения. Однако для того чтобы агрегат отвечал всем требованиям, необходимо правильно подобрать модель с нужными характеристиками.
Сельский родник может полностью обеспечить водой дом, сад, территорию и огород. Для того чтобы обеспечить бесперебойную подачу жидкости и правильное функционирование системы, необходимо тщательно продумать процесс водоснабжения и правильно выбрать станцию. Для этого лучше всего обратиться к соответствующим специалистам. Но стоит также ознакомиться с полезной информацией о выборе агрегата самостоятельно.
Принцип работы насосной станции очень прост. Жидкость подается несколькими способами:
- Используется насосное оборудование и гидроаккумулятор. Это оптимальное решение при отсутствии централизованного водоснабжения и в случае постоянного проживания. Обеспечивает максимальный эффект, снабжая водой дом и другие объекты. Высокая производительность и экономичность.
- Использование насосного оборудования и специального бака. Сам бак устанавливается в верхней части здания. Обязательное утепление помещения, усиление пола и качественная гидроизоляция. Обеспечивает возможность постоянного водоснабжения. Насос включается редко – только для наполнения резервуара.
- Доставка насосом непосредственно к потребителям. Оборудование часто включается, что приводит к короткому сроку службы. Однако достаточно модели со средней мощностью. Самые простые модели подходят для небольших участков или сезонного использования.
Принцип построения
Прежде чем выбрать водонасосную станцию для частного дома, необходимо разобраться в типе устройства. Агрегат можно собрать самостоятельно или приобрести готовую модель. Она может состоять из следующих компонентов:
- гидроаккумулятор (специальный бак, объем которого может составлять от 15 до 100 и более литров);
- автоматика, блокираторы управления;
- шланги, фитинги, трубы, клапаны;
- обратный клапан;
- насос (поверхностная/погружная модель);
- фильтр;
- реле давления.
Специалисты всегда советуют выбирать сборные модели, где компоненты подобраны с учетом всех характеристик. Погружные модели могут быть заменены на поверхностные.
Фильтр служит для защиты устройства от загрязнения. Клапан предотвращает обратный поток жидкости при выключении устройства. Насос включается/выключается по сигналу от реле давления. Сечение трубы должно обеспечивать нормальный поток жидкости. Модели большой мощности обеспечивают нормальный поток жидкости для домов с более чем 5 жителями и водоразборных точек вне дома.
Насосная станция: схема подключения и порядок установки своими руками
Это устройство предназначено для перекачки воды из источника в собственный водопровод частного дома.
Насосная станция перекачивает воду из источника по системе труб в дом. Это очень важный атрибут системы бытового водоснабжения. Она состоит из самого насоса, аккумулятора давления и реле давления. Он может быть погружным или поверхностным насосом. Некоторые насосные станции продаются в виде готовых агрегатов, а некоторые представляют собой отдельные компоненты, требующие сборки.
После покупки необходимо подключить блок питания. В этом поможет схема подключения насосной станции.
Алгоритм основан на блок-схеме:
- Сначала необходимо вырыть траншею. В этой траншее будут проложены водопроводные трубы.
- Предусмотрите проход, через который труба будет выведена в помещение.
- Поместите трубы в траншею.
- Подсоедините трубы к насосу.
Подробные схемы установки насосной станции
Как подключить насосную станцию к системе водоснабжения
Если поблизости есть общественный водопровод, то подключить к нему оборудование не составит труда.
Последовательность действий при таком подключении следующая:
- Выберите подходящее место. Труба водоснабжения должна быть отсоединена.
- Часть трубы, выходящая из центральной секции, подсоединяется к резервуару для воды.
- Вода будет подаваться к прибору. Труба, ведущая к жилому дому, должна быть подключена к розетке.
- Настройка электропроводки и прокладка труб.
- Тестирование оборудования.

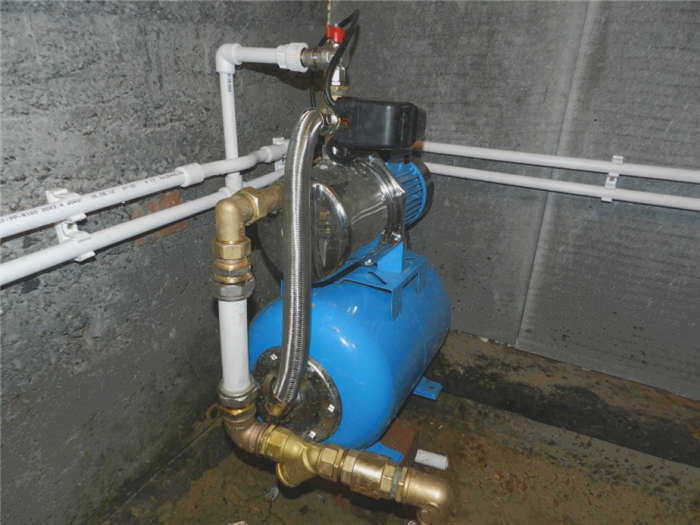

Насосная установка подключена к системе водоснабжения
Производители насосов предоставляют четкие инструкции о том, что необходимо делать для обеспечения бесперебойной работы оборудования на протяжении всего срока службы. Проведение профилактического обслуживания и своевременное устранение любых неисправностей продлит срок службы насоса и обеспечит бесперебойную работу системы.
Особенности насосных станций:
- Если оборудование не используется в зимний период, необходимо полностью слить всю воду из системы. Это поможет избежать хлопот, связанных с заменой целых компонентов. И сделать это следует до наступления первых морозов.
Читайте также:
Генераторная установка не справляется с давлением и отключается: Поиск и устранение неисправностей
- После зимнего хранения следует проверить давление в аккумуляторе. Об этом следует помнить и при длительной эксплуатации. Давление следует проверять не реже одного раза в месяц.
- Сухая и теплая среда является необходимым условием для правильной работы оборудования. Поэтому помещение должно быть подготовлено заранее. При необходимости его также следует утеплить и высушить.
- Фильтр грубой очистки необходимо периодически промывать, чтобы удалить все примеси, которые могут находиться в источнике. Если этого не делать, вода станет рывками. Если фильтр полностью засорится, это приведет к тому, что двигатель будет работать вхолостую и быстро выйдет из строя.

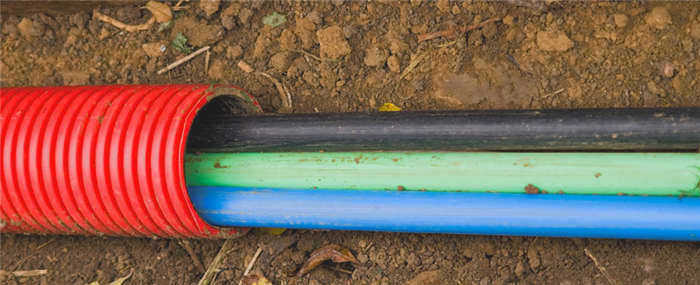

- Если по каким-то причинам невозможно вырыть траншею для водопровода ниже точки промерзания грунта, траншею необходимо утеплить. Помимо укладки в нее теплоизоляции, можно использовать специальный электрический кабель. Он укладывается вместе с трубами в траншею и нагревает их.
Краткое изложение основных моментов
Прежде чем запускать систему добычи воды из подземного источника, убедитесь, что оборудование правильно подключено. Если используется эжектор, проверьте наличие линии рециркуляции и ее подключение к баку. При использовании однотрубного соединения с насосом необходимо заранее подготовить аккумулятор.
При первом запуске система должна быть полностью заполнена водой. А после проверки работоспособности автоматики следует завершить ее тонкую настройку. Это обеспечит наилучшую функциональность системы. После настройки оборудование сможет работать более экономично и с большей эффективностью.
