В контуре необходимо установить трехходовой смесительный клапан, чтобы в краны не поступала слишком горячая вода, рискуя обжечься. Он будет смешивать порции горячей воды с холодной, в результате чего в кранах будет вода той температуры, которая необходима пользователю.
Выбор водонагревателя косвенного нагрева
Прежде чем приобрести и подключить буферный бак (как его еще называют БКН), необходимо разобраться в конструктивных особенностях наиболее распространенных типов. Дело в том, что существует множество типов агрегатов, включая комбинированные модели, которые работают одновременно с системами отопления и альтернативными источниками энергии.
Мы рассмотрим традиционные змеевиковые котлы, в которых в качестве нагревателя используется горячая вода.
Особенности конструкции и принцип работы
Что означает косвенный нагрев? Приборы с функцией прямого нагрева путем подключения к электричеству или газовой горелке, BNH имеют другой источник тепла. Нагрев воды осуществляется путем подключения к водогрейному цилиндру, то есть источником является теплоноситель – горячая вода (или ее заменитель).

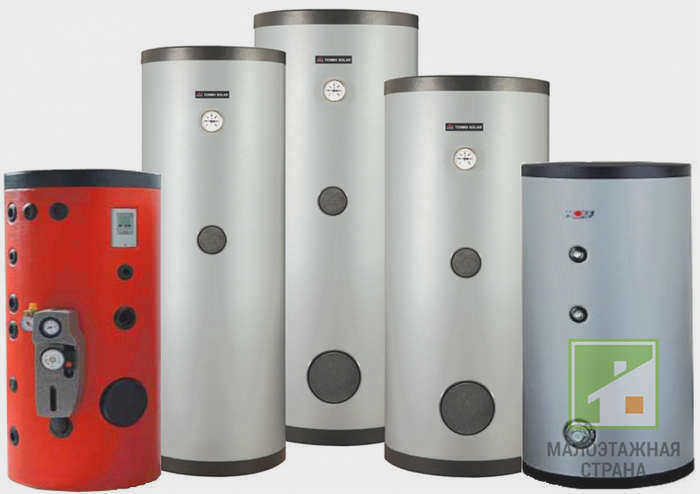

Внешне БНХ напоминает стандартный водонагреватель – то есть имеет бочкообразную форму, хотя современные модели более эргономичны. Для облегчения транспортировки и установки они имеют прямоугольную конфигурацию.

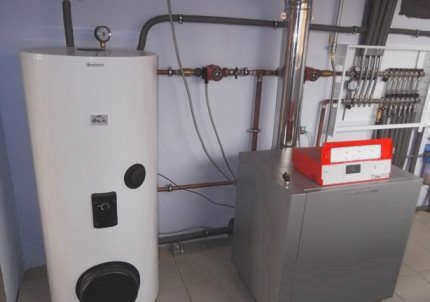

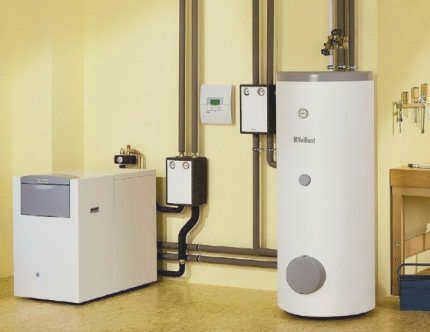

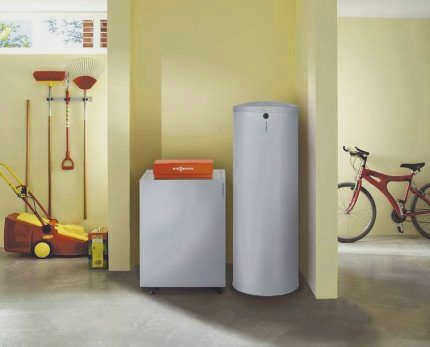

Если вы посмотрите на новые модели известных брендов, то заметите, что газовые котлы и котлы центрального отопления часто имеют одинаковую конструкцию. Они устанавливаются рядом друг с другом или один под другим для экономии места.

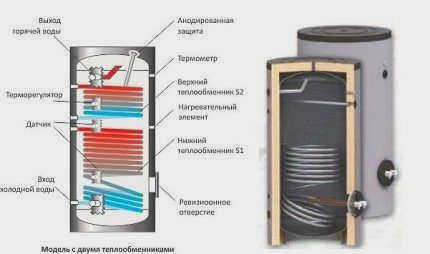

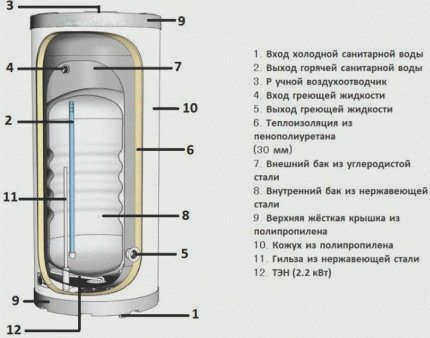

Основной нагревательный элемент представляет собой стальной или латунный теплообменник (змеевик) с большой площадью поверхности, который находится внутри металлического бака, покрытого защитным слоем эмали. Для того чтобы вода не остывала слишком быстро, корпус снаружи окружен изоляцией, а некоторые модели также имеют кожух.
Если вы хотите, чтобы вода в бойлере быстро нагревалась, выбирайте модель с несколькими теплообменниками, а если вы хотите, чтобы она медленно остывала, выбирайте модель с хорошей изоляцией
Детали балансировки

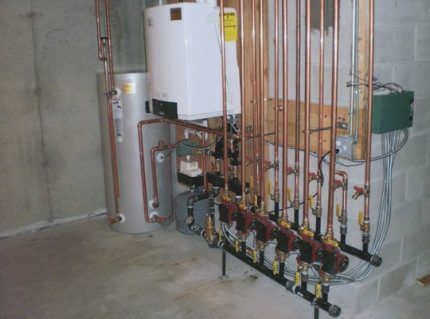

Проводка и подключение проще, если бойлер установлен вместе с котлом, насосами и другим оборудованием, задействованным в установке ГВС. Сложнее вписать дополнительный прибор в существующую сеть.
В любом случае, для правильной работы прибора необходимо соблюдать несколько правил:
- выбрать правильное место установки – как можно ближе к бойлеру;
- обеспечить ровную поверхность для установки бойлера;
- установить мембранный аккумулятор (на выходе нагретой воды) объемом не менее 1/10 объема БКН для защиты от теплового расширения;
- оснастите каждый контур шаровым краном – для простого и безопасного обслуживания оборудования (например, трехходового клапана, насоса или самого бойлера);
- установить обратные клапаны на трубах водоснабжения для защиты от обратного потока;
- улучшите качество воды, установив фильтры;
- тщательно разместите насос (или несколько насосов): ось двигателя должна быть горизонтальной.
В целях безопасности не пытайтесь крепить тяжелое оборудование к гипсокартону или тонким деревянным перегородкам. Подходят бетонные и кирпичные стены. Кронштейны или другие виды крепежа крепятся с помощью скоб, анкеров или дюбелей.
Независимо от того, является ли устройство отдельно стоящим или настенным, по возможности его следует устанавливать выше уровня, на котором установлен котел, или на том же уровне. Для напольного прибора можно предусмотреть цоколь или массивное основание высотой до 1 м.
При монтаже трубы должны быть направлены в сторону котла (даже если они замаскированы сзади или за фальшстеной). Не используйте ненадежное оборудование, например, гофрированные шланги, которые не выдерживают давления и напора воды.
Чтобы накопительный водонагреватель косвенного нагрева работал правильно, в трубопроводах должно присутствовать следующее функциональное оборудование:
Принцип работы
Сердцем каждого дома является бойлер. Он обеспечивает тепло в холодные месяцы года. Среди различных моделей отопительного оборудования часто встречаются двухконтурные устройства, которые осуществляют нагрев теплоносителя и воды в системе ГВС. Однако при включении крана прибор перестает обогревать помещения и направляет всю свою энергию на нагрев воды. По этой причине при длительном использовании горячей воды дом может замерзнуть.
Гораздо экономичнее и эффективнее подключить водонагреватель к отопительному котлу. Принцип работы косвенного водонагревателя очень прост: он использует энергию теплоносителя для нагрева воды. Он подключается к отопительному котлу, но отопление дома не прекращается при включении воды, даже при наличии нескольких кранов. Устройство состоит из бака, внутри которого находится спиральная трубка (змеевик). Теплоноситель проходит через змеевик, нагревая воду.
Чтобы понять, что такое косвенный водонагреватель и для чего он нужен, представьте себе большой бак для воды с трубкой внутри. Стенки оснащены слоем изоляции. Благодаря этому вода всегда остается теплой. С такой системой нагрева владелец может иметь горячую воду в любое время.
Для поддержания температуры жидкости используется минимальное количество энергии: поток нагретой воды разделяется: первая часть идет в змеевик, а вторая – в систему отопления. Отработанная жидкость возвращается в котел для дальнейшего нагрева. Установка косвенного нагревателя лишь незначительно увеличивает расход топлива.
Преимущества
Водонагреватель косвенного нагрева является распространенным прибором в сельских домах. Его популярность обусловлена рядом преимуществ:
- экономичность;
- постоянное поддержание высокой температуры воды
- нагрев большого количества жидкости за короткий промежуток времени;
- возможность подключения нескольких водоразборных точек;
- При необходимости можно подключить несколько источников тепла;
- Совместимость с любым отопительным котлом.
Косвенный нагреватель является универсальным устройством, его можно подключить к любому отопительному котлу (твердотопливному, электрическому, газовому, комбинированному). В этом случае теплоноситель не контактирует с нагреваемой жидкостью. Некоторые люди переводят свою воду на антифриз – антифризную жидкость. Это позволяет оставлять неотапливаемый дом в холодное время года, не опасаясь замерзания или разрыва труб.
Внимание! Антифризная жидкость в системе представляет большую опасность для людей. В случае разрыва небольшого змеевика ядовитая жидкость попадет в систему водоснабжения. Это может привести к отравлению человека. Можно использовать пропиленгликоль, который практически безопасен для здоровья. Но если он попадет в воду, это также может вызвать неприятные ощущения.
Газовое отопление + БКН
Нет необходимости устанавливать сложную систему для летнего дачного дома, но она необходима для постоянного проживания. Здесь не нужно задумываться, нужен ли дополнительный газовый котел – он обязательно окажется очень полезным приобретением, значительно повышающим комфорт вашего дома.
Ниже приведен обзор основных электрических схем BNI для предотвращения ошибок, которые могут быть допущены при самостоятельной установке оборудования.
Схема подключения одноконтурного котла
Одноконтурные агрегаты выполняют одну из заявленных производителем функций: они либо обеспечивают нагрев воды для ГВС, либо отопление дома – причем второй вариант используется в быту гораздо чаще.
Комбинированное решение – 1-контурный газовый котел + RAC – является одним из лучших для небольшого дома.

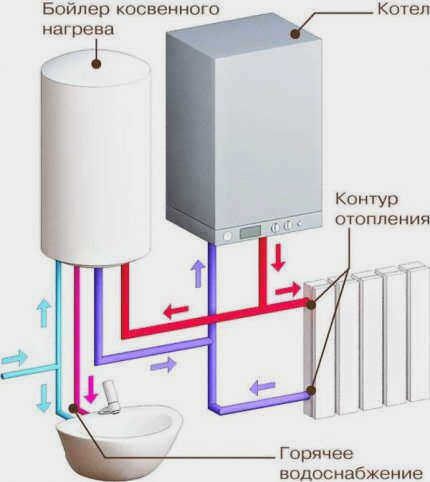

Схема подключения электрического бойлера к газовому котлу. Нагрев воды для отопления и горячего водоснабжения происходит синхронно и затем распределяется по двум веткам – к радиаторам и к котлу
Процесс нагрева происходит по следующей схеме:
- холодная вода поступает в котел, где нагревается до нужной температуры (например, +80°C) с помощью газовой горелки;
- Нагретая вода поступает в отопительный контур – к радиаторам – и в теплообменник накопительного водонагревателя, т.е. бойлера;
- Вода в бойлере нагревается за счет повышения температуры теплообменника и поступает к потребителю при выключении водопроводных кранов.
В случае с этим 1-контурным газовым котлом с косвенным водонагревателем большое значение имеют технические характеристики – мощность и расход теплоносителя.
Согласно средним показателям, вода в бойлере, если он до этого не работал, нагревается от нуля до приемлемой температуры в течение 5-15 минут, а значит, ожидание не будет долгим. Обычно агрегат работает, поэтому в наличии всегда есть нагретая вода.
Как сделать трубопровод без ошибок?
Для того чтобы и газовый котел, и УЗО работали безотказно и на протяжении всего срока службы, важно правильно сделать трубопровод, то есть установить группу безопасности и другие компоненты.
Фотогалерея
Фото из
Аккумулятор давления необходим для того, чтобы котел не подвергался тепловому расширению воды при достижении ею максимального уровня. Аккумуляторы для центрального отопления и горячей воды различаются – учтите это при покупке одного из них
Он устанавливается непосредственно на выходе, чтобы обеспечить полный слив воды из теплообменника в случае проведения профилактических или ремонтных работ.
При первом вводе агрегата в эксплуатацию воздух удаляется из системы через выпускное отверстие. В дальнейшем это пригодится при запуске котла после периода простоя.
Основным преимуществом циркулятора является мгновенная подача нагретой воды к кранам потребителей – нет необходимости ждать, пока она нагреется
Нюансы котла и схемы подключения
Как уже упоминалось, BNP использует энергию от внешнего источника для нагрева воды. Поэтому перед подключением к теплоносителю важно выбрать правильную схему установки прибора. Рассмотрим наиболее распространенные варианты.
Общие правила установки прибора
Котел должен быть установлен на подготовленной ровной поверхности в непосредственной близости от котла. Подвесные модели устанавливаются на бетонной или кирпичной стене, на одном уровне или немного выше котла.
В случае напольного прибора необходимо выровнять поверхность, предназначенную для бака (если пол критически неровный, возможен подиум).
BNKH предназначен для подключения агрегата к двум системам – водоснабжения и отопления. Для этого на корпусе предусмотрены специальные соединения.

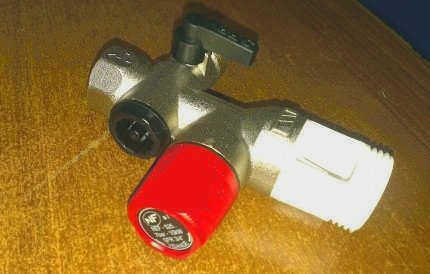

Группа безопасности бойлера косвенного нагрева включает обратный клапан и клапан выпуска воздуха для защиты системы от избыточного давления и утечки горячей воды
- Холодная вода из дренажной системы должна поступать в нижнюю часть бака, а горячая вода должна вытекать из верхней части.
- На входе холодной воды должен быть установлен обратный клапан, чтобы предотвратить утечку горячей воды из бойлера в случае падения давления в системе.
- Точка рециркуляции может быть расположена в центре устройства.
- При включении отопительного контура теплоноситель должен течь сверху вниз. Это означает, что труба с горячей водой входит в верхний патрубок, а труба с холодной водой выходит из нижнего патрубка.
- Все соединения должны быть оснащены кранами и гайками для обеспечения возможности отсоединения котла, например, в случае замены прибора или проведения ремонтных работ.

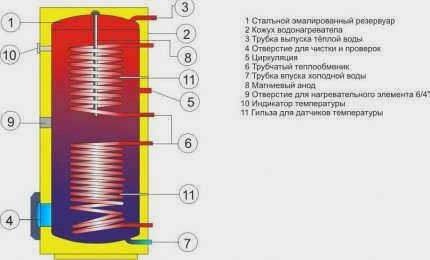

Такое расположение максимально повышает эффективность устройства, поскольку теплоноситель, циркулирующий в змеевике, нагревает воду в верхней части бака и передает остаточное тепло низкотемпературным слоям и поступает в бойлер для повторного нагрева.
Выводы и полезное видео по теме
Прежде чем вы решите приобрести и установить в своем доме новый водонагреватель, рекомендуем посмотреть это видео, в котором наглядно показаны преимущества косвенного водонагревателя и нюансы его подключения.
Из этого видео вы сможете узнать, как работают косвенные водонагреватели, в которых теплоноситель размещен внутри змеевика:
Все нюансы внутреннего устройства и принципы работы различных типов косвенных бойлеров в подробном видео-обзоре от мастера-практика:
Обзор и подключение 300-литрового агрегата, питающегося от двух источников тепла – бойлера и солнечных батарей:
Подробная разборка аппарата BKN и его электрические схемы. Практические советы и рекомендации от специалиста по самоделкам:
Когда дело доходит до обслуживания, бойлер косвенного нагрева является довольно неприхотливым прибором. Если система правильно установлена и исправно работает, может потребоваться только замена магниевого анода каждые 6-12 месяцев и профилактическая чистка бака.
Частота технического обслуживания зависит от качества водопроводной воды и интенсивности использования. Однако если у вас бак-накопитель с функцией самоочистки, то замена расходных материалов не требуется.
Однако вы всегда можете поручить регулярное техническое обслуживание профессиональному подрядчику по установке и ремонту систем водоснабжения.
У вас есть вопросы? Или вы хотите поделиться своим личным опытом выбора, подключения и использования косвенного водонагревателя? Не стесняйтесь комментировать эту статью.
