Зимний водопровод из колодца или скважины также называют круглогодичным водопроводом – он работает и зимой, и летом. Зимние трубопроводы имеют морозостойкую защиту и предназначены для работы при низких температурах. Это означает, что его можно использовать в любых погодных условиях.

Существует несколько вариантов постоянного водоснабжения на земельном участке: можно закопать бетонный колодец, сделать ответвление от водопровода или пробурить скважину. В предыдущей статье мы рассмотрели водоснабжение колодца. Теперь мы рассмотрим колодцы более подробно.

Автономное водоснабжение – основа комфортного проживания в сельской местности. После установки водопровода вам не придется привозить воду на участок в канистрах или заказывать ее из автоцистерны. Она будет поступать прямо в дом, непрерывно и в достаточном количестве: включите кран – вода течет! Вы также можете иметь горячую воду, установив бойлер.

Мы рассказываем, как провести воду в загородный дом своими руками: как провести водопровод с адаптером для скважины, как правильно установить кессон, даем подробные инструкции, схемы, таблицы; делимся секретами правильного размещения воды в загородном доме.

Водопровод из колодца – самый простой и недорогой способ провести воду в загородный дом. В этой статье мы рассказываем о том, как сделать водопровод из скважины своими руками, о распространенных ошибках и “подводных камнях”. Мы отвечаем на вопросы владельцев коттеджей, даем рекомендации по монтажу и приводим правильные схемы водоснабжения:

Преимущества и недостатки забора воды из колодца в сельской местности

Как выбрать и установить насосную станцию для летнего водоснабжения из колодца

Как запустить генератор

Какой погружной насос лучше? Типы погружных насосов

Как выбрать погружной насос для бытового водоснабжения из скважины?

Наиболее распространенные вопросы домовладельцев о водоснабжении из скважины

Какие инструменты необходимы для самостоятельного монтажа системы водоснабжения?

Прокладка труб в доме своими руками: распространенные ошибки

Как установить сливной кран своими руками

Схемы и чертежи о том, как сделать водоснабжение дома с крышей из колодца

Пошаговые инструкции по водоснабжению скважин: рекомендации от Загорода

Распределение воды из бытовых скважин

10 правил выполнения внутренних тройниковых соединений в загородном доме от Zagorod

Простое решение для круглогодичного полива кранов на открытом воздухе

Как слить воду из бойлера

Кому позвонить, чтобы не пришлось делать это самому

Установка собственного водоснабжения в дачном доме – задача не из легких и может занять несколько дней или месяцев. Если вы не хотите заниматься сантехникой самостоятельно и откладывать установку, вы всегда можете обратиться к специалистам компании Zagorod.

Преимущества и недостатки использования колодезной воды в сельской местности

Преимущества колодца:

Для обустройства не требуется разрешение администрации, как в случае бурения скважины.

Вам не нужно регулярно платить за воду, как в случае с водоснабжением из центральной магистрали.

Вы можете выкопать колодец до 4-5 колец своими руками, без использования специального оборудования.

Вода из колодца будет подаваться, даже если отключится электричество и насос не будет работать. Для забора воды всегда можно использовать обычное ведро на веревке.

Кирпич в саду

Важно! Копать колодец глубже 4-5 колец – очень опасное занятие, особенно если в нижних слоях земли есть плавающая вода. Мы рекомендуем не делать этого самостоятельно, а воспользоваться профессиональной помощью.

Если у вас нет достаточного образования и определенных навыков, лучше обратиться к профессионалам. “Загород” поможет вам найти проверенные и надежные компании, которые профессионально занимаются земляными работами.

Недостатки колодца на садовом участке:

Смещение грунта не позволяет на 100% уплотнить кольца в местах соединений. Вода будет поступать в колодец не только из водоносного слоя, но и из верхних слоев почвы, что в свою очередь ухудшит качество воды.

Колодезная вода может содержать химические загрязнители и микроорганизмы. Качество воды сильно варьируется в зависимости от сезона, количества осадков и других факторов. Можно установить оборудование для очистки воды, но поскольку система выбирается на основе анализа воды, фильтрация загрязняющих веществ в колодезной воде не будет стопроцентной. По этой причине колодезная вода в основном используется в качестве технической, а для питья привозят бутилированную воду.

Колодец требует регулярного профилактического обслуживания: заиливания дна, очистки стенок и периодической герметизации соединений и коммуникационных проходов.

Как выбрать и установить насосную станцию для летнего водоснабжения из скважины?

Современные насосные станции надежны и эффективны, а также оснащены встроенной автоматикой – гидроаккумулятором, реле давления и реле защиты от сухого хода. Компания “Загород” рекомендует следующих производителей:

Беламос XA 06 ALL При мощности 600 Вт этой станции достаточно для обеспечения водой вашего дома. Высота подъема воды – 8 метров, объем гидробака – 24 литра, производительность – 2800 литров/час.

Belamos XA 06 ALL канализационная насосная станция

Именно это устройство выбирает большинство наших клиентов: несмотря на низкую цену, оно хорошо зарекомендовало себя в работе.

Grundfos MQ 850 W. Более дорогое оборудование, оно чаще используется в больших загородных домах и коттеджах. Насосная станция оснащена встроенной автоматикой: реле давления, сухого хода и расхода. Grundfos MQ работает тише, чем аналогичные модели других производителей. Это означает, что его можно разместить не только в техническом помещении, но и, например, в ванной комнате или на кухне, под раковиной или в пространстве под лестницей.

Насосный агрегат Grundfos MQ 3-35

Grundfos MQ имеет небольшой бак для хранения воды емкостью 0,8 л. Если имеется всего несколько точек водоразбора, его можно эксплуатировать без дополнительного аккумулятора, что позволяет сэкономить место на даче.

Встроенный гидроаккумулятор обеспечивает запас воды, но из-за небольшой емкости модели Grundfos MQ почти каждое открытие клапана приводит систему в действие. Поскольку количество циклов включения/выключения ограничено, этот фактор оказывает негативное влияние на дорогостоящее оборудование. Поэтому мы рекомендуем нашим клиентам устанавливать гидроаккумулятор емкостью не менее 24 литров.

Кроме того, аккумулятор давления защищает систему водоснабжения от гидроударов.

Гидроудар – это повышение давления в системе. Поскольку вода является несжимаемой жидкостью, при закрытии крана создается ударная волна, которая может повредить трубу или разорвать скважинный насос. Резиновая мембрана в баке всасывает излишки воды и выравнивает давление.

Многие садоводы совершают ту же ошибку при обустройстве домашнего водяного колодца – они прячут насосную установку на чердаке. На такой высоте устройство не сможет поднимать воду из скважины. Разница между уровнем воды в колодце и насосной станции не должна превышать 8 метров. По этой причине его следует устанавливать как можно ниже – на первом этаже дома или над колодцем.

Блок питания расположен внутри скважины.

Если устройство размещено в “домике” над скважиной, не рекомендуется устанавливать резиновые шланги. Довольно часто они разрушаются во время работы насосной станции, препятствуя подъему воды к насосу. В Загороде обычно используются трубы ПНД с армированием. Эти трубы довольно прочные и легко демонтируются.

Как запустить насосную станцию

Перед вводом в эксплуатацию необходимо заполнить водозаборную трубу водой через водозаборное отверстие на насосе. Затем бак и всасывающая труба должны быть заполнены водой. Наполняйте до тех пор, пока вода не начнет вытекать через заливное отверстие.

Важно! Не запускайте насосный агрегат, не заполнив его водой! Насосный агрегат выйдет из строя, и ремонт будет стоить довольно дорого.

Подготовка резервуара для воды

Если давление в баке слишком высокое, генераторная установка будет часто запускаться и быстро изнашиваться. Низкое давление приведет к тому, что пузырь в баке сильно растянется во время наполнения и быстро придет в негодность.

Оптимальное давление в аккумуляторе давления:

Вместимостью от 20 до 25 литров, от 1,4 до 1,7 атм.

В баллоне емкостью 50-100 литров давление составляет 1,7-1,9 бар.

Соответственно, если давление в резервуаре высокое, необходимо стравить воздух через специальный ниппель. Соответственно, если резервуар находится под давлением, его необходимо стравливать с помощью специального заправочного клапана, а если нет – откачивать, используя, например, обычный автомобильный насос. Давление можно проверить с помощью встроенного манометра или автомобильного манометра.

Перед закачкой воздуха в камеру убедитесь, что в воздуходувке нет воды. Если в резервуаре для воды есть вода, опорожните его, открутив нижний клапан.

Инструкции по первоначальному запуску устройства:

После заполнения водопровода водой плотно затяните крышку (или клапан).

Подключите насос к источнику питания

Слегка открутите клапан, чтобы слить воду из сети.

Станция должна работать в течение 2-3 минут. В это время вода должна течь из выпускного отверстия или открытого крана.

Если вода по-прежнему не течет, выключите насос, добавьте воду в сеть через заливное отверстие и снова запустите двигатель.

Подскажите! Для быстрого заполнения лучше установить тройник с краном на входе в тех помещениях, которые установлены выше по течению от станции. Мы всегда устанавливаем такой кран при проведении водопровода на крышах.

Как проложить трубу до дачи. Схема дачного водопровода из колодца

Для летнего водоснабжения из колодца в загородном доме своими руками достаточно выкопать траншею глубиной около 40-50 см и шириной в штык лопаты.

Затем сделайте отверстие в стенке скважины с помощью бура по бетону или перфоратора. Вставляется труба ПНД диаметром 32 мм и с помощью углового фитинга делается ответвление вниз. На трубу устанавливается сетчатый фильтр и обратный клапан. Затем отверстие закрывается уплотнительной пробкой.

На зимний период следует предусмотреть дренаж внутренней системы водопровода и бойлера. Более подробная информация о водоотводе представлена далее в этой главе.

Восстановление водоснабжения из скважины с помощью насосной станции

Какой самый лучший погружной насос? Типы погружных насосов

Для подачи воды из колодцев на крыше чаще всего используется недорогое насосное оборудование. К выбору модели следует подходить тщательно. Существует несколько типов погружных насосов для крыш: вибрационные, обезвоживающие, винтовые, центробежные.

Вибрационный насос работает за счет изменения давления в камере давления. Вода всасывается за счет возвратно-поступательного движения резиновой мембраны/поршня.

Несмотря на высокую производительность насоса (обычно до 70 метров), он имеет довольно небольшую емкость. Если планируется установка стиральной машины, душа или туалета с септиком, вибрационный насос не справится с потоком воды.

Получение воды из домашнего колодца: проект от “А” до “Я” с полезными советами

Снабжение вашего отдельно стоящего дома водой из скважины позволяет обеспечить необходимое качество. Это также позволяет экономить на эксплуатационных расходах. Здесь мы рассмотрим, как добиться разумной схемы при разумных затратах.

Удобно быть волшебником. Достаточно взмахнуть волшебным жезлом, и колодец готов. В реальности вам потребуются точные расчеты и значительные физические усилия

Водоснабжение частных домов из скважин: преимущества и недостатки, основные требования

Необходимость в чистой воде очевидна без особых объяснений. Однако на практике возникают различные трудности:

• слишком большое расстояние от централизованной сети снабжения;
• высокие затраты на бурение артезианской скважины;
• Высокий уровень загрязнения в городской водопроводной сети, частые поломки и перепады давления.

Организация курьерской доставки бутилированной воды не подходит для полива огорода. Вышеупомянутые причины объясняют целесообразность проекта независимого водоснабжения из частной скважины. Она может быть выполнена собственными силами, без привлечения специалистов-консультантов.

Недостатки будут объяснены по ходу чтения статьи. Чтобы не упустить никаких важных нюансов, обратите внимание на следующие факты:

• Близость к септикам и другим источникам загрязнения должна быть принята во внимание при выборе места расположения скважины.
• Рытье колодца и другие строительные работы требуют больших затрат труда.
• Необходимо провести в дом воду из колодца. Стоимость дополнительного оборудования значительно увеличит инвестиции.

Сформулировать первоначальные требования несложно:

• Достаточное количество воды для полного удовлетворения всех потребностей на участке;
• Отсутствие загрязнений, вредных для человека, опасных для технологического оборудования;
• Разумная стоимость и время реализации плана;
• Низкие затраты в процессе эксплуатации, минимум нормативных процедур;
• длительный срок службы инженерного сооружения.

Современная система водоснабжения частного дома из скважины выполняет свои функции автоматически, без тщательного контроля и частых регулировок

Составление схемы водоснабжения загородного дома из скважины, общие технические характеристики

Типы автономных источников

С помощью этой иллюстрации вы сможете легко понять принципы работы и особенности различных решений. На наибольшей глубине (100-200 м) находится артезианская скважина. Главное преимущество – отсутствие “цивилизационного” загрязнения. Скважины глубиной от 30 до 100 метров бурятся “на песок”. Они дешевле, но обладают меньшей фильтрующей способностью. Качественные скважины бурятся на глубину 20-30 м. Необходимо достичь такого уровня грунтовых вод, при котором предполагается приемлемый уровень фильтрации.

На рисунке изображен колодец с “уровнем воды”. Этот термин относится к накоплению жидкостей в поверхностных слоях почвы. Этот вариант предполагает возможность сезонной засухи, перебоев в подаче воды. Место установки должно быть выбрано особенно тщательно, чтобы исключить возможность загрязнения источника.

Проектирование взаимного расположения объектов на участке

Вместо стандартного рисунка можно использовать аналогичный рисунок, выполненный свободной рукой. Здесь видно, как тщательно автор продумал размещение отдельных функциональных блоков:

• Колодец установлен в самой высокой точке участка.
• Сауна не будет истощать его.
• Септик находится далеко, несмотря на то, что он имеет более высокую очистительную способность, чем обычная уборная.
• Расстояние от жилища небольшое, чтобы снизить затраты на трубопровод.

Как можно точнее спроектируйте водопроводную систему для отдельно стоящего дома на собственном участке земли. Не забывайте учитывать особенности каждой соответствующей характеристики. Источники загрязнения включают:

• Септик, дренажное поле, открытый септик.
• Выгульные и жилые зоны для домашних животных, скота и птицы.
• Зона мойки транспортных средств, оборудования.
• Территории, где используются сельскохозяйственные химикаты.
• Автосервисы, дороги общего пользования.
• Свалки, промышленные предприятия.

Современные автономные заводы по переработке бытовых отходов обеспечивают высокую степень очистки, более 95 процентов

Однако важно отметить, что оставшиеся несколько процентов загрязняющих веществ не улучшат качество воды. Автономные станции биологической очистки не рекомендуется устанавливать ближе 15 м от колодца. Даже полностью герметичные накопительные баки для подачи воды в частные дома устанавливаются на расстоянии 10 м.

После того как вы проведете съемку своего участка земли, изучите окружающую территорию. В некоторых случаях наличие поблизости активных источников загрязнения позволит вам забыть о проекте водоснабжения из частной скважины.

Плакат с изображением оружейного завода гласит: “Наши минометы – лучший способ расквитаться с соседями”.

Если радикальные методы не требуются, обратитесь к практическим инструкциям по обустройству водопроводной системы частного колодца. В следующем разделе показано, как с помощью нескольких простых фокусов определить оптимальное место для главного элемента вашего проекта.

Как найти воду на участке земли для колодца: научные методы и сверхъестественные возможности

Чем выше уровень грунтовых вод, тем меньше нужно копать. Предварительное исследование поможет вам принять правильное решение при подготовке проекта водоснабжения частного дома из скважины. Вы просто должны быть уверены, что не ошибетесь в выборе правильной методологии.

На фото показана суть волшебной технологии. Ветка лозы в форме буквы “Y” сегодня не используется. Более практично и эффективно иметь два металлических стержня, согнутых под прямым углом. Их держат в руках, что не мешает им вращаться. Медленно перемещайтесь по участку, пока они не соберутся вместе сами по себе. Здесь нужно выкопать шахту системы водоснабжения колодца частного дома.

Если воды нет на глубине более 20 метров, то у вас недостаточно биоэнергии, но хорошие физические данные.

Относительную близость к воде можно оценить по наличию елей, осокорей и других деревьев и растений. В утренние часы над определенными районами скапливается туман. В теплую погоду комары кишат в этих местах. Более точную проверку можно провести с помощью силикагеля. Гранулы высыпают в подходящий контейнер и взвешивают. Закопайте гранулы на глубину 40-60 см на ночь. Если контрольное измерение показывает увеличение веса, это означает, что рядом находится вода.

Можно использовать самые простые методы. Однако все они являются косвенными, т.е. имеют определенную погрешность. Как правило, он используется для определения наличия “высокой воды”, которая сильно загрязнена различными загрязняющими веществами.

Тестовое сверление обеспечивает точный результат

Чтобы ускорить строительство системы водоснабжения для частного дома, можно нанять специализированное порошковое оборудование или заказать профессиональную геологическую разведку.

Проектирование скважин

Назначение и характеристики основных компонентов можно объяснить на этом рисунке:

• Для предварительной обработки воды на дне сделайте подложку из нескольких слоев. Используется песок, гравий или другие обработанные гранулированные материалы.
• Насос размещается на небольшом расстоянии от дна. Вместо жестких металлических труб можно использовать гибкие пластиковые трубы. В этом случае подвеска осуществляется на веревке.
• Прокладка стационарной трубы водоснабжения от колодца должна быть примерно на 20-40 см ниже уровня промерзания грунта. Точные данные для вашего региона можно получить в местном архитектурном бюро.
• Верхняя часть окружена водонепроницаемым слоем (“глиняный замок”). Для уверенности сверху используется бетон. Это предотвращает попадание дождевой воды в источник.
• Затем вдоль оголовка колодца устанавливается перемычка, а стены и крыша утепляются. Это предотвращает понижение температуры в рабочей зоне ниже 0°C. Вытяжная вентиляция полезна для удаления неприятных запахов. При сильных морозах вентиляцию следует отключать.
• В системе водоснабжения частного дома был установлен отдельный кран от скважины для полива огорода в летнее время. Переключение режима работы осуществляется с помощью запорных клапанов.
• Вместо воздуха при создании водопровода можно провести подземную линию электропередачи.

Колодец своими руками: пошаговые инструкции

Фото	Алгоритм действий с пояснениями
	Пробное бурение поможет определить глубину залегания водоносного слоя. Это позволяет точно рассчитать количество элементов будущей конструкции. Прочные, надежные стены будут получены из сборных элементов. Автор приобрел бетонные кольца размером 100 х 100 см (высота х диаметр). Выступы и пазы на концах предотвращают перемещение после сборки. Для снижения затрат был использован отечественный полуприцеп.
	Разгрузка и перегрузка продукции происходит самостоятельно. Для облегчения работы используются деревянные рельсы, рычаг из металлолома и другие подручные средства.
	Вал создается в последовательности. По мере его углубления в него опускают бетонные кольца, продолжают копать. Простая штыковая лопата с короткой ручкой подходит для земляных работ.
	После того как ведро было наполнено, его нужно было каждый раз поднимать с помощью металлических ручек. Ведро опорожнялось, а затем опускалось обратно. Очевидно, что соответствующие операции могут быть выполнены быстрее с помощью помощника. Однако данное описание показывает, как эту работу можно выполнить более экономично. Вынутый грунт был погружен прямо на трейлер для последующего вывоза.
	При рытье под кольцами стенки колодца проседают под собственным весом. В относительно мягкой почве (песок и глина) пробурить отверстие не составляет особого труда. На глубине более семи метров появляется вода.
	Этот этап является самым сложным. Чтобы облегчить работу, ее проводят в то время, когда количество осадков минимально.
	Такой подход помогает снизить уровень грунтовых вод. Дополнительным преимуществом является то, что инженерное сооружение работает круглый год. Этот проект был завершен в начале ноября. Мороз укрепил верхний слой почвы, что отчасти облегчило установку последних колец.
	После укладки гранулированной засыпки загрязненная жидкость откачивается 3-4 раза. Затем можно использовать чистую воду. Погружной насос, для подъема используется гибкий шланг. Устройство опускается на двух устойчивых канатах, что предотвращает проблемы в случае их обрыва.
	Чай, приготовленный на этой воде, становится особенно вкусным. Однако следует обратить внимание на остаточную мутность. Если он не удаляется существующей фильтрацией, необходимо установить дополнительные очистительные устройства.
	Затем герметизируются соединения между кольцами, устанавливается задняя стенка и постоянный водозаборник.

Этот проект не лишен недостатков, поэтому ниже более подробно описаны различные этапы создания водоснабжения частного дома из скважины.

Рытье колодца и установка колец

Крупные бетонные элементы обеспечивают хорошую прочность и герметичность, но их трудно перемещать. Рекомендуется использовать кольца высотой не более 50 см.

Для осторожного опускания используется штатив с лебедкой.

Это простое устройство предотвратит повреждение краев бетонных изделий. Если на концах нет стопорных соединений, то боковые стороны предотвращаются от перемещения с помощью стальных скоб.

С помощью помощника и используя треногу с лебедкой, водоносный слой можно достичь в течение 5-7 дней. Автору проекта водоснабжения из частного колодца, о котором шла речь выше, пришлось потратить несколько месяцев.

В некоторых случаях плотные слои породы полностью блокируют работу. Это еще один аргумент в пользу проведения геологического исследования заранее.

Статья на эту тему:

Пластиковые кольца для колодцев. Рассмотрим, зачем они нужны, где используются, размеры, критерии выбора, составляющие пластикового колодца, средние цены и тонкости самостоятельного монтажа.

Гидроизоляция колодцев

После завершения монтажа основной конструкции необходимо заделать трещины, неровности, изломы. Используется смесь цемента и клея ПВА, жидкое стекло, специальные герметики. При выборе герметика проверьте его состав. Следует исключить битумные смеси и другие ингредиенты, которые могут ухудшить органолептические свойства воды.

Нанесите герметик в соответствии с официальными инструкциями. Обратите внимание на температурный диапазон. Как правило, зимой эта процедура не проводится.

Внешняя поверхность верхней части колец может быть покрыта полиэтиленовой пленкой. Затем укладывается глиняная облицовка. Заключительный этап – установка бетонной облицовки.

Как сделать хороший фильтр для кровати

Подстилочный фильтр может быть установлен различными способами

Используйте хорошо очищенный гранулированный материал. Для первичной дезинфекции его можно промыть слабым раствором хлора. После этой процедуры следует слить несколько проб воды до исчезновения характерного запаха.

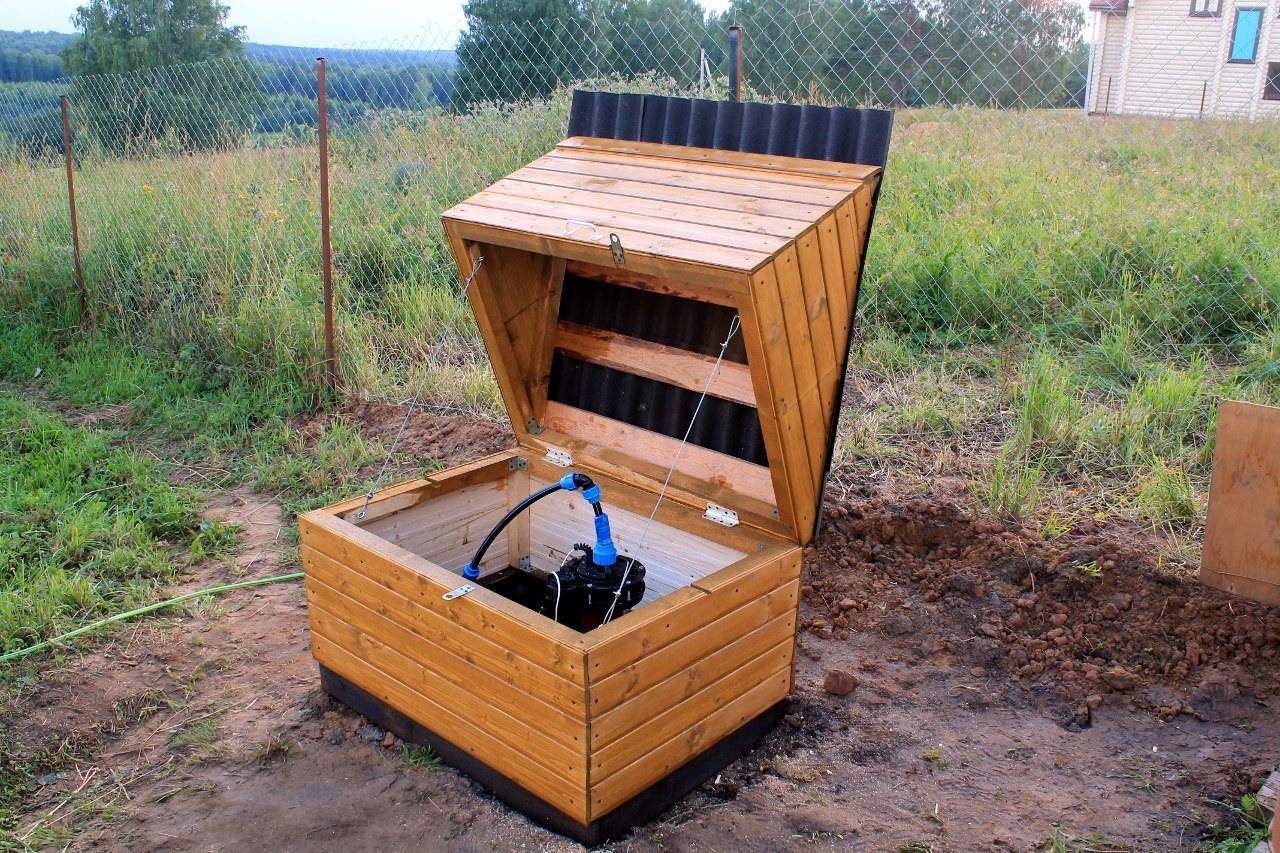

Красивый заголовок станет прекрасным дополнением к недвижимости

Отделочные материалы и другие элементы видимой части проекта должны быть выбраны с учетом эстетики окружающей среды. Убедитесь, что люк оснащен замком, чтобы предотвратить доступ детей.

Вы можете использовать этот рисунок для создания собственных ворот.

При необходимости люк делается закрытым, утепляется и оснащается светильником.

Выбор и установка колодезного насоса для бытового водоснабжения

Водоснабжение в частном доме своими руками, схема с различными насосами

Чтобы выбрать правильный вариант, необходимо определить расстояние между уровнем воды и поверхностью земли. До 7 метров допускается использование внешнего насоса. Это значение не является обязательным, так как в предложении производителей есть устройства с большей мощностью. Необходимо проверить соответствующие спецификации. В любом случае, решение принимается на основе расчета общего спроса.

Проектирование погружного насоса для подачи воды в частный дом из скважины

Ниже приведены особенности современных моделей:

• Стандартизированное трубное соединение (1) с резьбовым фитингом обеспечивает герметичное и водонепроницаемое трубное соединение.
• Пластиковая ручка (2) достаточно прочная и не ржавеет.
• Специальный блок (3) облегчает замену конденсатора.
• Детали, работающие под нагрузкой, изготовлены из надежной нержавеющей стали: вал (4), рабочее колесо (9).
• Поплавковый регулятор (5) включает и выключает питание в зависимости от заданного уровня воды в скважине.
• Для повышения эффективности системы охлаждения двигателя вода проходит через технологический канал (6) между двумя крышками.
• Дополнительная защита вала (12) изготовлена из композитного материала (сталь, керамика).
• В сетке (7) проделаны отверстия, через которые пропускаются твердые фракции размером до 25 мм. Второй барьер (10) предназначен для отделения примесей размером 10 мм и более.
• Для защиты привода от воды установлены двойные уплотнения (8) с масляной камерой (11). Двигатель не повреждается во время работы на холостом ходу. Он имеет электронную защиту от перегрева.

Похожие статьи:

Давайте рассмотрим, как выбрать погружные насосы для скважинПримером системы водоснабжения является колодец, и вы узнаете об их типах и конструкции, преимуществах и недостатках, а также о том, как правильно выбрать колодец.

Как провести воду из колодца в дом

Схема водоснабжения частного дома из скважины с погружным насосом

Если для компенсации разницы в напоре используется принудительная циркуляция жидкости, необходим гидроаккумулятор. Типичный аккумулятор представляет собой бак, разделенный гибкой перегородкой. Он не требует дополнительных регулировок или обслуживания в течение всего срока службы. Манометры и реле установлены в необходимых местах для контроля давления.

Труба из ПНД (полиэтилена низкого давления) в колодце

На фото показано, как защитить систему водоснабжения в частном доме от замерзания зимой. Если в здании есть подвал или погреб, яму необходимо углубить до требуемого уровня.

Установка накопительного резервуара

Схема подключения и оборудование

В данной схеме подключения система колодезной воды оснащена накопительным баком. Он устанавливается в помещении под крышей и служит для гравитационной циркуляции жидкости в рабочих контурах. В случае недостаточного напора автоматически включается дополнительный насос.

Это решение упрощает задачу поддержания постоянного давления в системе водоснабжения частного дома из скважины. Однако при этом возникает нагрузка на несущий каркас здания и возрастает сложность системы. Также необходимо утеплить чердак.

Применение насосной станции

Основные компоненты системы водоснабжения

На иллюстрации показано использование насосной станции для забора воды из колодца в дом. Специализированный аппарат состоит из следующих функциональных узлов:

• аккумулятор давления;
• насос;
• манометр;
• электроника управления и контроля;
• соединительные трубки.

Этот тип частного колодезного водоснабжения характеризуется хорошей координацией рабочих частей, так как предполагается заводская сборка.

Корректировка проекта в отношении качества воды

Система водоснабжения односемейного дома из скважины выполнена по стандартным планам. При необходимости для повышения давления устанавливается специальная насосная станция. Расход воды, подаваемой в частный дом из скважины по различным контурам, регулируется распределительным коллектором, оснащенным соответствующими клапанами.

Анализ воды должен быть проведен признанной и аккредитованной лабораторией для определения характера необходимого оборудования. Результаты будут проанализированы с целью выбора подходящих фильтров для воды в системе бытового водоснабжения:

тип загрязнения	Подходящее оборудование, технология	Специальные возможности
Песок, глина, ил, другие механические примеси	Внешний обезвоживатель осадка, дисковый фильтр, контейнер для гранул, картридж для ассортимента продукции	Выбор оборудования зависит от размера частиц и интенсивности загрязнения.
Соединения железа	Механические фильтры, аэрация, ионный обмен	В некоторых ситуациях необходимо последовательно установить несколько ступеней очистки. Наиболее сложными загрязнителями являются органические соединения железа
Соединения кальция и магния (соли жесткости)	Ионный обмен, полифосфатные заряды, электромагнитные преобразователи	Некоторые устройства подходят только для очистки питьевой воды
Тяжелые металлы, вредные химические соединения, микробы, вирусы, бактерии	Ионообменные устройства	Качество очистки в этом варианте сравнимо с дистилляцией. Единственным существенным недостатком является низкая эффективность бытовых моделей

Даже при заказе водоснабжения частного дома из колодца под ключ информация из статьи будет полезна. Они помогут правильно разместить заказ, проконтролировать подрядчиков, проверить выполненную работу. Эти данные должны быть использованы в ходе реализации проекта вашими собственными силами.

Чтобы свести к минимуму количество ошибок, используйте комментарии. Размещайте здесь свои оценки оборудования и проектов, делитесь своими планами, задавайте вопросы. Эту полезную информацию можно использовать безвозмездно и с пользой для себя.

Частная система бытового водоснабжения (из скважины). Мы вносим свой вклад самостоятельно

В сельской местности нам приходится носить воду из колодца в ведрах. Поэтому вопрос о его сохранении в загородном доме стоит остро, а колодец может стать источником водоснабжения, если подключить его к автоматической откачке. Упростите себе задачу, как сделать это самостоятельно – подробно, с помощью схем, описанных в этой статье.

Откуда брать воду

Система водоснабжения частного дома возможна из колодца, построенного из железобетона. Бетонные кольца погружаются в грунтовые воды, водоносный слой. Самое главное, чтобы вода была достаточно глубокой и чистой.

Почему стоит выбрать колодцы, а не скважины? Преимущества:

• Возможность установки погружных насосов.
• Если колодец построен правильно, в нем нет ила и песка во взвешенном состоянии.
• Его легче очистить самостоятельно.

Перечень компонентов системы водоснабжения

Для того чтобы вода попала в крышу, необходимо:

1. Колодец.
2. Накопительный резервуар (цистерна).
3. Система очистки воды.
4. Насос (внешний, подземный).
5. Внешняя (уличная, подземная) система водоснабжения.
6. Внутренняя разводка трубопроводов в доме.

Хорошо

Если у вас есть вырытый колодец, выгодно, если вода постоянно движется и находится под давлением. Грунтовые воды безнапорные и зависят от времени года, поэтому вода в колодце может “уходить” или подниматься, хотя ее химический состав остается стабильным.

Содержание воды в скважине стабильно. Количество воды в колодце зависит от глубины водоносного слоя. Есть участки, где “настоящей” воды не менее 25-30 метров, но выше лежат многочисленные “плавуны”, из-за которых трудно построить колодец. В этом случае больше подойдет колодец.

Резервуар для хранения или “гидрорезервуар”

Это важный компонент системы водоснабжения частного колодца, независимо от типа насоса. Он оснащен датчиками и автономной системой, контролирующей работу насоса.

Объем бака варьируется от 24 до 150 литров. Он не используется в качестве основного резервуара для воды. В нем содержится 1⁄2 жидкости (воды), необходимой для поддержания всей системы в нормальном рабочем состоянии. Другой 1/ 2 – сжатый воздух под давлением 1,5 атмосферы. Наличие “гидравлического резервуара” сводит к минимуму возможность гидроудара, количество холостых пусков и остановок, а также обеспечивает небольшой запас воды в случае отключения электроэнергии.

При выборе модели учитывается количество воды, используемой в день, площадь дома, само помещение, где установлен аккумулятор.

Система очистки воды

Для получения чистой воды из крана используется одна и та же система с различными типами насосов. Он представляет собой фильтр, который устанавливается вместе с обратным клапаном и помещается в скважину.

По желанию фильтры могут быть установлены рядом с краном под раковиной.

Выбор насоса

Насос для водоснабжения частного колодца является основным компонентом, и от его правильного выбора зависит бесперебойная работа системы водоснабжения. Имеются насосы:

• Насосы поверхностного монтажа. Сам насос остается на поверхности, а специальная всасывающая труба опускается в воду.
• Погружной .. Они полностью погружаются в воду на глубину, не достигающую дна около 1 метра, иначе она будет засасывать песок, который “убьет” любую современную технологию.

Первый вариант (поверхностные насосы) удобно только весной и осенью, на дачах. Насосы просты в установке, поднимают воду на высоту не более 8-9 метров, стоят дешевле и имеют низкий КПД. Но они хорошо работают только при температуре не ниже + 4C.

Для скважин глубиной более 9 метров лучше всего использовать погружной насос. Если уровень воды колеблется, лучше приобрести модель насоса с сигнальным поплавком. Если уровень воды падает до критического уровня, насос автоматически отключается.

Мощность является важным критерием выбора. Он рассчитывается на основе потребности в стоке во всех открытых точках водозабора.

Однако не стоит покупать самый мощный насос, если расход воды средний. Его “холостая, сухая” работа увеличит вероятность быстрого выхода из строя.

Какие насосы имеются в наличии?

• Вибрационные насосы. Дешевый, не очень сложный, шумный. Не подходит для автоматических систем водоснабжения. Плохо работает в грязной воде, хороший напор, малая мощность, недолговечен и хорошо горит. Подходит для временного летнего водоснабжения (Малыш-М БВ 0,12-40 10м (240 Вт).

• Центробежный. Оптимальный вариант, отвечает большинству характеристик, необходимых для скважин. Они работают на большой глубине, с хорошей производительностью, без шума. Дорого и сложно.

• Vortex. Высокоэффективные, более простые, дешевые, чем центробежные насосы, выдерживают контакт с воздухом, но не переносят даже мельчайших примесей в воде.

Как выбрать насос для скважины?

Далее рассмотрим ДВА способа подачи воды в дом:

1. Подача воды с помощью поверхностного насоса.
2. Вода с погружным насосом

Водоснабжение с помощью поверхностного насоса

Поверхностные насосы устанавливаются снаружи скважины и являются недорогими, надежными устройствами, но больше подходят для летнего использования.

Плюсы: Простота в настройке, ремонте, обслуживании.

Он устанавливается рядом с колодцем, в который опускается шланг. Он подключается к электросети.

Большой недостаток – Высокий уровень шума и подача воды с глубины менее 8 метров и только с эжектором.

Для оптимизации работы вся система должна быть автоматизирована, что также важно для безопасности. Если вода перестанет поступать, насос выключится и не будет работать.

Чтобы сделать независимую систему водоснабжения для вашего дома, вам понадобятся:

1. Поверхностный насос.
2. Резервуар для воды.
3. Реле давления.
4. Дополнительные компоненты установки.

Если у вас есть бак, вы можете хранить воду, и система не будет работать всухую, что значительно увеличит срок службы насоса. Если манометр не входит в комплект поставки резервуара, его необходимо установить отдельно.

Гидравлический резервуар или бак для бочек

Вместо напорного бака с поверхностным насосом можно установить простой пластиковый бак. Он должен быть установлен как можно выше от земли, чтобы обеспечить хороший поток воды в доме.

Чтобы сделать систему автоматической, в баке устанавливается поплавковый датчик, который показывает уровень воды и посылает сигнал на выключатель, если уровень воды значительно снизился. Насос начинает работать до заполнения бака.

Где установить? Требования к установке резервуара:

1. Близко к воде.
2. Поверхностный насос расположен в укрытии. Для летнего использования достаточно крыши, но для круглогодичного использования следует построить теплое, отапливаемое помещение.
3. Помещение насосной должно хорошо проветриваться и иметь низкий уровень влажности, чтобы металл не подвергался коррозии.
4. Помещение находится вдали от дома и от соседей, поскольку поверхностный насос шумит, и даже в подвале его необходимо звукоизолировать.

В обоих случаях убедитесь, что он находится близко к колодцу, звукоизолирован и защищен от мороза.

Для круглогодичного использования поверхностного насоса лучше построить рядом со скважиной мини-накопитель.

Как его подключить

С поверхностной конструкцией проблем меньше, чем с погружной, но для того, чтобы работа была эффективной, необходимо соблюсти ряд условий.

Список необходимых материалов и инструментов выглядит следующим образом

• Трубы, идущие от насоса к баку.
• Трубное соединение (соединяет шланг с насосом).
• Адаптер для второго впуска.
• Шланги: всасывающий шланг и шланг для полива.
• Проверьте клапан и фильтр.
• Различные крепежные элементы.

Если система оснащена напорным баком, необходимо приобрести манометр и реле давления. Поплавковый датчик необходим при установке накопительного резервуара.

Инструменты, которые вам понадобятся:

• набор гаечных ключей и разводных ключей;
• рулетка;
• изоляционные материалы;
• спиртовой уровень;
• Паяльник для пластиковых труб и т.д.

Сборка основания

Весь насосный агрегат должен быть установлен на прочном, устойчивом основании, чтобы он не мог ни в малейшей степени двигаться или вибрировать. Основанием может служить массивная деревянная полка или прикрепленная к кирпичной или бетонной стене с помощью металлических кронштейнов.

Для крепления используются анкерные болты, а под корпус лучше всего подложить резиновую прокладку. Он действует как амортизатор и гасит вибрации.

Подающий шланг

С одной (нижней) стороны к нему прикреплен обратный клапан, а сам фильтр оснащен штуцером с наружной резьбой. Можно приобрести сборную установку с фильтром грубой очистки.

Присоедините верхний конец шланга или трубы диаметром 32 мм к насосу с насадкой. Готовый шланг опускается в скважину, обратный клапан должен быть погружен в воду на глубину 30-50 см.

Установка в систему водоснабжения

После установки насоса и гидробокса обратите внимание, что горизонтальная часть шланга должна иметь небольшой уклон. Все резьбовые соединения уплотнены лентой ФУМ.

Трубы от насоса до дома могут быть поверхностными или заглубленными в землю с обязательной изоляцией.

Принцип работы трубопровода погружного насоса

Для того чтобы вода в доме была всегда, выбираем частное бытовое водоснабжение из колодца через погружной насос. Лучше сразу купить хорошие полипропиленовые трубы (или полиэтиленовые с шириной стенки 3 мм) для подачи холодной воды, а не прокладывать обычный шланг, который прослужит 1-3 сезона.

Если в доме установлен водонагреватель, проложите трубы для горячей воды с более прочным слоем алюминиевой фольги или стекловолокна.

Диаметр труб в идеале составляет 32 мм, укладываются в землю, под углом, и через каждые 15-20 см немного увеличиваются, если смотреть в направлении от строения к колодцу.

Что купить:

1. Погружной насос.
2. Веревка (линия подвеса) диаметром 3 мм и более.
3. Реле (тип RDM-5), которое работает всухую. Фитинги, краны шарового типа.
4. Фильтры для очистки крупной и мелкой грязи.
5. Манометр для контроля производительности насоса.

Трубопровод и использование простой насосной станции выглядит следующим образом

От колодца проложите внешнюю водопроводную трубу, для этого выкопайте траншею глубиной не менее 1,5-2 метров (до уровня промерзания почвы). Убедитесь, что труба изолирована. В колодезных кольцах на глубине траншеи делается отверстие, диаметр которого должен быть равен диаметру (размерам) колодезного адаптера. Такое же отверстие делается в фундаменте или под ним.

Труба состоит из 2 частей:

I – от адаптера до колодца. Эта часть содержит эжектор, фильтр и обратный клапан, который предотвращает попадание воды в скважину.

II – От адаптера в подвал и всасывающего патрубка на насосекоторый установлен в подвале. Разделите конец трубы и штуцер насоса с помощью шарового крана.

После обертывания подземной трубы лагами из полистирола или вспененного полипропилена траншея засыпается.

Схема погружного скважинного насоса для воды

Прокладка труб снаружи

Способ прокладки внешних (наружных) труб зависит от того, будет ли система использоваться летом или круглый год. Лето Затем насос устанавливается под навесом, защищенным от дождя или солнца. Трубы от насоса до дома можно проложить так, чтобы они не мешали передвижению по участку, или закопать в неглубокие траншеи.

Существенный недостаток – Систему необходимо будет устанавливать и снимать два раза в год, чтобы предотвратить повреждение от мороза и кражу насоса.

Зимний вариант более трудоемкие, дорогие, но долговечные и простые в использовании. Подача воды не будет зависеть от погодных условий.

Принцип прокладки труб в доме

Расположение труб в доме разное:

• Инлайн.
• Параллельно.

Иногда мы делаем оба варианта, при этом сантехнические приборы подключаются через коллектор, а сантехнические стояки, стиральная и посудомоечная машины – последовательно.

Т-образные трубы (последовательно)

Краны соединяются с основной трубой отводами к санитарным узлам, а затем тройниками к точкам подключения.

Это экономичный, компактный метод, требующий меньшего количества расходных материалов, а трубы можно легко скрыть под магистралью.

Недостатком такой системы является отсутствие хорошего запаса мощности при одновременном использовании нескольких точек использования. Кроме того, если одна из точек будет отремонтирована, воду в доме придется полностью перекрыть.

Коллектор (параллельно).

Это предполагает прокладку отдельных труб от основной трубы к местам использования. Для горячей и холодной воды требуются отдельные ветки.

ПреимуществоДавление воды будет одинаковым во всех точках потребления.

Недостатки:Дорогой метод, с большим количеством труб, трудно маскируемый.

Для холодной воды коллектор размещается рядом с главным вводом, а для горячей воды – рядом с водонагревателем (колонкой). Перед обоими коллекторами установлены очистительные фильтры и редуктор давления.

Принцип подачи воды

Горячая и холодная вода в доме может быть обеспечена водой:

Со “слепым” соединением. Труба заканчивается в последней точке отбора. Основным недостатком является низкое давление на конце трубы и медленный поток воды.

С круговым распределением. Устанавливается кольцевой водопровод; это особенно оправдано, если вода подается из стояка (горячая вода). Это позволяет поддерживать хорошее давление и температуру.

Специалисты рекомендуют использовать комбинацию: холодная вода подается через глухое соединение, а горячая – через кольцевое.

Приложение

Чтобы вода в загородном доме была круглый год, нужна скважина с хорошей водой, насос, подобранный по параметрам, подходящим индивидуально. Нельзя обойтись без водопроводного насоса непосредственно в колодце, срок его службы сокращается из-за влаги и холода.

Как организовать водозабор из частной скважины

Забор воды из колодцев и скважин, вырытых на собственном участке или за его пределами, является единственным вариантом для жилья, не подключенного к центральному водоснабжению. Хотя постоянное водоснабжение частного дома из колодца не так популярно, как из скважины, в некоторых случаях это более подходящее решение для домовладельцев.

Существует несколько способов подачи воды в дома из колодцев. Каждый из них заслуживает внимания и является наиболее предпочтительным в зависимости от технических возможностей конструкции, количества жильцов и частоты использования.

Рисунок 1 Схемы скважин

Специфика водоснабжения из скважины

Как правило, бытовые колодцы выкапываются глубоко в первый водоносный горизонт, и большинство источников имеют следующие функциональные и технические характеристики:

• Скважины копаются вручную и механически с использованием тяжелой техники с большими буровыми долотами или коронками. Глубина колодезных шахт варьируется от 5 до 35 метров. Они могут заходить на глубину до первого, второго или даже третьего водоносного слоя.
• Из-за небольшой глубины давление грунтовой массы на водоносные горизонты не так велико, как в колодцах. Соответственно, дебит в колодцах не такой высокий (редко превышает 1 кубический метр в час) и способен обеспечить водой с длительными перерывами или для ограниченного числа жителей (обычно не более 1 человека).
• Использование электронасосов в скважинах часто приводит к тому, что со дна поднимаются отложения и мелкие частицы песка. Поэтому установка песчаных фильтров и фильтров тонкой очистки в сетях водоснабжения является обязательной.
• Первый водный слой подвержен загрязнению поверхностными и подземными водами, поэтому качество колодезной воды в густонаселенных районах низкое. Во избежание загрязнения окружающей среды рекомендуется располагать скважины на большем расстоянии от экологически опасных объектов, чем колодцы.
• Колодцы следует периодически чистить один или два раза в год, чтобы предотвратить заиливание.
• Уровень воды в колодцах подвержен сезонным изменениям, и в жаркую погоду уровень воды может значительно понизиться.
• В отличие от водяных колодцев, которые берут воду только с помощью насоса, колодцы можно использовать без доступа к электричеству.
• В районах с более холодным климатом колодцы с высоким уровнем воды должны быть утеплены.

Рис. 2 Типы скважин

Материал конструкции скважины

После выемки грунта шахта колодца обычно заполняется колонной из различных видов строительных материалов. Затем на дно колодца засыпают гравий и песок, чтобы отфильтровать и очистить воду от глинистых примесей.

Традиционным материалом для установки колодцев являются железобетонные кольца различного диаметра и высоты. Наиболее подходящими для установки являются их разновидности с внутренним диаметром 1000 мм и высотой 890 мм (ГОСТ 8020-90) с замком. Для обеспечения высоких прочностных параметров они изготавливаются из тяжелого бетона, которым заливается арматура.

Многие используют бетонные плиты с крышкой люка, которая закрывается легкой пластиковой крышкой для герметизации шахты.

Основными преимуществами бетонных колец являются их низкая стоимость, длительный срок службы, надежность и прочность.

Более современные колонны для неглубоких скважин представляют собой секции двухслойных гофрированных труб большого диаметра (Corsis, Pragma), основным материалом которых является полиэтилен низкого давления (HDPE). Они намного проще и быстрее устанавливаются, но их высокая цена препятствует их широкому использованию.

Одним из основных применений полимерных труб является реабилитация (восстановление) частично разрушенных бетонных и загрязненных канализационных колодцев.

В торговой сети можно найти полимерно-песчаные кольца, которые производятся некоторыми коммерческими компаниями. Они имеют внутренний диаметр 960 мм, высоту около 200 мм и толщину стенки 40 мм. С их помощью можно собрать сборный стеклопакет практически любой высоты. Однако из-за высокой цены и недостаточно надежного уплотнения между кольцевыми секциями эти изделия не нашли широкого применения в домашних хозяйствах.

Другие экзотические и трудоемкие варианты устройства бытовых колодцев – выкладывание шахты бытовки из бревен, кирпича, строительных блоков, заливка ее из бетона, в силу своей непрактичности не нашли применения в быту.

Статья на эту тему:

Какие канализационные кольца используются в жилищном строительстве. В этой статье подробно рассматриваются существующие типы колодезных колец и способы установки бетонных и пластиковых колодцев.

Рис. 3 Водоснабжение частного дома из скважины с накопительным баком

Водоснабжение частного дома из скважины – варианты

Для организации автономного водоснабжения из скважины необходимо электронасосное оборудование для забора воды. Использование ручных насосов и других механизмов нецелесообразно, поскольку простой вибрационный насос можно приобрести всего за 20 долларов США.

Другое оборудование также относительно недорогое, например, начальная стоимость насосной станции с гидроаккумулятором, реле и манометром начинается от CU100.

Кроме того, владельцу придется прокладывать наружные и внутренние стояки из различных типов труб, если использовать полимеры, их стоимость также относительно невысока.

Системы с накопительными баками

Из-за относительно небольшого потока воды в колодце возможность непрерывного откачивания воды из него ограничена. Поэтому использование накопительных резервуаров, в которые периодически закачивается вода в небольших количествах, особенно полезно для неглубоких скважин с небольшой высотой.

Система хранения воды для частного дома из колодца состоит из электрического насоса и бака объемом около 200 литров на верхнем этаже или чердаке, соединенных между собой системой труб. Резервуар соединен с внутренним водопроводом, который направляет воду к точкам забора.

Установка с резервуаром работает следующим образом. Погруженный в водопроводную скважину электронасос (обычно это недорогой вибрационный насос) при включении начинает качать воду в бак на чердаке. В баке находится поплавковый выключатель, который соединен последовательно с кабелем питания насоса. Как только бак заполняется водой, поплавок поднимается, контакты цепи питания насоса размыкаются, и насос прекращает откачку.

Рис. 4 Водоснабжение частного дома из скважины с баком и повысительной станцией

Во время водоразбора вода, хранящаяся в резервуаре, расходуется, уровень воды падает, и поплавковый выключатель опускается. Контакты поплавкового выключателя замыкают цепь на насос, который затем включается и снова начинает качать воду.

Если конструкция дома не позволяет установить резервуар на первом этаже, на чердаке, его можно опустить вниз или закопать под землю. Для внутреннего водоснабжения требуется дополнительный электрический поверхностный насос или насосная станция.

Можно установить накопительный бак на дне, что не требует дополнительного электронасоса. Однако в этом случае вам придется приобрести дорогой аккумулятор большой емкости и закачивать в него воду с помощью реле давления, которое перекроет подачу воды при достижении порогового значения давления.

Недостатком схемы с накопительным баком является довольно низкое давление в системе, стандартное значение которого для отдельно стоящих домов составляет от 1,5 до 2 бар.

Система с накопительным баком сможет обеспечить напор около 1 бар, только если бак находится на 10 м выше уровня водоразборных точек. Однако из сложившейся ситуации есть выход – установить в системе водоснабжения дополнительный электрический повысительный насос.

Еще одним недостатком чердачного резервуара, помимо того, что он занимает полезную площадь, является возможность затопления дома в случае выхода из строя внутреннего поплавкового выключателя. Вариант решения проблемы – использование сливного шланга на верхней части бака, выходящего наружу.

Рис. 5 Водоснабжение отдельно стоящего дома из скважины с гидроаккумулятором

Водоснабжение с помощью резервуара под давлением

Система водоснабжения из независимого источника без напорного бака предназначена для непрерывного пополнения запасов воды во время потребления и подходит для источников колодезной воды с высоким расходом. Он состоит из погружного или поверхностного насоса, реле давления, манометра и накопительного бака.

Автономная система гидравлических аккумуляторов функционирует следующим образом. Включенный электронасос закачивает воду в трубу и гидроаккумулятор, который представляет собой металлический бак с гибкой мембраной. Когда бак наполняется водой, она давит на мембрану подключенного к нему реле давления, контакты в нем размыкаются, и цепь, питающая насос, разрывается. Как правило, верхний порог для бытового отключения устанавливается на уровне 2,5 бар.

Когда расход воды уменьшается и достигает порога включения (около 1,5 бар), электронасос снова включается и перекачивает воду. Этот процесс повторяется циклами; интервал времени между циклами определяется емкостью гидравлического бака.

Преимущество системы аккумуляторов давления заключается в том, что можно установить практически любое подходящее давление в водопроводной сети, отрегулировав порог гидронапора или приобретя модель с требуемыми характеристиками.

Благодаря использованию гидравлического резервуара с гибкой мембраной, трубопроводы не подвергаются сильному гидроудару, а количество воды, хранящейся в резервуаре, гарантирует определенный запас на случай отключения электроэнергии.

Рис. 6 Типичный вибрационный насос и схема установки

Статья на эту тему:

Колодец или скважина – мы сравниваем, что лучше и когда, конструкции, стоимость. Возможно, будет интересно узнать об особенностях индивидуального колодезного и скважинного водоснабжения. Плюсы и минусы того или иного водоснабжения.

Насосное оборудование

Для подачи воды из скважины обычно используются несколько типов электронасосов. Основными требованиями являются обеспечение основной рабочей высоты и возможность работы с низким уровнем взвешенного песка и ила.

Вибрационные насосы

Вибрационные насосы работают по принципу возвратно-поступательного движения якоря катушки, к которой при подаче переменного тока подключается поршень, собирающий воду. Вся электрическая часть заключена в алюминиевый корпус, который имеет ряд входов для воды с обратным клапаном с одной стороны и выходной напорный порт с другой.

Типичный вибрационный насос способен перекачивать воду с максимальной высотой 72 м и объемом нагнетания 1,1 м 3 /ч. Нормальный режим работы насоса определяется кривой напора, которая показывает зависимость между напором и объемом нагнетания. Это означает, что фактический объем воды, подаваемой вибрационным насосом, составляет 0,5 м 3 /ч при высоте жидкости 20 – 30 м.

Преимуществом вибрационных насосов является, прежде всего, их низкая стоимость и устойчивость к загрязнению песком и глиной в рабочей среде.

Наиболее очевидными недостатками вибрационных насосов являются их низкий КПД (около 35%), отсутствие во многих моделях встроенной защиты от перегрева, вредное воздействие вибраций на стенки скважины и нижний слой песка. Если насос используется в течение длительного времени, грунт может уплотниться, и источник слишком быстро заилится.

Также все модели вибрационных насосов не выдерживают глубокого погружения под поверхность воды, это расстояние обычно не превышает 3 м.

Характеристики насоса показывают, что его низкая производительность по воде подходит только для систем с накопительным баком.

Вибронасосы выпускают многие китайские и российские производители, садоводы-любители знают их марки: Малыш, Вихрь, Водолей, Ручеек, Молоток, Ставр, Унипамп, Оазис, Ливгидромаш.

Рис. 7 Конструкция и схема подключения электрического инфильтрационного насоса с поплавковым приводом

Погружные насосы

В Интернете представлен широкий ассортимент специализированных электрических насосов для выгребных ям, которые не работают без охлаждения водной среды. Большинство из них центробежные, т.е. они всасывают воду через крыльчатку и подают ее через центральное отверстие в корпусе к выходу.

Конструкция центробежных насосов позволяет объединять их в серию ступеней повышения давления, каждая из которых имеет собственное рабочее колесо. В результате выходное давление может быть настолько высоким, насколько это необходимо.

Большинство бытовых центробежных колодезных насосов имеют максимальную производительность около 5 м 3 /ч и могут подниматься на высоту до 50 м.

Поскольку в скважинах часто наблюдается пониженный уровень грунтовых вод из-за низкого дебита, все скважинные установки оснащены поплавковым выключателем для предотвращения перегорания обмотки двигателя.

Погружной насос обычно подвешивают в середине скважины, чтобы оставить место для поплавка.

Недостатком шахтных насосов является то, что они намного дороже вибронасосов.

Преимуществом является то, что они могут перекачивать большое количество воды, так что семья из трех-четырех человек может иметь доступ к воде.

Кроме того, центробежные погружные насосы имеют более высокий КПД – около 60%, не вызывают вредных вибраций и гораздо более надежны и долговечны в эксплуатации по сравнению с низкокачественными насосами.

Стоит отметить, что для подключения и автоматизации работы электрических погружных насосов требуется реле давления и холостого хода, емкость для аккумулятора и манометр. Эти устройства обычно размещаются в доме, реже – в колодце, который представляет собой надземное сооружение рядом с источником.

Существует также несколько моделей винтовых насосов для скважин (Unipump), которые не подвержены каким-либо проблемам в загрязненных средах.

Все производители электронасосов из Китая, России и Европы занимаются производством глубинных насосов. Наиболее известные марки: DAB, Gardena, Speroni, Belamos, Jileks Vodomet, Grundfos, Vodotok, Aquario. Стоимость самых дешевых моделей российско-китайских насосов составляет около 9000 рублей, самые дорогие насосы DAB стоят до 50 000 рублей.

Рис. 8 Внешняя и внутренняя конструкция насосных станций

Насосные станции

В то время как описанные выше электрические скважинные насосы требовали установки дополнительного гидравлического реле, накопительного бака и манометра, насосная станция объединяет насос и вышеперечисленные устройства в единый блок.

Насосная станция располагается на поверхности земли, а уровень грунтовых вод в скважине не должен опускаться ниже 8-9 м от корпуса насоса.

На больших расстояниях напорный шланг не сможет забирать воду, и станция не будет работать.

По этой причине станции часто размещают рядом с колодцем или в доме, если расстояние между зданием и источником небольшое.

Напорные характеристики большинства станций соответствуют характеристикам погружного электрического скважинного насоса. Максимальная производительность разгрузки составляет 5 м3/ч, а высота разгрузки – 50 м.

Преимуществом установки насосной станции является ее простота. Для подключения бака, реле давления, манометра и электронасоса не требуется никаких труб или фитингов.

Станции выпускаются широким спектром российских, китайских и европейских производителей, наиболее известные марки – Gardena, Belamos, Джилекс, Denzel, Grundfos, Metabo, Elitech, Marina, Al-Ko, Quattro Elementi, Wilo, DAB.

Особенности всех станций – их относительно низкая цена по сравнению со стоимостью приобретаемых ее отдельных компонентов, хороший аппарат можно купить за 6000 – 7000 рублей.

Недостатком является высокий шум при работе, поэтому рекомендуется устанавливать их в подвале с хорошей звукоизоляцией или на улице под навесом.

Рисунок 9 Станция и подключенные трубы из ПНД и ПП

Наружные и внутренние водопроводные трубы

Для подачи воды из скважины в дом трубы прокладываются под землей, и альтернативы полиэтиленовым трубам низкого давления (ПНД) нет.

Черные водопроводные трубы ПНД изготавливаются из первичного полиэтилена и имеют синюю полосу на боковой оболочке. Их размер определяется наружным диаметром, наиболее распространенными из которых являются 25 и 32 (в 1 и 1 1/4 дюйма).

Соединения труб из ПНД производятся с помощью компрессионных фитингов из того же полимерного материала.Современные фитинги имеют широкий ассортимент переходных муфт, отводов, тройников. Они имеют стандартную трубную резьбу, которая идеально совпадает со стальной.

Самый быстрый, экономичный, надежный и долговечный вариант прокладки внутреннего водопровода в частном доме – это использование полипропиленовых труб.

Основная проблема заключается в их пайке, которую могут выполнить специалисты с большим опытом. Вы можете сэкономить значительную сумму денег, самостоятельно освоив эту простую процедуру. Паяльник ценой 3000 рублей окупит себя и вполне подойдет для небольших объемов пайки.

Выбор других материалов для внутренних трубопроводов, например, таких металлов, как медь, нержавеющая сталь, приведет к созданию гораздо более дорогой и непрактичной водопроводной системы. Эти материалы в основном используются для сетей централизованного теплоснабжения.

А другие виды полимерных труб, в основном из сшитого и армированного полиэтилена (металлопластика), более дороги в монтаже из-за высокой стоимости компрессионных фитингов и необходимости использования специальных инструментов.

Похожие статьи:

Паяльник для полипропиленовых труб – виды, характеристики, цены. В отдельной статье описаны типы паяльников, методы пайки труб и ценовые категории.

Рис. 10 Использование вибрационных насосов в отстойниках

Монтаж системы водоснабжения из скважины

При установке автономной системы водоснабжения из скважины необходимо учитывать следующие нюансы.

Внешняя труба ПНД от скважины должна быть проложена под землей. В этом случае он не будет мешать участку и не будет высыхать и трескаться под воздействием ультрафиолетового излучения.

Если вы планируете подавать воду в дом круглый год, необходимо позаботиться о защите подземной трубы от мороза.

Есть два варианта. Первый – прокладка водопровода в земле ниже уровня промерзания, который в глубине страны составляет около 1-1,5 м.

Второй вариант – поместить внутрь трубы ПНД специальный самонагревающийся электрический провод. Для этого метода кабели продаются в распределительной сети в комплекте с тройниками для подключения к трубе.

Некоторые пользователи считают, что утепление подземной трубы предотвратит ее замерзание зимой, поэтому глубину можно уменьшить до 300 – 500 мм. Однако это не так – изоляция лишь увеличивает время, необходимое для замерзания труб, и не предотвращает образование льда при длительных морозах.

Еще одним нюансом всех работ является размер скважины. В связи с необходимостью прокладки трубопроводов внутри, ширина колец должна быть достаточной для размещения в яме одного рабочего.

Рис. 11 Схема водопроводной системы для электрического погружного насоса

Погружные насосы в скважине

Чтобы разместить погружные насосы в отстойнике, необходимо выполнить следующие действия

• Сначала выкапывается траншея от дома до колодца. Необходимо обеспечить уклон примерно 10-30 мм на погонный метр в сторону колодца для отвода воды из внутреннего водопровода в источник. По ГОСТу он должен составлять 30 мм, но в данном случае это не играет большой роли.
• Для облегчения работы траншея немного расширяется вокруг скважины, а в бетонной стене с помощью перфоратора просверливается отверстие.
• Труба ПНД и силовой кабель, помещенные в изолированную гофрированную трубу, укладываются в траншею, а их концы вставляются через отверстие в скважину.
• Подготовьте электронасос к погружению, подсоединив отрезок напорного шланга ПНД и привязав к нему кабель. Затем соедините напорный шланг, трос и электрический кабель вместе с помощью пластиковых кабельных стяжек.
• В колодец устанавливается складная лестница, один из рабочих поднимается по ней и опускает насос на дно. Затем он поднимает его на высоту 400-500 мм и делает отметку на трубе ПНД напротив входа в домовой водопровод.
• Напорная труба ПНД обрезается по высоте знака, затем устанавливается кронштейн для подвешивания насоса. Для этого используется специальный угловой кронштейн из перфорированного металла.

Рис. 12 Установка погружного выгребного насоса – основные шаги

• Расположите опорную стойку напротив внутренних стенок скважины, разметьте и просверлите отверстия буром подходящего диаметра с помощью перфоратора.
• Прикрепите опорную стойку, вбив специальные анкеры с шестигранной головкой, а затем затяните болты гаечным ключом.
• Прикрутите напорную трубу насоса HDPE к трубопроводу дома с помощью углового компрессионного фитинга.
• Затем подвесьте насос на кабеле к кронштейну, соедините его силовой кабель через термоусадочные муфты с электрическим кабелем, выходящим из дома.

На этом установка погружного насоса завершена.

Однако трубопровод внутри скважины часто бывает сложным.

В верхней части бетонного кольца проделывается сквозное отверстие, в котором закрепляется труба с краном для полива сада. Кусок трубы подсоединяется к напорному шлангу.

Также установите тройник с боковым краном на горизонтальном участке напорного шланга. Это необходимо для слива воды из системы.

Для поворота рычага сливного шара и поливочного крана используются длинные сварные полипропиленовые стержни, рукоятки которых подводятся вплотную к краю колодца и крепятся к его стенкам хомутами.

Рис. 13 Схема подключения для водоснабжения из колодца в одноквартирном доме

Установка насосной станции

Если колодец находится недалеко от дома, целесообразно использовать насосную станцию для забора воды из колодца. Его установка намного проще, чем установка погружного насоса, и состоит из следующих шагов:

• Выкопайте траншею в земле ниже уровня промерзания, вставьте трубу ПНД и протолкните ее через отверстие в стенке бетонного кольца.
• Вертикальный напорный шланг подключается к горизонтальному участку трубы через угловой фитинг ПНД, располагая конец на расстоянии 400 – 500 мм от поверхности дна. Некоторые пользователи устанавливают сетчатый фильтр на всасывающую трубу, чтобы отсеять более крупные частицы песка.
• Подземный трубопровод выводится наружу с помощью угловых отводов и подключается к насосной станции с помощью фитингов и отрезков труб ПНД. Само устройство может располагаться как внутри дома, так и снаружи под навесом или пристройкой.
• Он соединен с выходом электронасоса полипропиленовой трубой, идущей в дом. При установке обязательно нужно установить как минимум два картриджных фильтра для отделения крупного и мелкого песка.

Рисунок 14 Стоимость распространенного оборудования для скважинных насосов

Скважина для водоснабжения дома на одну семью – это универсальный вариант, который может удовлетворить потребности в воде при частых отключениях электроэнергии. Как правило, водозабор из скважинного источника рассчитан на небольшие объемы для удовлетворения потребностей одного человека или периодически проживающих в доме (даче).
