Водосточная система своими руками: все о строительстве водосточной системы для дачи и частного дома

Бывает, что долгожданный дождь в самый разгар сезона становится настоящим бедствием для владельца коттеджа. В результате продолжительного летнего ливня, а также во время весеннего паводка на участке может образоваться настоящее озеро.

Чтобы избежать застоя воды, необходима система сбора и отвода воды с участка. Если вы построите систему отвода дождевой воды своими руками, затраты будут минимальными.

В статье подробно представлен для рассмотрения принцип компоновки системы дождевой канализации, описаны компоненты конструкции. Мы объясняем, как лучше его построить и как его поддерживать. С нашими советами организация системы отвода дождевой воды не вызовет ни малейших проблем.

Варианты отвода дождевой воды

Система ливневой канализации представляет собой довольно специфическое сооружение. Вода, перемещаемая через эту систему, содержит как мелкий, так и крупный мусор. Следовательно, система ливневой канализации должна быть оснащена системой первичной очистки.

Система может различаться по объему воды, который она способна вместить, конструкции системы и времени эффективной работы.

Исходя из конструкции системы, можно выделить 3 типа ливневых канализаций:

1. Открыть. Он имеет самую простую конструкцию, его легко реализовать, а затраты на него невелики.
2. Закрыто. Этот вариант является более сложным. Здесь вам придется иметь дело с подземными трубами, подводками. Систему следует планировать заранее, а установку лучше поручить специалисту.
3. Смешанный. Выбирайте, когда не хватает денег на реализацию варианта 2, и если вы хотите охватить большую территорию. Это нечто среднее между первыми двумя.

Первый тип системы отвода дождевой воды выполнен в виде водосточных желобов, встроенных в дорожное покрытие. Это позволяет воде стекать в специально отведенное место или просто в сад. Второй тип системы располагается ниже уровня земли, что требует значительных земляных работ и финансовых ресурсов.

Этот тип системы отвода дождевой воды в основном устанавливается при застройке участка, так как это более простой вариант замораживания. Система не вычерпывается до максимальной глубины в один метр, но и зимой и ранней весной не задействована.

Трубы закапываются ниже точки замерзания, чтобы предотвратить замерзание канализации. В третьем типе ливневой канализации дренажные элементы частично находятся как над, так и в земле.

Проектирование системы ливневой канализации всегда индивидуально. Маловероятно, что найдутся районы с абсолютно одинаковыми условиями. Они всегда будут отличаться если не по рельефу, то по планировке, свойствам почвы, количеству хозяйственных построек.

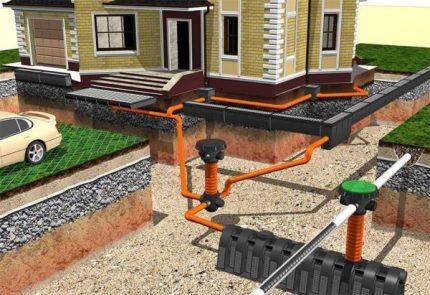

Основные элементы классической канализационной системы

Ливневые стоки могут быть точечными или линейными. Первый вариант – сбор воды с поверхностей, не впитывающих влагу, таких как крыша и асфальтированные поверхности. При линейном методе сточные воды поступают в резервуары для сбора, а затем в систему инфильтрации.

При линейном методе дренажа вода стекает в желоба, расположенные на дорожках и площадках. Упрощенный вариант системы отвода дождевой воды состоит из следующих компонентов:

• центральная труба, которая прокладывается под слоем грунта и финишным слоем тротуара и несет собранную воду к концам системы;
• водостоки, основная часть системы, которая транспортирует излишки воды к грату; эффективность дренажной системы во многом зависит от них;
• водосточные желоба – располагаются под трубой или в низкой точке двора, собирая жидкость;
• фильтры и распределители – невидимые, но критически важные компоненты.

Все компоненты, составляющие систему, одинаково важны. Если хоть один из них выходит из строя, снижается производительность всей конструкции.

Типы отводов дождевых вод в канализацию

Назначение водосточного желоба – собирать влагу, поступающую из труб, тротуаров двора. Это первый элемент, который принимает на себя весь объем воды, вытекающей из канализационной системы. При выборе ливневой канализации следует руководствоваться такими данными, как среднее количество осадков, их интенсивность, рельеф местности и площадь, занимаемая ливневой канализацией.

Можно приобрести чугунную или пластиковую ливневую канализацию. Первые предпочтительнее при больших нагрузках, а вторые привлекательны умеренной стоимостью, небольшим весом, что упрощает монтаж. Более дешевый вариант – сделать короб ливневой канализации в собственном загородном доме из кирпича.

Стены шахты выкладываются кирпичом, оставляя отверстие для трубы, а затем оштукатуриваются изнутри. Еще лучше оставить зазор между стеной фундамента и крышкой и залить его бетоном. Дно водоприемника должно быть забетонировано.

Этот важный элемент также выполнен из бетонных колец. В этом случае нижнее кольцо можно приобрести со сборным дном, и вам не придется заливать плиту. Иногда заводские водоотводы продаются в комплекте с корзиной’ сифоном’ декоративной решеткой.

Наиболее часто используемые в индивидуальном строительстве пластиковые или композитные водосточные желоба изготавливаются в форме куба со стороной 30-40 см с каждой стороны. Имеются адаптеры для вставки труб снизу и с любой стороны изделия.

Чтобы не засорять трубы отходами, попадающими через ячейки решетки, впускные отверстия оснащены корзинами. Как только они заполняются, их вынимают и очищают, а затем устанавливают на место.

В конструкции заводских водостоков предусмотрены перегородки, которые делят внутреннее пространство на ячейки и создают гидроизоляцию. Это предотвращает просачивание запаха разлагающихся органических веществ наружу.

Производительность точечного дренажа зависит не только от его объема, но и от места его установки. Его необходимо разместить под водостоком или в месте, где постоянно скапливается влага. При установке под трубой потоки должны точно попадать в центр решетки, иначе часть воды будет разбрызгиваться на фундамент или тротуар.

Зачем нужны пескоструйные аппараты?

Дождевая и талая вода в любом случае содержит определенный процент нерастворимых частиц. Если пескоуловители не включены в систему, загрязняющие вещества будут оседать в канализационной системе, и она перестанет полноценно функционировать. Промывка системы стоит дорого.

Пескоуловитель – это “камера”, установленная ниже по течению от точечных приемников, где вода сбрасывается в подземные трубы. Он сконструирован таким образом, что скорость потока воды уменьшается по мере его поступления в камеру.

В результате под действием силы тяжести взвешенные частицы падают на дно, а выделяющаяся из них жидкость выходит через специальное отверстие. Песколовка имеет форму ловушки с несколькими камерами, расположенными горизонтально или в виде вертикальной камеры.

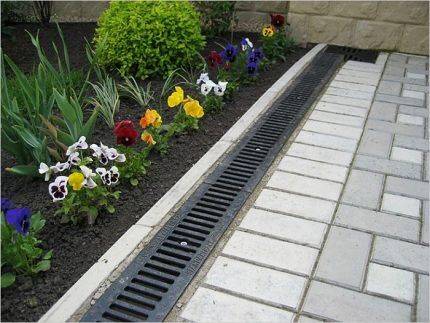

Что такое дренажные каналы?

Если гидроизоляция вокруг дома уже выполнена, но о дренажной системе не позаботились, выходом из ситуации могут стать дренажные каналы, которые также называют линейными дождевыми водостоками. Бетонные или пластиковые каналы укладываются по краю столешницы, параллельно дорожкам и свесам крыши с небольшим уклоном.

Линейные водостоки собирают воду как с водостоков крыши, так и со всего двора’ покрытого асфальтом или плитами. Такой дренаж может охватывать гораздо больше объектов, чем точечный дренаж. При покупке сборных водостоков необходимо обращать внимание на такие важные параметры’ как класс несущей способности и предел механической прочности.

Самые слабые продукты обозначены как A15. Это означает, что они могут использоваться с максимальной нагрузкой 1’5 т. Они установлены по периметру здания в удобных для пешеходов и велосипедистов местах. Изоляция класса B125 может выдерживать нагрузку до 12,5 т без нарушения целостности. Они не повреждаются под весом автомобиля и поэтому подходят для гаражей.

Для частного жилья не обязательно покупать массивные бетонные желоба – вполне подойдут пластиковые водостоки. Они имеют класс стойкости A’ B’ C. Материал – полиэтилен или полипропилен.

Гидравлическое сечение”, сокращенно DN, является важным параметром при выборе каналов. Он должен соответствовать диаметру труб, подводящих воду к элементам. Для пластиковых каналов значение DN варьируется от 70 до 300.

Длина стандартного желоба составляет 1 м. Изделия оснащены системой фиксации, с помощью которой желоба можно выравнивать, соединять с трубами или разветвлять. Разумный выбор для коттеджей и частных домов – модели от DN100 до DN200.

Как выбрать трубы?

Согласно СНиП (Строительные нормы и правила для ливневой канализации), трубы могут быть изготовлены из металла, асбеста или пластика. Пластиковые трубы – самый распространенный выбор для частных домов и коттеджей. Они легкие, декоративные, не ржавеют, их монтаж прост, но механическая прочность материала по сравнению с металлом низкая.

После выбора материала необходимо также определиться с диаметром труб.

Отправной точкой является максимальный объем дождевой и талой воды, который необходимо отвести. Это определяется по формуле:

Q=q20×F×Ψ.

Вот: Q – требуемый объем’ q20 – коэффициент’ характеризующий интенсивность дождя в течение 20 сек. (л в сек. на га). F – площадь ограждения в га’, если крыша скатная’, то площадь рассчитывается по горизонтальной плоскости. Ψ – коэффициент поглощения.

На основании рассчитанного значения и с помощью таблиц Люсина определяется не только диаметр, но и наклон системы.

При правильном диаметре труб система дождевой канализации может справиться даже с самыми сильными осадками. Если в трубу поступают потоки из нескольких водостоков, то они суммируются. Практики обычно используют уклон 20 мм/м2 для труб диаметром 110 мм и желобов того же диаметра.

Если труба соединена с водосточным желобом, уклон немного увеличивают, чтобы избежать застоя воды, и уменьшают уклон на входе в песочницу. Это замедляет поток воды, и на дно оседает больше взвешенных частиц.

Вода в дренажной системе этого типа отводится самотеком, что обусловлено уклоном образующей дренажной трубы. Здесь нет напорных насосов, поэтому нет необходимости искать профессиональную команду, чтобы сделать систему отвода дождевой воды для вашего дома или приусадебного участка.

Все работы могут быть выполнены самим владельцем. Расчеты по отводу дождевой воды подробно описаны в этой статье, которую мы рекомендуем прочитать.

Где мне нужен люк и канализация?

Как и любая система’ состоящая из подземных труб’ система дождевой канализации должна иметь люк.

Установка люка рекомендуется при следующих обстоятельствах:

• Когда 2 или более потоков сходятся;
• Когда необходимо резко изменить высоту, направление или наклон трубы;
• Когда необходимо перейти на трубу большего диаметра.

Канализационные колодцы также предусмотрены через определенные интервалы вдоль прямых участков прокладки. Если диаметр колодца менее 150 мм, то следующий колодец находится на расстоянии 30-35 м. При диаметре 200 мм – от 45 до 50 м’, а если диаметр 0,5 м’, то расстояние между ними увеличивается до 70-75 м.

Диаметр частного бытового колодца не превышает 1 м. Чем глубже скважина”, тем больше должен быть диаметр.

Некоторые владельцы строят колодцы по старинке – из кирпича или железобетонных колец. Другие предпочитают более современные материалы – пластик и стекловолокно. Люки бывают складными или сплошными.

Они имеют цилиндрическую форму с полностью закрытым дном и отверстием в верхней части. Для соединения труб используются фитинги. Несколько собранных входов также используются в качестве люков.

Для того чтобы направить собранную воду на очистные сооружения или в дренажную канаву, к системе присоединяется коллектор. Иногда эту роль выполняет большой пластиковый колодец. Запечатав выходы, его превращают в резервуар для хранения. Для утилизации воды используется погружной насос.

Под коллектором также используются трубы большого сечения – железобетонные или пластиковые с подсоединенными к ним всеми трубами. Сборный резервуар для подземного использования также доступен на строительном рынке. Существуют многокамерные резервуары, в которых дождевая и талая вода очищается так же, как в септиках.

Как установить систему ливневой канализации?

Системы ливневой канализации устанавливаются так же, как и обычные канализационные системы. В любом случае, строительству системы ливневой канализации предшествует расчетливый выбор необходимых материалов. Дождевая вода собирается на крыше дома, прежде чем попасть в трубы, поэтому логично, что строительство дренажной системы начинается сверху здания.

Чтобы установить водосточные желоба, отметьте верхнюю и нижнюю точки на крыше, а затем проведите между ними линию. Вдоль этой линии будут установлены водосточные желоба с учетом уклона. Направление установки зависит от положения водосточных труб.

Для крепления желобов и труб устанавливаются кронштейны, закрепляемые саморезами. В нижних точках необходимы воронки, чтобы вода попадала в водосток. При установке водостоков и труб на стыки наносится герметик. Иногда на краях элементов имеются заводские уплотнения для обеспечения плотного соединения при их стыковке.

Собранная с крыши вода по желобам стекает по вертикальным водосточным трубам в систему дождевой воды. Рабочий цикл линейной ливневой канализации, независимо от ее технической сложности, включает ряд традиционных этапов, это:

Отвод дождевых и талых вод из точечных источников

Первым этапом является разграничение системы трубопроводов – состоящей из каналов, приемников, колодцев. В места всех элементов вбиваются штифты. Для получения полной картины между колышками вставляется струна. На втором этапе необходимо выкопать траншею и небольшие отверстия для водостоков. На дно укладывается подушка из песка.

Если существует риск проникновения корней в трубопровод”, дно покрывается геотекстилем. Процесс установки начинается с установки коллекторов люков.

Затем следуют более мелкие компоненты, такие как водоприемники, пескоуловители и желоба. Все это соединяется с трубами расчетного диаметра под уклоном, выбранным из таблицы или рекомендованным СНиПом. Во время укладки труб не должно быть провисаний.

Собранная конструкция проходит испытания. Каждая секция заливается водой для проверки герметичности соединений. Количество воды, втекающей и вытекающей, должно быть примерно одинаковым. Можно обнаружить такой дефект, как провисание, о котором будет свидетельствовать значительная разница в объеме воды на входе и выходе.

Если тесты покажут отсутствие проблем’ система будет засыпана слоем песка и цемента и грунтом. Иногда некоторые части ливневой канализации соединяются с дренажной системой. В этом случае трубы первого должны находиться выше второго, но могут быть подключены к одной канализации.

Подключение системы ливневой канализации к обычной системе бытовой канализации не допускается. Это может привести к перегрузке последнего со всеми вытекающими отсюда негативными последствиями.

Примером может служить строительство ливневой канализации с точечными дренажами. Он был построен с использованием канализационных труб. Причиной был застой воды на поверхности из-за отсутствия инфильтрации в грунт, обусловленный глинистой структурой почвы.

Водосточная канализация в отдельно стоящем доме своими руками: инструкция + фото и видео

Дожди и тающий снег наносят большой ущерб фундаменту дома и самой земле. Образуется избыточная влага, которая плохо влияет на асфальтированные дорожки на участке.

Лужи выглядят не эстетично, и наступать в них неприятно. Чтобы минимизировать эту проблему, в частном доме устанавливается ливневая канализация.

Она может быть выполнена во время строительства или организована после его завершения.

Установка ливневой канализации в частном доме

Схема

Первое, что необходимо сделать, – это схема дренажа.

Важно, чтобы

Поскольку вода отводится под действием силы тяжести, схема дренажа основывается на самой высокой и самой низкой точке участка. Самая низкая точка – это склон, где вода отводится в пруд или водосборник.

При создании плана важно учитывать, что дренаж может быть внешним или подземным.
Внешний дренаж состоит из желобов, решеток и пескоуловителей.

В землю закапываются трубы (дрены), которые транспортируют излишки жидкости из дренажных труб и канализационных колодцев.

Установить систему отвода дождевой воды своими руками несложно.

Материалы

После составления плана необходимо рассчитать количество необходимого материала:

• Дренажные каналы
• Точечные дренажи
• Кровельные водостоки
• Внешние водостоки
• Сетка
• Песок
• Чипсы
• Отстойники
• Герметик
• Цемент
• Торцевые заглушки
• Адаптеры для колена шины
• Кронштейны

Для отвода дождевой воды используются изделия из пластика, чугуна и металла.

Чугун – очень прочный и долговечный материал, но он не подходит для ливневых стоков в загородных домах, поскольку очень тяжелый.

Металлические водостоки легче по весу, имеют антикоррозийное покрытие, хорошую долговечность.

Лидирующее положение на рынке занимают изделия из пластмассы. Материал легок, долговечен, не подвержен коррозии и воздействию химических веществ и прост в установке.

Лотки выпускаются в трех формах:

• U-образная
• U-образная
• Щелевой

U-образные каналы чаще всего используются в сельской местности.

Щелевые желоба подходят для установки на тротуаре или дорожке. Они не имеют решетки, между плитками или у края асфальта будет видна узкая щель, через которую протекает вода и вся она попадает на тротуар.

U-образные дренажи отличаются только формой. Наличие углов в дренажной системе не всегда хорошо.

Установка дренажей

Водостоки – это трубы и желоба, которые устанавливаются на свесе крыши и в углах здания для отвода осадков.

• Водостоки Устанавливаются на краю крыши, а трубы располагаются перпендикулярно земле от желоба к водосточному желобу.
• Дренажный короб. Тип небольшого квадратного колодца. Сверху он имеет решетку, а внутри – ящик для песка и фильтр. Он также имеет соединения для слива.
• Инспекционная камера. Эта конструкция должна быть установлена для проверки внутренней дренажной системы и ее очистки.

Когда план готов и все необходимые материалы закуплены, можно приступать к монтажу.

Дренажный канал своими руками

Установка

• На крыше установлены водосточные желоба. Они монтируются на крыше с помощью специальных кронштейнов.
  Обратите внимание, что желоб должен проходить под крышей только на 1/3 пути, иначе вода с крыши не будет стекать в желоб.
• После установки желобов можно приступать к монтажу водосточных труб. Вы сами решаете, установить два или больше. Трубы крепятся к стене с помощью кронштейнов.

Для справки. Дренажные трубы могут быть соединены с водостоком или без него.

После того как вы закончили с дренажной трубой на доме, необходимо установить точечные дренажи.

Под водостоком выкапывается яма, немного большая, чем водоприемник, и от каждого водоприемника прокладывается траншея с трубами.

Первый водоприемник устанавливается в самой высокой точке участка, остальные располагаются ниже. Наклон труб – от первой к следующей. Таким образом, организуется самотечный поток.

Для лучшей фиксации водоприемник укладывается на бетонный раствор или подстилающий слой из щебня и песка.
Траншеи для труб засыпаются гравием и песком.

Важно: Сетка приемника должна быть на 0,5 см ниже уровня дорожного покрытия.

После подключения труб к водоприемнику его накрывают решеткой.

Для справки. Точечные короба используются не только для отвода воды с крыши, но и как самостоятельный элемент. Он устанавливается на автостоянке или детской площадке в самой низкой точке.

Дренаж

Это делается с помощью дренажей, подключенных к системе общественной ливневой канализации:

• Это уменьшает количество колен и труб, что очень важно, поскольку систему необходимо регулярно чистить. От колодца труба идет к резервуару или водохранилищу.
• Инспекционный (дренажный) колодец. Он устанавливается на стыке труб. Это полая труба с дном и люком. Отверстия для слива делаются на определенном расстоянии от дна. Соединение осуществляется с помощью резиновых уплотнителей и прокладок. Сам люк устанавливается на бетонную плиту или песчано-гравийную подушку.
• От дренажного колодца труба ведет к резервуару, водохранилищу или к дренажному полю. Резервуар собирает всю жидкость, оседает там, где оседает мусор, затем вода может быть использована для полива или слита в близлежащий водоем, если такового нет, то создаются дренажные поля, которые сбрасывают воду в землю.
• Наружная ливневая канализация может быть установлена двумя способами.

Ливневая канализация является частью дренажной системы или работает как самостоятельное сооружение.

В первом варианте вода сбрасывается в проложенные трубы. Что означает создание отверстий и связей с системой. Установка является более сложной. Не имеет значения, какой тип слива вы выберете. Сами магистрали проложены по той же схеме.

Все желоба, как и трубы, укладываются под уклоном. Для установки желобов необходимо сделать траншею, которая будет больше, чем желоб.

Укладка должна начинаться с самой высокой точки.

Каналы соединены друг с другом, соединения герметизированы.

Кормушки могут быть с решеткой или без нее. Решетка защищает от мусора, травм и выполняет декоративную функцию.

Дренажные желоба лучше всего устанавливать на цементный раствор, чтобы предотвратить их выдавливание в холодное время года и размывание во время сильных дождей.

Если дренажные изделия изготовлены из пластика, то сразу после заливки раствора следует установить сетку для смягчения деформации.

На первое входное отверстие устанавливается заглушка. Последний из них оборудован песчаной ловушкой.
При сбросе воды в канализацию на каждом стоке должен быть установлен пескоуловитель.

Важно. Решетка водостока должна быть на 0,5 см ниже поверхности.

Вода из поверхностного дождевого стока сбрасывается в пруд или резервуар.

Если поверхностный слив соединен со скрытым сливом, то необходимость в сливе отпадает.

Принципы установки

Существует несколько правил, которые необходимо соблюдать, чтобы обеспечить беспроблемную установку и долгий срок службы дренажной системы:

1. Все трубы и водопропускные трубы прокладываются под наклоном, от самой высокой точки земли к самой низкой.
2. На каждые 30 м трубы приходится одна инспекционная камера
3. Минимизируйте количество поворотов в системе.
4. Регулярно очищайте водоприемники и дренажи.
5. Не забудьте установить пескоуловители и заглушки.
6. Все соединения должны быть герметичными.

Если вы будете соблюдать все эти правила, вы легко сможете установить функционирующую систему отвода дождевой воды.

Монтаж и прокладка системы дождевой канализации в отдельно стоящем доме

Лужи, появляющиеся после дождя, – довольно распространенное явление, но мало кто задумывается о том, что довольно опасное для владельцев частных домов, поскольку может привести к затоплению здания и разрушению его опор.

Чтобы избежать неприятных последствий, эксперты рекомендуют установить систему отвода дождевой воды. О том, как это сделать, пойдет речь в этой статье.

Свойства и назначение

Ливневая канализация или дождевая канализация, как ее часто называют, представляет собой систему водопроводных труб, а также фильтров и различных устройств, используемых для эффективного удаления избыточной влаги с вашего двора. Это основное назначение ливневой канализации, но спектр ее функций не ограничивается дренажом:

• с помощью дождевой канализации можно организовать полив сада и огорода на приусадебном участке, положительное влияние талой воды на рост и развитие растений известно каждому владельцу приусадебного участка
• увеличить долговечность здания и повысить прочность и устойчивость его фундамента – это происходит благодаря тому, что система отвода дождевой воды предотвращает чрезмерное пропитывание фундамента водой, а также препятствует развитию грибков и плесени;
• Хорошая фильтрация воды и удаление песка и другого мусора;
• Сохраняет целостность тротуарной плитки и асфальтового покрытия, которые часто повреждаются потоками воды;
• Минимизация риска попадания воды в цоколь;
• Устранение образования луж и грязи на участке после дождя.

Компоненты системы отвода дождевой воды

Установка системы отвода дождевой воды в частном доме и на бунгало предполагает наличие в его конструкции определенных компонентов.

Хорошо

Раньше считалось, что он должен быть большим, но современная промышленность предлагает колодцы разных объемов, выбор которых зависит от размера крыши, площади участка и среднего количества осадков в регионе. Как правило, колодцы изготавливаются из бетонных катушек, а нижнее кольцо должно иметь дно – именно это отличает простые колодцы от колодцев для дождевой воды.

Пластиковые люки также могут быть использованы для создания эффективной системы отвода дождевой воды. Они закапываются на необходимую глубину, устанавливаются на бетонную площадку и закрепляются прочными цепями, чтобы предотвратить их всплытие.

Пластиковые баки хороши тем, что они полностью защищены от протечек, в отличие от конструкций с кольцевым креплением.

Крышка люка над люком

Люки могут быть изготовлены из различных материалов – резины, пластика или металла, выбор здесь зависит только от личных предпочтений домовладельца. Какой бы состав ни использовался, колодец должен быть вырыт так, чтобы верхний край его крышки находился на 15-20 см ниже поверхности земли.

Под установку крышки люка часто выкладывают кирпичную горловину, это позволяет высадить сверху газон или цветы, чтобы участок не выделялся среди других насаждений.

Однако многие люди покупают готовую крышку люка. В этом случае почва покрывается тонким слоем – всего 4-5 см, но газон будет выделяться на фоне других и привлекать внимание к тому, что находится под ним. Люки обычно поставляются в черном цвете. Однако на рынке также можно найти красные и желтые варианты.

Точечные дренажи

Это небольшие резервуары, которые устанавливаются в местах наибольшего скопления осадков, например, под водосточными трубами и в самых низких частях двора. Они изготавливаются из бетона или пластика, причем первые часто используются для врезного отвода дождевой воды. В этом случае их устанавливают один на другой, добиваясь нужной высоты. Однако в последнее время в продаже появились вводы из пластика.

Внешние илоуловители

Это устройства, которые используются для сбора осевшего песка и другого тяжелого мусора. В основном они изготавливаются из пластика, стоят недорого, но обладают очень высокими эксплуатационными характеристиками. Песколовки обычно устанавливаются на расстоянии друг от друга.

Эти устройства требуют периодической очистки, что гораздо проще и быстрее, чем очистка всей дренажной системы.

Сетки

Решетки устанавливаются таким образом, чтобы отводилось как можно больше воды. Решетки выпускаются в следующих вариантах:

• чугун – Чугунные решетки – надежные и долговечные изделия, но лакокрасочное покрытие служит не более 3 лет и значительно снижает общую эстетику конструкции;
• сталь – дешевый вариант, но самого низкого качества – сталь подвержена коррозии, поэтому даже через 1-2 года такие решетки начинают ржаветь;
• алюминий – Используется не чистый металл, а его сплавы. Такие варианты предпочтительнее, поскольку отличаются прочностью и привлекательным внешним видом, но их цена достаточно высока.

Трубы

Ни одна система ливневой канализации не может обойтись без труб, обычно изготовленных из красного полиэтилена. Они имеют гладкие стенки, что значительно повышает их пропускную способность. Однако можно использовать и чугунные или асбестовые варианты, которые могут служить долгое время, обеспечивая эффективный дренаж.

Диаметр труб во многом зависит от общей разветвленности системы, но учтите, что он не должен быть меньше 15 см, оптимально, если диаметр больше.

инспекционные камеры

Это небольшие колодцы из пластика или бетона, которые устанавливаются в тех случаях, когда трубопровод длинный или имеет несколько ответвлений. Они используются для прочистки труб в случае засорения.

Следует отметить, что не каждая система отвода дождевой воды содержит все эти элементы, но они могут быть использованы для создания эффективной системы любой сложности.

Типы водосточных систем

Существует несколько основных типов систем отвода дождевой воды, устанавливаемых в частных домах.

Открыть

Это относительно простая система, которую вы даже можете настроить самостоятельно. Она состоит из сети поверхностных водостоков, в которые вода поступает по ливневым трубам и откуда стекает в специальные резервуары или в систему общественной канализации.

Желоба изготавливаются из металла, пластика или бетона и закрываются сверху решетками, которые защищают их от попадания крупного мусора, а также выполняют декоративную функцию.

Такая система в частном доме может быть довольно обширной, собирая излишки влаги с тротуаров, садовых дорожек и других видов мест.

Прилагается.

Этот тип системы отвода дождевой воды также называется точечным дренажом, в этом случае все водоприемники находятся под землей. Механизм прост: вода, стекающая по трубам с крыши, попадает в специальные ливневые отстойники, а уже по ним перемещается в подземные каналы, откуда сбрасывается за пределы участка.

Смешанные

Данная система предполагает одновременное использование открытых и закрытых элементов, этот метод используется в тех случаях, когда необходимо построить эффективную дренажную систему в условиях ограниченного бюджета.

Типы дренажа

Часто в коттеджах и отдельно стоящих домах устанавливают одновременно несколько типов дренажных систем: канализацию, дренаж и ливневую канализацию. Как правило, они расположены близко друг к другу вокруг участка и идут параллельно.

Довольно часто у владельцев участков возникает естественное желание сэкономить и совместить ливневую канализацию с элементами других видов дренажа, например, использовать готовый колодец. Однако этого делать не следует, так как во время сильного дождя жидкость довольно быстро стекает в колодец, средний расход составляет 10 кубометров в час.

В этом случае колодец может переполниться, а если он соединен с канализационным колодцем, то вода начнет поступать в канализационные трубы. В этом случае, конечно, он не сможет подняться над уровнем земли, но и осушить ничего не удастся, потому что все будет стоять вертикально. Кроме того, после снижения уровня воды в системе остается крупный и мелкий мусор, который может существенно нарушить бесперебойную работу всей дренажной системы, и ее придется регулярно чистить, что, согласитесь, не самое приятное занятие.

Ситуация намного хуже, если стоки попадают в канализацию. Если влага попадает в дренажную систему под высоким давлением во время сильного ливня, она просто зальется под фундамент и начнет подтачивать его по мере заполнения труб. Не говоря уже о последствиях, есть и другие неприятности, которые включают заиливание сливных труб.

Такие трубы нельзя прочистить, их необходимо полностью заменить.

Вывод может быть очень простым: ливневая канализация дома должна иметь свой колодец, причем достаточно емкий. Однако если рядом с вашим участком есть выход к пруду, озеру или реке, вы можете пренебречь строительством колодца.

Планирование и подготовка

Когда речь идет о дренажной системе, очень важно заранее составить чертеж, планы и схемы строительства, иначе это будут просто “деньги на ветер”. Если система работает неэффективно, не стоит и затевать, а если дренажная система слишком мощная, она “съест” слишком много денег.

Чтобы сделать расчеты максимально точными и создать эффективную конструкцию, необходимы следующие данные:

• Среднее количество осадков в районе (их можно найти в СНиП 2.04.03-85);
• Частота выпадения осадков;
• Размер снега;
• Площадь стока;
• Площадь крыши;
• Физико-механические параметры почвы;
• Расположение подземных коммуникаций;
• рассчитанные объемы сточных вод.

Дальнейшие расчеты производятся по формуле Q = q20 *F*K, где

Q – объем воды, который должна удалить система

q20 – интенсивность осадков (для каждого места она своя);

F – площадь, с которой планируется отводить воду;

К – это поправочный коэффициент, который зависит от материала, используемого для почвенного покрова; он равен

• для щебня – 0,4;
• для бетонированных площадей – 0,85;
• для асфальта – 0,95;
• для крыш – 1,0.

Полученное значение соотносится со СНиПом и определяется диаметр трубы, необходимый для оптимального дренажа.

Желоба и трубы выкапываются на стандартную для данной местности глубину, их точную величину можно узнать у строительных компаний или у соседей, которые уже установили ливневую канализацию в своем районе. Как правило, в средней полосе России глубина захоронения составляет 0,3 метра, если диаметр трубопровода не превышает 50 см. Желоба и более крупные трубы закапываются на глубину 70 см.

Часто из-за высокой стоимости земляных работ заказчики просят не углубляться слишком глубоко в землю – и это, как правило, оправданно, поскольку нет смысла укрывать трубы на слишком большом участке. Нет причин устанавливать коллекторы и смотровые баки ниже уровня замерзания, как того требуют действующие стандарты ГОСТ. Они могут быть размещены выше, но предварительно изолированы изоляционным материалом, например, геотекстилем.

Уменьшение уровня заглубления значительно снижает стоимость монтажных работ.

Однако не следует забывать о требованиях к минимальному уклону ливневой канализации. ГОСТ устанавливает следующие стандарты:

• Для труб диаметром 15 см угол наклона должен составлять 0,008 мм/м;
• для труб диаметром 20 см – 0,007 мм/м.

Угол наклона может меняться в зависимости от характеристик местности. Например, при соединении трубы с входом скорость потока воды, текущей самотеком, должна быть увеличена, поэтому необходимо создать максимальный угол 0,02 мм/м.

С другой стороны, перед песколовкой скорость потока должна быть снижена, так как в противном случае взвешенные частицы не смогут осесть, а уклон должен быть минимальным.

Строительство и монтаж

Система дождевой канализации прокладывается по собственной технологии, ее прокладка во многом схожа с принципом прокладки обычного канализационного трубопровода, но если в доме нет водостоков, то монтаж необходимо начинать с них.

Создание секции крыши

В потолке крыши должны быть сделаны специальные отверстия для водостоков. После установки всех устройств и закрепления их битумной мастикой, щели и стыки заделываются герметиком. Затем вы устанавливаете сливы и стояки, которые крепятся к фасаду отдельно стоящего дома с помощью хомутов.

Если вы строите открытую систему, вы должны затем установить водостоки; если дренажная система должна быть чистой, вы должны установить водостоки.

Поверхность земли

Выемка грунта должна производиться в соответствии с планами, учитывающими все существующие углы наклона и глубину дренажа на каждом участке. Рассмотрим последовательность операций.

• Дно траншеи должно быть тщательно уплотнено, все камни, встречающиеся при рытье, должны быть удалены, а образовавшиеся ямы засыпаны грунтом.
• Дно котлована должно быть засыпано песком, обычно толщиной около 20 см.
• Выкапывается яма для установки коллекторного колодца. Вы можете купить готовый пластиковый контейнер для коллектора, но также можете построить его своими руками, установив опалубку и заполнив ее бетонным раствором.
• В траншеях, уплотненных и укрепленных песчаными вкладышами, трубы закрепляются и соединяются между собой фитингами.
• В трубах ливневой канализации общей длиной более 10 м должны быть предусмотрены смотровые колодцы, а на стыке приемников и трубопроводов должны быть установлены песколовки. Все эти устройства должны быть соединены в общую цепь, а соединения должны быть герметичными.
• Перед окончательной засыпкой траншеи необходимо провести испытание системы на прочность путем заливки воды во входное отверстие; если трубы протекают, необходимо выявить и устранить утечку.
• Если слабых мест в трубе не обнаружено, траншею следует тщательно засыпать грунтом, а все водостоки и водопропускные трубы оснастить чугунными и пластиковыми решетками.

Установка открытой системы обычно не вызывает проблем, так как водостоки устанавливаются легче и быстрее. Они продаются как независимые компоненты, которые легко соединяются между собой с помощью тонкого капронового кабеля, создающего необходимый угол дренажа.

Своевременная установка ливневой канализации значительно продлит срок службы строительных конструкций, предотвратит грязь и слякоть, а также гниение корней растений.

Простейшая ливневая канализация может быть легко установлена владельцем участка без привлечения сторонних специалистов, но даже при наличии профессионалов не помешает ознакомиться со спецификой дренажа и особенностями его установки, поскольку владельцу участка периодически придется ремонтировать и чистить систему по мере ее использования.

Более подробно об установке ливневой канализации смотрите в видеоролике ниже.

Отвод дождевой воды своими силами: система ливневой канализации для дач и частных домов

Иногда долгожданный дождь для владельца коттеджа в разгар сезона может стать настоящей катастрофой. В результате затяжного летнего ливня или во время весеннего паводка на участке может образоваться большая лужа.

Чтобы избежать застоя воды, необходима система сбора воды, а также ее отвода с участка. Однако если вы позаботитесь о строительстве ливневой канализации своими руками, затраты на ее возведение будут незначительными.

В нашей статье вы узнаете о принципе работы атмосферного водоотвода, элементах конструкции и особенностях его обслуживания. Если вы будете следовать нашим советам, у вас не возникнет никаких вопросов по поводу организации ливневой канализации. У вас также есть возможность приобрести водосточные системы и все необходимые компоненты со скидкой на сайте https://www.drenaj-shop.ru/catalogue/livnevaya-kanalizatsiya/, если вы укажете, что пришли по нашей рекомендации.

Как сделать ливневую канализацию?

Сразу стоит отметить, что это довольно специфическая конструкция. Вода, отводимая через эту систему, содержит как крупные, так и мелкие загрязняющие вещества. Поэтому система отвода дождевой воды должна быть оснащена системой первичной очистки.

Сама система может отличаться по своей конструкции, количеству воды, которое она может принять, и продолжительности эффективной работы.

Точечный дренаж ливневых канализаций.

Ливневая канализация – это система подземных водоприемников, каналов, пескоуловителей, сборных и смотровых колодцев. Он используется для сбора и отвода дождевой воды с территории.

Строительство каналов и установка отводов для дождевой воды.

Установка такого типа дренажной системы предотвратит затопление территории во время паводков и сильных дождей, что чрезвычайно важно для местности с преобладанием глинистых почв.

Защитите конструкцию фундамента от ослабления.

Ливневые канализации защищают подземные части сооружений от водной эрозии, а также предотвращают оседание фундамента из-за эрозии почвы под ним.

Компоненты для установки ливневой канализации.

В настоящее время для обустройства ливневых канализаций выпускается большое количество комплектующих, из которых можно легко собрать систему различной степени сложности.

В зависимости от системы оборудования различают три типа ливневых канализаций:

• Закрыто. Этот вариант является более сложным. В данном случае речь идет о подземных трубах и ливневых стоках. Лучше всего заранее спланировать систему и поручить ее установку профессионалу.

• Открыто. Простая конструкция, легкая установка и хорошее соотношение цены и качества.

• Смешанный. К этому типу прибегают, когда не хватает денег на второй вариант, или если необходимо покрыть большую площадь. Это нечто среднее между первыми двумя.

Система типа 1 находится ниже уровня земли, что требует значительных земляных работ и изрядных денежных затрат.

Дождевая канализация второго типа представляет собой систему дренажных каналов, встроенных в дорожное покрытие. По этим каналам вода поступает в специально отведенное место или сбрасывается в сад.

Важно: Система поверхностного дренажа может идеально вписаться в ландшафт участка и даже стать его украшением. Эта система используется для небольших площадей.

Во избежание замерзания трубы должны быть расположены ниже точки замерзания. В случае ливневых стоков типа 3 элементы могут быть частично в земле, а частично сверху.

По мнению экспертов, выбор такого дорогостоящего варианта, как закрытая ливневая канализация, должен быть обоснован. Это решение обосновано высокими требованиями к застройке данной территории.

Стоит также отметить, что проектирование ливневой канализации всегда индивидуально. Маловероятно, что можно найти участки с идентичными условиями. Они всегда отличаются, если не по рельефу, то по свойствам почвы, планировке, количеству хозяйственных построек.

Водосточные трубы необходимы как на предприятиях, так и в домашних хозяйствах. Основное отличие в их конструкции заключается в том, что они сочетают в себе крупномасштабные системы со сбросом очищенной воды, которая используется для нужд предприятия.

Основные компоненты классической канализационной системы

Дрены могут быть линейными или точечными. Первый вариант – сбор жидкостей с поверхностей, не впитывающих влагу, таких как асфальтированные поверхности и крыши. Первый вариант – сбор жидкостей с поверхностей, не впитывающих влагу, таких как тротуар или крыши.

В случае линейного водопонижения вода должна отводиться в водостоки, расположенные у посадок и дорожек. Упрощенная версия линейного дренажа состоит из следующих компонентов:

• Центральная труба, которая прокладывается под слоем почвы и финишным покрытием и отводит воду к краю системы.

• желоба – важнейшая часть системы, которая транспортирует излишки воды к дренажным решеткам (от них во многом зависит эффективность работы дренажной системы);

• водосточные желоба – расположены в низкой точке двора или под трубой для сбора воды;

• распределители и фильтры – невидимые, но не менее важные элементы.

Все компоненты системы одинаково важны. Если один из них выходит из строя, снижается производительность всей конструкции.

Дождемер для точечного использования.

Точечные дренажи используются для сбора осадков в одной точке. Они проще и дешевле в установке, но требуют прокладки труб под землей для отвода воды в канализацию.

Подключение к водосточной системе.

Точечные водостоки устроены таким образом, что вода, собираемая из системы водоотвода с крыши, стекает в водосток. В этих местах ливневые стоки иногда подключаются к дренажной системе.

Расположение точечного дренажа.

Дождевая вода, собранная точечным дренажом, отводится по трубе, проложенной в земле. Это сводится к минимуму благодаря установке обычных дождевых стоков.

Укрепление территории с помощью ливневых стоков.

Недостатками укрупненной дренажной системы являются возможность проседания грунта при изменении уклона трубы, сложность определения места утечки при ее возникновении, а также необходимость закрепления труб за помещение асфальтированной площадки.

Типы отводов дождевых вод в канализацию

Основная задача водостока – собирать воду, стекающую с тротуаров и дворовых труб. Этот элемент первым принимает количество воды, стекающей по сливным трубам. При выборе ливневой канализации следует руководствоваться такими данными, как среднее количество осадков, их интенсивность, площадь и рельеф местности, занимаемой ливневой канализацией.

Линейный вход ливневой канализации.

Технология строительства сооружений ливневой канализации зависит от типа входного устройства, выбранного для ее строительства.

Система с точечными вводами для дождевой воды.

Такая система состоит из труб, проложенных в земле.

Установка желобов для отвода дождевой воды.

Система отвода дождевой воды с желобами представляет собой сеть каналов, закрытых специальной решеткой из пластика, стального сплава или чугуна, в зависимости от требуемой грузоподъемности.

Специальная защитная и декоративная сетка.

Как линейные, так и точечные дренажи покрываются специальной защитно-декоративной сеткой. Они необходимы для легкого и безопасного перемещения по участку и для защиты системы от засорения ветками, листьями и пылью.

Вы можете приобрести пластиковый или чугунный водосточный желоб. Первые идеально подходят для тяжелых грузов, а вторые легки, недороги и просты в установке. Более бюджетный вариант – сделать водосточный желоб на своем заднем дворе своими руками из кирпича.

Стены ямы отделывают кирпичом, оставляя отверстие для трубы, а затем оштукатуривают изнутри. В идеале следует оставить зазор между покрытием и почвенной стенкой и заполнить его бетоном. В то же время дно водосточного желоба должно быть забетонировано.

Важно: Ни одна система ливневой канализации не может обойтись без кровельного водостока. Он также сохраняет структуру фундамента здания и окружающего дорожного покрытия. Если вы решите пренебречь его установкой, то вода, попавшая на фундамент, вызовет трещины и усадку стен здания.

Этот важный элемент изготовлен из бетонных колец. Тогда вы можете купить сборное нижнее кольцо, и вам не придется отливать плиту. Иногда продаются готовые водосборники, уже оснащенные сифоном, корзиной и декоративной решеткой.

Дождеприемники из композита или пластика, используемые в основном в индивидуальном строительстве, изготавливаются в форме куба со сторонами 30-40 см каждая. В нижней части и со всех сторон изделия имеются переходники для вставки труб.

Важно: Решетки для водостоков могут иметь разные номера и разную цену. Это всегда должно основываться на предполагаемых нагрузках, которым они будут подвергаться во время эксплуатации.

Чтобы мусор, попадающий через ячейки решетки, не засорял трубы, впускные отверстия должны быть оснащены корзинами. Когда они заполняются, их очищают и удаляют, а затем устанавливают на место.

Заводские водостоки имеют перегородки, которые делят внутреннюю часть на камеры для создания герметичности. Таким образом, запах не может вырваться наружу.

Функциональность поддона зависит не только от объема, но и от места установки. Его следует разместить под водостоком или в месте, где часто скапливается влага. При размещении под трубой поток должен попадать в центр решетки, иначе часть воды будет стекать на тротуар или землю в виде брызг.

Какова функция пескоразбрасывателей?

Талая вода и дождевая вода всегда содержат определенный процент нерастворимых частиц. Если не использовать пескоуловители, то грязь будет оседать в стоке, и он перестанет выполнять свои функции в полном объеме. Имейте в виду, что промывка системы обойдется вам недешево.

Пескоотделитель – это камера, которая устанавливается ниже по течению от точечных приемников, где жидкость сбрасывается в подземные трубы. Он сконструирован таким образом, что попадающая в него вода снижает его скорость.

Следовательно, под действием силы сопротивления взвешенные частицы падают на дно, а освобожденная от них жидкость выходит через специальное отверстие. Песколовка имеет форму вертикальной камеры или ловушки с большим количеством камер, расположенных горизонтально.

Пескоуловитель, встроенный в резервуар для хранения дождевой воды.

Ловушки оснащены устройствами, которые фильтруют воду и задерживают песок. В принципе, эта система не требует никаких дополнительных компонентов для улавливания песка.

Пескоуловители в комбинированных системах.

В комбинированных системах песколовки устанавливаются на участках линии и перед выходом в абсорбер/коллектор.

Пескоуловитель для общественных ливневых канализаций.

Объем и размеры пескоотделителя зависят от количества собираемой воды и класса ливневой канализации.

Конструкция песколовки для бытовой установки.

Независимо от размера, все типы пескоотделителей оснащены устройством для сбора песка, которое позволяет легко и недорого опорожнять устройство.

Дренажные каналы: что это такое?

Если воротник вокруг здания уже сделан, но дренаж отсутствует, единственным решением является использование дренажных каналов, которые называются линейными водостоками. Пластиковые или бетонные каналы укладываются за пределами тупика, параллельно свесам покрытия и дорожкам с определенным уклоном.

Линейные водостоки отводят воду как от водостоков крыши, так и от двора, покрытого плитами или асфальтом. Такой дренаж способен охватить гораздо больше объектов, чем точечный дренаж. При покупке сборных лотков необходимо обращать внимание на такие важные характеристики, как пределы механической прочности и класс нагрузки.

Может показаться, что это простой продукт, но если вы рассчитаете его неправильно, система не будет работать должным образом. Необходимо учитывать тип дорожного покрытия, дренажную способность и степень загрязнения сточных вод.

Самые слабые продукты имеют маркировку A15. Это означает, что их можно использовать только с максимально допустимой нагрузкой 1,5 тонны. Они устанавливаются по всему периметру здания, в пешеходных зонах и на велосипедных дорожках. Лотки класса B125 выдерживают нагрузку до 12,5 тонн без нарушения структурной целостности. Вам не нужно беспокоиться о том, что они могут разрушиться под весом автомобиля, поскольку они предназначены для установки вокруг гаража.

Когда речь идет о частном жилье, нет необходимости покупать тяжелые бетонные водостоки, здесь подойдут пластиковые водостоки. Они имеют классы прочности A, B, C. В качестве материала используется полипропилен или полиэтилен.

Наиболее важным аспектом для выбора каналов является гидравлическое сечение, которое обозначается аббревиатурой DN. Он должен соответствовать диаметру труб, которые должны быть подсоединены к элементам. Для пластиковых каналов значение DN варьируется от 70 до 300.

Стандартный желоб имеет длину 1 метр. Изделия оснащены замковой системой, с помощью которой желоба можно облицовывать, разветвлять или соединять с трубами. Идеально подходит для отдельно стоящего дома или дачи; модели от DN100 до DN200.

Лотки различной вместимости.

Производители систем дождевой канализации предлагают широкий ассортимент лотков различной емкости и из различных материалов.

Строительство систем дождевой канализации из стальных элементов.

В местах, где есть пешеходное движение, для отвода дождевой воды используются элементы из оцинкованной стали. Это не самый долговечный вариант, но он привлекателен тем, что его легко построить.

Бетонные водостоки.

Полимерно-песчаные и бетонные изделия могут прослужить не менее пятидесяти лет. Они легко выдерживают транспортные нагрузки, включая вес погрузочных единиц. Однако из-за необходимости использования специальной техники при укладке из-за большого веса лотков они не часто используются в частном секторе.

Практичный пластиковый вариант.

Лотки из специального морозостойкого полипропилена очень популярны в ландшафтном дизайне. Они не теряют своей прочности и не деформируются даже при температурах – 40 +65 градусов. Они идеально подходят для самостоятельного озеленения.

Особенности выбора труб

Согласно СНиП, для отвода ливневых вод можно использовать асбестовые, металлические или пластиковые трубы. Как правило, пластиковые трубы выбирают для дач и частных домов. Они декоративны, легки, не ржавеют, их установка чрезвычайно проста, но механическая прочность пластика, по сравнению с металлом, относительно низкая.

После выбора материала необходимо определить диаметр труб.

Эталонное значение – это наибольший объем талой и дождевой воды, который может быть отведен. Этот показатель определяется по следующей формуле:

Q=q20×F×Ψ.

Вот: Q – необходимый объём q20 – это “коэффициент”, определяющий интенсивность осадков в течение 20 с. (литров в секунду на гектар). F – площадь двора в га”, если у вас скатная крыша ” площадь рассчитывается по горизонтальной плоскости. Ψ – коэффициент поглощения.

Различные поверхности имеют свой коэффициент поглощения. Для проведения собственных расчетов вы можете взять значения из таблицы.

Вычисленное значение и таблица Лукина используются не только для нахождения наклона и диаметра системы.

Наиболее распространенные бытовые ливневые канализации прокладываются трубами диаметром 100 мм. На основании этой таблицы можно рассчитать оптимальный уклон дрен.

При правильном диаметре ливневая канализация может справиться даже с сильными осадками. Если в трубу впадает несколько водостоков, то все они суммируются. Эксперты для водостоков диаметром 110 мм и труб такого же диаметра обычно используют уклон 20 мм/фунт.

Если труба соединена с водосточным желобом, уклон немного увеличивают, чтобы избежать застоя, но на входе в желоб уклон уменьшают. В результате поток воды замедляется, и большое количество взвешенных частиц оседает на дно.

Вода в этом типе дренажа отводится самотеком, что обусловлено уклоном созданной дренажной трубы. Здесь нет напорных насосов, поэтому нет необходимости нанимать команду профессионалов, чтобы построить ливневую канализацию на вашем заднем дворе или загородном участке. Вы можете выполнить всю работу самостоятельно.

Где нужен коллектор и колодец?

Как и любая система, состоящая из подземных труб, система ливневой канализации должна включать такой компонент, как колодец.

Его установка рекомендуется при следующих обстоятельствах:

• Когда два или более потоков сходятся;
• Когда необходимо резко изменить высоту, наклон или направление трубопровода;
• Когда необходимо перейти на трубу большего диаметра.

Люки также используются в установленных интервалах прямых участков прокладки. Если диаметр колодца менее 150 см, то следующий находится на расстоянии от 30 до 35 м. При диаметре 200 мм расстояние увеличивается с 45 до 50 м, а если диаметр составляет 0,5 м, то расстояние увеличивается еще больше – до 70-75 м.

Диаметр скважины не превышает 1 м. Чем глубже скважина, тем больше будет ее диаметр.

Сегодня некоторые владельцы все еще придерживаются старого способа размещения колодцев с помощью железобетонных колец или кирпича. Другие предпочитают более современные материалы – стекловолокно или пластик. Люки могут быть цельными или разборными.

Они имеют цилиндрическую форму с отверстием в верхней части и закрытым дном. Для соединения труб используется раструб. Несколько сборных водоспусков для дождевой воды также используются в качестве колодцев.

Все потоки жидкости, после объединения в один, поступают в коллектор. Для этого элемента выбор материала индивидуален и зависит от возможностей и предпочтений владельца.

Для того чтобы направить собранную воду в канализацию или на очистку грунтовых вод, к системе присоединяется дополнительный элемент – коллектор. Иногда в качестве коллектора используется большой пластиковый колодец. Путем герметизации выходов он превращается в резервуар для хранения. Для утилизации воды используется специальный погружной насос.

В качестве коллекторов также используются пластиковые или железобетонные трубы большого сечения, к которым подсоединяются все трубы. Готовые резервуары для подземного использования также можно приобрести на строительном рынке. Существуют также многокамерные резервуары, в которых талая и дождевая вода очищается точно так же, как в септике.

Коллекторный колодец для отвода воды.

Если на участке нет условий для дренажа в грунт, ливневые воды отводятся в канализацию или в общественную систему за пределами участка.

Поглощающий колодец, состоящий из перфорированных колец.

Если размеры и условия участка позволяют, собранная дождевая вода направляется в поглощающий колодец. В песчаных почвах стенки изготавливаются из специальных перфорированных колец, что увеличивает скорость дренажа.

Это недорогой вариант поглощающего колодца.

Фильтр из старых шин – отличный вариант, который можно приобрести практически бесплатно. Он хорошо справляется со своей работой.

Слейте дождевую воду в канаву.

Гораздо проще собирать и отводить дождевую воду в водосток, который не требует длительной очистки.

Как устанавливаются ливневые канализации?

Ливневые канализации устанавливаются так же, как и обычные канализации. В любом случае, монтажу ливневой канализации предшествуют расчеты и подбор необходимых материалов. Вода собирается на крыше дома, прежде чем попасть в трубы, поэтому строительство следует начинать с самой высокой точки здания.

Чтобы установить водосточные желоба на крыше, нужно поставить нижнюю и верхнюю точки, между которыми натягивается леска. Желоба устанавливаются вдоль этого маршрута с учетом уклона. Направление их установки зависит от положения водосточных труб.

Для крепления труб и желобов установите кронштейны, закрепив их саморезами. Чтобы жидкость попадала в водосток, в нижних точках необходимо установить воронки. При монтаже труб и водостоков на стыки наносится герметик. В некоторых случаях на краях элементов имеются специальные заводские уплотнения, в этом случае стыки обеспечивают надежное соединение.

Вода, собранная в желобах, стекает по вертикальным водосточным трубам в ливневую канализацию. Работы по строительству ливневой канализации, независимо от их сложности, включают следующие этапы:

1. Выемка грунта машиной или вручную.

Для этого типа канализационной системы необходимо выкопать траншею. Землю копают вручную, а асфальт можно разбить обычным ломом или специальным оборудованием.

1. Уложите на дно траншеи раствор из бетона и песка.

Заполните дно траншеи подвижным бетоном на глубину траншеи так, чтобы фланцы траншеи находились на одном уровне с дорожным покрытием. Сделайте уклон траншеи с уклоном 2-3 см на 1 м. Уклон должен быть направлен в сторону приемного резервуара.

1. Соберите водосточный желоб.

После разметки линии желоба с помощью бечевки, натянутой между кольями, соберите систему с желобами со специальными защитными и декоративными решетками. Желоба должны быть выровнены в соответствии с проектным уклоном до начала схватывания бетона.

1. Установите и подключите пескоуловитель.

Установите пескоуловители в местах, предусмотренных проектом, и соедините их с каналами, проложенными в траншее.

1. Затем изготавливается опалубка и заливается бетон.

Вдоль борта траншеи сделайте опалубку из досок и залейте раствор между ней и корытом траншеи.

1. Выравнивание установки во время заливки.

После заполнения свободного пространства бетоном необходимо выровнять залитую массу. Одновременно следует проверить уклон и при необходимости скорректировать положение каналов.

1. Время затвердевания.

Время высыхания раствора составляет около 14 дней, но лучше всего подождать 28 дней. В этот период его следует накрыть полиэтиленом и периодически поливать водой.

1. Замостите участок выбранным покрытием.

По окончании интервала снимите опалубку, выровняйте участок гравием и песком, а затем вымостите его брусчаткой или другим выбранным покрытием.

Отвод снега и дождевой воды

Первым шагом является разметка системы трубопроводов, состоящей из приемников, каналов и дренажей. В места расположения всех элементов вбиваются колья. Для завершения картины между кольями прокладывается бечевка.

Следующий шаг – выкопать траншею и небольшие отверстия для отводов дождевой воды. На дно следует поместить подушку из песка.

Если существует риск проникновения корней в места укладки труб, дно следует покрыть геотекстилем. Сам монтаж начинается с установки коллекторов, колодцев. Следующими мелкими элементами являются пескоуловители, водоприемники и желоба. Все это соединяется с трубами нужного диаметра под уклоном, рекомендованным СНиП или выбранным из таблицы значением. При укладке труб не должно быть провисаний.

Теперь собранная конструкция должна быть испытана. Каждая секция должна быть залита водой для оценки герметичности стыков. Количество воды, заливаемой и выливаемой, должно быть примерно одинаковым. На этом этапе можно обнаружить провисание (если разница объемов жидкости на входе и выходе различна).

Если проверка не выявит проблем, систему следует засыпать грунтом и слоем песка и цемента. В некоторых случаях отдельные части системы ливневой канализации подключаются к дренажной системе. В этом случае трубы первого должны быть расположены поверх труб второго, но могут быть подключены к одному и тому же коллектору.

Объединение системы ливневой канализации с обычной бытовой канализацией не допускается. В противном случае это может перегрузить другого и вызвать множество негативных последствий.

Например, система ливневой канализации была построена с использованием точечных стоков. Он был построен с использованием прямых канализационных труб. Причиной этого является застой воды на поверхности, который происходит из-за отсутствия инфильтрации вглубь земли, связанной с глинистой структурой почвы.

1. Дренаж без ливневой канализации.

Установка дренажной системы на участке потребовала прокладки ливневой канализации. Вода, собранная дренажом, попала на землю и не впитывалась в грунт довольно долгое время.

1. Проектирование котлована для ливневой канализации.

Траншеи следует рыть под углами крыши и канализационными стояками, которые должны быть перпендикулярны фундаменту, чтобы не создавать широкую траншею и уменьшить объем земляных работ.

1. Выкопайте траншею по периметру дома.

Выкопайте траншею примерно в 1 метре от стен здания – она должна проходить вдоль стен. В траншею укладывают основные трубы диаметром 160 мм, к которым подсоединяют дренажные канавы, собранные из труб диаметром 110 мм.

1. Укладка дренажных труб на подстилающий слой.

Для создания уклона в направлении потока собираемой воды дно траншеи должно быть заполнено песком и уплотнено с требуемым уклоном. Основные трубы имеют 3 уклона на 1 метр, а ответвления имеют уклон около 10 см.

1. Установите заглушку на трубу.

Установите временные заглушки на вертикальные трубы, которые в будущем будут соединены с водосточными трубами. Таким образом вы можете защитить систему от песка, который попадает в нее во время работы.

1. Засыпьте короткие котлованы дренами.

Засыпьте траншею ливневой канализации дренажным песком. Не используйте “родную” почву, так как она глинистая. Это частично создаст условия для быстрого схода снега во время таяния.

1. Проложите основные трубы с необходимым уклоном.

Необходимо проложить магистральные трубы таким образом, чтобы создать уклон в направлении потока воды в сторону сброса. Поэтому все магистральные трубы должны быть под уклоном. Требуется установка специальных очистных колодцев на поворотах, но в данном примере они не использовались.

1. Угловое соединение специального патрубка.

Если ответвление дождевой канализации нельзя подсоединить под прямым углом, его следует подсоединить под острым углом, но помните, что угол должен быть направлен в сторону потока воды.

Если дрены проложены с правильным уклоном, отводы подключены и все соединения герметичны (герметичность предназначена не для защиты окружающего грунта от дождевой воды, а для предотвращения попадания песка в систему), ливневые стоки можно подключать к трубе, ведущей к поглощающему колодцу:

1. Измените уклон, поместив песок под трубы.

Проверьте уклон участков траншеи, не заполненных песком. При необходимости исправьте уклон, поместив песок под трубы и тщательно уплотнив его.

1. Соберите соединение с нагнетательной трубой.

Две основные трубы и один угловой выход на крыше должны быть соединены с трубой, собирающей воду со всех участков. Соедините трубы последовательно с помощью угловых фитингов.

1. Подсоедините узел к нагнетательной трубе.

Подсоедините к собранному узлу дренажную трубу, которая будет отводить воду в специальный фильтрующий колодец.

1. Подсоедините слив дождевой воды к выпускному отверстию.

Уложите отводящую трубу в траншею с уклоном. Затем подведите его к поглощающему колодцу. Врежьте выпускную трубу в стенку колодца с уклоном.

Профилактическое обслуживание систем ливневой канализации

При строительстве системы ливневой канализации своими руками помните, что она требует регулярного обслуживания. Профилактическое обслуживание включает очистку точечных стоков и желобов от скопившегося мусора.

Пренебрежение этой процедурой может привести к отказу системы. Лучшее решение – использовать систему круглый год.

Внимание! Саморегулирующийся кабель может обогревать большую площадь. В его основе лежит полупроводниковая матрица между двумя медными проводниками. Этот кабель предотвратит замерзание труб при понижении температуры.

Зимой происходит оттаивание, во время которого вода из дренажной системы попадает в трубы и каналы. Затем он попадает в систему ливневой канализации, где замерзает и превращается в лед.

Для предотвращения образования ледяных пробок в системе ливневой канализации саморегулирующийся кабель укладывается в дождевые желоба под водосточными трубами. Это предотвращает образование ледяных пробок в обогреваемой системе и облегчает их удаление.

Заключение

Хотя дождевые водостоки – это сложная инженерная система, она будет под силу даже человеку, не имеющему опыта строительства. Просто следуйте инструкциям, и у вас будет система ливневой канализации, которая прослужит долгие годы.
