Водостоки для крыши пластиковые размеры

Обе части соединяются с помощью водосточных желобов. Их количество зависит от количества стояков труб. Но об этом ниже.

Выбор диаметра водосточной системы и правила расчета

Дренажная система является неотъемлемым компонентом любого жилого здания. Ее функция – сбор, а также удаление талых и осадочных вод для защиты крыши, фасада и фундамента от преждевременного разрушения. Однако для того, чтобы он функционировал должным образом, прежде всего, необходимо правильно рассчитать необходимый диаметр труб и желобов.

Среди множества компонентов дренажной системы трубы, безусловно, играют важную роль. Они организуют отвод воды, собранной в желобах, отводя ее от крыши. Таким образом, они являются важной частью защиты крыши и фундамента от преждевременного разрушения. Основным материалом, используемым для их изготовления, является оцинкованная сталь. Относительно небольшой вес оцинкованной стали позволяет устанавливать водостоки даже на крыше старого дома. А благодаря современному полимерному покрытию материал устойчив к коррозии. Преимущество стали также в том, что она не деформируется при резких перепадах температур, поэтому заказчику не нужно опасаться, что конструкция сломается при низких или высоких температурах, как это бывает с пластиковыми водостоками. Диаметр поперечного сечения и размеры оцинкованных водосточных систем зависят от площади поверхности и конструктивных особенностей крыши. Подробнее об этом будет рассказано чуть ниже.

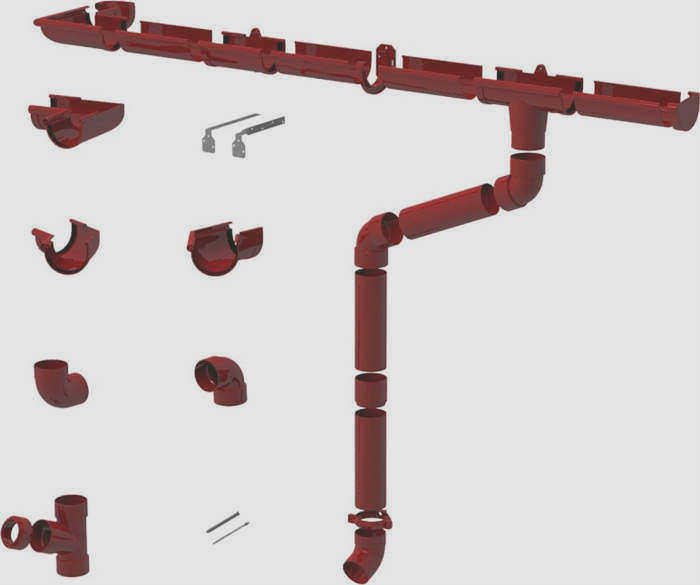

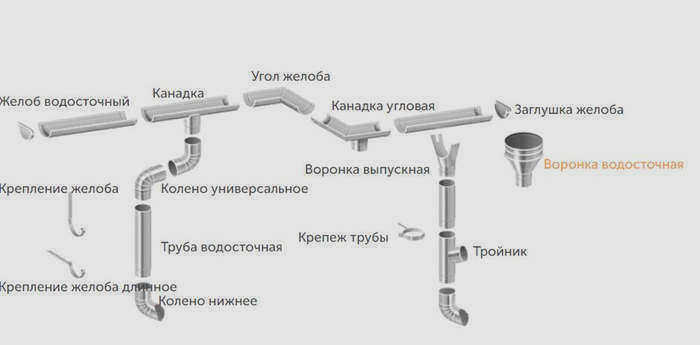

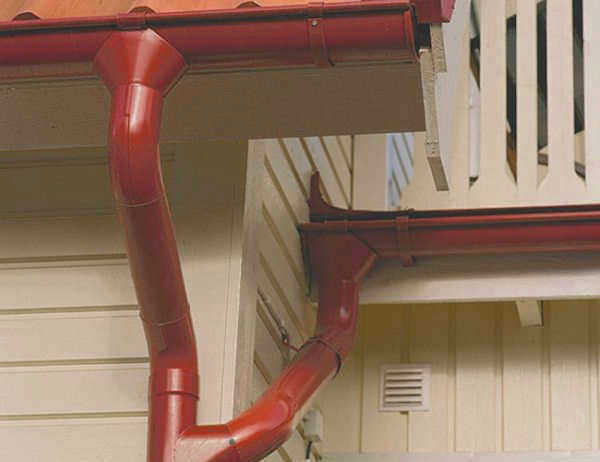

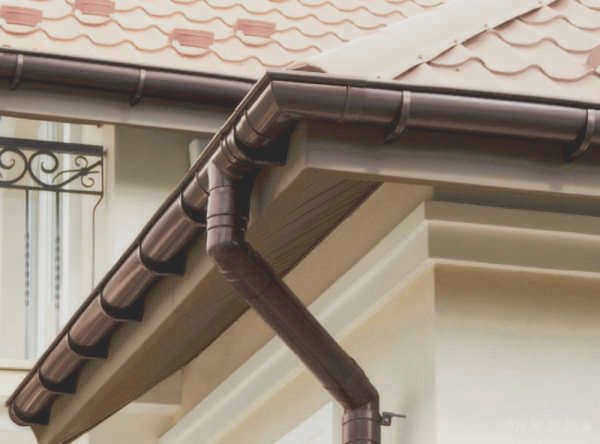

Внешняя водосточная система состоит из нескольких компонентов. Это желоба, функция которых заключается в направлении потоков воды в воронку; сами трубы и воронки; соединители с системой кронштейнов; и обводы, используемые на крыше со сложной архитектурой – с нишами, колоннами или выступами.

В зависимости от формы поперечного сечения трубы делятся на: круглые или прямоугольные. Круглые трубы считаются наиболее практичными и простыми в обслуживании. Прямоугольное сечение не очень популярно из-за своей оригинальности.

Конечно, невозможно одной сливной трубой организовать дренаж, поэтому ее устанавливают вместе с ним:

На что влияет и что зависит от диаметра дренажной системы

Правильный расчет диаметра – это ключевой фактор, который влияет на эксплуатационные характеристики конструкции и ее способность выполнять предназначенные функции. Чем больше d, тем лучше пропускная способность водостока и трубы, но и цена также возрастает.

Такой широкий "диапазон" диаметра и его выбор зависит от следующих моментов:

• Площадь приема воды.
• Расположение точек водоотвода и их количество (схема загруженного и незагруженного водоотвода).

Площадь дренажа

Чтобы рассчитать этот параметр для каждого дренажа, воспользуйтесь формулой:

L – длина крыши по коньку;

a – выступ на горизонтальной плоскости ската крыши, с которого стекают атмосферные осадки;

c – высота крыши.

Приведем пример. Данные крыши:

• Высота – 2 м.
• Длина – 10 м.
• Ширина выступа – 5 м.

Следовательно, используя формулу, рассчитаем: S= 10(5+2/2)=60 м2.

Расположение точек дренажа

При наличии достаточного количества точек водоотвода, т.е. в случае системы с низкой нагрузкой, можно выбрать водосток 125/100 мм при площади крыши 100 м2.

Точное количество точек водоотвода зависит от диаметра желоба. Данные приведены в таблице.

S, кв. м	d водостока, мм	d трубы, мм
До 79	90	75
Более 100	125	100

При загруженной схеме (водосточная система с одной воронкой) – 150/120 мм при площади крыши 100 кв. м.

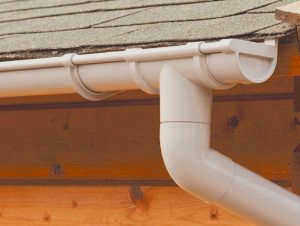

Пластиковые водостоки для крыши: преимущества и недостатки

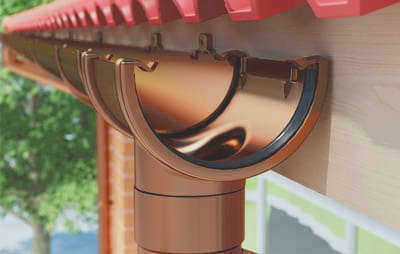

Водостоки из ПВХ представляют собой изделие, изготовленное из ударопрочного пластика. Для производства компонентов системы используются пластифицированные и непластифицированные поливинилхлориды с различными добавками: цветовые пигменты, абразивостойкие пластификаторы, стабилизаторы и УФ-добавки.

Производители Производители выпускают образцы в широкой цветовой гамме.Изделия окрашиваются краской на масляной основе, что позволяет легко подобрать водостоки под цвет кровли. Изделия окрашиваются в массе, поэтому мелкие царапины и дефекты на поверхности не слишком заметны.

ВАЖНО!

Если окрашен только верхний слой, это означает, что водосток низкого качества и, скорее всего, изготовлен в грубом состоянии.

Пластиковые водосточные системы имеют следующие преимущества:

Недостатки пластиковых систем:

• восприимчивость к механическим повреждениям. Это обстоятельство не позволяет устанавливать такие конструкции на высоких зданиях. Системы из ПВХ можно устанавливать только в частных домах;
• не ремонтопригодность. Поврежденная деталь не подлежит ремонту;
• Пластиковая дренажная система с резиновыми уплотнителями нуждается в периодической замене, что требует разборки и повторной сборки конструкции;
• Большой диапазон температурного расширения. На расстоянии 10 метров разница температур в 20 градусов вызовет расширение пластика на 1,5 см.

Пластиковые водостоки для жесткой доковой крыши

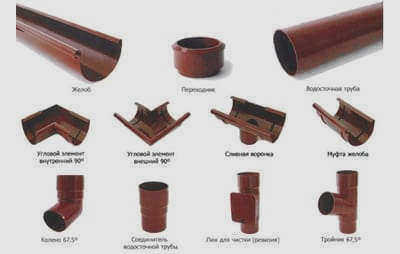

Типы компонентов

Водосточные системы могут иметь различные формы:

1. Круглые.
2. Прямоугольная.
3. Квадратная.
4. Трапециевидная.

Первый вариант считается классическим и встречается чаще других. В таких водостоках нет ребер жесткости, поэтому их собирают с помощью специальных клипс, которые обеспечивают более надежное крепление элементов друг к другу.

Прямоугольные конструкции очень похожи на тротуарные водостоки. Они оснащены несколькими ребрами жесткости и имеют достаточно большой объем, что позволяет построить систему, способную отводить большие объемы сточных вод. Прямоугольные и квадратные трубы в основном используются в закрытых дренажных системах. Эти конструкции устанавливаются на крыше и оснащаются водосточными желобами.

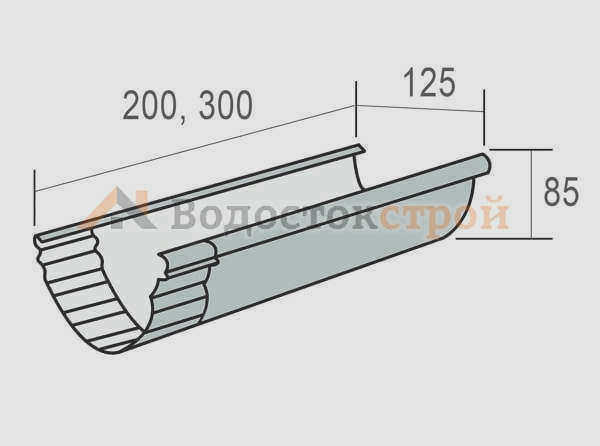

Размеры водостоков

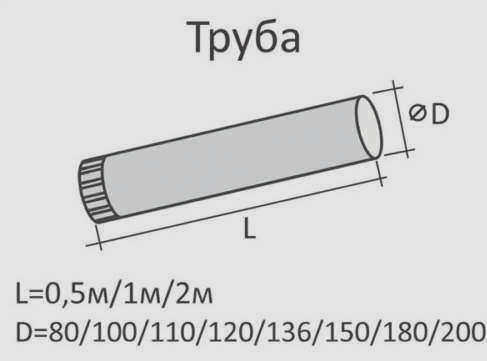

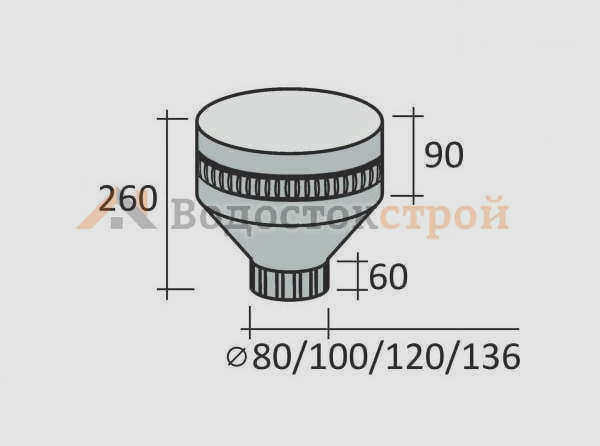

Для удобства монтажа используются стандартные размеры желобов, труб, воронок и других элементов водосточной системы. Как правило, желоб имеет размер, соотносимый с водосточной трубой, например, 150 мм для трубы и 200 мм для желоба. Другие распространенные соотношения трубы и желоба: 75/100, 80/100, 87/125, 100/125, 120/150 мм. Диаметр водостока должен соответствовать рабочему сечению желоба.

Диаметр карниза следует выбирать в зависимости от площади поверхности ската:

• для площади менее 30 м2 рекомендуется выбирать диаметр желоба до 100 мм;
• при площади 30-50 м 2 – 100-120 мм;
• при площади 50-125 м 2 – 120-130 мм;
• свыше 125 м2 – 130-150 мм.

Следует также учитывать интенсивность выпадения осадков в регионе. Так, водосток диаметром 120 мм наиболее распространен на практике в более сухих климатических зонах Российской Федерации; в районе с частыми дождями рекомендуется диаметр 150 мм. Поскольку этот компонент системы не используется самостоятельно, а образует систему, важно рассчитать параметры желобов, труб и воронок, учитывая их количество, а также длину. Кроме того, желоба могут различаться по форме: они могут быть полукруглыми, квадратными, прямоугольными, эллиптическими, трапециевидными или даже точно соответствовать форме карниза.

Аксессуары для водостока

Желоб перераспределяет нагрузку в вертикальной плоскости, поэтому для защиты его от изгиба используются дополнительные компоненты и различные виды креплений. Крепежный желоб должен быть рассчитан на ударные нагрузки, а соединение между ними должно быть очищено от влаги, чтобы не снижать эффективность системы.

1. Козырек – служит для защиты глухих краев желоба от перелива и обеспечивает изоляцию. Он должен быть гибким и максимально устойчивым к воздействию тепла и льда.
2. Кронштейн – используется для крепления к карнизу или фризовой доске и поддержки основания (акведука) желоба. Этот компонент часто называют кронштейном желоба. Длинные кронштейны или крюки также используются для формирования правильного шага желоба. Кронштейны могут быть торцевыми, изогнутыми плоскими и универсальными в зависимости от способа крепления.
3. Угол восточного желоба – специальный элемент углового соединения, который встречается с фасадом здания. В зависимости от расположения, углы могут быть внутренними или внешними.
4. Соединитель желоба – вспомогательный компонент водосточной системы, предназначенный для соединения труб, желоба и трубы, трубы и слива вместе. С его помощью можно регулировать длину водосточной трубы.

Другими важными компонентами водосточной системы являются хомуты для труб, водосточные трубы и сливы. Обводы и тройники используются реже (в основном для крыш сложной формы).

Вся система (основные компоненты и фитинги) должна быть изготовлена из одного и того же материала. Это особенно важно для меди, так как с другими металлами может произойти электрохимическая реакция, ускоряющая разрушение конструкции. По этой причине металлический кронштейн желоба должен соответствовать металлическому желобу, а пластиковый кронштейн – водосточной системе из ПВХ.

Как выбрать количество элементов в водосточной системе?

Итак, со стояками разобрались – между ними должно быть определенное расстояние: 10 или 12 метров. А поскольку длина труб для дренажной системы составляет стандартные 3 м (хотя в настоящее время производители не придерживаются стандартного размера), легко подсчитать, сколько труб необходимо для каждого вертикального дренажного стояка. Это зависит от высоты дома. Это означает, что высоту здания нужно разделить на длину трубы, чтобы получить необходимое количество штук.

Количество желобов рассчитывается аналогичным образом. Только для этого нужно измерить длину ската крыши у карниза и разделить на длину приобретаемых желобов.

А также на количество других элементов водосточной системы:

• сколько водосточных труб, сколько сколько желобов;
• сколько заглушки зависит от количества количества концов горизонтальных частейнапример, для скатная крыша вам понадобится четыре колпачкапо две на каждый скат;
• кронштейны через каждые 50-60 см, поэтому их количество зависит от длины карниза в зависимости от длины карниза;
• монтажные кронштейныТрубы следует устанавливать через каждые 1,8-2 м или через 1,5 м, если высота дома превышает 10 м;
• сколько стояковстолько же столько же отводовСколько стояков, столько и отводов, на нижнем конце системы труб следует установить столько же отводов;
• сколько коленоэто каждый стояк обычно устанавливаются по две на каждый стояк..

Это самый простой расчет, который можно использовать для простых скатных крыш. Если крыша, покрывающая дом, имеет сложную структуру, то количество водосточных элементов рассчитывается в соответствии с индивидуальными особенностями конструкции крыши.

Технология строительства водосточной системы

Фактически горизонтальная часть водостока устанавливается с небольшим уклоном, так как водосточная система крыши является гравитационной. Угол наклона желоба варьируется в пределах 2°-7°, то есть отклонение составляет 2-7 мм на погонный метр установленных желобов. Поэтому очень важно тщательно соблюдать эти параметры, чтобы гарантировать качественный конечный результат.

Другими словами, при монтаже желобов необходимо правильно установить кронштейны. Поэтому сначала необходимо установить самый верхний кронштейн так, чтобы устанавливаемый на него желоб правильно лежал по отношению к свесу крыши. Это примерно на 3-4 см ниже края кровельного покрытия. Дело в том, что если этот размер не будет соблюден, то существует большой риск того, что дождевая вода будет стекать по установленным желобам.

Читайте также:
Классификация кронштейнов водостока и технология их установки

Итак, с учетом уклона горизонтальной части необходимо установить второй крайний кронштейн. Затем нить натягивается между двумя опорами, и с интервалом 50-60 см устанавливаются другие кронштейны. Грубо говоря, это должно выглядеть так, как показано на рисунке ниже.

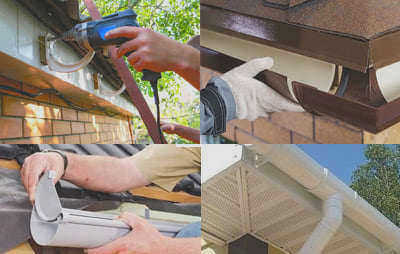

Теперь желоба устанавливаются на установленные кронштейны и соединяются друг с другом с помощью технологии раструбного соединения. Стыки необходимо защитить силиконовым герметиком для повышения герметичности соединений. Некоторые производители рекомендуют дополнительно использовать другие крепежные элементы: винты, заклепки, зажимы.
