Традиционные дровяные печи не являются самыми эффективными. До 30-40% производимого ими тепла уходит в дымоход. Вы можете повысить эффективность этой плиты с помощью некоторых простых технических изменений. В этом обзоре мы рассмотрим восемь способов повышения эффективности этих плит. Они различаются по уровню сложности, но все они выполняются своими руками с использованием подручных средств. Давайте рассмотрим эти методы более подробно.
Восемь способов повышения эффективности
КПД дровяной плиты колеблется в пределах 60-80%. Все зависит от его конструкции, длины дымохода, материалов, использованных при его строительстве, и применяемой древесины. Эффективность значительно возрастает при использовании березовых и дубовых бревен с влажностью 13-15%. Чем выше содержание влаги, тем ниже мощность нагрева и тем больше смолы останется на внутренних поверхностях.
Увеличение теплоотдачи дровяной плиты и повышение ее эффективности может быть достигнуто следующими способами – вот их перечень:
- Обеспечение пиролизного сжигания древесины – это повышает эффективность на 5-10%.
- Создание вращения дыма – здесь основной целью является максимальный отвод тепла от продуктов сгорания.
- Создание системы естественной конвекции – это улучшит обдув дровяной печи, увеличит теплоотдачу и ускорит обогрев помещения.
- Обдув вентилятором – как при естественной конвекции.
- Кирпичная облицовка – сохраняет тепло и стабилизирует температуру.
- Увеличение теплопередачи с помощью воздушного теплообменника – сложный, но очень эффективный метод.
- Увеличение длины дымохода – важно при наличии свободного пространства в помещении.
Рассмотрим каждый метод более подробно. Все представленные в обзоре модификации можно проверить на примере простого прямоугольного камина.
Прокладка дымовой трубы
Повысить эффективность камина довольно просто – нужно лишь улучшить сбор тепла. В традиционных плитах тепло уходит прямо в дымоход. В результате КПД остается низким, и плита “отапливает улицу”. Другими словами, вы буквально выбрасываете около 30-40% древесины, которая никуда не идет. Проблема решается просто – сохраняйте тепло внутри камина как можно дольше. Для этого в камине прокладываются два дымовых контура. Они увеличивают сопротивление и заставляют тепло уходить в стены.

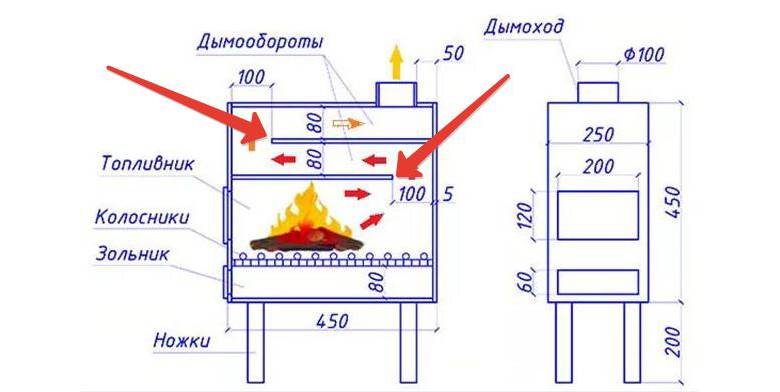

Это лучше всего сделать в начале строительства камина. Приварите к нему два куска железного листа, как показано на рисунке. Они образуют два дымохода. Проходя через них, продукты сгорания будут отдавать как можно больше тепла. И только потом поднимайтесь в дымоход.
Схема пиролизной дымоходной печи.
Пиролизное сжигание
Продукты горения полны тепла и содержат горючие элементы. Их дожигание вторичным воздухом позволяет извлечь дополнительные килокалории. Для этого древесина сжигается с ограниченным количеством первичного воздуха. Следующая задача – сжечь то, что находится в продуктах сгорания. Пиролизные газы сгорают с выделением большого количества тепловой энергии. Он поглощается и излучается металлическими стенками печи. Таким образом, можно повысить его эффективность.
Для организации сжигания пиролиза нам понадобятся проходы дымовых газов из предыдущей главы. На уровне первого поворота приваривается питательная трубка. Через него подается вторичный воздух. В его присутствии продукты пиролиза дожигаются – эффективность увеличивается на 5-10% по сравнению с начальным показателем. Это позволяет экономить несколько десятков килограммов дров в месяц. Не забудьте обеспечить “вторичное” снабжение, если дымоход уже сделан.
Создание конвекторной системы (+ребат)
Повысить эффективность печи для бани своими руками можно, построив конвектор. Естественная конвекция улучшает теплообмен и обеспечивает быстрый нагрев помещения. Установив в гараже конвекторный обогреватель, вы получите отличное отопительное устройство. Буквально через 15-20 минут после включения в гараже будет комфортная температура. Наша задача – создать конвектор, который будет втягивать воздух снизу и выпускать его сверху.
Самый простой способ повысить эффективность – оборудовать камин металлическим экраном. Это лист железа, который оборачивается вокруг плиты по бокам и сзади в виде куртки. Расстояние между экраном и листом составляет от 3 до 5 см. Лист приваривается к металлическим распоркам – сделайте их из тонкой арматуры. В результате получился довольно простой конвектор. Единственная проблема заключается в том, что поверхность рассеивания тепла останется прежней.
Повысить эффективность камеры сгорания поможет ребро. Его можно сделать:
- Изготовлен из прямоугольной профильной трубы 20 x 40 мм.
- Из U-образного металлического профиля.
- Из традиционной круглой трубы.
Сварить заднюю и боковые стенки из выбранного материала. Это увеличит площадь рассеивания. В то же время вы получаете эффективный конвектор.
Принудительная конвекция
Принудительная конвекция более эффективна, чем естественная конвекция. И дело не столько в эффективности, сколько в обогреве помещения. Для этой цели можно использовать любой вентилятор – даже бытовой. Поместите его на расстоянии 50-60 см от камина, подключите к сети, включите и наслаждайтесь эффектом. Сильный поток воздуха будет эффективно снимать тепло с поверхности плиты и распределять его по всему помещению. Затраты минимальны – вам просто нужен старый вентилятор, который работает тихо, чтобы не мешать.
Модификация дымохода
Довольно интересный способ повысить эффективность обычной дровяной плиты. Для этого выполните следующие действия:
- Возьмите небольшой старый газовый баллон или другую металлическую емкость.
- Приварите металлическую трубку между дном и крышкой.
- Сделайте прорези в боковых стенках в соответствии с диаметром дымохода.
- Вырежьте дымоход и приварите к нему полученный модуль.
Это нетривиальное решение заметно повысит эффективность вашей дровяной печи.

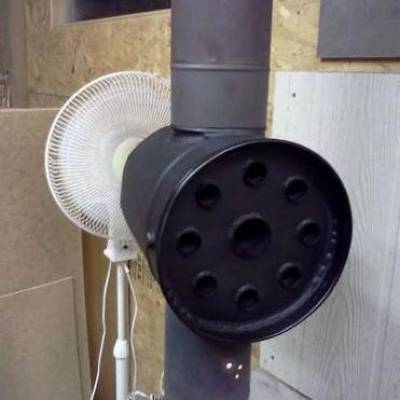

В результате получится структура, как показано на рисунке ниже. Теперь все, что вам нужно сделать, это установить вентилятор напротив модуля, продувая воздух через трубки. Этот шаг поможет повысить эффективность за счет удаления тепла, оставшегося в продуктах сгорания.
Другими словами, наша задача – максимально охладить продукты сгорания, отобрав у них остаточную тепловую энергию.
Строительная кладка
Нельзя сказать, что этот метод радикально повышает эффективность металлического камина. Она обеспечивает:
- Поддержание температуры после погасания пламени.
- Безопасное использование плиты.
- Формирование естественной конвекции.
- Более равномерная мощность нагрева.
Повышение эффективности достигается и другими способами. Что касается каменной кладки, повторяющей контуры задней и боковых стен, то она лишь дополняет другие технические решения.
Увеличенная длина дымохода
Повышение эффективности достигается за счет увеличения общей длины дымохода. Причем увеличивается не вертикальная часть, а горизонтальная. Идея заключается в том, что дымовые газы будут нагревать металл в дымоходе, а большая часть тепла будет сохраняться внутри помещения. Газы на выходе из дымохода будут намного холоднее.
При увеличении длины дымохода разместите дымоход в одном конце помещения, а трубу – в другом. Горизонтальный участок дымохода соединит дымоход с плитой и обеспечит эффективный отвод тепла.

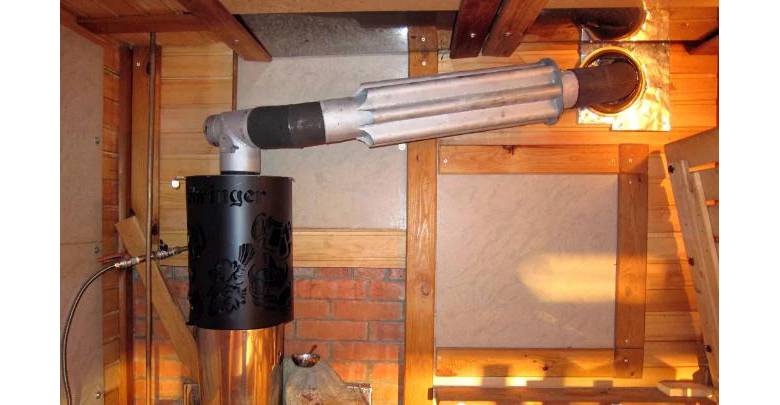

Дополнительным способом повышения эффективности является дооснащение дымохода конвекционными трубами. Это увеличит площадь поверхности теплообмена и создаст дополнительную конвекцию.
Установка отражающего экрана
Этот шаг повысит эффективность на 1-2%. Саму плиту мы трогать не будем, но угол, где установлен камин, мы закроем оцинкованным железом. Это позволит предотвратить утечку части тепла в стены и направить его в отапливаемое помещение. Между листом и стеной можно поместить немного негорючей теплоизоляции.
Комплексный подход и технические решения
Вы можете максимально увеличить эффективность камина, комбинируя описанные выше методы. Например, объединить дымоотводы и пиролизное горение, добавить ребра к облицовке и увеличить длину дымохода. Вентиляторная печь хороша и сама по себе, но ничто не мешает обложить ее кирпичом. Реализация описанных методов также различна – все зависит от имеющихся материалов и конструкции самой плиты.
Как повысить производительность вашей кухонной плиты
Вы используете устаревший браузер. Этот и другие сайты могут отображаться некорректно.
Вам нужно обновить браузер или попробовать другой.
Используется для приклеивания декоративных элементов из керамики, камня или других минеральных материалов к нагретым поверхностям. Рекомендуется для кладки, облицовки, заполнения, затирки и ремонта плит, котлов, каминов и заделки трещин в дымоходах. Мастика устойчива к воздействию воды и температур до +1300°C. Отличная адгезия, высокая эластичность, простота нанесения, низкий расход.
Как повысить эффективность прожорливой дымоходной печи
Очевидно, что смириться с таким положением вещей очень сложно, но радикальные меры по повышению эффективности своей плиты предпринимают, к сожалению, немногие ее владельцы. Хотя опыт показывает, что, приложив немного умения и потратив немного времени, можно выйти из этой прожорливой конструкции и получить достаточно эффективную плиту.
Строительство плиты
Одной из самых больших проблем с этим типом плит является их конструкция. Модель традиционной дровяной печи можно представить себе как очаг, обтянутый металлом и слегка приподнятый над полом. Классические чугунные плиты имеют очаг и зольник. В конструкции не предусмотрена заслонка для регулирования подачи воздуха в камеру сгорания, поэтому это делается путем открытия и закрытия дверцы зольника. Это небезопасно – когда зольник полон золы, искры часто скатываются и вызывают пожар. Так что “буржуйка” полностью оправдывает свое название и аппетит непомерный, и огонь может вспыхнуть в любой момент.
Специфический внешний вид и процесс горения топлива, который является причиной низкой эффективности камина. При горении дров металлическая оболочка котелка нагревается, и тепло распространяется в помещение посредством теплового излучения. Дрова обычно сжигаются нерационально, во время горения не успевают достичь необходимой температуры, поэтому часть горючих газов из топки просто попадает в дымоход. Кстати, сам дымоход, как и корпус плиты, нерационально расходуют теперь уже ценное тепло – обогрев помещения происходит за счет теплового излучения, и происходит только тогда, когда в плите горит пламя. Как видите, все довольно просто – топливо неэффективно сгорает в плите, а нерациональное использование тепловой энергии отдается, например, за счет конвекции. Оказывается, что любое усовершенствование может немедленно повысить эффективность печи и тем самым обеспечить более эффективное использование топлива.
Методы повышения эффективности печей
Для повышения эффективности плиты можно использовать несколько методов, которые можно разделить на методы, связанные с оптимизацией процесса горения, и на изменения в конструкции плиты и дымохода.
Первый метод позволяет более эффективно использовать топливо и дает возможность использовать для отопления помимо дров опилки, брикеты и торф. Метод конструктивных изменений позволяет повысить эффективность камина за счет более эффективного использования получаемого тепла. Можно добиться повышения теплоотдачи, увеличить скорость обогрева помещения, а ряд методов позволяет дольше сохранять тепло.
Как улучшить тягу в камине с помощью топлива
Этот метод может быть использован для повышения эффективности очага без значительных модификаций плиты и дымохода. Низкая теплоотдача при сжигании даже сухой древесины часто вызвана скоплением сажи на внутренних поверхностях дымохода. Из-за плохой тяги топливо не сгорает должным образом и начинает тлеть. Такое тление не обеспечивает необходимой температуры для разложения вещества на горючие газы.
В этой ситуации единственным подходящим решением для повышения эффективности работы печи является очистка дымохода от сажи и установка дефлектора на оголовке дымохода. Эта простая работа может повысить эффективность плиты на 5-7%.
Следующим шагом для увеличения тяги в плите на топливе является уплотнение заслонки топки и зольной дверцы. Это установка асбестового экрана для герметизации дверцы топки или вставка гильзы из стальной трубы непосредственно в топку, куда будет заливаться топливо. Для дверей из ясеня мы рекомендуем установить раздвижную дверь с регулируемым приточным окном. При диаметре дымохода 100 мм шибер должен быть диаметром 70-80 мм, в этом случае даже не совсем сухое топливо будет гореть при высокой температуре и с большой тягой.
Важно правильно рассчитать длину дымохода. Оптимальной длиной для хорошей тяги в любую погоду является длина трубы 5 метров и более. Рекомендуется минимальное количество изгибов по всей длине и отсутствие изгибов под углом 90 градусов.
Установка дефлектора на крышке уменьшит образование сажи в трубе, при этом данное устройство повысит эффективность работы плиты на 2-3%.
Как повысить эффективность дымохода
Раскрытый в предыдущем пункте способ повышения эффективности камина за счет увеличения дымохода показывает один из подходов к решению проблемы повышения эффективности кухонной плиты. Второй подход позволяет более рационально использовать тепло от нагретых дымовых труб.
Прежде всего, в плитах, где отверстие дымохода находится на верхней крышке, рекомендуется изготовить из листового металла толщиной 3-4 мм дополнительную камеру с горизонтальными пластинами внутри. Это устройство позволит продолжить процесс сжигания пиролитического газа. Не секрет, что температура в камере сгорания повышается неравномерно. Даже когда он достигает максимальной температуры, часть продуктов сгорания просто уходит в дымоход, не успев сгореть. Надстройка с дополнительными ребрами распределения пламени может завершить сжигание легких газов и тем самым повысить эффективность дровяной плиты еще на 3-5 %.
Другой метод позволяет быстро отводить тепло от дымохода путем установки одной или нескольких дополнительных перегородок, создающих конвекционные потоки. Просто сверните цилиндр из тонкого металлического листа диаметром на 10-12 см больше, чем дымоход, и поместите его на 15-20 см выше надстройки. Холодный воздух будет проходить между нагретой металлической трубой и перегородкой и, как в обычном конвекторе, подниматься вверх по мере нагревания.
Необычный, но эффективный способ повысить эффективность работы печи – установить в дымовой трубе вставку с трубками, отводящими нагретый воздух. В щель дымохода вставляется вкладыш, в который вставляются трубы. Дым, проходя через трубу, попадает в камеру вставки, где нагревает металлические трубки. Для повышения эффективности с одной стороны вставки устанавливается вентилятор, который продувает воздух через нагретый металл.
Как повысить эффективность вашей кухонной плиты и создать домашнюю эффективную плиту
Учитывая все инновационные идеи, предлагаемые в Интернете для превращения обычной дровяной плиты в суперэкономный прибор, легко прийти к выводу, что большинство из них сводятся к следующим способам:
- Повышение эффективности за счет использования эффекта пиролизного котла;
- Установка дополнительных экранов для создания эффекта конвекции;
- Переоборудование в плиту длительного горения;
- Установка дополнительных теплообменников для дополнительного обдува вентилятором;
- Установка дополнительных компонентов для накопления и сохранения тепла после процесса сгорания.
Одним из наиболее разумных методов повышения эффективности камина является добавление дополнительных элементов к плите. Проще говоря, это превращение кухонной плиты в нечто, напоминающее небольшой пиролизный котел. Для этого в верхней части топки привариваются 2 или 3 пластины, которые изменяют направление потока продуктов сгорания и легких газов. Через корпус плиты в полость между этими плитами вваривается труба, по которой воздух поступает во вторичную камеру сгорания. Когда печь зажигается, задвижка закрывается и подача воздуха в камеру сгорания прекращается. Когда плита достигает необходимой температуры и дрова или брикеты под воздействием температуры начинают разлагаться на простые вещества, открывается задвижка и начинается подача воздуха во вторичную камеру сгорания. Под воздействием температуры и притока кислорода извне легкие газы во вторичной камере воспламеняются, и начинается процесс горения. Такое преобразование максимально повышает КПД горелки, добавляя еще 12-15% к обычным 50-70%.
Теоретически возможно переоборудовать обычную дровяную плиту в камин, но это маловероятно. Но повысить эффективность за счет использования конвекции довольно просто – достаточно установить дополнительные экраны на боковых стенках. Кстати, этот же метод используется в банных печах, только в банной печи топка находится в верхней части, а перегородки просто помогают запустить движение воздушных масс.
Для увеличения времени горения очаг и дверца для золы должны располагаться близко к корпусу плиты. Таким образом, можно контролировать процесс горения и максимизировать эффективность сгорания печи для сауны.
Быстрый нагрев помещения может быть достигнут путем установки теплообменников в корпусе. Если на нагретый металл будет дуть небольшой вентилятор, помещение будет нагреваться быстрее, что даст небольшой положительный эффект.
Существует несколько способов удержания тепла в плите. Самый простой способ – установить на плите контейнер и заполнить его кварцевым песком. Всего 20-25 кг песка могут согревать вас в течение 12-15 часов. Другой вариант – построить кирпичную стену вокруг стен банной печи, используя огнеупорную глину или красный кирпич. Этот метод позволит сохранить тепло еще дольше.
Теперь, когда вы знаете несколько способов повышения эффективности работы плиты с обычной конфоркой, вам не составит труда выбрать лучший вариант и попытаться оптимизировать конструкцию самостоятельно.
Как повысить эффективность вашей дровяной печи без помощи специалиста и серьезных финансовых затрат
Каминная вставка может стать отличным способом обогрева гаража или подсобного помещения. Однако металлические стенки этих плит быстро нагреваются и быстро остывают. Народные умельцы разработали способ сделать плиту более эффективной. Необходимо его улучшить. Изменяйте конструкцию корпуса и дымохода, экспериментируйте с топливом и дополнительными теплоносителями.
Зачем повышать эффективность?
Компактные размеры плиты означают, что площадь, которая нагревается во время работы, невелика. Очень мало тепла уходит наружу, и помещение быстро охлаждается. Иногда кажется, что мощность каменки слабая.
Для повышения производительности он решает несколько задач:
- увеличивает время горения и тления;
- обеспечивается достаточно высокая температура сгорания;
- достигается высокий уровень погружения.
Нормализованный КПД печи
Методы повышения эффективности
Существует несколько способов повысить эффективность гаражного камина и уберечь его от замерзания. Они отличаются изысканностью – от ящика с песком до усовершенствованного дизайна. Все они осуществляются без особых затрат и с помощью подручных средств. Рассмотрим каждый метод повышения эффективности дровяной печи отдельно.
Модификация дымохода
Форма дымохода оказывает непосредственное влияние на производительность скороварки. Чтобы теплоотдача не страдала, конструкция дымохода должна соответствовать определенным параметрам.
- Дымоход должен быть вертикальным. Допустимы углы не более 45 градусов. Если условия вынуждают вас использовать угол 90 градусов, старайтесь использовать как можно меньше.
Замените угол 90 градусов на угол 45 градусов.
Поднятие дымохода
Постройте экран из кирпичной кладки вокруг плиты
Кирпичная кладка вокруг вашего прибора помогает сохранить его тепло и защищает вас и окружающих от контакта с горячим металлом. Правильно уложенная кирпичная кладка увеличивает теплоотдачу примерно на четверть. Когда каменка нагревается, нагревается и кладка. После того как топливо сгорит, оно будет продолжать делиться накопленным теплом. Специалисты рекомендуют укладывать кирпичи на расстоянии 30 сантиметров от стенок топки и не вплотную друг к другу.
Для укладки экрана вам понадобится несколько десятков огнеупорных кирпичей:
- Экран укладывается на глиняный раствор;
- Первый ряд укладывается в соответствии с намеченной схемой;
- Во втором ряду вентиляционный зазор делается с помощью половинок кирпича;
- Кирпичи укладываются в соответствии с заранее разработанной формой и размером проема;
- Для дополнительной безопасности к последнему ряду прикреплена стальная полоса.
Улучшенный отвод тепла с помощью топлива
Металлическая плита может нагреваться различными способами, от дров до опилок и мелкой мульчи. Спрессованные опилки, брикетированные отходы производства и уголь используются для повышения теплоотдачи камина.
- Спрессованные опилки горят гораздо медленнее – одной загрузки хватает на много часов тления.
- Брикеты производятся из древесной щепы и древесных отходов. Спрессованный состав позволяет им тлеть в течение длительного времени, так как их невозможно поджечь. Брикеты тлеют равномерно и долго, увеличивая теплоотдачу каменки.
Брикеты из опилок
Также стоит оценить тягу. Это можно сделать, посмотрев на цвет пламени. Если воздуха слишком мало, пламя становится красным и появляются темные полосы; если кислорода слишком много, пламя становится ярко-белым. Тяга – а вместе с ней и эффективность обогревателя – нормальна, когда пламя золотисто-оранжевого цвета. Вы можете улучшить тягу, обдувая топку простым вентилятором.
Песочница
Если вам не хочется переоборудовать плиту, что-то строить или экспериментировать с различными видами топлива, есть самый простой и экономичный способ. Поставьте на плиту ящик и положите в него два мешка с песком.
Поместите два таких ведра в ящик на вершине очага.
Модификация строительства
Стальные уголки, приваренные по бокам, укрепляют сам агрегат и повышают температуру каменки. Для этого также прикручиваются металлические боковые крышки.
Квалифицированные мастера закрепляют железные листы на расстоянии 6 сантиметров от стен банной плиты. Это делается для того, чтобы тепловая энергия передавалась посредством конвекции, которая заставляет воздух двигаться между подовыми листами и корпусом камина.
Установите защитные металлические перегородки
Можно использовать металлическую кассету, чтобы тепловая энергия не так быстро исчезала. Это объект цилиндрической формы, сваренный из листовой стали. Он называется кассетным, поскольку вставляется в топку. Дрова укладываются в кассету, она переворачивается и помещается в очаг так, чтобы дрова постепенно падали на раскаленные угли и разгорались сами. Пока горят дрова, уже находящиеся в топке, оставшиеся дрова в топке высыхают и воспламеняются сразу после первых слоев.
Использование дополнительного теплоносителя
Плиты дополнены баком для воды и так называемым “теплоносителем”. водяные рубашки для использования в качестве дополнительного теплоносителя и экономии энергии.
Водяная рубашка устроена следующим образом. U-образный бак, в котором нагревается вода, установлен в корпусе. От U-образной рубашки отходят два ответвления: одно для снабжения и одно для лечения. Сам резервуар нагревается с помощью трубного соединения.
Розетка – это .
Эффективность дровяной печи в сауне можно повысить без помощи профессионалов и значительных финансовых затрат. Если вы хотите, чтобы печь грела лучше, вы можете либо модифицировать установку, установив дополнительную кладку, либо просто изменить вид топлива. Все они очень сложны, но у них есть одна общая черта – они работают.
