Начните с подготовительных работ. В каждой системе отопления есть воздухоотводчик. Он бывает ручным или автоматическим. Он расположен в самой высокой точке системы и должен быть работоспособным. В случае ручного воздухоотводчика он открыт.
Воздух в системе отопления: признаки, причины, решения
Если в системе отопления есть неисправности, то они обычно обнаруживаются в начале отопительного сезона. Обычно причина неравномерного нагрева радиаторов или шума довольно проста – в системе отопления скопился воздух, который вызывает шум и снижает эффективность отопления.
Эффективность закрытой системы отопления полностью зависит от циркуляции теплоносителя и доставки определенного количества тепла к радиаторам. Если в закрытой системе отопления есть воздух, нормальный поток теплоносителя нарушается. Это явление считается неприятным и может вызывать:
- Характерный шум при движении воды. Следует отметить, что трубы начинают вибрировать, соединения ослабевают и разрушаются;
- в системе образуются воздушные пробки. Воздух, скопившийся в отдаленных частях системы, может нарушить циркуляцию воды и, если его быстро не удалить, система может разморозиться;
- снижается эффективность системы отопления и увеличивается расход топлива;
- воздух попадает на металлические поверхности внутри системы, способствуя коррозии.
Запертый воздух в системе отопления способствует сокращению времени работы и преждевременному выходу оборудования из строя.
Причины попадания воздуха в систему
Как и почему воздух попадает в систему, если все герметично? Однозначного ответа нет, но наиболее часто встречаются следующие случаи
- Не соблюдается уклон труб;
- Неправильное заполнение системы водой и оставление воздуха в трубах;
- Плохое соединение компонентов;
- Отсутствие автоматической системы, которая самостоятельно или при выходе из строя удаляет воздух из труб;
- проведение ремонтных работ в местах, где в трубах наверняка задерживается воздух;
- заливка системы свежей водой, которая содержит большое количество растворенного воздуха. Как только температура начинает повышаться, его содержание в жидкости уменьшается, и начинают образовываться воздушные замки;
- образование ржавчины внутри системы.
Перечисленные выше причины не охватывают все возможные случаи, но они могут помочь вам понять, почему в вашей системе образуются воздушные пробки, и предпринять соответствующие действия для их устранения.
Как выпустить воздух из системы отопления с открытым насосом: схема
Открытые контуры редко используются в современных системах. Однако их все еще можно встретить в старых домах. Они оснащены циркуляционными насосами, которые повышают эффективность системы отопления за счет форсирования потока теплоносителя. Хотя системы отопления "Ленинградки" рассчитаны на естественный выпуск воздуха через расширительный бак, газ может скапливаться в радиаторах или поворотах труб.

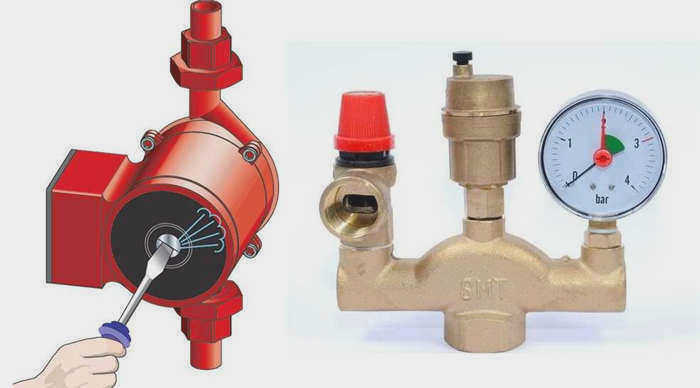

Если в открытом контуре отопления установлен насос, его работа может препятствовать естественному выходу воздуха, когда направленный поток теплоносителя "захватывает" его, не давая подняться вверх. Для удаления газа насос кратковременно отключают. Когда поток жидкости прекращается, воздух может беспрепятственно выйти в расширительный бак.
Важно!
Насос отключается, когда котел останавливается. Если используется твердотопливный радиатор – эта процедура выполняется после остывания радиатора, чтобы вода не закипела.
Если секционные радиаторы установлены в открытом контуре, радиаторы могут засориться. В этом случае остановка насоса не даст желаемого эффекта. Для полного заполнения радиаторов необходимо установить на них сливной клапан. Радиаторы опорожняются путем откручивания пробки до тех пор, пока жидкость не начнет капать.
Можно ли стравить воздух из системы отопления с помощью насоса без кранов?
Если система была спроектирована неправильно, в ней может не быть точек стравливания. В этом случае будет трудно избавиться от воздуха, застрявшего в системе. Самый простой способ стравить воздух – ослабить резьбовые соединения, в которых скопился газ. После того как избыток воздуха будет выпущен, затяните крепежные детали, используя новые уплотнительные материалы.
Если в зоне шлюза нет резьбовых соединений, в трубе следует просверлить отверстие диаметром 3-4 мм. Последовательность удаления воздуха:
- Определите местоположение воздушного шлюза по шуму.
- Выберите хомут того же диаметра, что и труба, в которой наблюдается скопление газа. Рекомендуется использовать специальный вырез для установки запорного клапана.
- Просверлите отверстие и дождитесь выхода воздуха. При необходимости в систему доливают воду.
- При появлении жидкости устанавливается запорный кран.
Использование запорного крана позволит периодически выпускать воздух до тех пор, пока он полностью не выйдет из замкнутого контура. Если установлена глухая клемма, то для завершения процедуры потребуется ослабить ее крепления.
Методы удаления воздуха
Существуют системы отопления под давлением и без давления. В первых жидкость течет с помощью циркуляционного насоса, а во вторых за счет определенного уклона и давления в трубах.
Системы с естественной циркуляцией

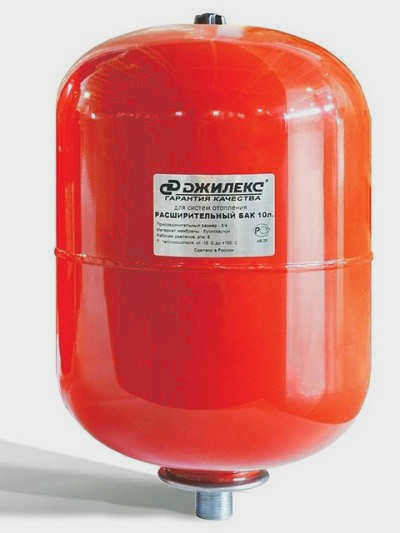

В системах этого типа для удаления воздуха из системы используется расширительный бак. Он устанавливается в самой высокой точке. Большая часть воздуха удаляется самопроизвольно при нагревании теплоносителя. Если воздушные пробки все еще присутствуют, многие эксперты рекомендуют увеличить количество жидкости в системе, открыв вентиляционные отверстия. Это позволит вытолкнуть воздух из сети через сам теплоноситель.
Системы с принудительной циркуляцией
В системах с принудительной циркуляцией трубы и радиаторы прокладываются плоско и без наклона. Для удаления воздуха из них используются воздухоотводчики. Они всегда устанавливаются на поворотах и в самых высоких точках системы труб, так как именно там скапливаются газы.
Внимание: Если воздухоотводчики не удаляют воздух из системы, необходимо опорожнить весь теплоноситель и заново заполнить систему.
Заполняйте систему медленно, так как в результате быстрого заполнения будут образовываться воздушные пузыри. Одновременно необходимо удалить воздух из радиаторов и других компонентов. Чем длиннее система, тем больше времени потребуется для ее заполнения теплоносителем. Если теплый пол подключен к отопительной сети, необходимо установить вентиляционные отверстия, так как трубы часто находятся на разной высоте. Также необходимо постоянно контролировать количество теплоносителя в системе, чтобы предотвратить попадание воздуха в систему.

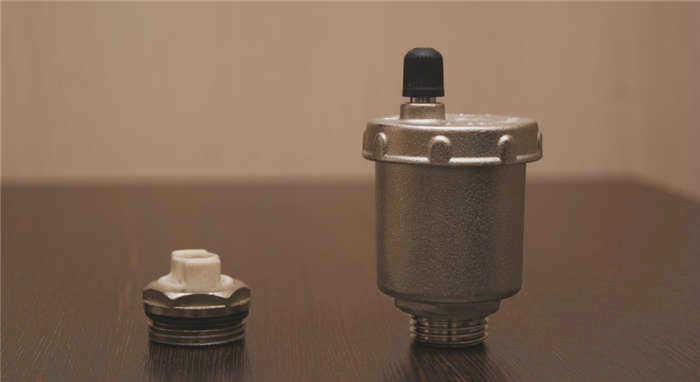

Типы воздухоотводчиков
Вентили могут быть автоматическими или ручными. Ко второму типу воздухоотводчиков относятся краны Маевского. Они используются не только для удаления воздуха, но и для приведения его в действие, чтобы слить теплоноситель из системы.

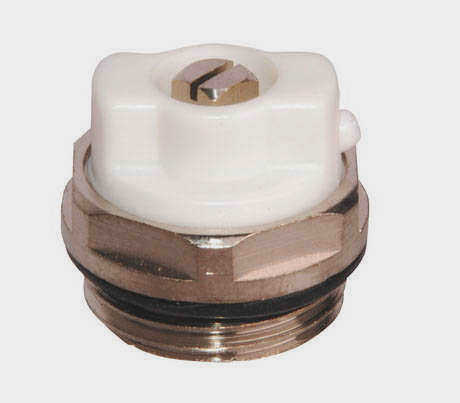

Краны Маевского изготавливаются из латуни.
Это устройство изготовлено из латуни и имеет простую, но надежную конструкцию. Основными частями крана являются корпус и винт. Все части вентиля расположены как можно ближе друг к другу, чтобы охлаждающая жидкость не могла вытекать. Клапан можно открыть с помощью гаечного ключа, отвертки или вручную.
Перед удалением воздуха из системы отопления необходимо подготовить бак для теплоносителя и инструменты. Пошаговая инструкция по удалению воздушных пробок с помощью клапана Маевского:
- Если система отопления снабжена циркуляционным насосом, отключите его на время стравливания воздуха.

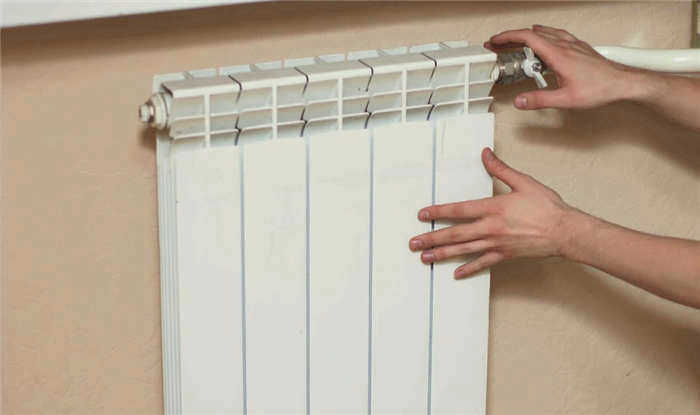

- С помощью гаечного ключа, отвертки или своей руки поверните кран на 1 оборот против часовой стрелки. Вы сразу же услышите шипящий звук выходящего из радиатора воздуха.
- Как только охлаждающая жидкость начнет вытекать, значит, воздушная пробка устранена, и кран Мевского снова закрыт.
Автоматический воздухоотводчик

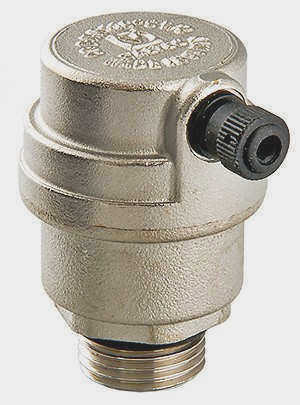

Автоматический воздухоотводчик VALTEC VT.502.
Это устройство самостоятельно удаляет воздух из системы отопления. Оно может быть установлено вертикально или горизонтально. Он состоит из латунного корпуса, поплавка, стравливающего клапана и шарнирного рычага. Вентиляционное отверстие оснащено защитным колпачком для предотвращения утечки через него теплоносителя.
Примечание: Автоматические устройства чувствительны к примесям в воде. Для обеспечения длительного срока службы в системе отопления дополнительно устанавливаются фильтры для удаления воздуха.
Универсальный метод удаления воздуха
Эффективным и проверенным методом является установка многоступенчатой системы вентиляции. Она предполагает установку нескольких вентиляционных клапанов, которые размещаются в определенных местах. При открытии каждого воздушного клапана воздух удаляется в отдельном участке системы:

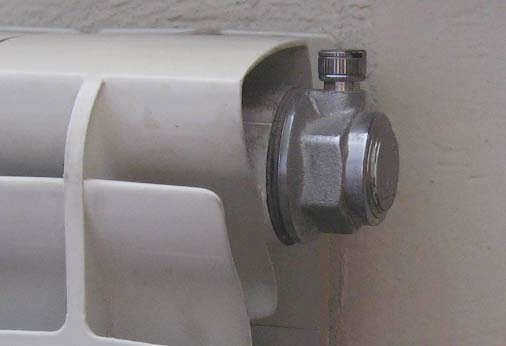

- На радиаторах устанавливаются местные воздухоотделители (краны Маевского).
- На стояках воздухоотделители расположены в крайних точках.
- На котле расположен автоматический воздухоотводчик.
При подозрении на утечку в системе в первую очередь необходимо определить место образования засора. Это можно определить по теплу радиаторов или звуку, издаваемому трубами. Затем откройте кран Мевского рядом с этим местом и спустите воздух, держа наготове небольшую емкость, чтобы использовать ее, когда вода закончится.
Если радиатор все еще едва теплый, промойте его, так как это означает, что в радиаторе скопилось много отложений и частиц ржавчины.
Для частного дома хорошей идеей будет установка циркуляционного насоса в системе отопления, который должен располагаться непосредственно за котлом. Он помогает теплоносителю эффективно циркулировать и создает давление.
Слив без слива (видео)
В этом видео показано и схематично объяснено, как удалить воздух из системы, если он появился там из-за неправильного монтажа.
В данном примере радиатор, наиболее удаленный от котла, не нагревается. Между ним и предыдущим радиатором скопился воздух. Для его удаления подготовьте резинку и саморез с прижимной шайбой.
Удалите воздух, следуя пошаговой процедуре:
- Подготовьте саморез. Оберните конец дымовой ленты и заверните его под головку самореза;
- С помощью отвертки закрутите винт в месте скопления воздуха на трубе;
- Затяните самонарезающий винт, прижав его к стенке трубы. Затем слегка открутите его, чтобы воздух вышел. Как только из отверстия начнет вытекать вода, закрутите саморез до упора.
После этого радиатор начнет нагреваться.
Даже новая, правильно установленная система отопления со временем может работать неправильно из-за скопления воздуха. Периодически предотвращайте эту проблему и спускайте воздух, особенно перед подачей теплоносителя осенью. Метод устранения воздушной пробки зависит от ее причины.
