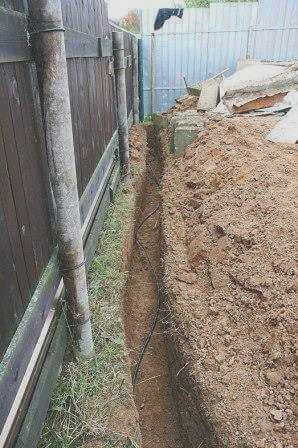

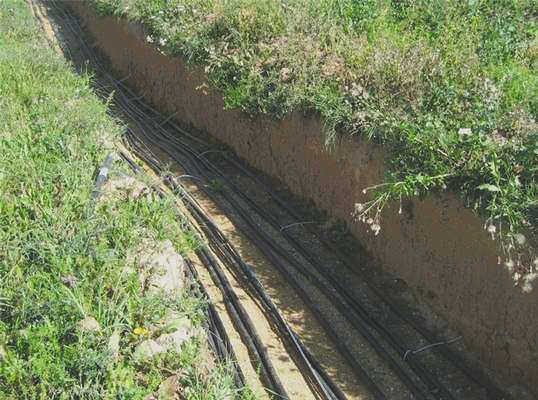

По намеченной трассе выкапывается траншея. Ее глубина составляет 70-80 см, ширина при прокладке одного кабеля – 20-30 см, при прокладке двух и более расстояние между проводами, уложенными на дно траншеи, должно быть не менее 10 см. Это те критерии, которыми вы должны руководствоваться при принятии решения. После того как траншея выкопана, следует:
Подводка кабеля к дому под землей
Использование подземных кабелей вместо воздушных линий в отдельно стоящем доме имеет ряд преимуществ:
- Ввод подземных кабелей не портит архитектурный дизайн и завершенность стиля. Это часто является основной причиной выбора данного способа подключения для фешенебельных резиденций и бунгало;
- Подземный кабель не подвержен разрушительному воздействию погоды;
- Пожарная безопасность – в случае короткого замыкания в земле и возникновения дуги вероятность причинения вреда людям или имуществу очень мала;
- подземная проводка защищена от вандализма и кражи кабелей, что важно, если дом надолго остается без присмотра.
прокладка кабелей под землей
Общие принципы
Прокладка кабелей под землей может быть единственным абсолютно безопасным способом подключения здания к электросети, если вы хотите подвести электричество к деревянному дому, который является пожароопасным.
При подключении деревянного здания через воздушный ввод наиболее опасной частью является участок вводного кабеля, проходящий вдоль стены из горючего материала. Усадка, сдвиг и разбухание деревянной конструкции могут повредить изоляцию кабелей, вызвать короткое замыкание и электрическую дугу, которая подожжет дом.
Различные методы защиты кабеля не обеспечивают такой же безопасности, как кабель, проложенный под землей.
Вход в здание с кабелем через кабельный канал
Более высокая стоимость прокладки под землей. Для того чтобы принять решение, необходимо учесть дополнительные затраты на прокладку кабеля под землей:
- Более высокую стоимость подземного кабеля подходящего сечения по сравнению с проводами воздушных линий;
- Стоимость строительных материалов и конструкций, необходимых для подземной прокладки.
- Стоимость земляных работ;
- Необходимость потратить время и деньги на получение соответствующих разрешений на проведение земляных работ.
Ввод кабелей в дом под землей | Полезные статьи – Кабель.РФ
Ввод кабелей в дом под землей имеет ряд важных преимуществ. Вот основные из них: риск пожара сведен к минимуму; кабель защищен от кражи, вандализма и неблагоприятных погодных воздействий; архитектурный дизайн не испорчен. Чтобы ощутить все эти преимущества, необходимо знать не только, как проложить кабель в доме под землей, но и какой тип кабеля проложить в доме под землей?
Подземная прокладка кабеля в доме с использованием бронированного кабеля
Чтобы подключить дом к электросети, необходимо использовать кабель, который выдерживает давление грунта и другие подобные факторы. Возьмем, к примеру, бронированный кабель ВБНШВ. Подземный ввод кабеля в дом должен быть выполнен в следующем порядке:

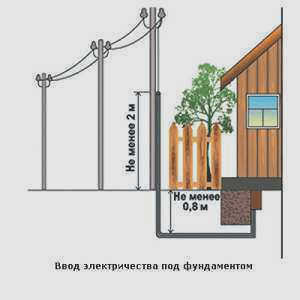

1. выкопать траншею (глубиной 70-90 см) от столба до входа в здание через фундамент. 2. засыпьте траншею песком (толщина слоя песка должна составлять 20 см). Песок необходим для отвода излишней влаги осенью и весной. 3 Уложите кабель в траншею. Важно, чтобы он был уложен волнообразно. В трубе необходимо сделать углубление от столба до земли (его высота должна составлять 2 м). 4 Введите кабель в дом под землей. Это можно сделать через стену или через фундамент. В первом случае в стене просверливается отверстие. В первом случае в стене сверлится отверстие и вставляется труба. Конец кабеля вставляется через металлическую или пластиковую трубу.

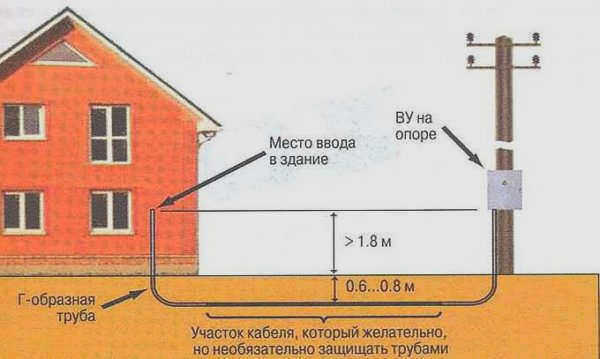

(5) Если вы решили ввести кабель через фундамент, просверлите в фундаменте отверстие соответствующего диаметра. Вставьте в отверстие кусок металлической трубы и поместите внутрь кабель. Труба должна быть защищена цементом и бетонным раствором. Труба должна быть изолирована с обеих сторон. Для этого вам понадобится негорючий материал. Это необходимо для того, чтобы избежать проникновения воды и почвы.
Основные принципы и технология
Прежде всего, необходимо спроектировать трассу кабеля. Очевидно, что при прокладке по прямой требуется меньшее количество кабеля. К сожалению, это не всегда возможно. При прокладке трассы рекомендуется избегать:

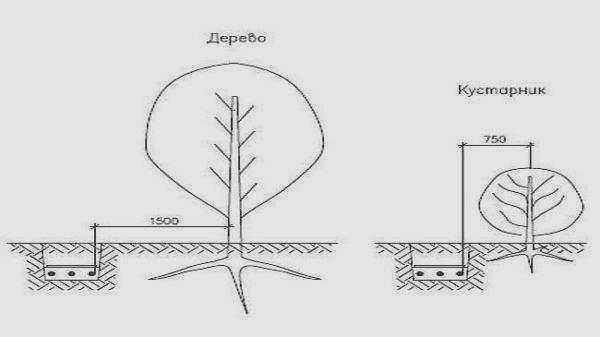

- Прохождения вблизи больших деревьев. Рекомендуется прокладывать трассу на расстоянии не менее одного метра от больших деревьев. Если дерево стоит прямо на пути, рекомендуется обойти его с помощью поворота или переместиться ближе к нему. Как правило, оптимальное расстояние составляет 1,5 метра. Если такая арка не помещается на участке, можно выкопать небольшие траншеи по обе стороны от дерева, закопать между ними металлическую трубу и протянуть в нее кабель.
- Крайне желательно избегать участков с большой нагрузкой: парковок, подъездов для канализационных машин, тротуаров и т.д. Эти участки можно обойти по схеме.
- Если избежать мест с интенсивным движением невозможно, для улучшения защиты используются кожухи. Ограждения также необходимы на пересечениях с дренажными канавами, при пересечении водопроводов, газопроводов и других коммуникаций. Если на трассе есть участки глубиной менее 50 см или в местах, где невозможно убрать твердые предметы (старые фундаменты, крупные камни и т.д.), рекомендуется везде проложить защитный короб.
- Если трасса для прокладки подземного кабеля проходит вдоль фундамента, она должна находиться на расстоянии не менее 60 см от него. Не прокладывайте кабель в земле ближе к фундаменту – смещения грунта или здания могут повредить линию электропередачи.
- Рекомендуется избегать пересечения с другими кабелями. Если избежать пересечения невозможно, оба кабеля должны быть экранированы. Они должны простираться не менее чем на 1 метр в обе стороны от места пересечения, а кабели должны находиться на высоте не менее 15 см друг от друга.
Детали и особенности

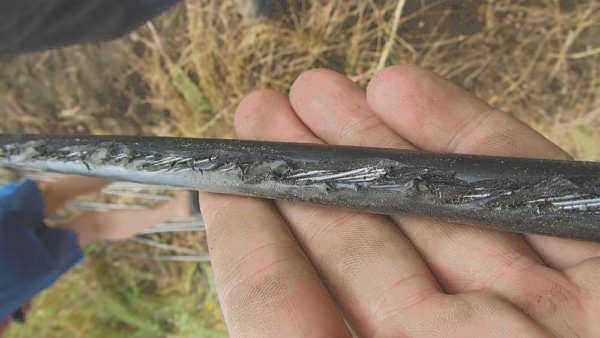

Прокладка кабелей в земле – трудоемкий процесс. Нелегко выкопать траншею и нелегко протянуть кабель. Копать траншею немного легче, но и это не самое приятное занятие. Если через несколько лет изоляция будет повреждена, вам придется делать все с нуля, что никого не обрадует. Лучше сделать это один раз и правильно. Дело в том, что кабель можно укладывать в траншею без защитного покрытия. Он не будет не соответствовать требованиям. А если вы проложите высококачественный бронированный кабель, он прослужит долго.

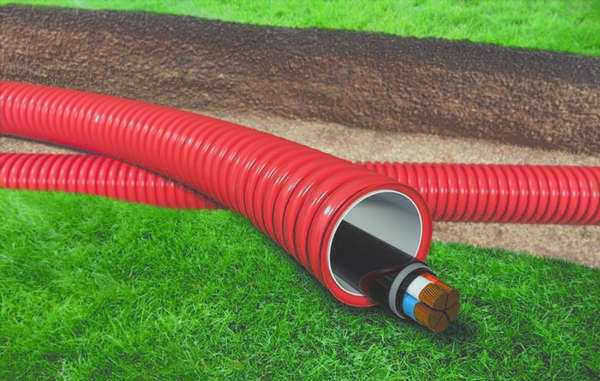

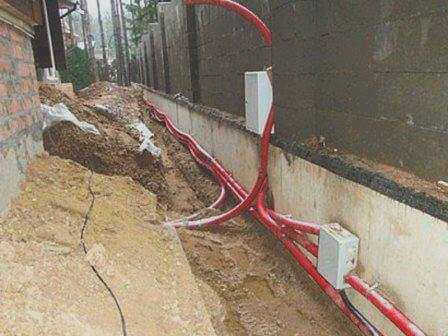

Однако если вы прокладываете обычный ВВГ или NYM, то для большей надежности лучше проложить его в двустенной гофрированной трубе по всему периметру. В соответствующих местах дополнительно прокладывается такой же воздуховод из более жесткой трубы или тот же ДКС, но большего диаметра. Также часто используются толстостенные трубы из асбестоцемента или пластика. При таком способе прокладки подземного кабеля риск преждевременного разрушения кабеля значительно ниже – большая часть нагрузки передается на трубы, а не на защитную оболочку и проводники.
Прокладка кабеля в земле в пластиковых или асбестоцементных трубах или гофрированном шланге имеет еще одно преимущество: велика вероятность того, что при необходимости кабель можно будет заменить, просто заклеив его на месте старого. Новая труба привязывается к старой, старая вытягивается, а новая "заползает" на ее место. Однако это не всегда возможно: со временем и труба, и гофрированный шланг могут разрушаться – воздействие льда, нагрузки грунта способствуют ухудшению защитного покрытия.
Из всего этого следует, что, хотя прокладка кабелей с бумажной изоляцией не противоречит нормам, лучше использовать пластиковую изоляцию – ПВХ или сшитый полиэтилен. Бумага, несмотря на специальную пропитку, портится гораздо быстрее, чем полимеры, что значительно приближает срок замены. Прокладка кабеля в земле требует больших усилий и работы, поэтому лучше прокладывать более прочные материалы.
Прокладка кабеля через стену деревянного дома или фундамент
Если кабель LV-ABC или любой другой кабель с алюминиевыми жилами прокладывается от столба к деревянному дому, он не должен входить в дом в соответствии с правилами монтажа: "кабели с алюминиевыми жилами не должны прокладываться над горючими конструкциями". Необходим переход на медь. Чаще всего для этих целей используется кабель ВВГнг с негорючей изоляцией.

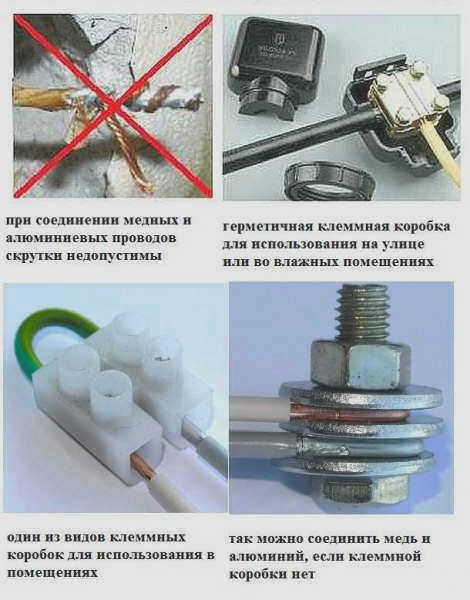

Обратите внимание, что для соединения двух кабелей используются клеммные коробки – обычная скрутка кабелей не допускается. Медь и алюминий вступают в химическую реакцию при прямом соединении и быстро и сильно окисляются, ухудшая контакт. Это вызывает искрение даже при малых нагрузках в месте соединения, что является прямым путем к пожару. По этой причине использование клеммных коробок является обязательным. Они выпускаются в герметичных и открытых корпусах. Герметичный вариант лучше подходит для наружного применения, открытый вариант можно использовать и в помещении.

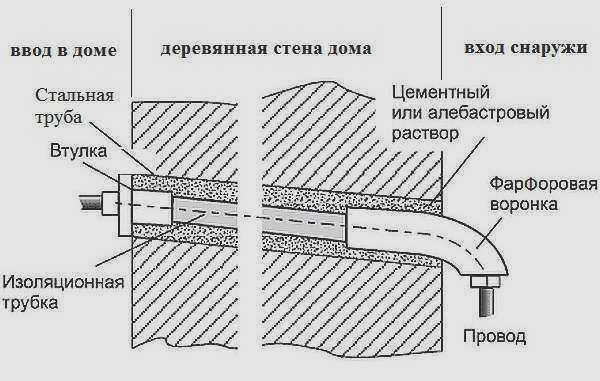

Но это еще не все. Силовой кабель может быть проложен только через толстостенную стальную трубу, проходящую через деревянную стену. Диаметр трубы должен быть не менее чем в 4 раза больше внешнего диаметра кабеля. Толщина стенки регламентируется (SM 31-110-2003) и должна быть не менее
- 2,8 мм для кабелей с сечением жил 4 мм²
- 3,2 мм для кабелей с сечением жил 6-10 мм².
Рекомендуется размещать ввод с обратным уклоном для предотвращения попадания воды. Для герметизации мест входа и выхода и обеспечения электробезопасности можно использовать асбестовые, резиновые или пластиковые заглушки. Края трубы следует аккуратно обрезать и сгладить, чтобы кабель не перетерся и не повредил кожух.
Прокладка кабеля под дорогой
Если кабель должен быть проложен под дорогой, необходимо получить разрешение от организации, ответственной за дорогу. Этот пункт является обязательным в жилых районах, так как под дорогой могут находиться другие линии связи, и несанкционированные работы могут повредить их. В случае коттеджей и дачных поселков необходимо получить разрешение в администрации поселка.

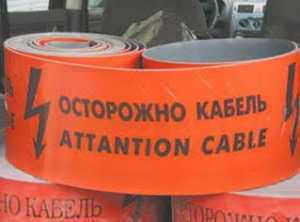

Правила прокладки кабеля под дорогой не меняются – глубина котлована 70-80 см, песчаная подстилка и обратная засыпка, желательно прокладка в асбестоцементной трубе или двустенном гофрированном канале. В целом, отличий нет, все правила и нормы одинаковы. Трудности могут возникнуть, если кабель нужно проложить под асфальтом. Если это основная трасса, то маловероятно, что покрытие будет повреждено, но если это произойдет, то ремонт асфальта будет дорогостоящим. В этом случае тоже есть решение – существует специальное оборудование, с помощью которого можно сделать прокол под дорогой. Услуга тоже не дешевая, но стоит гораздо меньше, чем стоимость ремонта асфальта.
При прокладке электропроводки к дому все задаются вопросом, как лучше это сделать – над землей или под землей? Накладной монтаж LV-ABC всегда в разы быстрее и в несколько раз дешевле.
Во-первых, он более надежен. Во-вторых, он не портит фасад здания и внешний вид окрестностей.
Часто эти два метода комбинируют. Изначально на специальном кронштейне устанавливается трубная стойка.
Затем кабель прокладывается в земле от трубной стойки и вводится в дом. Если кронштейн находится близко к зданию, некоторые прокладывают кабель LV-ABC прямо на фасаде. Однако мы рассмотрим подземную прокладку. Давайте рассмотрим, какие трудности могут возникнуть при прокладке кабеля в земле, и остановимся на распространенных ошибках при выполнении этой работы, которые рано или поздно приводят к поломке КЛ.
Существует два способа прокладки кабеля в земле:
- Без какой-либо защиты (с использованием бронированных типов кабеля).
Какой электрический кабель использовать под землей
При необходимости прокладки кабеля в земле обычно используется бронированный кабель с медными жилами типа ВБбШв или алюминиевыми жилами типа АВБбШв, так как этот кабель хорошо защищен стальной лентой от различных механических повреждений и грызунов. Не обязательно прокладывать бронированный силовой кабель в трубе.
Существуют некоторые правила, которые необходимо соблюдать, и советы специалистов о том, как правильно проложить кабель в земле на садовом участке.
Советы по прокладке силового кабеля в земле
Во-первых, важно учитывать, что кабельная трасса не должна прокладываться вблизи корней деревьев и в местах с высоким напряжением грунта. Если на садовом участке планируется проложить несколько кабельных трасс, необходимо следить за тем, чтобы они не пересекались. Кроме того, кабельная трасса не должна пересекаться или проходить рядом с другими коммуникациями. Категорически запрещается прокладывать трассу под фундаментом дома. Минимальное расстояние между фундаментом и кабелем должно составлять не менее 60 см.
Во-вторых, необходимо разметить трассу, а затем выкопать траншею. Глубина траншеи должна составлять 80-90 см. Если кабель проходит под автостоянкой или через дорогу, глубина траншеи должна быть более 1,25 м.
В-третьих, вырытая траншея должна быть очищена от мелкого и крупного мусора естественного и искусственного происхождения.
В-четвертых, вырытая траншея должна иметь подушку. Толщина подушки (слоя песка) составляет 10-12 см. Для этой цели можно использовать любой песок, но необходимо следить за тем, чтобы подушка покрывала все дно на заданную глубину.
В-пятых, необходимо выбрать и подготовить кабель. Кабель должен быть выбран в соответствии с потребляемой мощностью участка. После того как кабель выбран, его необходимо подготовить: если он будет прокладываться в месте с повышенной нагрузкой на грунт, его следует защитить трубами ПНД, а перед прокладкой кабеля накрыть пластиковыми рукавами.
