Чтобы определить причину срабатывания, временно установите вместо автоматического выключателя обычный автоматический выключатель и автоматический выключатель остаточного тока. Если места недостаточно, не устанавливайте их на DIN-рейку, а подвесьте на куски провода или разместите возле электроприбора.

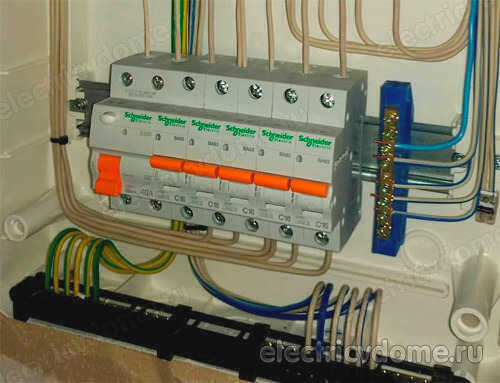

Почему перегорает автоматический выключатель остаточного тока в распределительном устройстве?
Основная функция автоматического выключателя остаточного тока – защита сети от перегрузок и коротких замыканий. Часто возникают ситуации, когда владельцам квартир и частных домов приходится решать проблему, почему срабатывает автоматический выключатель остаточного тока в распределительном устройстве, и выявлять причины такого срабатывания. Обычно вопрос ограничивается заменой автоматического выключателя на более мощный. Однако это не позволяет эффективно решить проблему, поскольку отключение происходит при повышенной нагрузке на проводку. В результате бытовые линии электропередач могут перегореть и выйти из строя. Для того чтобы предпринять наиболее эффективные действия, необходимо знать, почему в каждом конкретном случае сработал автоматический выключатель.
Наиболее распространенной причиной срабатывания является его основная функция – защита проводки от перегрузок. Каждая модель имеет свой номинальный ток срабатывания, начиная с 6 ампер и выше. При одновременном включении нескольких мощных устройств предельный ток будет превышен, и защитное устройство сработает. Перегрузку чаще всего вызывают стиральная машина, водонагреватель и другие бытовые приборы.
Эту проблему можно решить различными способами. Первый – избегать одновременного включения крупных электроприборов. Если у вас качественная проводка с медными жилами сечением не менее 2,5 мм2, допустимо установить более мощный выключатель.
В некоторых случаях причиной срабатывания автоматического выключателя может быть неисправный бытовой прибор. Поэтому при одновременном включении бытовой прибор начинает выключаться. При серьезной неисправности могут пострадать даже такие приборы, как чайник или компьютер. Чтобы проверить это, выключайте приборы по одному и смотрите, как ведет себя автоматический выключатель. Если он работает нормально, причина в том, что один из приборов выключается при включении.
Автоматический выключатель срабатывает при включении света

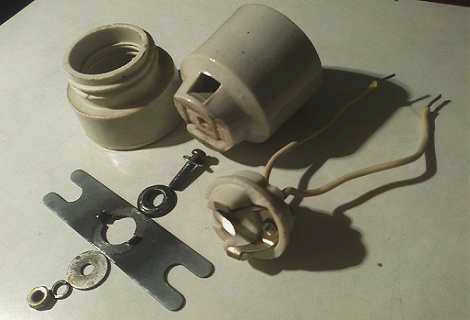

Часто при включении света срабатывает автоматический выключатель, и вся электроэнергия отключается. Существуют различные причины этой неисправности, наиболее важной из которых является неправильное подключение люстры, в которой используются обычные лампочки с цоколем E27. Чтобы определить возможную неисправность, выкрутите лампочки и проверьте их цоколи на предмет короткого замыкания.
В месте подключения люстры контакт подгорает, что вызывает короткое замыкание и срабатывание защитного устройства. Иногда это трансформатор 12 В в люстре.
В некоторых случаях автоматический выключатель в распределительном щите срабатывает, когда перегорает лампочка. Автоматический выключатель срабатывает при кратковременной перегрузке. При низком номинале в 6-10 ампер велика вероятность незапланированного срабатывания. Этот эффект полностью отсутствует в люминесцентных и светодиодных лампах.
Читайте также:
В чем разница между УЗО и автоматическим выключателем?
Каково основное назначение автоматического выключателя?
Давайте начнем с основ: для чего используются автоматические выключатели и что они делают.

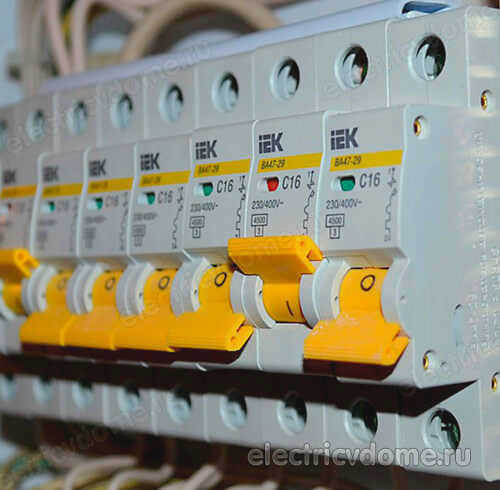

Назначение автоматического выключателя – обеспечить защиту от перегрузки и короткого замыкания той части электроустановки, которая подключена к его клеммам. Автоматический выключатель защищает только электрические проводники. Он не защищает никаких ботов, подключенных к розеткам. От него нельзя ожидать защиты различных нагрузок, таких как музыкальные центры, компьютеры и тому подобное: он по сути не предназначен для этого.
Теперь, когда мы поняли его функцию, давайте разберем ее, Почему перегорает предохранитель?? Если в сети происходит короткое замыкание, электрический ток увеличивается, и электромагнитный расцепитель автоматического выключателя реагирует на кратковременное увеличение тока. Магнитный расцепитель приводит в действие механизм расцепления автоматического выключателя, и цепь разрывается. Время срабатывания в этом случае не превышает нескольких сотых долей секунды.

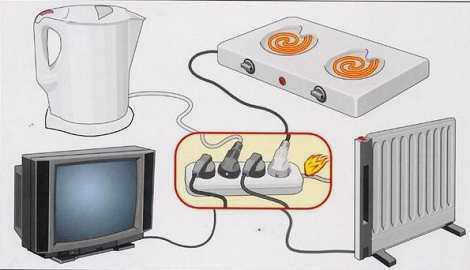

При одновременном включении большого количества электроприборов, таких как стиральная машина, чайник, пылесос, микроволновая печь и т.д., ток в цепи также увеличится, но ток короткого замыкания будет значительно меньше – это называется перегрузкой электропроводки.
В случае перегрузки ток в цепи превышает значение номинальный ток автомата В этом случае срабатывает тепловая защита – биметаллическая пластина. Под действием перегрузки пластина нагревается и изгибается, захватывая механизм расцепления автоматического регулятора газовой горелки и разрывая цепь.
Время срабатывания в этом случае зависит от перегрузки и может составлять от нескольких секунд до нескольких минут.
Почему перегорает автоматический выключатель в распределительном устройстве?
Первым шагом к восстановлению нормальной работы электроустановки всегда является поиск причину срабатывания автоматического выключателя. Наиболее распространенные причины, исходя из моего обширного опыта, перечислены ниже. Давайте сначала рассмотрим наиболее вероятные из них, а затем поговорим о редких.
#1: Перегрузка проводки.

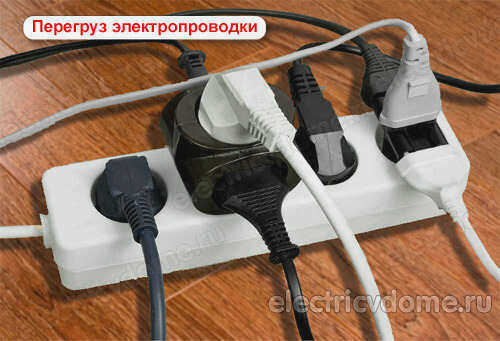

Под перегрузкой понимается подключение к сети слишком большого количества мощных нагрузок. Перегрузка является основной причиной "неожиданного" отключения питания некоторых нагрузок. Это часто происходит с наступлением холодов, когда центральное отопление еще не работает, но людям в квартирах нужно согреться, и тогда они начинают использовать электрические обогреватели для поддержания комфортной температуры.
Каждый радиатор сам по себе является большой нагрузкой (средняя мощность обычного камина составляет около 2 кВт), а добавьте к этому стиральную машину или микроволновую печь – и вы получите автоматическое отключение из-за перегрузки.
При перегрузке устройство не отключается Между перегрузкой и срабатыванием автоматического управления газовой горелкой проходит некоторое время. За это время цепи тепловой защиты нагреваются, и чем больше перегрузка по отношению к номинальному току автоматического управления, тем быстрее произойдет отключение.
Конкретное значение "срабатывания при перегрузке" можно определить по кривой характеристики "время-ток". Например, биметаллическая пластина 16-амперного автоматического выключателя газовой горелки с характеристиками типа 'C' на 20А сработает примерно через три минуты.
В результате вы можете наблюдать картину, когда люди, подключив все, что у них есть, идут по своим делам и не понимают, почему вдруг сработал автоматический выключатель и вся квартира погасла.
Есть два способа вернуть проводку в нормальное состояние. Вы можете включать мощные электроприборы по одному. Например, не включать чайник, пока работает стиральная машина, или выключить камин на некоторое время перед включением утюга.
3) Неисправный автоматический выключатель утечки тока на землю
Срабатывание автоматического выключателя остаточного тока может быть вызвано неисправным механизмом. Срабатывание может произойти в различных ситуациях в зависимости от прибора:

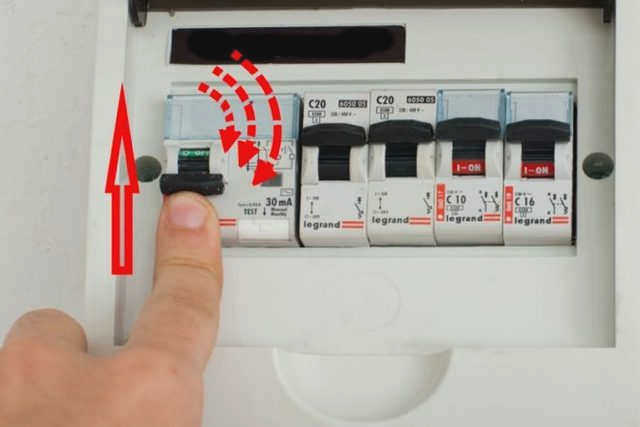

- Кнопка "Тест" заблокирована. Это устройство выполняет функциональную проверку автоматического разъединителя путем подключения к цепи дополнительного резистора. Если кнопка заблокирована, контакт механизма останется замкнутым, и отключение произойдет немедленно при подаче питания, даже если все отходящие провода отсоединены от устройства.
- Неисправный механизм отключения. В этом случае защита срабатывает при внезапном закрытии двери, ударе о стену и подобных ситуациях. Корпус можно проверить, постучав по нему рукояткой отвертки или тупым концом карандаша.
- Влага внутри корпуса. Если прибор установлен на открытом воздухе, влага может попасть внутрь механизма. В этом случае сопротивление изоляции устройства снизится и возникнет ток утечки, что приведет к отключению устройства.
- Сгоревшие клеммы или контактная группа. Помимо дифференциальной защиты, внутри дифференциального реле имеется тепловая защита. Если контакт неисправен, проблемная зона нагревается и механизм перегревается, что не связано с перегрузкой. Неисправность можно распознать по потемневшему корпусу, сгоревшей клемме или нагреву устройства.
Возможны и другие неисправности.
5) Перегрузка сети
Помимо короткого замыкания в сети, возможна также перегрузка устройства. Это явление возникает при одновременном включении большого количества приборов, суммарная мощность которых превышает допустимую мощность для кабеля данного сечения.
В этом случае линия отключается устройством тепловой защиты от перегрузки, время срабатывания которого обратно пропорционально силе тока.
Возможные причины срабатывания автоматического выключателя остаточного тока
Итак, определенно существует причина отключения автоматического выключателя остаточного тока. Причин отключения может быть много. И, что характерно, они весьма разнообразны.
Обычное срабатывание защиты
Срабатывание автоматического выключателя остаточного тока может иметь вполне обоснованную причину. Другими словами, автоматика должным образом реагирует на возникновение утечки тока.
Способ возникновения таких утечек также может иметь различную природу. И очень важно правильно определить, что является причиной столь частого срабатывания.
- Изоляция поврежденной проводки, спрятанной в стенах, со временем начинает терять свои диэлектрические свойства. Она теряет эластичность, становится хрупкой, в ней образуются микротрещины. Это резко снижает сопротивление изоляции. Таким образом, появляется "путь" для небольших, но все же токов утечки. Это явление особенно характерно для кабелей, расположенных в помещениях с повышенной влажностью – там токи утечки могут быть гораздо выше.
Нельзя полностью исключить и механическое повреждение изоляции кабеля. Например, при забивании гвоздя или сверлении стены.

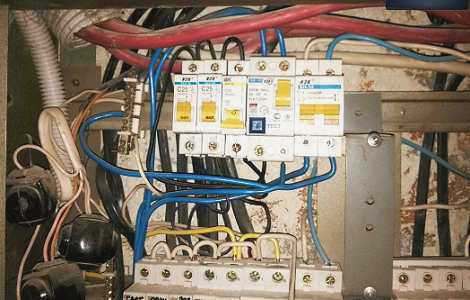

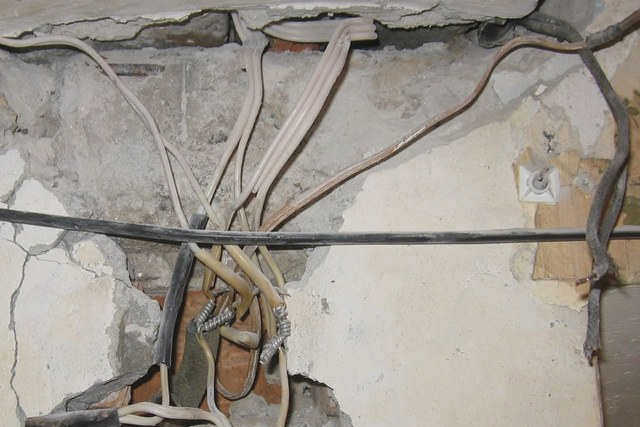

- Плохая проводка – плохие контакты на жгутах проводов в распределительных коробках, на клеммах выключателей и розеток и даже на самих УЗО или автоматических выключателях. Все это может вызвать искрение и повлиять на правильную работу автоматического выключателя.

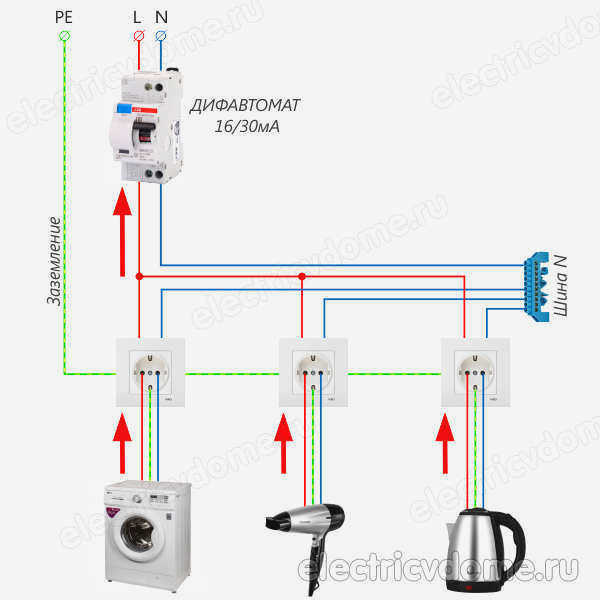

- Очень опасны ситуации, когда нарушена изоляция электрической части бытового прибора и происходит утечка фазы на землю. В принципе, автоматические выключатели УЗО предназначены для предотвращения последствий таких аварий. Если электроприбор подключен к заземленной розетке, утечка произойдет немедленно, и защита сработает, отключив линию. В противном случае фаза "сядет" на корпус, и при прикосновении к ней сработает автоматика.
Как найти причину срабатывания УЗО? И как ее устранить?
Скажем прямо – задача не из легких. Но если поиск ведется последовательно и грамотно, он должен сработать.
- Как уже говорилось, сначала нужно убедиться, что автоматика безопасности подключена правильно. Если у вас нет полной уверенности, начните именно с этого. Как только вы это сделаете, вы сможете закрыть дело раз и навсегда.
- Если со схемой подключения проблем нет, следующим шагом будет исключение неисправности самого автоматического выключателя.
Автоматический выключатель УЗО должен быть надежно закреплен на DIN-рейке распределительного щита. Контакты на клеммах должны быть хорошо затянуты. Тестовая кнопка должна находиться в верхнем отпущенном (т.е. нормально разомкнутом) положении.
Для "чистоты эксперимента", чтобы устранить возможное влияние всех линий и устройств, подключенных к УЗО, временно отключите автоматический выключатель. Затем ослабьте клеммы на выходе и отсоедините от них провода.
После перемещения рычага в положение ON, удерживайте его в этом положении, не опуская вниз. Если наблюдается такая нестабильность, это может быть вызвано внутренним износом или механической поломкой.
Изношенный или поврежденный механизм блокировки часто можно обнаружить, слегка постучав по корпусу выключателя и покачав его из стороны в сторону. Если этого действия достаточно, чтобы рычаг защелкнулся, дальнейшую проверку можно не проводить – требуется только замена автоматического выключателя УЗО.
Если положение рычага стабильно, можно активировать автоматический выключатель. Кратковременное срабатывание автоматического выключателя (при отключенных выходных проводах) сразу же укажет на явную неисправность. Скорее всего, она кроется в цепи проверки УЗО. Возможно, контакты на кнопке заблокированы, образовался токопроводящий налет пыли, образовался другой мост проводимости или возникли другие внутренние неисправности. В любом случае, устройство пришло в негодность и должно быть заменено.
