Почему срабатывают УЗО: причины, неисправности и решения
Почему срабатывают автоматические выключатели с УЗО?
В сочетании с автоматическими выключателями обычно используются различные устройства остаточного тока (УЗО). Они устанавливаются в домах, на предприятиях и других объектах для защиты людей от токов утечки. Однако в процессе эксплуатации нередко происходит непреднамеренное срабатывание этих устройств по тем или иным причинам. Поэтому важно знать, почему УЗО срабатывает и какие меры следует предпринять в таких ситуациях. Чаще всего причиной срабатывания является утечка тока, неисправность самого устройства или неправильный монтаж.

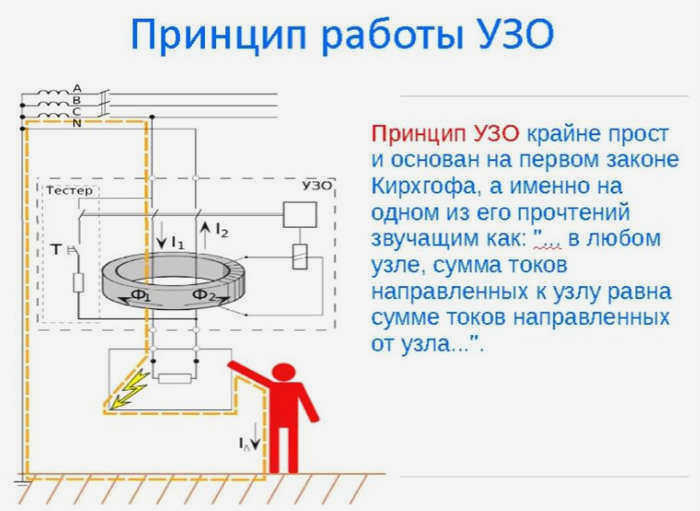

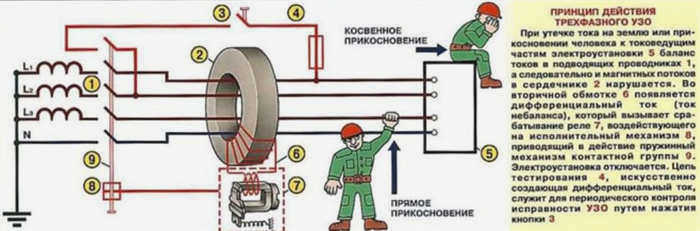

Для того чтобы быстро определить неисправность или причину срабатывания автоматического выключателя УЗО, важно иметь хотя бы базовые знания о том, как он работает. Основная задача автоматического выключателя остаточного тока – контролировать величину входящего и выходящего тока. Каждая электрическая цепь – это замкнутая цепь. Входящий ток проходит через фазный провод, а исходящий – через нейтральный.
Если какая-либо часть цепи подключена к незапланированной дополнительной нагрузке, ток будет течь через тело человека или землю, а не через нейтральный провод. Поэтому УЗО настраивается таким образом, чтобы устройство могло реагировать на установленную разницу между входной и выходной мощностью. Это значение представляет собой установленный ток, подаваемый на корпус устройства. Если ток утечки ниже этого значения, УЗО не срабатывает.
Правильная работа устройства в значительной степени зависит от правильности его подключения. Если это условие не соблюдается, УЗО не сработает вообще или, наоборот, будет срабатывать многократно без видимой причины.
Причины срабатывания УЗО
Существует две основные группы причин срабатывания УЗО. Первая группа состоит из эксплуатационных причин, когда цепь обычно отключается из-за какой-либо неисправности. Вторая группа причин срабатывания автоматических выключателей УЗО – это так называемые ложные срабатывания, когда неисправно само устройство или неправильно выполнено подключение.
В первом случае нормальное срабатывание происходит, когда защитное устройство обнаруживает фактическую утечку тока. В результате происходит отключение электросети, что предотвращает возникновение и развитие аварийной ситуации.
Читайте также:
Автоматические выключатели без замыкания на землю работают или не работают

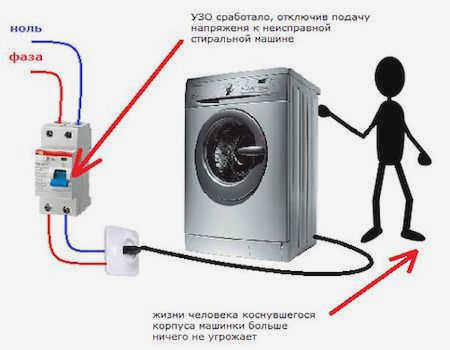

Ток утечки обычно возникает при контакте с корпусом электроприбора. В электрической схеме предусмотрена линия заземления для отвода этого тока. Необходимо также учитывать наличие нескольких цепей в некоторых приборах. Например, УЗО срабатывает при включении стиральной машины или через определенный промежуток времени, когда начинается нагрев воды.
Срабатывание при непосредственном включении может быть вызвано неисправностью питающего кабеля или других проводов, подключенных к цепи. Если УЗО срабатывает под нагрузкой, вероятно, поврежден нагревательный элемент. При повреждении изоляции нагревательного элемента ток течет на корпус, а затем на землю.
Иногда в электросети нет заземления, поэтому в случае неисправности ток утекает не сразу, поскольку он еще не успел выйти из цепи. Утечка происходит, когда к основной линии подключается вторичная цепь в виде человека. Для этого достаточно прикоснуться рукой к корпусу устройства. При низкой уставке автоматический выключатель УЗО сработает быстро, и человек не успеет ничего почувствовать.
Почему срабатывает автоматический выключатель УЗО? Основными причинами являются
Часто случается, что автоматический выключатель срабатывает без видимой причины. Рассмотрим ситуацию, когда УЗО (автоматический выключатель с замыканием на землю) срабатывает самопроизвольно, или, проще говоря, перегорает.
Сначала перечислим условия, при которых УЗО должно сработать нормально: утечка тока через поврежденную изоляцию кабеля или удар током от неисправного электроприбора.
Причины ошибочного срабатывания УЗО могут быть следующими:
- кнопка короткозамкнута
- неисправен механизм отключения
- Ток утечки внутри УЗО
- кратковременный ток утечки
- неисправная проводка
Давайте проанализируем каждую из этих причин более подробно.
Возможные причины срабатывания УЗО
Ложное срабатывание кнопки ТЕСТ на УЗО

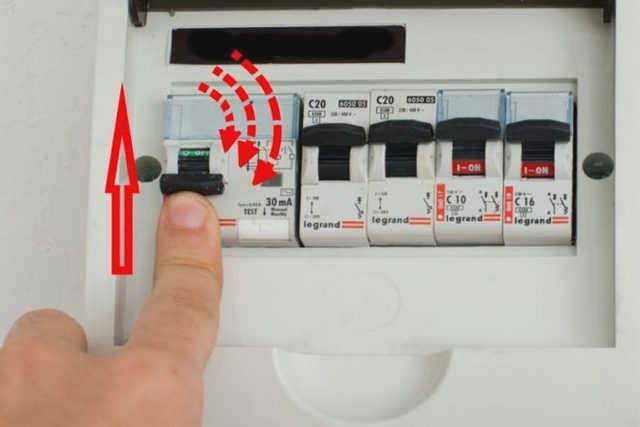

Каждый автоматический выключатель УЗО оснащен тестовой кнопкой для проверки его работы. Контакты кнопки нормально разомкнуты, но если их крепления ослаблены, возможно, что кнопка сработает самопроизвольно, отключив линию. Если контакт тестовой кнопки заблокирован, рычаг автоматического выключателя УЗО не блокируется, а сразу размыкается.
Неисправность механизма отключения
Если механизм срабатывания автоматического выключателя УЗО вышел из строя, срабатывание устройства провоцируется внешними ударами и вибрациями: хлопаньем дверей, сверлением ударной дрелью.
Внутри УЗО присутствует ток утечки
В плохо проветриваемых помещениях, сырых комнатах или на улице влага может скапливаться внутри корпуса УЗО (оседая на металлических контактах). Известно, что вода электропроводна, поэтому может возникнуть ток утечки.
Кратковременный ток утечки
Этот тип тока утечки может возникать при нормальной работе некоторого сильноточного оборудования и обусловлен особенностями его конструкции. Эта ситуация не опасна для другого оборудования или людей. Возможно, необходимо выбрать УЗО с более подходящими характеристиками.
Неправильная электрическая схема
Современный электромонтаж – сложная наука. Если вы планируете делать проводку самостоятельно, вам придется потратить много часов на изучение теории электропроводки на специализированных сайтах. Однако, поверьте, это будет время, потраченное с пользой!
Внешние факторы
Это довольно редкое явление, но конденсат иногда может сыграть свою роль. Он может вызвать утечку или короткое замыкание контактов в той же кнопке "ТЕСТ". Тогда УЗО просто не сработает, а кнопка вернется в исходное положение. В этом случае основной проблемой являются условия эксплуатации – на открытом воздухе, в холоде или сырости.
Точно такая же проблема – сырость и конденсат – мешает строительным работам, когда используются "мокрые" материалы. Необходимо позаботиться об изоляции цепи от них.
Наличие индуктивных или емкостных компонентов
Чаще всего они встречаются в офисном оборудовании – компьютерах, зарядных устройствах, блоках питания. В них протекает ток от сети, и автоматический выключатель распознает это как утечку.
Электрическая схема собрана неправильно
Такую неисправность следует искать, если раньше все работало, но внезапно возникли проблемы – после добавления новых устройств, удаления старых или внесения изменений в организацию и монтаж сети. Это означает, что при установке были допущены ошибки. Их необходимо устранить, и УЗО не будет срабатывать зря.

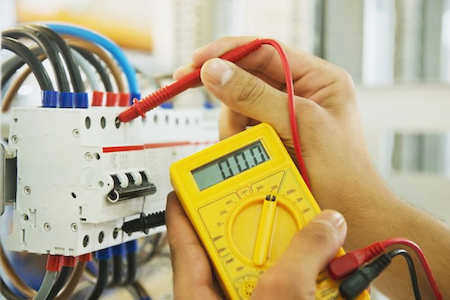

Как выяснить, что не так
Существует несколько факторов, на основании которых можно определить, в чем проблема – в выключателе УЗО или в электросети.
Если проблема возникает сразу после установки выключателя УЗО, это означает, что прибор, скорее всего, неправильно подключен к электросети или имеется неисправность в соединении. Убедитесь, что сам прибор работает исправно и что установка была выполнена правильно.
Если все в порядке, проблема все равно в самой сети – нет заземления, и ток течет в корпус прибора. В этом случае решением является диагностика электросети и устранение неисправностей проводки. Будьте очень осторожны, если проводка старая – это часто является причиной неисправности.
Еще один сигнал тревоги – установка автоматического выключателя остаточного тока, чтобы избежать повторения аварийной ситуации, т.е. короткого замыкания или утечки в электросети. В дальнейшем могли возникнуть более серьезные проблемы, поэтому проведите диагностику и только после этого установите защитное устройство. Или, если оно уже установлено и работает, его следует удалить и решить проблему с проводкой.
Бывает и обратная ситуация – УЗО вообще не работает при подключении или срабатывании. Первое, что необходимо сделать, это, конечно, проверить работоспособность самого устройства, затем отключить питание и перевести рычаг на устройстве в положение ON. Если все работает, проверьте, не неисправен ли какой-либо из приборов – подключите их по очереди и проверьте.
Если нет четкой схемы срабатывания УЗО – т.е. оно срабатывает спорадически, без видимой причины, диагностика затруднена. Вероятно, в этой точке подключено несколько электроприборов, которые перегружают сеть, или ток в сети непостоянен.
Распространенная причина проблем – Сам механизм просто не подходит для нагрузки или источника питания, а возможно, он просто плохо сделан. Также стоит проверить все параметры устройства.
Возможные причины срабатывания автоматического выключателя утечки на землю
Итак, существует четкая причина срабатывания автоматического выключателя остаточного тока. Таких причин может быть много. Интересно, что они весьма разнообразны.
Обычное срабатывание защиты
Срабатывание автоматического выключателя остаточного тока можно отнести к первому месту по вполне уважительной причине. Это означает, что автоматика должным образом реагирует на возникновение утечки тока.
Способ возникновения этих утечек также может иметь различную природу. И очень важно правильно определить, что является причиной столь частых срабатываний.

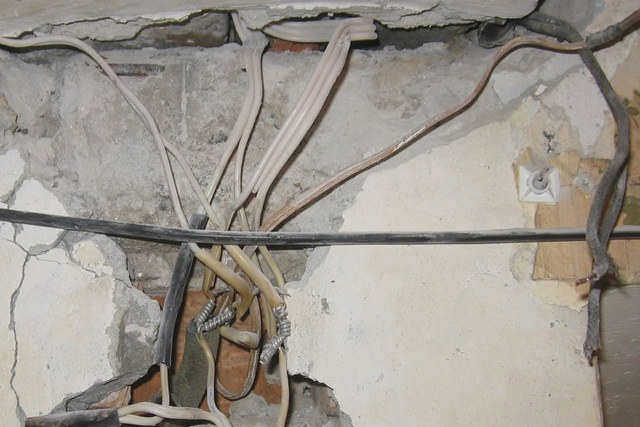

- Изоляция поврежденных скрытых кабелей, замурованных в стены, со временем начинает терять свои диэлектрические свойства. Она теряет эластичность, становится хрупкой, появляются микротрещины. Это резко снижает сопротивление изоляции. Таким образом, появляется "путь" для небольших, но все же токов утечки. Это явление особенно характерно для кабелей, расположенных в помещениях с повышенной влажностью – там токи утечки могут быть гораздо выше.
Нельзя полностью исключить и механическое повреждение изоляции кабеля. Например, при забивании гвоздя или сверлении стены.
- Неправильная проводка – плохие контакты на проводниках в распределительных коробках, на клеммах выключателей и розеток и даже на самих УЗО или автоматических выключателях. Все это может вызвать искрение и повлиять на правильную работу автоматики безопасности.
- Очень опасно, если нарушается изоляция электрической части бытового прибора и происходит межфазный пробой. В основном, автоматические выключатели УЗО предназначены для предотвращения последствий таких аварий в первую очередь. Если устройство подключено к заземленной розетке, утечка произойдет немедленно, и защита отреагирует отключением линии. В противном случае фаза "сядет" на корпус, и при прикосновении к ней сработает рабочая автоматика.
Как найти причину срабатывания УЗО? И как ее устранить?
Скажем прямо – задача не из легких. Но если к поиску подойти последовательно, грамотно, то он должен увенчаться успехом.

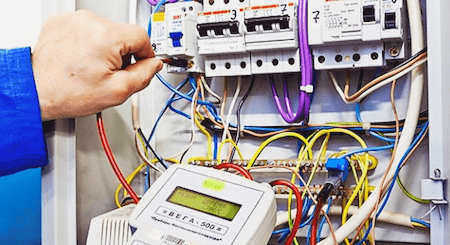

- Как уже говорилось, прежде всего, необходимо убедиться, что автоматический выключатель подключен правильно. Если нет полной уверенности, то с этого и следует начать. Как только это будет сделано, проблема может быть закрыта раз и навсегда.
- Если к схеме подключения нет никаких замечаний, следующим шагом будет исключение неисправности самого автоматического выключателя.

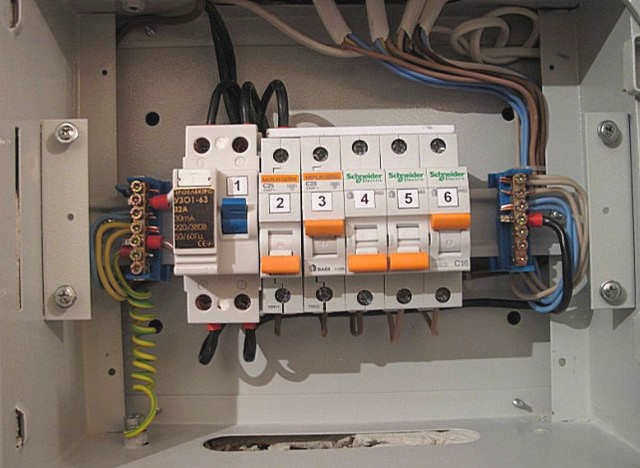

УЗО должно быть надежно закреплено на DIN-рейке распределительного щита. Контакты на клеммах должны быть надежно затянуты. Тестовая кнопка должна находиться в верхнем отпущенном (т.е. нормально разомкнутом) положении.
Для "чистоты эксперимента", чтобы устранить возможное влияние всех линий и устройств, подключенных к УЗО, временно отключите автоматический выключатель. Затем ослабьте клеммы на выходе и отсоедините от них провода.
После перевода рычага в положение ON, рычаг должен устойчиво удерживаться в этом положении, не опускаясь вниз. Если наблюдается такая неустойчивость, это может быть вызвано внутренним износом или повреждением механических частей.
Изношенный или поврежденный механизм блокировки часто можно обнаружить, слегка постучав по корпусу выключателя и покачав его из стороны в сторону. Если этого действия достаточно, чтобы рычаг потянулся вниз, дальнейшее управление можно прекратить – требуется только замена автоматического выключателя УЗО.
Если положение рычага стабильно, можно активировать автоматический выключатель. Кратковременное срабатывание автоматического выключателя (при отключенных выходных проводах) сразу же укажет на явную неисправность. Скорее всего, она кроется в цепи проверки УЗО. Возможно, контакты на кнопке заблокированы, образовался токопроводящий налет пыли, образовался другой мост проводимости или возникли другие внутренние неисправности. В любом случае, устройство неисправно и подлежит замене.
