Все инверторные аппараты ручной дуговой сварки, работающие с расходуемыми электродами, именуемые ММА, можно условно разделить на две большие группы:
Как выбрать сварочный аппарат для дома или дачи?
Строительство или ремонт дома часто требует проведения сварочных работ. Каждый раз обращаться за помощью к профессионалам дорого и долго. При этом большинство работ не требуют запредельно высокой квалификации. Тем не менее, за них приходится дорого платить. Если вы планируете строительство или ремонт, имеете большую дачу или дом, дешевле будет выполнить все (или почти все) сварочные работы самостоятельно. Мы расскажем, как выбрать сварочный аппарат для дома и дачи.
И дома, и на работе чаще всего используются электрические сварочные аппараты. Большинство бытовых моделей работают от сети 220 вольт, но можно найти и аппараты, работающие от трехфазной сети 380 вольт. Некоторые из них сваривают постоянным током, другие – переменным.
Трансформаторные сварочные аппараты
Сварочные трансформаторы обеспечивают переменный ток на выходе. Конструкция проста и надежна: два понижающих трансформатора с регулируемым выходным током. Регулировка не очень точная и диапазон небольшой. Это один из недостатков. Такое устройство редко ломается, но весит немало: даже бытовая, не самая мощная модель будет весить несколько десятков килограммов. Промышленные модели могут весить сто килограммов и даже больше.

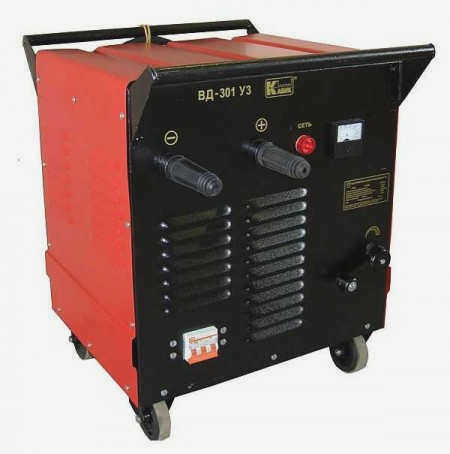

Около двух десятилетий назад электросварка применялась только для "болтов". Сегодня это далеко не так: большее распространение получили сварочные источники постоянного тока. И все из-за недостатков трансформаторного сварочного аппарата. Вырабатываемый им ток является переменным, и его полярность постоянно меняется. При сварке это означает, что дуга "прыгает", что вызывает множество искр. Дугу трудно контролировать, и качественный сварной шов можно получить только при высокой квалификации сварщика. Несмотря на это, они используются только для сварки черных металлов: возможности регулировки ограничены, а точная настройка практически невозможна, что ограничивает область их применения.
Как выбрать электросварочный аппарат
Если вы определились с типом сварочного аппарата (трансформатор, выпрямитель, инвертор, автомат или генератор), необходимо выбрать модель. Есть несколько ключевых моментов, которые облегчат этот процесс:
- Напряжение питания: 220 В или 380 В. Бытовые потребители обычно выбирают сварочные аппараты на 220 В. Все сварочные аппараты, за исключением инверторов, достаточно требовательны. Только инверторы могут без проблем работать в диапазоне 180-250 В. В остальных аппаратах при более высоком напряжении срабатывает защита (они отключаются), а при более низком – сильно падает производительность. Трехфазные агрегаты 380 В, как правило, более мощные и надежные, но и стоят дороже (не менее 20-30 000 рублей). Их чаще покупают для производственных целей или для крупных СТО. Для сварки "для себя" своими руками эти аппараты слишком мощные.
- Выходной ток. Если вы выбираете сварочный аппарат для домашнего и дачного использования, то он будет периодически, для большинства работ достаточно тока в 160-180 ампер (инвертор на таком токе может без проблем работать с электродами 3-4 мм). Если вы рассчитываете сваривать более толстые металлы, то больше 190-250 ампер вам уже не нужно. Промышленные модели могут выдавать до 500 А.
- Напряжение холостого хода. Измеряется на аппарате без нагрузки. Оно может составлять от 45В до 80-95В. Этот параметр определяет легкость зажигания дуги. Чем выше напряжение холостого хода, тем легче начать сварку. Кроме того, более высокая характеристика холостого хода гарантирует более стабильную дугу, что облегчает сварку. Этот параметр учитывается при выборе типа электрода: одни требуют низкого напряжения для зажигания (покрытие Riutile), другие – более высоких значений (основное покрытие).
| 1,2 – 2,0 мм | 1,5 мм |
| 1,5 – 3,0 мм | 2,0 мм |
| 1,5 – 5,0 мм | 2,5 мм |
| 2,0 – 12,0 мм | 3,0 мм |
| 4,0 – 20,0 мм | 4,0 мм |
| 10 – 40 мм | 5,0 мм |
Конструкция и принцип работы сварочного инвертора
Внешне инвертор состоит из источника питания, кабеля заземления и клеммного кабеля, а также кабеля питания. Сварка становится возможной благодаря преобразованию тока в постоянное напряжение с уменьшающимся напряжением и увеличивающейся силой тока и замыканию дуги с температурой до 5 000 градусов на заготовке, в результате чего расплавляются металлические кромки и электрод. Атмосферная защита жидкого металла достигается за счет покрытия электрода, образующего газообразное изолирующее облако.
Корпус преобразователя оснащен сенсорным дисплеем, регулятором тока и напряжения, кабельными гнездами, ремнем и ручкой для транспортировки. Обязательно наличие перфорации для вентиляции. Визуальный контроль тока осуществляется с помощью шкалы и положения переключателя или цифрового дисплея.

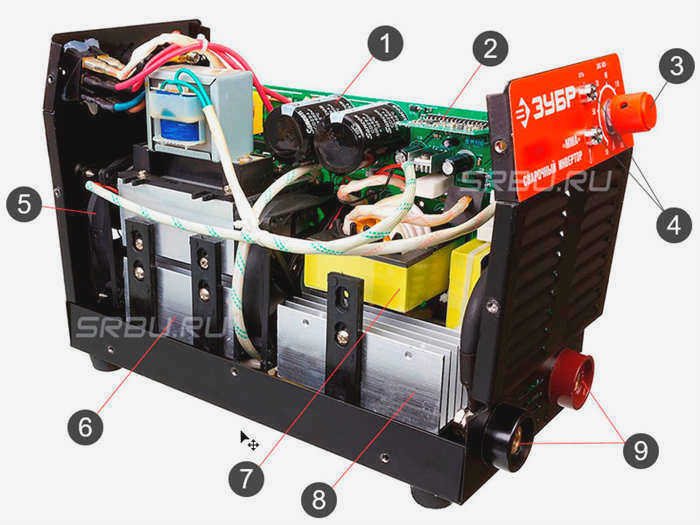

Внутри сварочный инвертор состоит из следующих компонентов:
1. Фильтрующие конденсаторы.
2. Широтно-импульсный модулятор.
3. Регулятор.
4. Индикатор питания и индикатор перегрева.
5. Радиатор охлаждения.
6. Охладители транзисторов.
7. Понижающий трансформатор.
8. Теплоотвод выходного выпрямителя.
9. Выходные разъемы.
Помимо них, на схеме не показано, но в каждом инверторе используются:
- Фильтры помех;
- Реле плавного пуска;
- датчики тока;
- Схема управления с кнопками;
- встроенный контроллер;
- диодный мост;
- Линейный выпрямитель.
Принцип работы инвертора заключается в получении переменного тока из сети 220 В/50 Гц и преобразовании его в постоянный ток. Затем он снова преобразуется в переменный ток, но уже с частотой 50-85 кГц. Полученное напряжение понижается на трансформаторе до 30-90 В, а обратный ток повышается до 20-500 А. На выходе напряжение выпрямляется. На выходе напряжение снова выпрямляется и сварка ведется постоянным током с многотысячными пульсациями.
Как правильно выбрать сварочный инвертор?
Для того чтобы понять, как выбрать сварочный инвертор для домашнего и дачного использования, необходимо рассмотреть, какие технологические задачи он может выполнять. Это зависит от типа устройства. Существует три категории сварочных инверторов.
MMA .
Это простые модели, которые поддерживают только ручную сварку покрытыми электродами (СМА). Они лучше всего подходят для решения повседневных задач в частном доме: сварка калитки сарая, строительство барбекю, устранение течи в трубе, строительство теплицы.

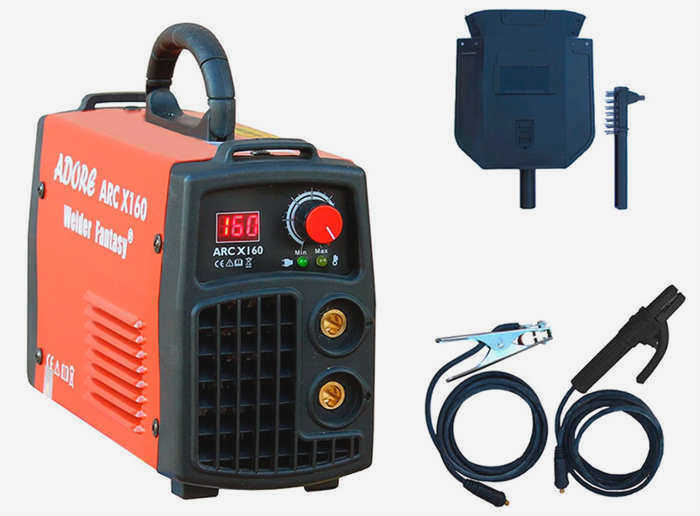

Сварочный инвертор для сварки MMA.

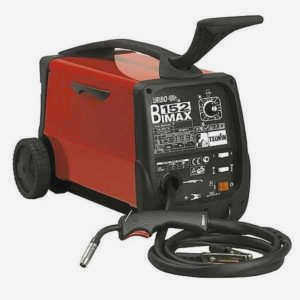

MIG/MAG
Это более продвинутая категория сварочных инверторов, которые, помимо электронной системы преобразования тока, имеют механическую систему подачи проволоки с катушки. Вместо коротких электродов, которые перегорают и требуют частой замены на новые, проволока непрерывно подается в сварочную ванну горелкой. Это обеспечивает длинные и ровные сварные швы.

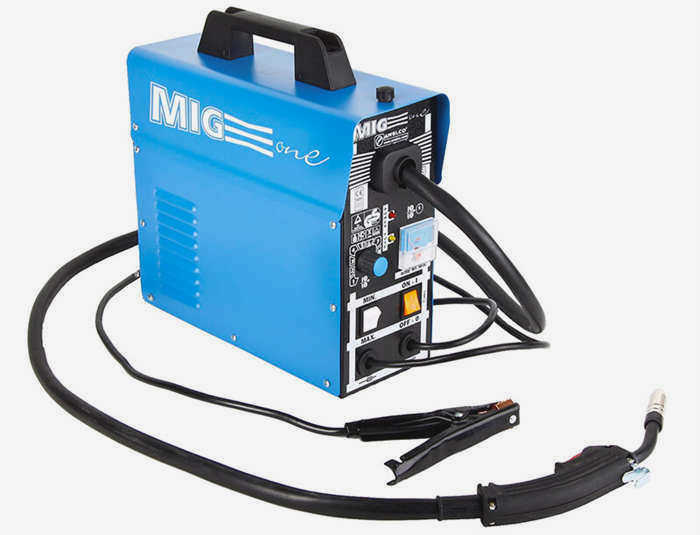

Инвертор для сварки MIG/MAG.
Эти аппараты выбирают для ответственных соединений, где важны производительность и точность (производство металлических дверей и ворот, резервуаров и контейнеров, ремонт кузовов автомобилей). Они значительно дороже и поэтому оправданы только для небольшого домашнего производства. Для защиты сварочной ванны используется инертный газ (углекислый газ или аргон), который подается через шланги горелки из баллона с регулятором.
MMA/TIG
В этих моделях, помимо сварки расходуемым электродом, имеется гнездо для газовой и неплавящейся (вольфрамовый стержень) горелки. Это позволяет сваривать очень тонкие металлы (от 0,8 мм) с ровными швами и даже без электродной проволоки (только через расплавленные кромки).
Выбор функций
Выбор ценового диапазона в порядке вещей, но необходимо выбрать и технические характеристики. Во-первых, рассмотрим источник питания. Если вы выбираете аппарат для частного использования дома или на даче, то, скорее всего, вас больше устроит питание от сети 220 В. Существуют также сварочные инверторы от 380 вольт, но вряд ли у кого-то дома есть такой источник. Если есть, то стоит выбрать трехфазные инверторы. Они гораздо меньше, но тоже существуют.
Сварочный ток
Как выбрать сварочный инвертор по техническим характеристикам? В данном случае необходимо учитывать те изделия и их толщину, с которыми вы планируете работать. Прежде всего, необходимо выбрать максимальный сварочный ток, который может выдать аппарат. Это называется Imax, а единицей измерения является ампер.

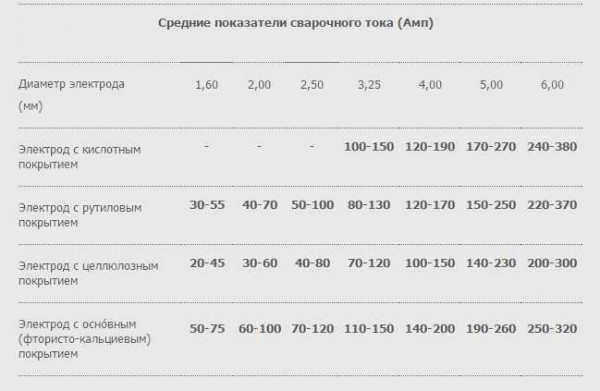

Существует довольно четкая зависимость между толщиной металла, с которым вы хотите работать, и силой тока, необходимой для сварки. Эта зависимость показана в таблице ниже.
| 1,5 мм | 1,2 – 2,0 мм | 30 – 75 А |
| 2,0 мм | 1,5 – 3,0 мм | 40 – 100 А |
| 2,5 мм | 1,5 – 5,0 мм | 50 – 120 А |
| 3,0 мм | 2,0 – 12,0 мм | 100 – 150 А |
| 4,0 мм | 4,0 – 20,мм | 120 – 200 А |
| 5,0 мм | 10 – 40 мм | 170 – 270 А |
Ток 160 – 180 ампер достаточен для сварки черных материалов (уголки, швеллеры и т.д.) с максимальной толщиной 1 см. Если вам необходимо хотя бы изредка сваривать более толстые материалы, то следует использовать ток до 200 ампер. Железные листы толщиной более 2 см не используются нигде в доме, поэтому 220-250 ампер для дома или дачи – это слишком много. Не стоит переплачивать за ненужную мощность, лучше потратить деньги на аппарат более высокого класса (или на хорошую маску-хамелеон, без которой начинающему сварщику придется нелегко).
Дополнительные функции инверторных сварочных аппаратов
Наличие или отсутствие сервисных функций не критично, но они значительно облегчают жизнь, особенно новичкам. Их набор обычно стандартный:
- "ГОРЯЧИЙ СТАРТ". – Влияет на зажигание дуги. После зажигания подается дополнительный импульс, облегчающий сварку.
- "ARC FORCE" – Когда электрод приближается к металлу, сварочный ток автоматически увеличивается. Это предотвращает прилипание электрода.
- "ANTI STICK" – отключает питание при застревании электрода и снова включает его при отсоединении электрода. Это полезная функция, особенно для начинающих.
Есть также несколько других полезных функций. Например, индикация и автоматическое отключение в случае перегрева. Это полезное дополнение – не всегда можно уследить за временем или индикатором перегрева. Автоматическое отключение защищает от перегрева и дорогостоящего ремонта.
Обратите внимание на упаковку: помимо сварочного аппарата, там обычно есть кабель питания (иногда съемный, иногда стационарный), два сварочных кабеля – один с зажимом для крепления к заготовке, другой с электрододержателем. В идеале кабели должны быть легкими, гибкими и длинными. Но такая роскошь не всегда доступна. Чаще всего длина рабочих кабелей составляет около 2 метров, что не всегда удобно. При осмотре кабелей обратите внимание на то, как они заделаны, припаяны (лучше) или обжаты.
Обратите внимание на срок гарантии, а также на то, насколько близко к вашему дому находится ближайший сервисный центр. Отсутствие сервисной сети – тревожный знак. Это означает, что даже в случае гарантийной поломки вам придется ремонтировать его самостоятельно, за отдельную плату. Вы же не хотите отправлять свой аппарат на ремонт через полстраны…..
Выбор сварочного инвертора по техническим характеристикам
Прежде чем выбрать сварочный инвертор 200 вольт для дома и дачи, необходимо решить, для каких целей вы будете его использовать. Если вам нужно собрать ворота и калитку на даче, приварить петли или сварить конструкцию теплицы и так далее, выбирайте аппарат из категории бытовых. То есть со знанием силы тока не более 200 ампер. Другие варианты мы рассматривать не будем, так как ими пользуются профессионалы.
В первую очередь необходимо обратить внимание на мощность устройства, а точнее, на номинальный ток. Эта характеристика обязательно указывается производителем в паспорте изделия. Это значение указывает на максимальный ток, при котором прибор будет работать правильно и не перегреется. Конечно, с учетом периода непрерывной работы и периодов отдыха.
См. также:
Каталог популярных загородных участков для строительства загородного дома
Например, при сварке стальных заготовок толщиной 3-4 мм с диаметром электрода 3 мм. Для этих целей подойдет сварочный аппарат на 120 ампер. Но не покупайте его сразу. Дело в следующем:
- Сварочный инвертор в этом случае будет работать на пределе своих возможностей, а это приведет к быстрому снижению его рабочего ресурса;
- Перепады напряжения в частных домах и коттеджах – обычное дело, и в этом случае вместо 220 вольт на выходе вы получите всего 180 вольт, а значит, номинальный сварочный ток будет ниже заявленного в паспорте.
Поэтому рекомендуется приобретать сварочный инвертор с мощностью на 30% больше. Это значит, что если, согласно расчетам, вам необходим аппарат со сварочным током 120 А, то лучше приобрести аппарат на 160 А.
Оценка сварочных инверторов для дома
Все оценки обычно основываются на мнениях экспертов и обычных потребителей. И наша основана на них.

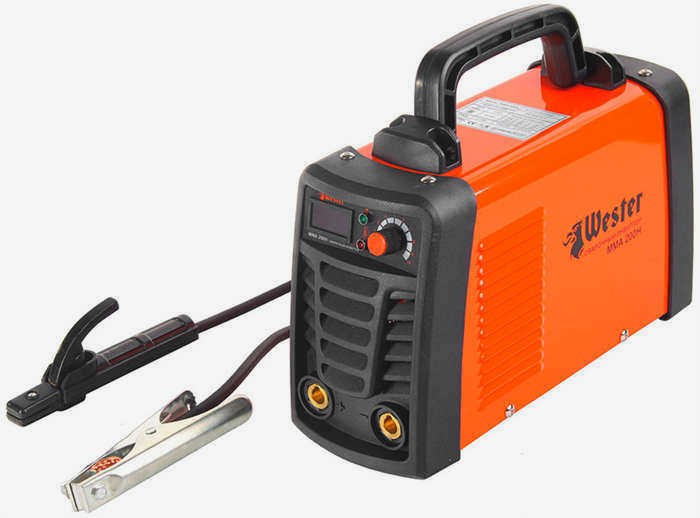

WESTER IWT200
Этот сварочный инвертор находится в среднем ценовом диапазоне, поэтому не все домашние сварщики выбирают его. И на то есть веские причины. Вот его технические характеристики:
- максимальный ток – 200 А;
- работает при напряжении 170 В;
- мощность аппарата – 4,8 кВт;
- используемые диаметры электродов: 1,6-5 мм
- вес – 5,87 кг;
- доступны все функции.
Очень важный момент – плата управления является отдельным компонентом, что позволяет упростить ремонт аппарата. Единственный недостаток – аппарат не предназначен для сложных сварочных работ.
Aurora MINIONE 1800
Это менее дорогая модель, чем предыдущая, поэтому она пользуется большой популярностью среди домовладельцев. Однако это сварочный инвертор со стандартным набором функций и технических характеристик:
- Номинальное входное напряжение – 220 В ±10%;
- Максимальный сварочный ток – 180 А с возможностью снижения до 20 А, что очень удобно;
- Вес аппарата составляет 5 кг.
Сварочный аппарат PRO ARC 160
Цена аппарата средняя. Данная модель была специально разработана благодаря тому, что ее можно использовать не только для электросварки, но и для аргонодуговой сварки. Однако для этого необходимо дополнительно приобрести вентильную горелку. В комплект поставки инвертора она не входит.
Что касается технических параметров:
- напряжение сети – 220 ±15%;
- сварочный ток – от 10 до 160 А;
- диаметр используемого электрода – от 1,5 до 3,2 мм
- вес – 4,7 кг;
- все функции присутствуют.
