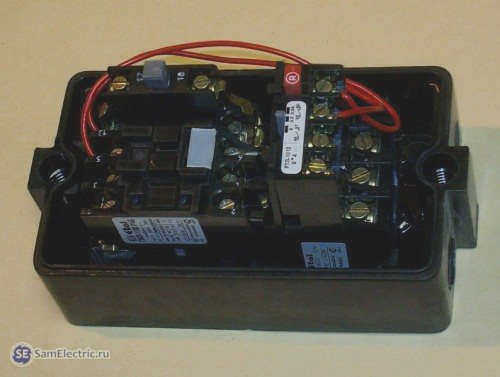

Выбор магнитного пускателя для электродвигателя

Введите в приведенную ниже форму значения: общую мощность электрооборудования, тип нагрузки и параметры сети (фаза и напряжение).

Прежде чем выбрать контактор, определитесь с нагрузкой и делайте свой выбор, прежде всего, исходя из мощности нагрузки. Параметры контакторов можно найти на сайтах их производителей или дилеров, а здесь мы приведем наиболее важные из них. Основные параметры (ток, мощность нагрузки) обычно указываются на корпусе контактора.

Содержание

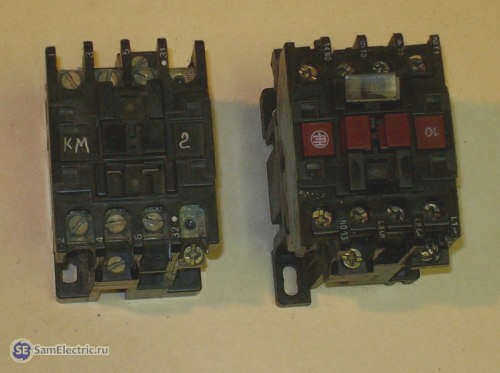

Размер (габариты) пускателя (контактора)

Самый важный параметр, величина указывает на условную мощность и габариты пускателя. Существуют следующие габаритные размеры пускателя

нулевой номинал – для максимального тока до 6 А (через каждый рабочий контакт)
пускатель 1-го выбора – для максимального тока 9 – 18 А (в зависимости от исполнения контактов)
пускатель 2-й величины – до 25 – 32 А
пускатель 3-го выбора – до 40 A до 50 A
Пускатель типоразмера 4 – до 65 – 95 A
Пускатель типоразмера 5 – до 100 – 160 A
Размер 6 – до 160 A и более

Это ток для категории АС-3 (для индуктивной нагрузки), для категории АС-1 (резистивная или малоиндуктивная нагрузка – например, нагревательные элементы) максимальный ток для того же пускателя будет в 1,5 – 2 раза выше. Размер пускателя определяет, какую мощность он может коммутировать (трехфазная цепь 380 В, индуктивная нагрузка).

1 – до 2,2 – 7,5 кВт
2 – до 11 – 15 кВт
3 – до 18 – 22 кВт
4 – до 30 – 45 кВт

Сразу следует отметить, что эта мощность на самом деле является максимальной, но на самом деле следует смотреть на величину тока стартера (обычно это вторая и третья цифры в названии). Значение пускового тока указывается в названии первой цифрой. Если ток превышает или близок к максимальному, количество включений (надежность) резко падает, поэтому стартер следует выбирать с запасом мощности.

Количество контактов (полюсов)

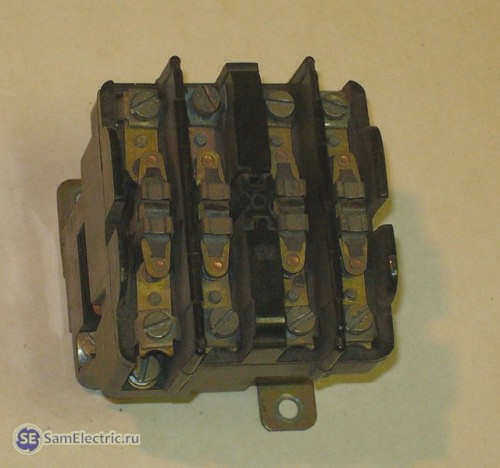

Обычно контакторы поставляются с тремя рабочими контактами (для переключения) и одним вспомогательным контактом. Вспомогательный или блокировочный контакт необходим для блокировки или "самопитания", чтобы зафиксировать контактор во включенном положении при использовании стандартной схемы коммутации. Вспомогательные контакты бывают нормально разомкнутыми (наиболее часто используемые) и нормально замкнутыми.

Как устроен автоматический выключатель

В предыдущей статье мы обсудили характеристики автоматических выключателей, а теперь давайте посмотрим немного глубже. Я…

Характеристики триггера

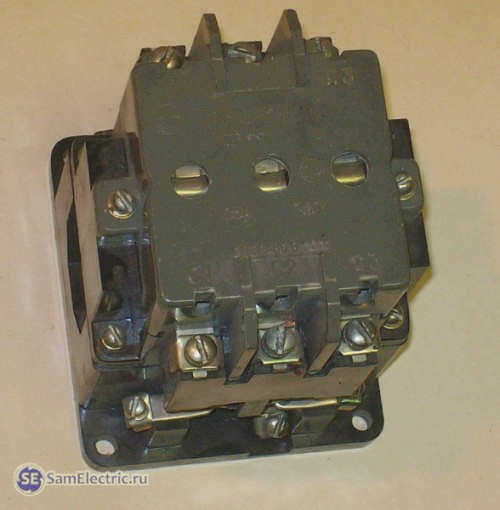

Магнитные контакторы выпускаются для различных применений: PA, PM, PMA, PMM, PML. Исходя из параметров нагрузки, эти устройства выбираются и используются соответствующим образом.

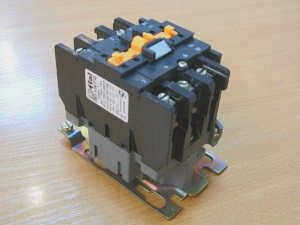

Магнитные контакторы серии PML

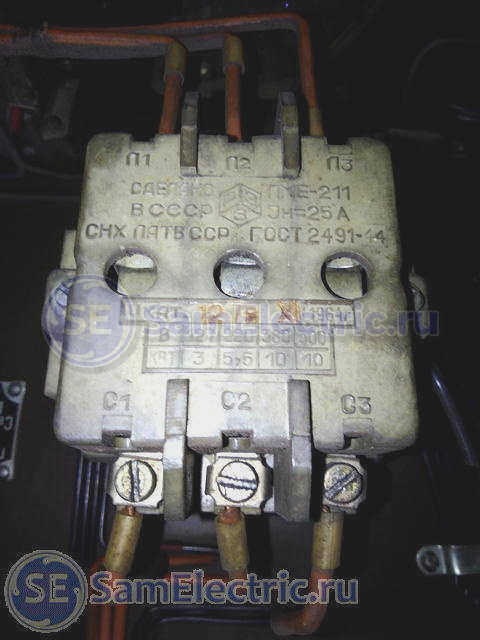

1.Размер магнитного контактора – это условный термин, используемый для описания допустимых непрерывных токов контактов главной силовой цепи. В настоящее время при напряжении 380 В в режиме AC-3 доступны следующие числовые значения и соответствующие номинальные значения тока:

"0" – 6,3 А;
"1" – 10 А;
"2" – 25 А;
"3" – 40 А;
"4" – 63 А;
"5" – 100 А;
"6" – 160 А;
"7" – 250 А.

2.Режим работы пускателя, который определяет характер коммутируемой нагрузки:

АС-1, только активная или слабоиндуктивная нагрузка;
АС-3, пуск электродвигателя и отключение во время вращения;
АС-4, пуск тяжелого электродвигателя, отключение при малой скорости и при неподвижном роторе, торможение противотоком.

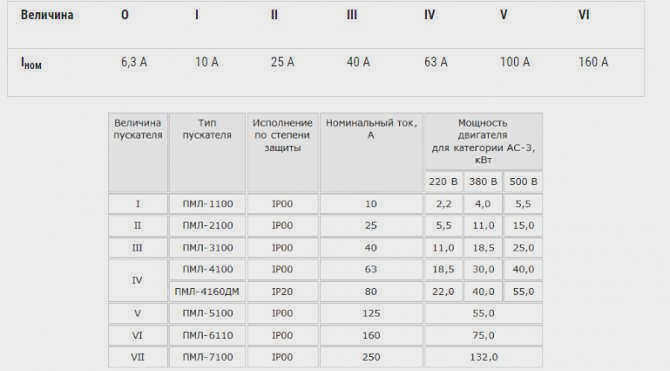

Типоразмеры и категории применения магнитных пускателей

Рабочее (коммутационное) напряжение катушки реле, которое может иметь следующие значения

ПЕРЕМЕННОГО ТОКА: 24В; 36В; 42В; 110В; 220В; 380В.
Постоянное: 24 V.

4.Количество вспомогательных контактов, обозначаемых латинскими и кириллическими буквами:

Нормально открытый (NO), (НО);
Нормально замкнутый (НЗ), (NC).

Существуют также специальные защелкивающиеся крепления для корпуса пускателя, которые дополнительно добавляют несколько сигнальных контактов.

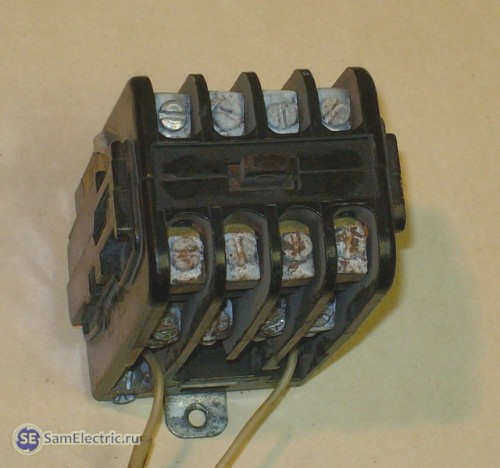

Магнитный контактор серии PML с защелкивающимся креплением

Класс защиты 5:

Функциональность

Магнитные пускатели используются в самых разных областях промышленности.

Читайте также: Закрытые трансформаторные подстанции ПТЗС 10/0,4 кВ, мощностью 160, 250, 400 кВА

Наиболее распространенными областями применения являются

Переключение уличного освещения, внутрицехового и дворового освещения промышленных предприятий;
Переключение электронагревательных элементов и приборов (нагревательных элементов и инфракрасных обогревателей) в системах электрического отопления;
Управление асинхронными электродвигателями;
Использование в качестве главных пускателей в сетях промышленной автоматизации.

При установке пускателя на открытом воздухе необходимо учитывать степень защиты IP.

Вопрос выбора магнитного пускателя возникает при разработке схемы, требующей его применения, а также при плановом или аварийном ремонте, когда необходимо подобрать аналог для замены неисправного компонента.

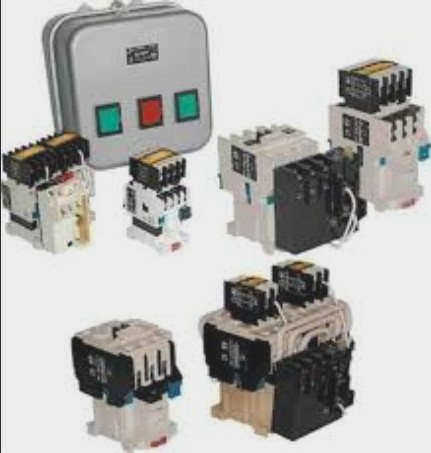

Типы магнитных пускателей

Критерии выбора

При выборе пускателя важно учитывать его основные технические параметры, а также некоторые конструктивные особенности, которые будут описаны ниже.

Напряжение (номинальное) в коммутируемой цепи

Подавляющее большинство магнитных пускателей используется для пуска асинхронных электродвигателей с короткозамкнутым ротором и внутренним напряжением 220В/380В. Для электродвигателей с номинальным напряжением 380В/660В (что встречается гораздо реже) пускатель необходимо выбирать в соответствии с их напряжением.

Для управления реверсивными электродвигателями необходимо приобретать специальные реверсивные пускатели.

Номинальный ток главных контактов

Соотношение номинального тока коммутационного аппарата и коммутируемой нагрузки является одним из наиболее важных параметров при выборе пускателя. Для пускателей, изготовленных в соответствии с ГОСТом, применяется условное деление на классы.

Для выбора устройства по этому параметру можно воспользоваться следующей таблицей:

Коммутационное сопротивление

Его значение равно гарантированному числу пусков, указанному производителем. Все пускатели в этом случае делятся на 3 класса износостойкости: А, В, С. Первый класс – самый высокий. Он гарантирует, что стартер прослужит не менее 1,5 млн циклов. Класс В соответствует периоду между 630 000 и 1,5 миллионами циклов. Класс В – самый низкий класс. Устройства, отнесенные к этому классу, имеют циклическую выносливость от 100 000 до 500 000 рабочих циклов.

Устойчивость к механическому истиранию

Это не менее важная характеристика, которая указывает на количество возможных циклов включения/выключения, которым может подвергаться устройство без выхода из строя (в данном случае все манипуляции выполняются без нагрузки, а чисто механически). Значение этого параметра, в отличие от эксплуатации под напряжением, гораздо выше. В зависимости от типа ПУ оно может составлять от 3 до 20 миллионов циклов.

Параметры пускателей

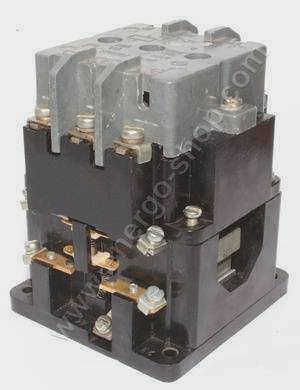

Для различных областей применения выпускаются следующие серии магнитных пускателей: PA, PM, PMA, PME, PML. Исходя из параметров нагрузки, эти устройства выбираются и используются в соответствии с.

1. типоразмер магнитного пускателя – это относительный термин, характеризующий допустимые непрерывные токи контактов главной силовой цепи. Номинальные значения тока и соответствующие номинальные токи при напряжении 380 В в режиме работы АС-3 следующие:

"0" – 6,3 А;
"1" – 10 А;
"2" – 25 А;
"3" – 40 А;
"4" – 63 А;
"5" – 100 А;
"6" – 160 А;
"7" – 250 А.

2.Режим работы пускателя, который определяет характер коммутируемой нагрузки:

АС-1, только активная или слабоиндуктивная нагрузка;
АС-3, пуск электродвигателя и отключение при вращении;
АС-4, пуск тяжелого двигателя, отключение при малой скорости и неподвижном роторе, торможение противотоком.

3. рабочее (коммутационное) напряжение катушки реле, которое может иметь следующие значения:

ПЕРЕМЕННОЕ: 24В; 36В; 42В; 110В; 220В; 380В.
Постоянное: 24V.

4.Количество вспомогательных контактов, маркируемых латинским и кириллическим алфавитами:

Нормально открытый (NO), (НО);
Нормально закрытый (НЗ), (NC).

Необходимая настройка параметров

Поскольку выбор подходящего контактора является залогом успешной и бесперебойной работы подключенной электроустановки, необходимо правильно согласовать коммутируемую цепь, управляемое напряжение, тип подключения, тип окружающей среды и т.д. с описанными выше параметрами. Самое важное правило – ток нагрузки не должен превышать допустимый ток контакта.

Для подключения активной нагрузки (без двигателей) с определенной мощностью P, протекающий ток I определяется по упрощенной формуле:

, где U – напряжение сети, 380 (В), .

В соответствии с полученным значением необходимо выбрать пусковое устройство с номинальным током не менее, чем в соответствии с приведенной ниже таблицей.
