Выбор между турбиной и атмосферным газовым котлом

Турбированный или атмосферный газовый котел – это сложный выбор. Существуют преимущества и недостатки эксплуатации как турбированной, так и атмосферной модели. Основное преимущество турбированного котла – отсутствие системы дымохода, в то время как атмосферный котел не зависит от электричества.

Содержание

Различия между атмосферным газовым котлом и турбированным котлом

Газовые приборы, на основе которых строятся автономные системы отопления, представлены на рынке в двух вариантах. В настоящее время потребители могут приобрести турбо- или атмосферный (дымоходный) тип.

Первая группа оснащена коаксиальным дымоходом и закрытой камерой сгорания. Благодаря минимальным требованиям к вентиляции, его можно устанавливать в многоквартирных домах. Для атмосферного котла требуется традиционный дымоход. Он устанавливается в невысоких частных зданиях.

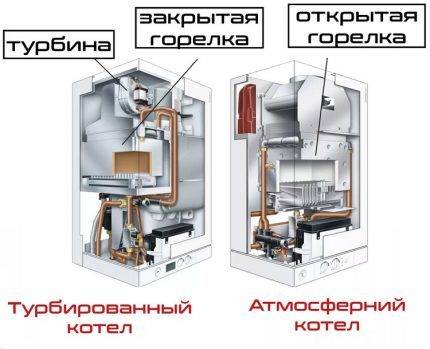

Основные различия между атмосферными и турбинными котлами касаются конструкции и принципа работы газовой горелки.

Основной рабочий орган атмосферного газового котла, который относится к открытому типу, воздух забирается из помещения. Процесс горения с традиционным выбросом его продуктов происходит открыто, поэтому для установки атмосферного оборудования необходимо оборудовать котельную, отделенную от жилой части дома.

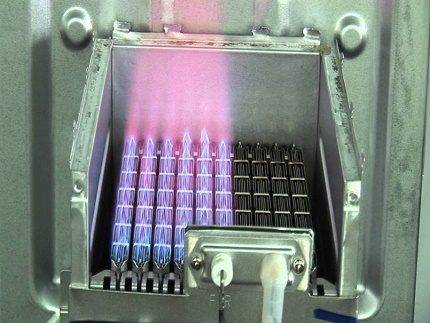

Атмосферная горелка представляет собой набор небольших сопел, через которые под давлением проходит газ. Во время горения в камеру поступает достаточное количество воздуха, что усиливает пламя. В результате атмосферный котел расходует минимальное количество топлива при нагреве воды в системе. Дымовые газы отводятся через дымоход из нержавеющей стали.

Открытая горелка во время работы сжигает кислород, содержащийся в воздухе котельной. Даже учитывая, что это априори нежилое помещение, требуется эффективная система вентиляции. Поскольку для нормального горения необходим постоянный приток воздуха

Турбинный котел имеет закрытую камеру сгорания. Кислород нагнетается в камеры через коаксиальную трубу с помощью вентилятора. Его можно установить в любом месте.

Особенностью турбированного настенного котла является камера сгорания из меди, которая ограничивает мощность до 35 кВт. В напольных котлах он изготавливается из чугуна, что позволяет значительно увеличить мощность.

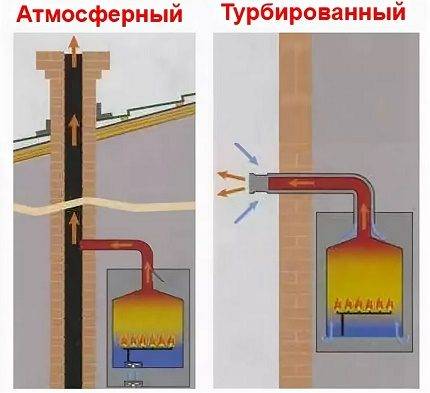

Атмосферные версии газовых котлов требуют подключения к стандартному дымоходу с вертикальной дымовой трубой. Турбины могут быть оснащены концентрическим дымоходом, который проще и дешевле в установке.

Принцип работы атмосферного котла

Основное различие между атмосферным и турбированным котлом заключается в типе горелки. В первой модели это набор сопел, диаметр которых достаточно мал, чтобы обеспечить выход газа под определенным давлением. Он также регулирует количество поступающего кислорода и, таким образом, интенсивность горения.

Принцип работы заключается в том, что горелка нагревает теплообменник, который может быть изготовлен из чугуна или стали, и таким образом нагревает воду или другой теплоноситель. А процесс горения обеспечивается и поддерживается путем перемешивания газовоздушной смеси перед подачей ее к соплам горелки. Последние, основанные на принципе смешивания, могут быть частичного или полного смешивания, которые имеют несколько более высокую эффективность и результативность, но важно отметить, что на отечественном рынке они практически не встречаются.

Все вышеперечисленные факторы можно рассматривать как особенности или недостатки оборудования, в зависимости от конкретной ситуации, но атмосферные котлы имеют два важных и неоспоримых преимущества, которые часто склоняют потребителей в их пользу. Во-первых, большинство моделей этого типа энергонезависимы и поэтому предпочтительны при постоянных отключениях электроэнергии или нестабильном электроснабжении. Второй плюс – низкая цена (по сравнению с турбинными моделями сопоставимой производительности) устройства. Следует обратить внимание на безопасность эксплуатации, за которую отвечает датчик тяги, которым оснащены практически все модели этого типа.

Преимущества атмосферного котла

Котлы внутреннего сгорания являются наиболее распространенным вариантом автономного отопления. Они достаточно недороги, просты в эксплуатации и имеют солидный ресурс. Принцип работы атмосферного котла обеспечивает отвод продуктов сгорания с помощью естественной тяги, которая организуется дымоходом. К преимуществам устройства относятся

низкая цена;
Существуют полностью автономные модели, без электричества;
Наличие датчика тяги обеспечивает безопасную работу камеры сгорания.

Лучшие популярные и доступные модели

Среди атмосферных газовых котлов продукция Vaillant характеризуется хорошим сочетанием цены и качества. Две наиболее популярные линии – Vaillant Turbo TEC и Vaillant Atmo TEC – доказали свою надежность и эффективность.

Производитель Baxi предлагает доступную по цене продукцию, и каждая серия включает приборы с открытой и закрытой камерой сгорания. Серии LUNA и FOURECO отличаются наиболее привлекательной ценой.

Котлы Viessmann славятся своим качеством.

Принцип работы турбированного котла

Основная конструкция турбированного котла не сильно отличается от своего предшественника, но наличие вспомогательных агрегатов вносит некоторые изменения в его конструкцию.

Воздух, необходимый для горения, нагнетается снаружи в закрытую камеру сгорания. Поскольку он изолирован от жилой зоны и подключен непосредственно к концентрическому дымоходу, это полностью исключает влияние дымовых газов на микроклимат в помещении.

Проектирование модели напольной турбины.

Вентилятор (турбина) обеспечивает вывод дымовых газов за пределы дома без необходимости использования вытяжных вентиляторов за счет создания положительного давления (турбонаддув).

Скорость вращения турбинного вентилятора регулируется автоматически, поэтому даже при падении давления газа в подающем трубопроводе состав газовоздушной смеси остается оптимальным. При изменении производительности скорость немедленно регулируется для обеспечения необходимого количества воздуха и тяги. Таким образом, поддерживаются наилучшие условия для работы горелки, что позволяет извлекать из топлива максимальное количество энергии.

Преимущества эксплуатации газотурбинного котла

Разница между атмосферным котлом и турбинным котлом заключается в необходимости наличия полноценного дымохода. Закрытая камера сгорания полностью изолирована от окружающей среды, а воздух, необходимый для процесса сгорания, подается насосной системой через коаксиальную вентиляцию. Преимуществами этой конструкции являются:

более высокая эффективность;
возможность установки в общественном помещении;
дымоход не требуется;
расположение котла не зависит от расположения дымохода;
он более безопасен, чем его атмосферный аналог.

Рейтинги и цены турбинных котлов

Сравнительная оценка популярных газотурбинных котлов:

Модель устройства	ЭФФЕКТИВНОСТЬ, %	Мощность, кВт	ГВС, л/мин.	Расход, м3/ч	Цена, руб.
BAXI ECO-4s 24F	92,9	24	13,7	2,54	34 500
Vaillant turboTEC pro VUW 242/5-3	91	24	11,5	2,80	56 000
Viessmann Vitopend 100-WA1HB001	91	24	—	2,77	40 000
Buderus Logamax U072-24	92	24	—	2,80	29 500
Navien GA 23KN	91,5	23	13	2,24	34 500

Подпольные и настенные типы

Стоячая конструкция характеризуется большим весом – до 100 кг. Для его установки требуется много места, а его монтаж трудоемок, сложен и дорог. Большинство стоячих атмосферных котлов не нагревают воду для подачи в смеситель. Стоящий прибор издает много шума во время работы, а дымоход требует регулярной очистки.

Преимущества:

высокая выходная мощность;
долговечность;
никакой электроники.

Настенные нагреватели имеют меньшие размеры и вес (до 50 кг). Такие котлы обычно являются двухконтурными. Они легко устанавливаются и не занимают много места. Котел может быть размещен в любом месте здания. Настенные атмосферные котлы могут быть одно- или двухконтурными.

Как напольные, так и настенные котлы могут обслуживать один или два контура. Однако, если позволяет место, лучше взять два: напольный одноконтурный котел для отопления и колонку для бытовой горячей воды.

Недостатком является то, что настенный котел зависит от электроники. Если что-то сгорит, вы лишитесь горячей воды и отопления. Бойлеры в основном устанавливаются в небольших квартирах и домах.

Как выбрать бойлер

При выборе газового котла необходимо учитывать три основных параметра: все технические параметры, надежного и проверенного производителя и цену. Необходимо проанализировать помещение, в котором будет установлен котел. Первое, на что следует обратить внимание, – это мощность и функциональность оборудования.

Критерии для мудрого выбора

Вместимость. Расчеты производятся после анализа площади помещения и возможных теплопотерь.
Количество обслуживаемых контуров. Если требуется отопление помещений и горячее водоснабжение для бытовых нужд, выбирайте двухконтурный котел с парой теплообменников. Если нет потребности в горячей воде для бытовых нужд, достаточно одного бойлера. Новые двухконтурные котлы имеют режим зима/лето.
Материал, из которого изготовлен теплообменник. Для первичного контура используется сталь или чугун, а для вторичного – медь и алюминий. Материал определяет срок службы, теплопроводность и стоимость.
Автоматизация. Это обеспечивается в двухконтурном турбинном котле. Существует два типа: стандартный и погодозависимый. В новых моделях имеется встроенный пульт дистанционного управления. Эта модель может быть опционально оснащена дистанционной сигнализацией. Расход газа зависит от количества автоматических функций.

Лучшие модели газовых котлов производятся немецкими компаниями. На втором месте по популярности находятся итальянские и французские продукты. Россия также начала поставлять конкурентоспособные котлы, которые отличаются низкой ценой.

Самые надежные котлы производятся компанией Baxi, а также Vaillant Turbo TEC, Viessmann, Vaillant Atmo TEC. На втором и третьем месте оказались модели Neva Lux и Arderia. Корейская продукция Navien, Hydrosta, Daewoo и Kiturami характеризуется низкой надежностью и качеством установки.

Требования к установке

К установке атмосферных котлов предъявляются самые высокие требования. Установка и подключение должны выполняться только представителями компании, поставляющей газ, с которой заключен договор на обслуживание и проверку. Все соединительные детали должны быть идеально герметичны.

Вы также можете установить турбированный котел самостоятельно. Однако следует учитывать, что малейшее нарушение приведет к снижению работоспособности, и производитель откажет в гарантийном обслуживании.

Турбинные модели не так требовательны, но и собственное подключение не особенно рекомендуется. Особенно если по вине неопытного подрядчика в газовую линию попадет вода. Есть еще одно важное условие – дымовые каналы должны быть идеально выведены наружу.

Как правильно выбрать место для установки атмосферных и турбированных котлов?

Расположение котла выбирается на основе следующих параметров.

Напольная или настенная конструкция (напольные обычно размещаются в отдельных технических помещениях).
Мощность и вес котла (для больших моделей может потребоваться отдельный фундамент).
Для атмосферных моделей важен близко расположенный дымоход, готовая конструкция может иметь минимальный угол кривизны для обеспечения достаточной тяги.
Турбированные котлы требуют подключения концентрического дымохода для вывода наружу.

Когда выбирать бойлер

Турбинные котлы более экономичны в использовании ресурсов, поэтому они давно стали стандартом автономного отопления в Европе. Более высокая цена компенсируется отсутствием затрат на установку дымохода и более экономным использованием ресурсов.

Атмосферные котлы отличаются высокой надежностью, даже в случае отключения электроэнергии. Независимость от электроснабжения может быть ключевым критерием для частного дома.

Что лучше выбрать: турбину или атмосферный газовый котел?

Газовые котлы представлены в широком ассортименте. Важно сделать правильный выбор, так как от этого зависит не только удобство использования и уровень стоимости, но и надежность системы. Прежде всего, необходимо решить, какую модель вы будете использовать – турбированный или атмосферный котел. При одинаковой функциональности они имеют фундаментальные различия.

Принцип работы и устройство турбинного котла

Основными компонентами устройства являются:

Механизм газовой горелки. Это композитный продукт. Он содержит наддувную горелку, электромагнитный клапан подачи топлива и датчик пламени.
Электронное устройство зажигания.
Теплообменник с патрубками для подключения к отопительному контуру. Расположен над горелкой.
Вентилятор или турбина.
Система автоматизации.
Корпус с теплоизоляцией.

Камера сгорания в турбированных котлах закрыта, т.е. не сообщается с помещением. Воздух, необходимый для поддержания горения, подается снаружи через специальный воздуховод.

Скорость вентилятора регулируется контроллером в зависимости от текущей мощности отопления. Воздушный канал и канал дымовых газов соединены в виде концентрического дымохода. Его внутренний объем используется для отвода дымовых газов. Воздух проходит через зазор между стенами.

Основной задачей котла является нагрев среды, проходящей через теплообменник. Его температура контролируется датчиком. Сигнал от датчика заставляет горелку зажигаться или гаснуть.

В дополнение к основным узлам многие модели оснащены компонентами системы отопления:

Циркуляционный насос.
Расширительный сосуд.
Манометр, воздухоотводчик и предохранительный клапан. Все эти элементы вместе называются группой безопасности.

Владельцу такой модели не нужно покупать дополнительное оборудование. Достаточно лишь подключить к устройству трубы отопительного контура.

Типы турбированных котлов

Существует 2 типа устройств:

конвекция;
конденсация.

Первый тип имеет эффективность 91-94%; второй тип имеет эффективность 98-99%. Конденсационные приборы предназначены для отбора тепла из дымовых газов до такой степени, чтобы содержащийся в них водяной пар превратился во влагу.

Из физики известно, что наибольшее количество энергии отдается или поглощается веществом при изменении его агрегатного состояния.

Конденсационные котлы работают только с напольным отоплением и другими низкотемпературными системами. Влага, образующаяся в теплообменнике, является кислым раствором и не должна сбрасываться в местную канализацию, так как это приведет к гибели бактерий. Конденсат необходимо утилизировать отдельно или предварительно нейтрализовать щелочью. Этот запрет не распространяется на централизованную канализационную систему.

Радиаторы также различаются по материалу теплообменника. Доступны следующие варианты:

сталь;
Силумин (алюминиево-кремниевый сплав);
чугун;
медь.

Первые 2 металла используются в бюджетных котлах. Не рекомендуется приобретать модели с силуминовыми теплообменниками. Они служат недолго и подвержены внезапным отказам – дают трещины.

Медные изделия, благодаря своей хорошей теплопроводности, способствуют повышению эффективности. Но в то же время они стоят дороже, чем все остальные варианты.

Чугунные теплообменники являются наиболее долговечными и при этом имеют низкую цену. Их недостатком является вес.

Радиаторы делятся на типы в зависимости от способа установки:

настенные или навесные;
напольный монтаж.

Преимущество первого типа в том, что он не занимает места на полу. Такое устройство можно установить на кухне между шкафами, и оно не будет мешать. Однако у него есть и недостатки, связанные с малым весом:

Мощность составляет менее 30 кВт. Этого достаточно для большинства квартир и домов.
Устанавливается либо самый дешевый и недолговечный стальной теплообменник, либо дорогой медный теплообменник. Чугунный неоправданно тяжел для настенного котла.

Для напольных моделей таких ограничений нет. Их мощность может измеряться сотнями кВт, и, как правило, в них установлен долговечный чугунный теплообменник. Однако для такого прибора должно быть выделено отдельное помещение.

Тип горелки имеет большое значение. Котел с простым 1-ступенчатым устройством работает в режиме старт/стоп, что негативно сказывается на сроке его службы. Модуляционная горелка с широкой регулировкой мощности (10%-100%) лишена этого недостатка. Выбирая необходимую тепловую мощность, нагреватель достигает стабильного режима работы, потребляя при этом меньше газа.

В чем разница между турбированными и атмосферными котлами?

Выгодное отличие заключается в следующем:

Устройство с закрытой камерой сгорания не забирает воздух из помещения. Это означает, что нет особых требований к вентиляции.
Отсутствует риск возгорания или отравления жильцов угарным газом или природным газом (закрытая камера сгорания). В результате прибор можно установить не только на кухне, но и в ванной комнате или кладовой.
Установка канала для отходящих газов упрощена. Концентрический дымоход может быть проложен в любом направлении и на любой высоте, если он не мешает прохожим. Дымоходы для атмосферных котлов, приспособленных к естественной тяге, устанавливаются в соответствии со строгими правилами: вертикально, с высоты 5 метров, сечение выбирается в зависимости от мощности отопительного прибора.
Пламя, раздуваемое ветром, исключается.
Сниженное потребление газа.

Эффективность котлов с закрытой камерой сгорания обусловлена следующими факторами:

Турбокомпрессор впрыскивает в топливную смесь больше воздуха, чем в атмосферном варианте, поэтому газ полностью окисляется.
Поток, поступающий в камеру сгорания, предварительно нагревается за счет контакта с каналом дымовых газов.

Турбокотлы уступают атмосферным котлам по следующим характеристикам:

Дороже.
Они более шумные во время работы.
Их невозможно обойти без источника питания.
Более сложные и, следовательно, менее надежные.

Следует отметить, что турбонагреватель имеет ночной режим с пониженным уровнем шума. Если электроснабжение регулярно прерывается, единственным решением является атмосферное отопление.

Критерии выбора газового турбированного котла

Из-за большого разнообразия потенциальному покупателю может быть трудно решить, какую модель выбрать. Правильнее выбирать в соответствии со следующими аспектами.

С точки зрения мощности и функциональности

Номинальная мощность котла рассчитывается на основе потребляемой мощности в самый холодный период отопительного сезона. Это значение может быть определено двумя способами:

Приблизительно. Теплопотери рассчитаны из расчета 100 Вт на квадратный метр площади пола. Может использоваться для зданий стандартной архитектуры с высококачественной теплоизоляцией и без панорамного остекления.
Точный. Расчеты основаны на формулах, учитывающих теплопроводность материалов ограждающей конструкции здания и самую низкую температуру наружного воздуха в регионе. Методология сложная, лучше, чтобы расчет выполнял компетентный инженер-проектировщик.

Добавьте к полученному значению теплопотерь запас в 15-20%, иначе при сильном морозе котел будет работать на пределе своих возможностей.

С точки зрения функциональности есть выбор:

Одноконтурный котел. В разговорной речи это называется простым котлом.
Двухконтурный.

Первый тип работает только на систему отопления, второй тип способен нагревать воду для бытовых нужд. Однако он не может обеспечивать тепло в двух направлениях одновременно. При нагреве воды нагревательный контур отключается. Поэтому при высокой потребности в кипятке 2-контурный аппарат не подходит.

Производителем

Котлы отечественных производителей становятся все более популярными. Их преимуществами являются:

низкие затраты;
быстрый и недорогой ремонт;
адаптируемость к российским условиям.

Качество высокое, потому что компоненты – электроника и автоматика – еще не освоенные в нашей стране, закупаются за рубежом. Наиболее распространенными являются отечественные бренды “Нева Люкс” и “БалтГаз”.

Из импортных приборов немецкие считаются самыми качественными. Это такие марки, как Buderus, Bosch, Vaillant Atmo Tec, Vaillant Turbo Tec, Viessmann. Итальянские бренды Baxi и Ariston имеют высокие оценки. Словацкий бренд Protherm хорошо продается на российском рынке.

Южнокорейские радиаторы Arderia, Daewoo, Navien, Hydrosta, Kiturami имеют среднее качество. Но они привлекают клиентов умеренными ценами.

Приблизительная стоимость

Расходы на российский газовый турбокотел начинаются от 20-25 тысяч рублей, а на импортные аналоги от 33 и могут достигать 55-60 тысяч рублей.

Каковы требования к установке

Перед установкой любого газового оборудования необходимо заказать проект в уполномоченной организации. Она требуется даже в том случае, если старый атмосферный агрегат заменяется новым турбоагрегатом. Разрешение и технические условия (ТУ) на подключение заранее получают в газовой службе.

Допускается самостоятельная установка нагревателя. Но только инженер указанной службы может произвести подключение к газовой трубе.

Радиатор должен быть установлен в соответствии со следующими правилами:

Его разрешается использовать в квартире в многоэтажном доме, если в стенах есть дымовые трубы. Использование вентиляционных каналов для этих целей запрещено.
Настенный радиатор подвешивается на высоте 80-180 см.
Минимальное расстояние от верхней части радиатора до потолка составляет 80 см.
Не допускается размещение обогревателя в жилых комнатах или в кухнях, соединенных с жилой комнатой.
В стенных проемах между помещением с газовым прибором и смежными помещениями должны быть установлены двери.
Минимальный объем кухни для котла с закрытой камерой сгорания мощностью до 30 кВт составляет 7,5 м3 (SP 55-13330).
Более эффективные обогреватели устанавливаются в отдельном помещении, ограниченном конструкциями с огнестойкостью EI 60.
Максимальная горизонтальная длина коаксиального участка дымохода составляет 3 м (в особых случаях допускается увеличение до 5 м), а вертикальная длина – 1 м.

Во многих регионах действуют дополнительные требования. Поэтому перед покупкой прибора необходимо уточнить нюансы установки на газовой станции.

Рейтинг лучших моделей

Наивысшую оценку, благодаря оптимальному сочетанию стоимости и качества, получили 7 турбинных котлов отечественного и зарубежного производства.

BaltGaz Turbo E 14

выход: 14 кВт;
ЭФФЕКТИВНОСТЬ: 92,5 %;
производительность горячей воды: 11,5 л/мин. При dt=25°С;
Расход топлива при максимальной мощности: 1,2 м3 /ч;
функциональность: 2-контурный;
установка: настенная;
Тип горелки: модулируемая;
Материал теплообменника: медь;
Производитель: Россия.

Прибор завершен. Устройство оснащено циркуляционным насосом, возможностью программирования на 1 неделю, сниженным расходом топлива, защитой от замерзания и режимом подогрева пола. Пульт дистанционного управления можно заказать дополнительно.

Нева Люкс 8224-1 Турбо

Мощность: 24 кВт;
ЭФФЕКТИВНОСТЬ: 92,5%;
Расход топлива при номинальной мощности отопления: 2,62 м3/ч;
Функциональность: 1-контурный;
модулирующая горелка;
материал теплообменника: медь
способ монтажа: настенный;
производитель: Россия.

Котел характеризуется длительным сроком службы благодаря жидкостному охлаждению камеры сгорания. Производитель периодически организует Skype-конференции под названием “День качества”. Пользователь может задавать вопросы в режиме онлайн инженерам с завода, изготовившего оборудование.

Baxi Eco-4S 24F

мощность: 24 кВт;
функция: 2-контурная;
ЭФФЕКТИВНОСТЬ: 92,9%;
потребление энергии в номинальном режиме: 2,54 куб. м/ч;
производительность горячей воды: 13,7 л/мин;
материал основного теплообменника: медь;
производитель: Италия.

Котел адаптирован к российским условиям: он сохраняет эффективность при низком давлении энергоносителя, электроника устойчива к перепадам напряжения.

Vaillant TurboTEC Pro VUW 242/5-3

выход: 24 кВт;
функциональность: 2-контурный
ЭФФЕКТИВНОСТЬ: 91%;
Расход газа при номинальном режиме работы: 2,8 кубических метров в час;
Выход горячей воды: 11,5 л/мин;
Материал первичного теплообменника: медь;
Тип горелки: модульная;
производитель: Германия.

Помимо хороших рейтингов и высокого качества, привлекательный дизайн этой модели.

Viessmann Vitopend 100-W A1HB001

Эффективность: 24 кВт;
функциональность: 1-контур
ЭФФЕКТИВНОСТЬ: 91%;
Расход газа при номинальной мощности отопления: 2,77 м3/ч;
производитель: Германия.

Как и во всех предыдущих моделях, имеется функция программирования.

При температуре ниже -17°C дымовая труба замерзает, и прибор отключается. Она должна быть изолирована.

Buderus Logamax U072-24

Мощность: 24 кВт;
ЭФФЕКТИВНОСТЬ: 92%;
Расход газа при номинальной тепловой мощности: 2,8 м3/ч;
Материал основного теплообменника: медь;
Тип горелки: модулируемая;
производитель: Германия.

Котел от проверенного бренда, поэтому стоит относительно недорого. Это объясняется российской сборкой. Важную роль играет адаптируемость к отечественным условиям.

Navien GA 23KN

выход: 23 кВт;
способ монтажа: напольный;
функциональность: 2-контурный;
ЭФФЕКТИВНОСТЬ: 91,5%;
расход газа при номинальной мощности отопления: 2,24 м3/ч;
производительность горячей воды для бытовых нужд: 13 л/мин;
Тип горелки: модулируемая;
материал первичного теплообменника: сталь;
производитель: Южная Корея.

Устройство оснащено пультом дистанционного управления и дистанционным комнатным термостатом. Недостатком этого решения является относительно высокий уровень шума.

Заключение

Для домов и квартир с бесперебойным энергоснабжением турбированный котел – лучший выбор. Он безопасен, не предъявляет особых требований к объему помещения и вентиляции и не требует традиционного дымохода. Популярны двухконтурные устройства, служащие как для обогрева дома, так и для повышения температуры воды.

Атмосферный или турбированный газовый котел – что лучше выбрать? Критерии устойчивой покупки

Ассортимент газовых котлов, представленных на рынке, довольно широк. Они различаются по своим характеристикам, способу установки и эффективности. Для того чтобы выбрать атмосферный или турбированный газовый котел, необходимо предварительно выяснить преимущества каждого типа. Необходимо определить, какой тип будет оптимальным для индивидуального отопления.

Все об особенностях приборов с открытой и закрытой камерой сгорания вы можете узнать из предлагаемой нами статьи. Мы ознакомим вас с практическими преимуществами, достоинствами и недостатками эксплуатации. Приняв во внимание наши рекомендации, выбор оборудования для обустройства сельской усадьбы станет намного проще и легче.

Различия между атмосферным газовым котлом и турбинным котлом

Газовые приборы, на основе которых строятся автономные системы отопления, представлены на рынке в двух вариантах. Потребитель может приобрести турбированный или атмосферный (дымоходный) тип.

Основной рабочий орган атмосферного газового котла, который относится к открытому типу, забирает воздух из помещения. Процесс горения с традиционным выбросом его продуктов происходит открыто, поэтому для установки атмосферного оборудования обустраивается котельная, отделенная от жилой части дома.

Турбинный котел имеет закрытую камеру сгорания. Кислород подается в камеры через коаксиальный дымоход с помощью вентилятора. Установка устройства возможна в любом месте.

Особенностью настенного турбированного котла является то, что камера сгорания выполнена из меди, что ограничивает мощность до 35 кВт. В напольных котлах он изготавливается из чугуна, что позволяет значительно увеличить мощность.

Обзор турбированных газовых котлов

Для отопления небольших квартир и офисов лучше всего подходит турбированный газовый котел. Он безопасен, прост в эксплуатации и безотказен. Он стабильно подает потребителям нагретую воду в необходимом объеме.

Его преимущества по сравнению с атмосферным котлом

Если мощность составляет до 60 кВт, место установки не имеет значения;
воздух для горения не забирается из помещения;
Дымовые газы отводятся вентилятором на улицу через дымоход;
Высокая эффективность позволяет использовать меньше топлива.

Котлы турбинного типа абсолютно безопасны и могут быть установлены в любом помещении.

Конструкция и эксплуатационные характеристики

Основные конструктивные элементы котла с закрытым вариантом горелки

газовая горелка
воздуходувка;
Теплообменник ГВС
Установлен расширительный бак;
Теплообменник для отопления;
насос циркуляционного типа;
температурные датчики;
газовый клапан; ;
коаксиальный дымоход;
электронный блок управления.

Этот котел должен быть установлен на наружной стене дома или рядом с вентиляционной шахтой. Хотя стоимость турбинной модели выше, чем атмосферной, можно сэкономить на оборудовании котельной и строительстве традиционного дымохода.

Большинство двухконтурных агрегатов прекращают обогрев помещения при подаче горячей воды. Вопреки мнению большинства людей, теплоноситель не успевает остыть, и температура в квартире поддерживается.

Турбинные котлы оснащены режимом “Лето”. В этом случае горячая вода подается автономно от системы отопления – важный аргумент в пользу покупки модели с закрытой горелкой.

Преимущества турбинных котлов:

Забор воздуха для отопления осуществляется не из помещения, а с улицы:
герметичная камера сгорания;
нет необходимости устанавливать дымоход;
нет необходимости строить котельную (установка может быть произведена в любом помещении);
компактные размеры;
высокая эффективность и низкие энергозатраты;
высокая эффективность (в среднем за минуту нагревается 10 литров воды);
автоматическое управление и электронная система контроля;
высокая безопасность;
простота использования.

Недостатками являются высокая стоимость оборудования и запасных частей и зависимость от электроснабжения.

Модели с закрытым типом горелки

Одноконтурный котел используется для подачи нагретой воды к радиаторам. Двухконтурные модели имеют второй нагревательный контур для приготовления горячей воды для бытовых нужд. Котел мощностью более 20 кВт позволит вам отапливать помещение и нагревать воду.

Однако, поскольку напольное устройство имеет низкую мощность, не рекомендуется его “перегружать”. Лучше всего нагревать воду с помощью газового котла. Нормы допускают установку в одной котельной двух отдельных котлов: настенного и напольного. Один из них будет подавать санитарную воду, а другой – теплоноситель.

Двухконтурные модели делятся на котлы с битермическим теплообменником и с раздельным теплообменником. Первая используется для отопления и горячего водоснабжения. Его недостатком является чувствительность к плохой воде. На нем быстро накапливается накипь, и эффективность работы снижается.

Рекомендуется использовать порошок для удаления накипи, когда устройство находится в рабочем состоянии. Раздельный теплообменник выполняет те же функции, что и битермический теплообменник, но менее чувствителен к воде.

Конденсационные котлы, помимо обычного производства тепла, используют энергию, выделяемую во время работы прибора, за счет конденсации водяного пара. По сути, эти модели собирают конденсат, чтобы вернуть его тепло в отопительное оборудование. Эти котлы экономят до 17% газа и имеют КПД до 108%.

Вы бы сказали, что КПД любого отопительного прибора не может превышать 100%? Это возможно, как показывают модели с конденсатором. Они частично удваивают энергию, выделяемую при сжигании одной порции топлива.

Обзор атмосферных газовых котлов

Основными особенностями атмосферных газовых котлов являются

мощность – от 20 до 60 кВт;
большой размер и вес;
производительность – до 30 л/мин;
средняя эффективность – 79-92%;
электронная панель управления.

Данная модель оснащена открытой камерой сгорания. Кислород поступает из помещения, в котором находится прибор, а продукты сгорания удаляются через дымоход. Негерметичная камера сгорания приводит к тому, что часть газов попадает в окружающую среду и может вызвать отравление.

Поэтому в случае с атмосферными котлами необходимо обеспечить надлежащую вентиляцию помещения.

Выбор места установки:

Конструкция установлена в техническом здании;
Для прочных и больших моделей требуется здание с фундаментом;
Для обеспечения достаточной тяги дымовая труба должна располагаться близко к дымоходу с минимальным изгибом;
Важно предусмотреть соединения для коаксиального выхода дымохода.

Работа атмосферного котла заключается в нагревании материала теплообменника газовой горелкой и последующей передаче полученной энергии теплоносителю или воде для подготовки к потреблению.

сопло;
голова;
регулятор воздуха;
индукционная трубка.

При частичном, часть газа поступает непосредственно, а другая часть поступает вместе с воздухом. При полном, происходит полное смешивание газа и воздуха перед поступлением в камеру сгорания. Модели с полным смешиванием не поставляются в страны СНГ.

Горелки выпускаются в одноступенчатом, двухступенчатом, плавно регулируемом и модулируемом исполнении. Экономия потребления зависит от сложности конструкции. Некоторые модели допускают использование дизельного топлива. Однако цена таких котлов значительно выше.

Горелки оснащены датчиками CO2 и пламени. При недостаточной тяге пламя может погаснуть, что приведет к загазованности помещения. Аналогичная проблема возникает и с самодельными конструкциями, переделанными из котлов на твердом топливе.

Преимущества атмосферных газовых котлов

стабильная работа даже при низком давлении газа (обратите внимание, что в этом случае быстрее выходят из строя компоненты подачи топлива)
для эффективного сжигания смеси не требуется дополнительная подача воздуха
бесшумная работа;
простота в эксплуатации.

Есть и существенные недостатки. Самое главное – возможность выделения и сгорания угарного газа. Поэтому котельный агрегат с газовой горелкой открытого типа требует отдельного помещения (установка в квартирах невозможна).

Типы атмосферных газовых котлов

Отопительные приборы различаются по:

размеры плюс непосредственно связанный с ними вес;
мощность;
ЭФФЕКТИВНОСТЬ.

Максимальная мощность настенных атмосферных котлов составляет 36 кВт. Это число обусловлено особенностями конструкции.

Для выбора оптимальной мощности необходимо учитывать площадь помещения и возможные потери тепла (окна, холодные полы и стены). Рекомендуется выбирать котел, который может обогреть площадь на 25% больше, чем фактическая площадь.

Помимо мощности, обратите внимание на КПД котла. Он показывает, сколько энергии требуется для отопления и сколько ее сжигается. Среднее значение для атмосферных котлов составляет 80 – 90%. Более дорогие модели обеспечивают максимальную эффективность до 97%.

В конденсационных котлах КПД составляет 100%. Дело в том, что выхлопные газы нагреваются до 110°C. В турбинных агрегатах это значение составляет 55°C. В конденсационных котлах он составляет 30°C.

Напольные и настенные типы

Конструкция пола имеет большой вес – до 100 кг. Для его установки требуется много места, а его монтаж трудоемок, сложен и дорог. Большинство напольных атмосферных котлов не нагревают воду для подачи к арматуре. Стоящий аппарат издает много шума во время работы, а дымоход нуждается в регулярной чистке.

высокая эффективность
долговечность;
никакой электроники.

Настенные обогреватели меньше и легче (до 50 кг). Такие котлы обычно являются двухконтурными. Они легко устанавливаются и не занимают много места. Котел может быть размещен в любом месте здания. Настенные атмосферные котлы могут быть одно- или двухконтурными.

Так что же выбрать?

Турбинные модели используют воздух извне, который подается через коаксиальную трубу. В отличие от атмосферных котлов, их можно устанавливать в кухнях, ванных комнатах и других жилых помещениях. Это лучший вариант для отопления квартиры или дома большой площади.

При выборе между турбинным и атмосферным котлом несколько факторов говорят в пользу первого:

нет необходимости отводить место под котельную, что привлекательно для владельцев небольших домов;
он может работать полностью автономно;
Он оптимален для обслуживания зданий небольших размеров.

Атмосферные котлы устанавливаются, когда:

необходимо сжечь большое здание;
необходимо использовать несколько видов топлива;
невозможно подключиться к электрической сети.

В частных домах, оборудованных кирпичным дымоходом, необходимо герметизировать его кислотостойкой трубой. Если этого не сделать, образующийся конденсат повредит дымоход.

Атмосферный (конвекционный) котел имеет открытую камеру для сжигания газа. Данная модель подключается к стандартному дымоходу. Воздух забирается из помещения, где установлен прибор.

К установке приборов с открытой камерой сгорания предъявляются высокие требования. Котлы атмосферного типа нельзя устанавливать в домах с высотой пола более 9 уровней.

В котле турбинного типа камера сгорания герметично закрыта. Всасывание отходов происходит принудительно, давление обеспечивается турбиной или вентилятором. Воздух из помещения, где установлен прибор, не сжигается.

Согласно техническому паспорту, котел можно разместить в ванной комнате, на кухне, в спальне, рядом со стойкой. Его можно установить даже в нише. Дымоудаление происходит через концентрический дымоход.

Вывод: Основное отличие атмосферного газового котла от турбированного котла – это принудительный забор и отвод воздуха, который необходим в качестве источника кислорода для горелки.

Как выбрать котел?

При выборе газового котла необходимо проанализировать три основных параметра: все технические параметры, надежного и проверенного производителя и стоимость. Обязательно нужно проанализировать помещение, в котором будет установлено оборудование. Первое, на что следует обратить внимание, – это мощность и функциональность оборудования.

Критерии для мудрого выбора

Вместимость. Расчет производится после анализа площади помещения и возможных теплопотерь.
Количество обслуживаемых контуров. Если вам необходимо отапливать помещения и подавать бытовую горячую воду, выбирайте котел двойного назначения с несколькими теплообменниками. Если нет потребности в горячей воде для бытовых нужд, достаточно одного бойлера. Новые двухконтурные котлы имеют режим работы зима/лето.
Материал, из которого изготовлен теплообменник. В первичном контуре используется сталь или чугун, а во вторичном – медь или алюминий. Материал определяет срок службы, теплопроводность и стоимость.
Автоматизация. Он реализован в двухконтурном турбинном котле. Существует два типа: стандартный и погодозависимый. В новых моделях имеется встроенный пульт дистанционного управления. Эта модель может быть опционально оснащена дистанционной сигнализацией. Расход газа зависит от количества автоматических функций.

Самые надежные котлы производятся компанией Baxi, а также Vaillant Turbo TEC, Viessmann, Vaillant Atmo TEC. На втором и третьем месте оказались модели Neva Lux и Arderia. Корейская продукция Navien, Hydrosta, Daewoo и Kiturami характеризуется низкой надежностью и качеством изготовления.

Требования к установке

К установке атмосферных котлов предъявляются самые высокие требования. Установка и подключение должны выполняться только представителем газовой компании, с которым заключен договор на дальнейшую эксплуатацию и обслуживание прибора. Все соединения должны быть тщательно герметизированы.

Турбинные модели не так требовательны, но ручное подключение также не рекомендуется. Особенно если по вине неопытного подрядчика в газовую трубу попадет вода. Есть еще одно важное условие – безупречный отвод дымовых газов наружу.

Выводы и полезные видео по этой теме

Видео №1. Советы инженера-теплотехника потенциальным покупателям газового отопительного оборудования:

Видео №2. Мнение эксперта: Можно ли подключить котел с закрытой горелкой к обычному дымоходу:

Видео №3. Ценные советы по выбору мощности газового котла:

При выборе между турбинным и атмосферным котлом необходимо учитывать конструктивные особенности и нюансы, характерные для эксплуатации. Прежде чем совершить покупку, необходимо ознакомиться с ними и с техническими характеристиками конкретной модели. Мы надеемся, что предоставленная нами информация окажется эффективным подспорьем.

Хотели бы вы рассказать, как вы выбирали газовый котел для своей квартиры или дома? Расскажите, какой тип котла вы предпочли и раскройте секрет, почему. Пожалуйста, не стесняйтесь оставлять комментарии в блоке ниже, размещать фотографии, связанные с темой статьи, и задавать вопросы.

Разница между атмосферным и турбированным котлом

Особенности выбора места установки атмосферного газового котла и его эксплуатации

Чтобы понять, какой атмосферный или турбированный котел лучше использовать в конкретной системе отопления, необходимо разобраться в некоторых конструктивных особенностях и принципе работы этих устройств.

Атмосферный газовый котел, в силу своего типа, может быть настенным или напольным, а также одноконтурным, предназначенным только для совместной работы с системой отопления дома, или двухконтурным (с дополнительным змеевиком) – для нагрева воды.

В таком котле создается камера сгорания открытого типа, т.е. забор воздуха происходит напрямую, естественным путем. Именно из-за этой особенности атмосферные установки располагаются в специальных помещениях – котлах, оборудование которых в частном загородном доме, как правило, не представляет особой проблемы. Однако при установке газового котла в квартире этот фактор становится не только недостатком, но и препятствием.

Кроме того, для отвода дымовых газов требуется традиционный дымоход с выходом на крышу, что также возможно для отдельно стоящего дома, но затруднительно для многоквартирного дома. Исключение могут составлять старые дома с существующими дымоходами, которые все еще нуждаются в модернизации из-за своего возраста, но процент таких домов невелик. Если вы собираетесь установить атмосферный котел в загородном доме, помимо оборудования котельной, на начальном этапе строительства необходимо спроектировать и установить дымоход с учетом всех правил и норм. Также необходимо обеспечить эффективную систему вентиляции в топочном помещении, чтобы обеспечить приток кислорода для процесса горения.

Одноконтурный и двухконтурный – в чем разница?

Одноконтурный радиатор отличается от двухконтурного только тем, что он отвечает за обогрев помещения. В то же время двухконтурный котел предназначен для обеспечения горячей водой в дополнение к отоплению.

Владельцы одноконтурных котлов решают проблему горячей воды путем установки дополнительного оборудования. Чаще всего это бойлер косвенного нагрева воды, подключенный к котлу. Что эффективнее – одноконтурный или двухконтурный котел? В данном случае мы обратимся к этому вопросу сейчас.

Основное преимущество одноконтурного котла в сочетании с накопительным нагревателем заключается в том, что нагрев воды до комфортной температуры осуществляется без охлаждения дома. При значительном расходе воды в двухконтурном котле в автоматическом режиме контур, отвечающий за отопление, отключается, и прибор работает только на нагрев воды.

Одноконтурный газовый котел с косвенным нагревателем полностью решает проблему бытового горячего водоснабжения без нарушения системы отопления.

Перед выбором конфигурации нагревателя учтите следующие факторы:

Отапливаемая площадь пола в жилище;
Количество точек водоснабжения;
Расстояние от водоразборных точек до котла;
Количество людей.

В доме с небольшой отапливаемой площадью установка двухконтурного котла является лучшим решением, если потребление горячей воды экономично, а точки водоразбора расположены близко друг к другу.

Если одновременно используется несколько точек водоразбора, температура воды может быть ниже требуемой. Это усугубляется дополнительными неудобствами, связанными с большой площадью помещения. В двухконтурных котлах приоритетом является ГВС; при потреблении горячей воды отопительный контур отключается.

Но эти вопросы решаются и на уровне проектирования устройства. Существуют двухконтурные котлы, которые нагревают воду в проточном режиме, и котлы, оснащенные встроенным бойлером.

Последние обеспечивают 30-60 литров горячей воды, но при несколько большем потреблении газа. Кроме того, значительно увеличиваются вес и габариты котла.

Напольный газовый котел со встроенным косвенным водонагревателем обеспечивает достаточное количество горячей воды.

Можно сделать вывод, что оптимальным решением для ваших нужд является установка двухконтурного котла проточного типа. Если вы хотите постоянно иметь достаточное количество горячей воды комфортной температуры, не охлаждая при этом дом, предпочтительнее установить связку одноконтурного котла с косвенным водонагревателем.

Кроме того, бойлер всегда можно заменить на более мощный, если потребность в горячей воде возрастет. В результате цена такой связки будет выше, чем стоимость двухконтурного котла, но вопрос горячей воды и отопления будет надежно решен.

Принцип работы атмосферного котла

Важным различием между атмосферным и турбинным котлом является тип горелки. В первой модели это набор сопел, диаметр которых достаточно мал, чтобы позволить газу выйти под определенным давлением. Он также регулирует количество поступающего кислорода и, таким образом, интенсивность горения.

Принцип работы горелки заключается в том, что она нагревает теплообменник, который может быть изготовлен из чугуна или стали, и нагревает воду или другой теплоноситель. А процесс горения обеспечивается и поддерживается путем перемешивания газовоздушной смеси перед подачей ее к соплам горелки. Последние, основанные на принципе смешивания, могут быть частично смешанными или полностью смешанными, которые имеют несколько более высокую эффективность и результативность, но следует отметить, что они практически редко встречаются на отечественном рынке.

Все вышеперечисленные факторы можно рассматривать как особенности или недостатки оборудования, в зависимости от конкретной ситуации, но атмосферные котлы имеют два важных и неоспоримых преимущества, которые часто склоняют потребителя в их пользу. Во-первых, это то, что большинство моделей этого типа независимы от энергии, а потому предпочтительны при наличии постоянных перебоев или нестабильной подачи электроэнергии. Второй плюс – низкая цена (по сравнению с турбинными моделями сопоставимой производительности) устройства. Стоит отметить безопасность эксплуатации, за которую отвечает датчик тяги, и которым оснащены практически все модели этого типа.

Как правильно выбрать место для установки атмосферных и турбированных котлов?

Место расположения котла выбирается на основе следующих параметров.

Напольное или настенное исполнение (напольные обычно размещаются в отдельных технических помещениях).
Мощность и вес котла (для больших моделей может потребоваться отдельная подготовка фундамента).
Для атмосферных моделей важен близко расположенный дымоход, готовая конструкция может иметь минимальный угол кривизны для обеспечения достаточной тяги.
Турбинные котлы требуют, чтобы коммуникации выходили из концентрической дымовой трубы.

Рейтинг лучших моделей

Наивысший рейтинг, благодаря оптимальному сочетанию стоимости и качества, получили 7 турбинных котлов отечественного и зарубежного производства.

BaltGaz Turbo E 14

мощность: 14 кВт;
ЭФФЕКТИВНОСТЬ: 92,5 %;
производительность горячей воды: 11,5 л/мин. При dt=25°С;
Расход топлива при максимальной мощности: 1,2 м3 /ч;
функциональность: 2-контурный;
способ монтажа: настенный;
Тип горелки: модулируемая;
материал теплообменника: медь;
производитель: Россия.

Прибор полностью оборудован. Агрегат оснащен циркуляционным насосом, 1-недельным программированием, сниженным расходом топлива, защитой от замерзания и режимом “теплый пол”. Пульт дистанционного управления можно заказать дополнительно.

Нева Люкс 8224-1 Турбо

Мощность: 24 кВт;
ЭФФЕКТИВНОСТЬ: 92,5%;
Расход топлива при номинальной мощности отопления: 2,62 м3/ч;
Функциональность: 1-контурный;
модулирующая горелка;
материал теплообменника: медь
способ монтажа: настенный;
производитель: Россия.

Baxi Eco-4S 24F

мощность: 24 кВт;
функция: 2-контурная;
ЭФФЕКТИВНОСТЬ: 92,9%;
Потребление энергии в номинальном режиме: 2,54 м3/ч;
производительность горячей воды: 13,7 л/мин;
материал первичного теплообменника: медь;
производитель: Италия.

Котел ориентирован на российские условия: он сохраняет эффективность при низком давлении энергоносителя, электроника устойчива к перепадам напряжения.

Vaillant TurboTEC Pro VUW 242/5-3

выход: 24 кВт;
функциональность: 2-контурный
ЭФФЕКТИВНОСТЬ: 91%;
Расход газа при номинальном режиме работы: 2,8 кубических метров в час;
Выход горячей воды: 11,5 л/мин;
Материал первичного теплообменника: медь;
Тип горелки: модульная;
производитель: Германия.

Помимо хороших рейтингов и высокого качества, привлекательный дизайн этой модели.

Viessmann Vitopend 100-W A1HB001

Эффективность: 24 кВт;
функциональность: 1-контур
ЭФФЕКТИВНОСТЬ: 91%;
Расход газа при номинальной мощности отопления: 2,77 м3/ч;
производитель: Германия.

Как и во всех предыдущих моделях, имеется функция программирования.

При температуре ниже -17°C дымовая труба замерзает, и прибор отключается. Требуется теплоизоляция.

Buderus Logamax U072-24

Мощность: 24 кВт;
ЭФФЕКТИВНОСТЬ: 92%;
расход газа при номинальной тепловой мощности: 2,8 м3/ч;
Материал основного теплообменника: медь;
Тип горелки: модулируемая;
производитель: Германия.

Котел от проверенного бренда, поэтому стоит относительно недорого. Это объясняется российской сборкой. Важную роль играет способность адаптироваться к внутренним условиям.

Преимущества работы турбированного газового котла

Сравнивая атмосферный и турбированный газовый котел, необходимо отметить очевидные эксплуатационные преимущества последнего:

Закрытая камера сгорания, наличие которой расширяет выбор места установки;
Принудительная подача воздуха, которая производится установленным на заводе вентилятором;
Отвод продуктов сгорания осуществляется через концентрический дымоход, который в большинстве случаев устанавливается через наружную стену помещения. Этот дымоход характеризуется конструкцией, состоящей из двух труб, меньший диаметр которых находится внутри другой. Одна дымовая труба выводит продукты горения, а другая служит для подачи кислорода и охлаждения дымохода.

Турбинные котлы можно отнести к категории более экологичных и эффективных установок, поскольку они обеспечивают качественное и полное сгорание топлива. Однако стоимость такого оборудования значительно превышает цену аналогичной по мощности модели атмосферного типа, а кроме того, необходимо позаботиться об аварийном или бесперебойном источнике питания. Система подачи дымовых газов и принудительного кислорода управляется электрически.

Хотя КПД турбины и атмосферного котла примерно одинаков, эффективность потребления топлива у первого выше из-за закрытой камеры и особой конструкции ломаного дымохода. Закрытая печь, производя большое количество нагретых продуктов сгорания, отводит их в трубу, в которой, благодаря сложной системе каналов, происходит практически полная передача тепла, и таким образом на улицу выводятся газы с температурой не выше 100-130 °С.

Лучшие бренды

“Wolf” – ведущий немецкий производитель, предлагающий потребителям лучшие газовые котлы. Продукция бренда оснащена системами управления, позволяющими выбирать оптимальные режимы работы. Газовые котлы протестированы и сертифицированы в соответствии с общеевропейскими директивами. Котлы Wolf CGB пользуются постоянным спросом. Они работают на природном газе/LPG и используются для эффективного отопления и горячего водоснабжения больших загородных домов и многоквартирных зданий.

Конденсационные котлы Wolf CGB оснащены закрытой камерой сгорания. Во время работы оборудования воздух подается из помещения или из атмосферы

“Baxi” – итальянская компания производит устройства, сочетающие в себе отличные эксплуатационные характеристики и функциональность. Например, “Baxi MAIN Four” – это четвертое поколение настенных приборов с дисплеем, электронным зажиганием и битермическим теплообменником. “Baxi Nuvola Duo-tec” – настенные одноконтурные котлы с модуляционной горелкой и теплообменником из нержавеющей стали. Они оснащены энергосберегающим циркуляционным насосом и автоматическим воздухоотводчиком. Производитель внедрил инновационную систему управления, которая позволяет пользователю регулировать работу котла в зависимости от типа и качества газа.

“Vaillant” – модельный ряд немецкого бренда включает обычные, конденсационные, одноконтурные и газовые котлы с водонагревателем. Приборы этой известной компании имеют высокий коэффициент полезного действия и оснащены встроенными циркуляционными насосами. Котлы Vaillant turboTEC PLUS VU являются изюминкой ассортимента продукции. Они оснащены закрытым расширительным баком, автоматическим воздухоотводчиком, предохранительным клапаном, первичным медным теплообменником и горелкой из хромоникелевой стали.

Настенный котел “Vaillant turboTEC PLUS VU” оснащен ЖК-дисплеем с большими кнопками и подсветкой.

Дакон

“Dakon” – с газовыми котлами для отопления от чешского производителя вы сможете экономично решить проблемы отопления вашего дома и обеспечения горячей водой. Например, большой популярностью пользуются чугунные газовые котлы “DAKON GL Eko”, оснащенные атмосферной эжекторной горелкой, электроникой Honeywell и распределителем тяги. Они оснащены панелями управления, к выходам которых можно подключить дополнительные элементы: комнатные термостаты, устройства защиты от замерзания и внешние датчики.

Настенные газовые котлы DAKON оснащены битермическим теплообменником и системой защиты от накипи.

Navien

“Navien” – это агрегаты корейского производства, которые имеют отличные технические показатели. Они используются в течение длительного периода времени, стабильно работают при низком давлении и имеют минимальные размеры. Большой популярностью пользуются двухконтурные настенные котлы “Navien Ace ATMO” с естественной системой отвода продуктов сгорания. Эти устройства оснащены автоматическим управлением, которое включает насос, когда температура опускается ниже 10 градусов. Котел оснащен специальным чипом, который реагирует на изменения напряжения в сети. Поэтому котлы оснащены специальным чипом, который активируется при изменении напряжения в сети.

“Navien Ace ATMO” – требовательные нагревательные приборы, оснащенные отдельными теплообменниками.

Каждый покупатель может самостоятельно выбрать устройство, отвечающее его индивидуальным потребностям и финансовым возможностям. Но доверить установку газовых котлов отопления необходимо профессионалам, так как от точности их действий зависит безопасность эксплуатации устройства.

Газовые котлы ALFATEP для систем отопления

Выбор газового котла для системы отопления дома или квартиры – очень важное решение, и одним из лучших мест для его принятия является интернет-магазин нашей компании “Alfatep”, где представлен широкий выбор атмосферных и турбированных моделей от ведущих отечественных и зарубежных производителей. Наши специалисты проконсультируют вас и помогут выбрать подходящее оборудование для вашего дома, принимая во внимание систему, размер вашего дома и варианты установки. Вы также можете поручить нам проектирование системы отопления и горячего водоснабжения вашего дома и установку оборудования, которую выполняют квалифицированные мастера.

Как выбрать газотурбинный котел для отопления частного дома

Настенный или напольный.

Настенные модели идеально вписываются в интерьер кухни или могут быть полностью скрыты в шкафу.

Напольные модели более универсальны и долговечны, поскольку их конструкция не имеет ограничений по весу и часто имеет прочные чугунные теплообменники;
настенные котлы – компактные и легкие котлы средней и малой мощности (10-50 кВт), часто с более высоким КПД, чем у напольных моделей. Однако из-за требований к весу в них используются менее коррозионностойкие стальные и медные теплообменники.

Кроме того, настенные котлы содержат все необходимые модули системы отопления (расширительный бак, циркуляционный насос, предохранительный клапан, воздухоотводчик и т.д.) в одном корпусе, что не только упрощает, но и снижает затраты на монтаж. Напольные модели, с другой стороны, редко оснащаются всеми необходимыми модулями.

Одноконтурный или двухконтурный

Функциональность турбированного котла определяется количеством контуров:

Одноконтурный – его возможности ограничены только отоплением;
Двухконтурный – наряду с отоплением нагревает воду для бытовых нужд.

Двухконтурный котел – это комбинация котла и проточного нагревателя, т.е. отопление помещения прекращается во время подачи горячей воды. Следует отметить, что, вопреки распространенному мнению, теплоноситель не успевает остыть во время простоя, поэтому температура в квартире поддерживается.

Тип и материал теплообменника

Для настенного блока хорошим выбором будет медный теплообменник. Материал, из которого изготовлен теплообменник, влияет на срок службы котла:

чугун (срок службы 25-30 лет и более) – самый термостойкий и коррозионностойкий металл, но хрупкий и тяжелый, поэтому используется только в напольных моделях;
медь (срок службы 12-17 лет) – очень легкий и теплопроводный металл (быстро нагревается и быстро остывает), не очень подвержен коррозии, но может прогореть
Сталь (срок службы 10-15 лет) – этот металл хорошо подходит для транспортировки, поскольку он не чувствителен к физическим воздействиям, легок и дешев в производстве, но подвержен ржавлению, что с годами приводит к протечкам.

Двухконтурные котлы также делятся по типу теплообменника: раздельные (отдельный теплообменник для каждого контура) и сдвоенные – битермические (контур ГВС проходит через первичный теплообменник). Последний вариант дешевле, но менее надежен, так как известковый налет практически невозможно очистить, а известковый засор часто является причиной преждевременного выхода из строя.

Хотя котлы атмо (90-92%) и турбо (92-95%) имеют практически одинаковый “чистый” КПД, у последних КПД потребления газа выше.

Идея заключается в использовании концентрического дымохода: когда холодный воздух с улицы попадает в его внешнюю полость, он начинает нагреваться, прежде чем попасть в камеру сгорания, за счет тепла дыма (100-130 °C), который выходит через внутреннюю полость той же трубы. Следовательно, для дальнейшего нагрева используется меньше ресурсов. К этому добавляется более эффективный забор воздуха и контроль тяги, что также влияет на потребление газа.

Минимальная требуемая мощность

Необходимую мощность турбированного котла можно рассчитать по простой формуле: Где 1* кВт энергии требуется на 10 м2 отапливаемой площади.

* теплопотери среднего жилого дома с высотой потолков до 2,7 м на севере России.

Мы рекомендуем резерв в 15-20 % от этого значения, чтобы агрегат не работал на пределе своей мощности, т.е. для того же объекта недвижимости Q≈14-15 кВт.

Кроме того, если рассматривать двухконтурную модель, то к потреблению ГВС придется добавить не менее 15-20%, что в сумме уже составит Q≈16-17 кВт.

Важно не переборщить с мощностью, иначе котел будет “хрюкать”. (включение и выключение) слишком часто, что сократит срок его службы.

Точный расчет необходимой мощности котла Индивидуальные расчеты, формулы и поправочные коэффициенты

Газотурбинные котлы: как выбрать, принципы работы, преимущества и недостатки

Газотурбинный котел – это компактный котел, обычно настенный, с закрытой камерой сгорания газа, предназначенный для локальных систем водяного отопления с принудительной циркуляцией, Фото 1.

Фото 1. Турбированный котел в интерьере кухни

Турбированный газовый котел – советы по выбору, основные характеристики

В котлах этого типа подача кислорода осуществляется с помощью вентилятора с принудительной тягой через двухтрубный дымоход. Одним из отличий этого котла по сравнению с другими типами котлов является конструкция дымохода, который состоит из двух труб – труба внутри трубы. Внешняя труба (большего диаметра) подает воздух в котел для обеспечения сгорания газа, а меньшая труба (внутренняя) отводит дым и продукты сгорания газа, Фото 2. Такие котлы часто устанавливаются в тесных помещениях, где не всегда возможно установить стандартную дымоходную систему, или в зданиях небольшого размера.

Турбированные котлы могут иметь различные типы дымоходов:

вертикальный дымоход;
горизонтальный дымоход;
вертикальный двойной дымоход;
соединения с дымоходом.

Турбинные котлы в основном производятся как двухконтурные котлы.

Рис. 2. Дымовые трубы для турбинных котлов

Принцип работы турбированного котла

Турбинный котел оснащен закрытой камерой сгорания. С помощью вентилятора через концентрический дымоход (диаметр не менее 110 мм) в камеру сгорания подается воздух, чтобы продукты сгорания не попадали в форсунки. Продукты сгорания газа выводятся наружу через турбину с помощью вентилятора.

Эти котлы оснащены системой автоматики для автоматизации работы котла. Закрытая камера сгорания настенных турбинных котлов обычно изготавливается из меди или ее сплавов. Камера сгорания напольных котлов обычно изготавливается из чугуна, что обеспечивает более длительный срок службы котла (20 – 30 лет и более), в то время как срок службы настенных котлов составляет около 10 лет и более.

Из-за использования медной камеры котла, во избежание быстрого износа и прогорания, такие котлы выпускаются небольшой мощности – до 35 кВт.

Примеры конструкции турбинного котла и принципы работы показаны на фото 3.

Рис. 3 Примеры конструкции турбинного котла

Преимущества турбированных газовых котлов

воздух для сжигания газа поступает снаружи дома (с улицы), а не из помещения, камера сгорания герметично закрыта
установка обычного вертикального дымохода не требуется
Котел может быть установлен в нежилом помещении внутри дома (кладовая, кухня, ванная комната и т.д.). Нет необходимости строить отдельное здание (котельную);
Компактные размеры котла;
КПД турбинных котлов – 90…95 %, высокая экономия энергии (низкий расход газа);
Высокая производительность нагрева воды (за 1 минуту – 10…12 литров горячей воды);
Электронная система управления для автоматизации работы котла (не для всех типов);
Высокая безопасность – отсутствие возможности проникновения в помещение угарного и несгоревшего газа. Наличие автоматических устройств и датчиков, контролирующих работу котла и способных к аварийному отключению;
простота дымохода.

Недостатки газотурбинных котлов

Высокая стоимость котла и запчастей для его ремонта;
зависимость котла от электроэнергии.

Наиболее популярные и качественные турбированные котлы представлены на рынке такими производителями:

Ariston, Immergas, Baxi (Италия);
Vaillant, Junkers (Германия),

Советы по выбору подходящего турбированного котла

1. При выборе котла следует учитывать следующие данные:

размер жилой площади и кубатура отапливаемых помещений;
Величина теплопотерь в помещениях, которая зависит от качества и теплопроводности стен, окон, пола и крыши. Этот параметр находится в диапазоне 90…250 Вт/м2 . Это значение для хорошо изолированного здания составляет 100…110 Вт/м2 ;
Определитесь с типом котла: двухконтурный (с дополнительным нагревом воды) или одноконтурный (только для отопления здания). Учитывайте интенсивность и количество потребления горячей воды. Следующие цифры можно использовать для определения мощности котла для нагрева горячей воды для бытовых нужд, предполагая, что все приборы будут включены в одно и то же время:

Типы напольных и настенных приборов

Напольная конструкция характеризуется большим весом – до 100 кг. Он требует много места, его установка трудоемка, сложна и дорогостояща. Большинство атмосферных бойлеров не нагревают воду, подаваемую на краны. Стоящий прибор издает много шума во время работы, а дымоход нуждается в регулярной чистке.

высокая выходная мощность;
долговечность;
никакой электроники.

Как напольные, так и настенные котлы могут работать с одним или двумя контурами. Однако, если позволяет место, лучше взять два: напольный одноконтурный котел для отопления и колонку для бытовой горячей воды.

Недостатком является то, что настенный котел зависит от электроники. Если что-то перегорит, вы лишитесь горячей воды и отопления. Бойлеры в основном устанавливаются в небольших квартирах и домах.

Преимущества и недостатки турбированных газовых котлов

Подавляющее большинство газовых котлов в наших магазинах – импортные. В основном европейские. На наш взгляд, рейтинг лучших зарубежных производителей газовых котлов выглядит следующим образом:

Вольф (Германия)
Vaillant (Германия)
BAXI (Италия)
Protherm (Словакия)
Bosch (Германия)
Будерус (Германия)
Navien (Корея)

и некоторые другие.

Среди наших отечественных производителей газовых котлов выделяются два завода:

Жуковский машиностроительный завод (ЖМЗ). Она производит котлы АОГВ (одноконтурные, отопление) и АКГВ (двухконтурные, отопление и ГВС).
Открытие завода “Конорд”. Он расположен в городе Ростов-на-Дону. Она производит газовые котлы и колонки KONORD, твердотопливные котлы DON, промышленные котлы и другое оборудование.

Зачем покупать котел большей мощности, чем требуется, если это непременно приведет к лишним расходам не только в момент покупки, но и в процессе эксплуатации. С другой стороны, платить большие деньги, мерзнуть зимой и мыться холодной или чуть теплой водой – это, выражаясь языком телесериалов, расточительство!

Самый простой способ выбрать золотую середину: 1 кВт на 10 м² обслуживаемой площади. Однако это очень приблизительно и не учитывает несколько важных параметров. Например, климатический фактор региона, степень теплоизоляции стен, уровень вероятных теплопотерь, объем (а не только площадь поверхности) помещения и т.д.

Это означает, что необходимы более точные расчеты. Есть два пути: воспользоваться общедоступными формулами, учитывающими вышеперечисленные критерии (можно вспомнить свои школьные годы) или использовать специальный калькулятор, которых в Интернете бесчисленное множество.

Газовые котлы могут работать только на отопление дома (одноконтурные котлы) или дополнительно производить горячую воду для бытовых нужд (двухконтурные котлы). Ваши потребности – это первое, что нужно учитывать при выборе лучшего газового котла.

Двухконтурные котлы – это в основном настенные котлы. Они очень удобны и занимают меньше места. Однако их главный недостаток заключается в том, что они должны быть подключены к электричеству. Это означает, что он будет работать только при наличии света. И такой котел должен быть подключен через стабилизатор напряжения, чтобы электроника не вышла из строя при перепадах.

Среди стоящих моделей есть одноконтурные и двухконтурные котлы. Они энергонезависимы, имеют высокий КПД, но с размещением такого котла придется повозиться.

Таким образом, в каждом из них есть свои плюсы и минусы. При выборе конкретной модели вам поможет наш рейтинг. И пусть в вашем доме будет тепло!

Современный напольный котел имеет КПД 88-90% (около 85% в старой конфигурации). Для тех, что крепятся на стену, этот показатель выше – 90-94%. Следовательно, потребление энергии котлами с более низким КПД выше, а значит, и затраты на электроэнергию также выше.

Однако эффективность модели нельзя оценивать только на основании того, как она установлена – принцип работы также влияет на эффективность. В последнем случае различают обычные и конденсационные котлы.

Почти все напольные котлы являются конвекционными – они стоят дешевле и имеют более низкий КПД. Хотя, в то же время, они дешевле в ремонте из-за более простой внутренней конструкции, что является плюсом.

Настенные котлы более совершенны с точки зрения дизайна и имеют больше деталей, но и дороже в ремонте в случае повреждения.

Настенные – могут быть конвекционными или конденсационными. В конвективном типе тепло, выделяемое дымовыми газами и продуктами сгорания, дополнительно передается теплоносителю. Таким образом, тепло не “улетает в трубу”, а эффективно используется. Единственное неудобство заключается в том, что котел должен быть оборудован конденсатоотводчиком.

В то же время напольные модели также могут быть конденсационными, но это не самый популярный продукт, так как их цена превышает 150 тысяч рублей.

Этот критерий также определяет надежность устройства.

В отдельных моделях традиционно устанавливаются “свои” теплообменники:

В напольных моделях используется надежный и тяжелый чугун. Он хорош тем, что не боится коррозии, прочен и отличается высокой плотностью и толщиной. В результате котлы с чугунным теплообменником могут безотказно работать до 25 лет.
В настенных котлах – заменяется легкой сталью или медью. Сталь дешевле, но она тонкая и поэтому подвержена короблению и ржавчине. Такие модели прослужат, если повезет, 12-13 лет. Медь более долговечна и лучше проводит тепло, но используется только в дорогих моделях.

Обратите внимание, что утверждение о том, что настенные котлы менее надежны из-за сложности их конструкции, является не более чем мифом.

По данным производителя, срок службы настенных котлов несколько короче, но это не означает, что на практике они быстро ломаются и выходят из строя. При бережной эксплуатации они могут прослужить столько же, сколько и напольные котлы.

На самом деле, на долговечность влияет не количество деталей и элементов конструкции, а материал, из которого изготовлен теплообменник.

Так, именно напольные модели чаще всего оснащаются чугунным теплообменником, который считается наиболее прочным материалом. Поэтому срок их службы отличается от настенных котлов, где установлены теплообменники из более легких материалов.

Если вы думаете, что чем больше – тем лучше, вы ошибаетесь. В этом случае функциональность оборудования не имеет ничего общего с его размерами.

Принцип “больше – значит лучше” действует не всегда: небольшой настенный котел часто может иметь больше функций, чем более крупные приборы

Удивительно, но более современные настенные котлы имеют меньшие размеры, чем более примитивные напольные котлы. Первые являются полноценными мини-бойлерами.

В зависимости от применения одноконтурные и двухконтурные настенные газовые котлы имеют конструкцию с

один или два циркуляционных насоса
расширительный бак закрытого типа;
манометр
термостат
вентиляционное отверстие;
предохранительный клапан.

Последние имеют более простую конструкцию и требуют отдельного расширительного бака и насоса, без которых в некоторых случаях можно обойтись.

Для того чтобы правильно выбрать газовый котел, необходимо учесть особенности энергоснабжения в вашем регионе. Энергонезависимая модель будет работать даже при отключении электроэнергии. Если с этим есть проблемы, выбирайте напольные модели. Около половины из них являются энергонезависимыми.

Единственным недостатком является пьезорозжиг, который необходимо осуществлять вручную. Однако в условиях нестабильного энергоснабжения об этом недостатке можно забыть в пользу стабильной работы котла.

Преимущество энергонезависимых напольных котлов в том, что их можно использовать в регионах с нестабильным электроснабжением. Поскольку каждый настенный котел работает от электричества, в случае отключения электроэнергии могут возникнуть проблемы.

Что касается настенных котлов – тут без вариантов: все они требуют подключения к электросети, а если вы хотите систему отопления, работающую на энергии – вам придется дополнительно устанавливать генератор или ИБП (источник бесперебойного питания), что, естественно, приведет к дополнительным расходам.

Настенные котлы более технологичны, что делает их более удобными, безопасными и простыми в использовании. Например, они оснащены режимом защиты от замерзания, защитой от перегрева, блокировкой насоса, отсутствием тяги и самодиагностикой.

Процесс нагрева воды в настенных котлах полностью автоматизирован. Запуск и остановка оборудования, а также прерывание работы в случае возникновения опасной ситуации осуществляется без участия владельцев.

В качестве функциональных особенностей напольных модификаций следует упомянуть газ-контроль и защиту от перегрева. Менее распространено автоматическое зажигание.

Опять же, выбор зависит от того, где будет установлена система отопления и как часто она будет использоваться:

Напольные котлы могут работать с любым теплоносителем. Поэтому, если вам нужно обогреть дачу или дом, где вы не живете постоянно, следует выбирать напольные конфигурации с антифризом в качестве теплоносителя. Таким образом, вы можете не беспокоиться о том, что система замерзнет или протечет.
Настенные агрегаты не могут поставляться с антифризом. Причина этого кроется в вязкости и текучести вещества и его негативном влиянии на состояние стальных или медных теплообменников, которые используются в настенных моделях.

Если следовать этому критерию и решать, напольная или настенная модель газового котла выбрать, какой агрегат разумнее предпочесть, то напольные конструкции однозначно выигрывают.

Настенные котлы всегда (даже недорогие) оснащены имитационными горелками, в то время как напольные котлы имеют одно- или двухступенчатые горелки.

Давайте вкратце объясним, что это значит:

Одноступенчатый. Те, которые могут находиться только во включенном или выключенном положении и не содержат промежуточных режимов.
Двухэтапный. Они могут работать при 50% или 100% регулировании.
Модулирование. Пользователь может выбрать режим работы от 20% до 100% мощности по своему усмотрению.

“Идеальный” определяется как режим, при котором топливо горит непрерывно с минимальным КПД. Более современные модулирующие горелки обеспечивают более точную настройку температуры и экономичный расход газа.

Для напольных котлов требуется котельная. Допускается наличие прихожей или коридора с организованной естественной вентиляцией. Большинство настенных газовых приборов разрешено устанавливать на кухнях

Что касается дымохода, то в 90% случаев напольных котлов он должен быть установлен отдельно. Это связано с тем, что они оснащены атмосферной горелкой и открытой камерой сгорания, т.е. воздух, забираемый из помещения, должен “вытягиваться” наружу.

В настенных моделях камера сгорания закрыта, поэтому воздух поступает и выходит через концентрический дымоход. Дымовые газы в стоящих моделях с турбинной горелкой также отводятся через концентрическую систему.

Установка моделей с двухтрубным дымоходом проста и менее громоздка, но при сильных морозах (-15°C и выше) в дымоходе будет образовываться конденсат. Это может привести к обледенению и отключению системы отопления.

Если требуется приготовление горячей воды, необходимо дополнить напольный газовый котел бойлером. Можно приобрести напольный аппарат, который будет нагревать и теплоноситель, и горячую воду, но в этом случае качество приготовления будет ниже.

Читайте далее:
