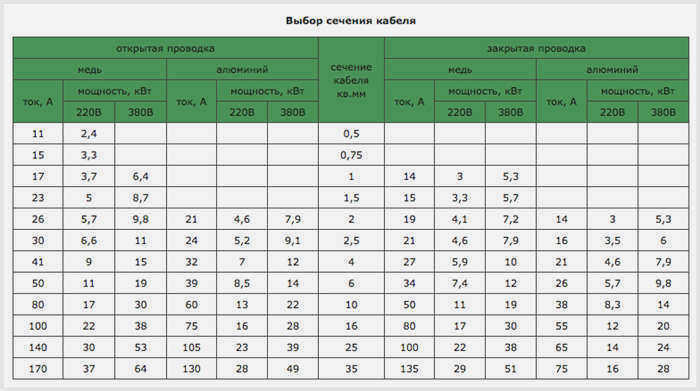

Затем все токи суммируются и Выбор сечения кабеля по току в соответствии со значениями, указанными в таблице.
Как рассчитать сечение кабеля: 3 способа
Электропроводка – одна из самых сложных инженерных систем в доме. Очень важно выбрать правильный размер электрического кабеля.
- по мощности электроприборов – для этого нужно рассчитать суммарную мощность всех электроприборов и сравнить полученное значение с расчетным, взятым из специальной таблицы;
- длина – потеря напряжения рассчитывается на основе длины кабеля и сравнивается с базовым значением в 5%;
- ток – определяется ток каждого электроприбора, суммируется и сравнивается со значением из таблицы. По таблице можно определить, сколько жил и какого сечения должен иметь кабель.
Правильный выбор сечения избавит от многих проблем. Слишком слабый кабель может стать причиной самовозгорания и короткого замыкания. А дорогой провод, хотя и будет работать надежно, обойдется слишком дорого. Правильный выбор калибра провода поможет вам сэкономить деньги и при этом получить качественный электромонтаж. Хотя эта процедура может показаться сложной, ее может выполнить и неэлектрик.
Более подробную информацию о различных методах расчета можно найти в статье ниже.
Выбор сечения кабеля в зависимости от мощности
Кабель характеризуется мощностью, которую он может передавать при использовании с электроприбором. Если она превышает расчетное значение проводника, рано или поздно произойдет поломка.
Чтобы рассчитать площадь сечения кабеля в зависимости от его мощности в ваттах, рассчитайте суммарную мощность всех электроприборов с учетом понижающего коэффициента 0,8. Другими словами, формула выглядит следующим образом:
Коэффициент ослабления предполагает, что не все приборы в доме будут потреблять электроэнергию одновременно. Полученное сечение кабеля сравнивается с данными в таблице – это и есть соответствующее сечение.
Например, общая мощность электроприборов в доме составляет 15 кВт. Умножьте это на 0,8, чтобы получить нагрузку 12 кВт. Найдите наиболее подходящее значение в таблице. Таким образом, выберите медный кабель с сечением 10 мм для однофазной системы и 6 мм для трехфазной.
Расчет сечения кабеля в зависимости от мощности электроприбора.
Каждый кабель имеет сечение, соответствующее мощности, требуемой приборами, в которых он установлен. Если мощность всех приборов в квартире превышает мощность кабеля, то вскоре произойдет авария.

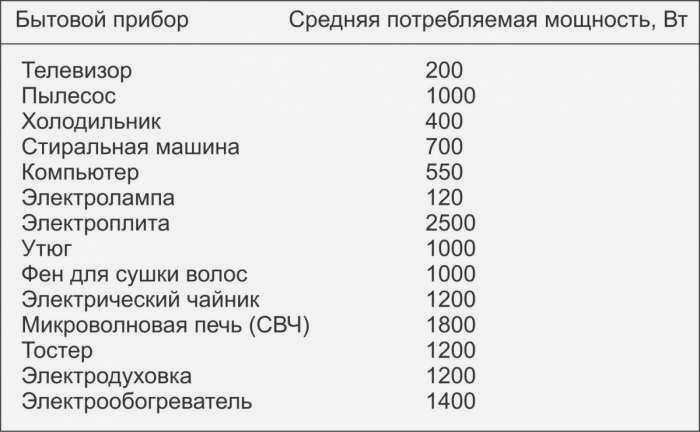

Мощность электроприборов в квартире или доме можно рассчитать самостоятельно, записав характеристики каждого прибора (телевизор, пылесос, плита, освещение) отдельно на листе бумаги. Затем все полученные значения складываются, и полученная цифра используется для выбора оптимального диаметра.
Формула для расчета мощности выглядит следующим образом:
Робщ = (P1+P2+P3+…+Pn)*0,8 , где: P1…Pn-мощность каждого устройства, кВт.
Стоит отметить, что эту цифру необходимо умножить на поправочный коэффициент 0,8. Этот коэффициент означает, что только 80% приборов будут работать одновременно. Такой расчет имеет больший смысл, поскольку пылесос или фен не будут использоваться длительное время без перерыва.

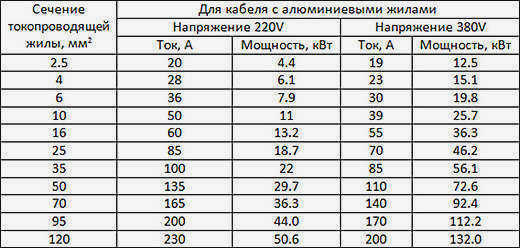

Для проводника с алюминиевыми жилами.

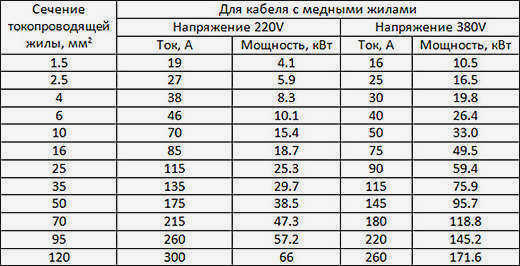

Для проводника с медными жилами.
Как видно из таблиц, для каждого конкретного типа кабеля существуют свои значения тип кабеляЕсли вам нужен коэффициент мощности, просто найдите ближайший коэффициент мощности и посмотрите на соответствующее сечение.
В качестве примера расчет сечения кабеля в зависимости от мощности производится следующим образом:
Предположим, что суммарная мощность всех электроприборов в квартире составляет 13 кВт. Умножьте это значение на коэффициент 0,8, чтобы получить результат 10,4 кВт фактической нагрузки. Затем найдите соответствующее значение в колонке таблицы. Ближайшее значение – 10,1 для однофазной сети (напряжение 220 В), а для трехфазной – 10,5. Таким образом, вы можете выбрать сечение для однофазной сети с проводником 6 мм или для трехфазной сети с проводником 1,5 мм.
Калькулятор расчета сечения кабеля
Онлайн-калькулятор для расчета сечения кабеля в зависимости от тока, мощности и длины. Рассчитывает как алюминиевые, так и медные силовые кабели. Выбирает сечение (диаметр провода) в зависимости от нагрузки. При этом не учитывается напряжение 12 В. Для проведения расчета заполните все поля и выберите необходимые параметры из всех выпадающих списков. Обратите внимание, что расчеты этой программы для выбора кабеля не являются прямым руководством к использованию электрических кабелей с рассчитанным здесь сечением. Они являются лишь приблизительным руководством по выбору сечения. Окончательные, точные расчеты сечения должен производить квалифицированный специалист, который сделает правильный выбор в каждом конкретном случае. Обратите внимание, что правильные расчеты дадут результат минимального сечения питающих кабелей. Допускается превышение этого результата для рассчитанных электрических кабелей.
Сечение должно быть выбрано в соответствии с максимальным током и максимальной нагрузкой.

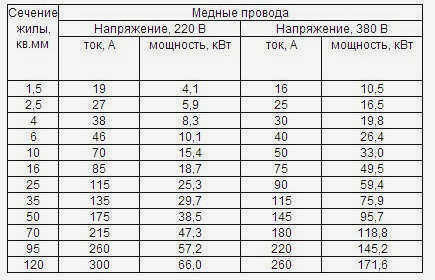

Для медных проводников:

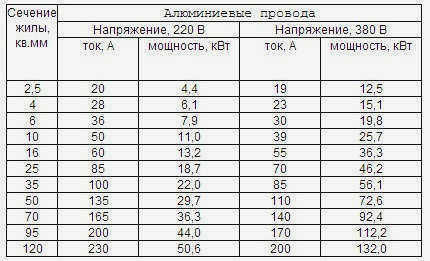

Для алюминиевых проводников:
Расчетная формула для вычисления сечения кабеля в зависимости от номинальной мощности.
Позволяет выбрать сечение в зависимости от потребляемой мощности и напряжения.
Для однофазных электрических сетей (220 В):
I = (P × K i ) / (U × cos(φ) )
- cos(φ) – для бытовых приборов, равен 1
- U – фазное напряжение, может быть от 210 В до 240 В
- I – сила тока
- P – суммарная мощность всех электроприборов
- K & – коэффициент одновременности, для расчета принимается значение 0,75.
Для 380 в трехфазных сетях:
I = P / (√3 × U × cos(φ)).
- Cos φ – фазовый угол
- P – сумма мощностей всех электроприборов
- I – ток, для которого выбрана площадь поперечного сечения проводника
- U – фазное напряжение, 220 В
Принципы расчета длины
Расчет площади поперечного сечения на основе длины При расчете площади поперечного сечения кабеля владельцу необходимо заранее знать, сколько метров кабеля потребуется для электромонтажа. Этот метод обычно используется в домашних хозяйствах. Для расчета необходима следующая информация:
- L – длина кабеля, м. В качестве примера используется значение 40 м.
- ρ – удельное сопротивление материала (меди или алюминия), Ом/мм 2 -м: 0,0175 для меди и 0,0281 для алюминия.
- I – номинальный ток, A.
Шаг 1. Определите номинальный ток по формуле:
где P – мощность в ваттах (сумма мощности всех электроприборов в доме, для примера использовалось значение 8 кВт), U – 220 В, Kс – коэффициент одновременной активации (0,75), cos φ для бытовых приборов равен 1. В данном примере результатом является значение 36 A.
Шаг 2. Определение площади поперечного сечения проводника. Для этого используйте формулу (2):
Потеря напряжения по длине проводника не должна превышать 5%:
Потеря напряжения dU = I · R, поэтому R = dU/I = 11/36 = 0,31 Ом. Поперечное сечение проводника должно быть не меньше:
Для трехжильного кабеля площадь поперечного сечения одного проводника должна составлять 0,75 мм2 . Следовательно, диаметр одного проводника должен быть не менее (√S/ π) · 2 = 0,98 мм. Кабель ВВГнг 3х1,5 удовлетворяет этому условию.
Как рассчитать сечение по току
Расчет сечения кабеля в зависимости от тока также производится на основании ПУЭ, в частности, с использованием таблиц 1.3.6. и 1.3.7. Зная общую мощность электрооборудования, номинальный ток можно определить по формуле:
Для трехфазной сети используется другая формула:
, где U уже будет равно 380 В.
Если к трехфазному кабелю подключены как однофазные, так и трехфазные потребители, то расчет ведется по наиболее нагруженному кабелю. Например, при общей мощности приборов 5 кВт и однофазном замкнутом контуре получаются следующие результаты:

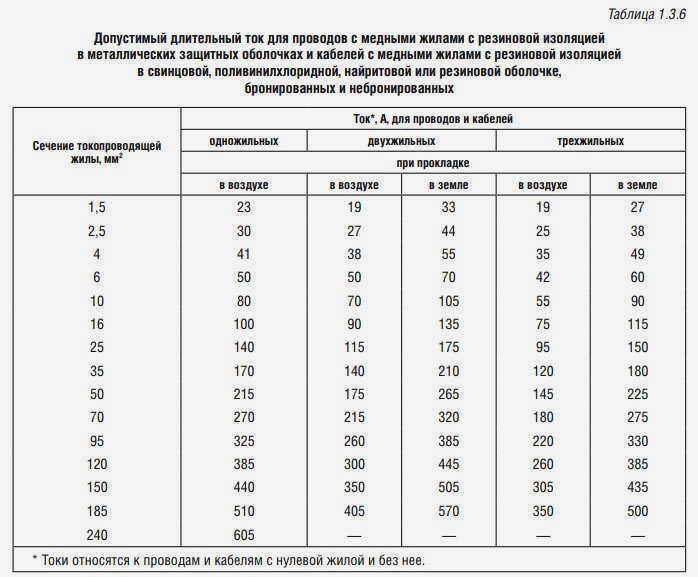

ВВГнг 3х1,5 – трехжильный медный кабель. Согласно таблице 1.3.6, для номинального тока 18 A ближайшим возможным значением является 19 A (при установке в воздухе). Для номинального тока 19 А сечение проводника должно быть не менее 1,5 мм2 . В кабеле ВВГнг 3х1,5 одна жила имеет сечение S = π – r 2 = 3,14 – (1,5/2) 2 = 1,8 мм2 , что полностью удовлетворяет этому требованию.

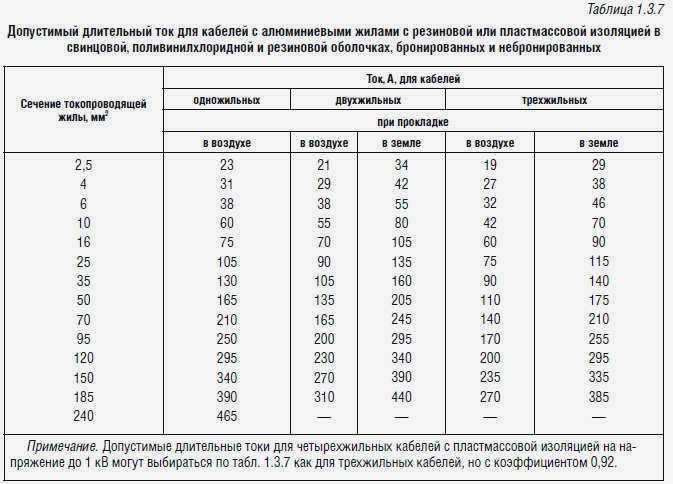

При рассмотрении кабеля АБбШв 4х16 данные следует брать из таблицы 1.3.7 ПУЭ, где приведены значения для алюминиевых жил. Согласно ей, для четырехжильных кабелей значение тока должно определяться с коэффициентом 0,92. В данном примере значение, наиболее близкое к 18 А в таблице 1.3.7, равно 19 А.
С учетом коэффициента 0,92 это значение будет равно 17,48 A, что меньше 18 A. Поэтому необходимо взять следующее значение – 27 A. В этом случае сечение жил кабеля должно составлять 4 мм2 . Сечение одного кабеля АВБбШв 4х16 равно:
Согласно таблице 1.3.7. Этот кабель целесообразнее использовать при номинальном токе 60 А (при прокладке в воздухе) и до 90 А (при прокладке в земле).
