Выдвижные ящики своими руками – от расчета до сборки

Как ни странно, обычный шкаф может стать иллюстрацией к статье “Кто вы на самом деле”. Мужчины, которые всегда высмеивают женщин за беспорядок в их сумочках, наводят беспорядок на полках с нижним бельем. Но женщины, такие неорганизованные с мужской точки зрения, располагают свою одежду строго в соответствии с фэн-шуй. Полки вообще не самое удобное место для хранения мелких вещей, особенно всевозможных невидимых дамских трусиков или мужских носков, но стандартные шкафы не предусматривают излишеств. Настоящий мужчина должен преодолевать трудности, а не плакать над ними, поэтому создание собственных ящиков – нелегкое дело. Давайте включим резервы организма и приступим к работе.

Очень легко сделать выдвижные и выкатные ящики.

Вот список инструментов, которые вам понадобятся

• Дрель или мощная аккумуляторная отвертка с патроном, размером не менее 10 мм.
• Электрический лобзик или кто-то из ваших знакомых в мебельной компании. Потребуется точная распиловка, поэтому в этом случае лучше всего найти знакомого. Прямые углы в будущих деталях – обязательное условие, и вы не хотите рисковать материалом ради самоуспокоения.
• Измерительная лента.
• Карандаш.
• Строительный прямой угол, предпочтительно с использованием измерительной линейки.
• Железо.
• Сверла по дереву 5 и 8 мм.
• Биты для отвертки. Среди них не должен отсутствовать шестигранный для отверток.
• Тупой нож, тряпка, наждачная бумага.

Эти инструменты всегда пригодятся. Если у вас нет необходимого арсенала, не стесняйтесь сразу купить хороший – чтобы потом не пришлось его выбрасывать.

Ящики в их простейшей форме

Чтобы понять, как сделать тумбу, необходимо сначала определиться с ее постоянным местом расположения. Проще говоря: измерьте пространство, где вы хотите разместить ящики. Выше мы говорили о платяном шкафе, но внутри есть ящики, скрытые дверцами, а это уже второе место в шкале домашней мебели. Пока мы еще растем, мы будем тренироваться на ящиках, которые легче использовать.

Вся переделка заключается в том, чтобы снять двери и не забыть открутить противоположные части петель. Место для выдвижных ящиков выделено. В качестве примера возьмем кухонный шкаф шириной 400 мм, высотой 850 мм (со столешницей) и глубиной 500 мм. Рабочая глубина измеряется на внутренней поверхности боковой панели, т.е. там, где будет проходить выдвижной ящик.

Предположим, что вместо двери мы хотим установить пять одинаковых выдвижных ящиков. Фасад стандартного кухонного шкафа имеет размер 715×397 мм – вы можете проверить. Маловероятно, что мы захотим его использовать, поэтому мы рассчитаем размеры фасадов ящиков, оставив неизменной только ширину. Разделив 715 мм на пять, получим 143 мм и вычтем расстояние между ящиками.

Всего: Нам нужно пять фасадов выдвижных ящиков, каждый размером 140 x 397 мм.

Выбор и расчет бегуна

Выбор бегунков – ключевой момент в проектировании. Наиболее удобны полозья полного выдвижения. Обычные роликовые бегунки тоже подойдут, но вам придется потренироваться на соседских ящиках, чтобы они подошли. Однако допуски одинаковы для обоих вариантов, поэтому вы можете экспериментировать. Некоторые слишком бережливые граждане могут выбрать для работы деревянные рельсы, поэтому мы советуем, что они не являются частью нашей песочницы, и приведенные здесь расчеты размеров для них не подойдут.

Полные руководства по введению

Все ходовые рельсы имеют шаг по длине 50 мм. Если глубина вашего шкафа составляет 500 мм, вам необходимо приобрести направляющие длиной 450 мм, чтобы ящики закрывались правильно.

Мы рекомендуем полностью развернуть бегунов, и это основа, на которой мы начнем танец. Укладка рельсов не сложна, но требует некоторой аккуратности. Всегда считайте сверху – первое, что нужно запомнить. Верхняя пара (в слайдах полного выдвижения нет различия между левой и правой, что тоже очень удобно) отмечается на полпути вверх по верхнему фронту, что в нашем случае = 70 мм. Последующие также обозначены очень простым способом. Формула выглядит следующим образом:

Расстояние до верха = высота верхней линии + (высота верхнего фасада(ов) + допуски).

Линия разметки является линией крепления, т.е. она должна быть прибита саморезом через крепежное отверстие в рейке.

Здесь это будет выглядеть следующим образом:

• 70 мм + (140 мм + 3 мм) = 213 мм.
• Тогда 70 мм + (140 + 140 + 3 + 3) = 356 мм.
• И так далее.

Это необходимо на случай, если вы захотите сделать ящик самостоятельно нестандартным способом или если ящики имеют разную высоту. Допуск во всех случаях составляет около трех миллиметров.

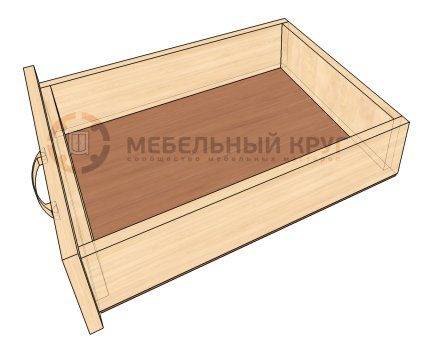

Ящики и детали выдвижных ящиков

Мы начнем с фронтов, показанных выше. Вам не нужно покупать целый лист ламинированного ДСП для ящиков – если только вы не планируете полностью избавиться от дверей во всем доме. Небольшие мебельные щиты, которые можно использовать в качестве полуфабрикатов, можно приобрести в магазинах DIY. Там же можно заказать детали для резки. Все расчеты основаны на ДСП толщиной 16 мм с приклеенными кромками толщиной 0,5 мм.

• 140×397 – 5 штук, передние. Как их рассчитать, мы описали выше.
• 110×450 – 10 штук, боковины ящиков. Как видите, мы вычитаем 30 мм из передних частей, и длина совпадает с длиной бегунков.
• 110×310 – 10 шт, передняя и задняя часть ящика.

Ширину последнего куска мы получили следующим образом. Если ящик изготовлен из ДСП толщиной 16 мм, внутренняя ширина составит 400 – (16 * 2) = 368 мм.

Примечание: Она может быть разной – обязательно измерьте ее.

Передняя и задняя стенки ящика крепятся между боковыми стенками ящика, поэтому их два по 16 мм. Полозья полного выдвижения, как и роликовые полозья, имеют размер 25 мм (пара). Всего: 368 – (16 * 2) – 25 = 311 мм. Вычитая еще один миллиметр для свободного дыхания, получаем 310 мм. Используя эту формулу, можно рассчитать размеры детали для любой ширины ящика.

Неплохо бы прикрепить дно к ящику, иначе он будет выглядеть немного странно. В данном случае мы вырезали пять 340×450 мм из ДВП. Прикрутить эти днища шурупами. Кстати, вот крепежные элементы.

Крепеж и фитинги

Вам понадобятся следующие крепежные детали:

• Винты 5×70 – 40 шт.
• Саморезы 4х16 – полкилограмма или больше.
• Саморезы 4×30 – 15 шт. Мы используем их для крепления фасадов к корпусу ящиков.

Мы оснащаем фурнитуру направляющими полного выдвижения длиной 450 мм и пятью мебельными ручками.

Сборка выдвижных ящиков

Перед изготовлением ящиков элементы должны быть правильно обработаны, что означает склеивание краев. Это можно сделать с помощью утюга, нагретого примерно на три четверти мощности, и сухой ткани. Поместите край лицевой стороной вверх на нужный конец детали и нагрейте утюгом. Затем проведите сухой тканью по горячему краю несколько раз, чтобы плотнее прижать края, и отрежьте излишки тупым ножом. Тупые – чтобы не повредить ламинат. Обработайте ребра наждачной бумагой, а затем восхититесь.

Схема сборки коробки показана на рисунке. Помните, что для болтов необходимо просверлить отверстия диаметром 8 мм в плоскости и диаметром 5 мм в лицевой части детали. Разметка рейки снова находится на линии крепления и только на половине высоты детали.

Схема установки ящика

Полновыдвижная задвижка разделена на две части: широкая задвижка крепится к боковой стенке ящика, а узкая – к боковой стенке ящика. Лучше всего спросить у продавца оборудования, как их отсоединить, потому что это просто, но я не могу описать это словами. Заглушки есть, но их нелегко найти, если вы о них не знаете.

Для модуля выдвижных ящиков направляющие устанавливаются на расстоянии 3 мм от переднего края боковой панели и заподлицо с передним краем ящиков. Дельта сделана таким образом, что фасады плотно прилегают к корпусу ящика.

Фронты крепятся изнутри с помощью саморезов 4х30 через отверстия, указанные на чертеже. Маленькая хитрость, чтобы фасады прилегали равномерно: сначала просверлите в фасадах отверстия для ручек. Затем установите переднюю часть на место и прикрутите ее снаружи через эти отверстия. Выдвиньте ящик, закрепите фасад изнутри обычным способом и открутите внешние, “грубые” крепления. Затем просверлите отверстия для ручки в передней части ящика и установите ручку.

Как сделать свой собственный выдвижной ящик

Создание собственных мебельных ящиков для вашего дома – отличная альтернатива коммерческим ящикам. Он не только экономит ваши деньги, но и является функциональным и прочным. Если внимательно ознакомиться с теоретической информацией, подготовить материалы и простое оборудование, то можно легко добиться желаемого результата.

Вы можете сделать выдвижной ящик самостоятельно, сэкономив деньги и создав уникальный предмет мебели.

• Плюсы и минусы выдвижных ящиков
• Направляющие для выдвижных ящиков
  • Роликовая система
  • Шарикоподшипник
  • Телескопические выдвижные ящики
  • Расчет размеров выдвижных ящиков
  • Выберите правильный бегунок
  • Процесс сборки ящиков
  • Крепление бегунков

  Преимущества и недостатки выдвижных ящиков

  Ящики и выдвижные полки – одни из самых практичных и удобных предметов мебели. Их можно использовать для хранения всего – от кухонных шкафов и комодов до письменных столов и тумбочек.



  Выдвижной ящик имеет много преимуществ.

  Преимущества этих ящиков очевидны:

  • Для того чтобы достать предмет, требуется минимум усилий.
  • Коробки могут быть оснащены разделителями для удобной сортировки содержимого.
  • Это идеальный держатель, в котором можно организовать вертикальное хранение.
  • Ящики могут быть сделаны вручную и не требуют много ресурсов или времени, что является большим преимуществом этого предмета мебели.

  Недостатком такого дизайна является то, что он может быстро загромождаться, что затрудняет поиск вещей. Однако это не вопрос особенностей дизайна, а скорее привычек пользователей.

  Если позаботиться обо всех этапах создания изделия (крепление дна, прочная фурнитура, сборка рельс), то оно обязательно порадует владельца своим качеством, внешним видом и долговечностью.



  Если подойти к этому ответственно, то ящик будет радовать глаз долгие годы.

  Разнообразные направляющие для выдвижных ящиков

  Аксессуары легко монтируются и устанавливаются даже новичком при выборе подходящей задвижки на этапе планирования. Сегодня на рынке представлено несколько типов: роликовые, шариковые и телескопические. Каждый тип имеет свои особенности, преимущества и недостатки.



  Существуют различные типы направляющих для выдвижных ящиков.

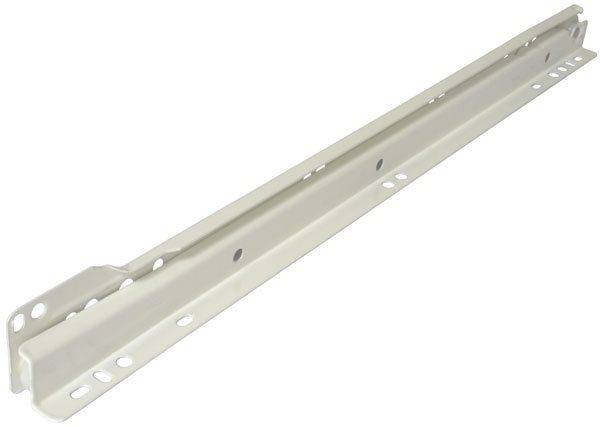

  Роликовая система

  Роликовый механизм – это самый простой и дешевый вариант слайдов. Однако у этой системы есть существенный недостаток: ящик выдвигается не полностью. Кроме того, такая оборудованная конструкция не выдержит слишком большой нагрузки.



  Роликовые полозья – самый простой и бюджетный вариант.

  Роликовые системы состоят из двух частей, одна из которых крепится к заготовке, а другая – к раме основной мебели. В пазы заготовки помещаются пластиковые ролики, которые отвечают за мягкое, свободное движение заготовки.

  Обратите внимание!
  Для того чтобы полностью достать ящик на роликах, необходимо выдвинуть его как можно дальше и слегка приподнять, потянув на себя. Компонент собирается обратно таким же образом, в обратном порядке.



  Для полного выдвижения ящика потребуется некоторое усилие.

  Шаровой тип

  Этот тип компонентов является более надежным, но и более дорогим. Их движение обеспечивают шарики, соединенные в клетке. Компоненты крепятся подвижно, что позволяет выдвигать ящик полностью.



  Шаровая система – более сложный и дорогой вариант.

  Шариковый механизм рассчитан на большие нагрузки и обеспечивает максимальный доступ к внутреннему пространству. Этот тип оборудования имеет ряд преимуществ перед другими:

  • Высокая прочность, функциональность и долговечность;
  • Бесперебойное и бесшумное движение;
  • простота обслуживания;
  • Способность хранить тяжелые предметы, не повреждая мебель.

  Шариковые изделия дороже роликовых. Однако опыт показал, что его эксплуатационные характеристики гораздо лучше.

  Телескопический

  Приспособление, которое может обеспечивать как полное, так и частичное расширение изделия. Это надежное оборудование, способное выдержать большой вес. Телескопические элементы позволяют создавать многоуровневые телескопические системы. Их использование позволяет избежать коробления, заклинивания и других проблем, снижающих функциональность мебели.



  Телескопические полозья наиболее удобны и надежны.

  Как сделать комод своими руками

  Теперь сделать собственную мебель стало немного проще. Подробная инструкция по изготовлению подходящих ящиков своими руками состоит из нескольких пунктов:

  1. Планирование, расчет параметров продукции.
  2. Выбор материалов для работы, рельсы.
  3. Сборка заготовки.
  4. Монтаж фурнитуры на изделии и корпусе шкафа.

  Важно!
  Лучшими материалами для изготовления легкого и прочного ящика являются ДСП (стенки ящика) и ДВП (дно).



  Большинство ящиков и бегунков изготавливаются из ДСП и ДВП.

  Расчет размеров выдвижных ящиков

  Прежде чем приступить к сборке конструкции, следует набросать план будущей работы. Его размер будет зависеть от многих факторов: общих параметров мебели, длины и ширины направляющих. Существует три основных параметра, которые должны быть точно выбраны:

  • Ширина. Это значение должно быть на 26 мм меньше внутренней ширины основного корпуса. С каждой стороны ящика необходимо оставить по 13 мм для направляющих.
  • Длина. Измерив рулеткой внутреннюю глубину шкафа или тумбы и вычтя из этой цифры несколько десятков миллиметров, можно получить требуемое значение.
  • Высота стены. Обязательных стандартов не существует, но производители мебели делают ящики на 4-5 см ниже, чем высота фасада.









  Точные расчеты позволят вам создать план, на основе которого даже новичок сможет с первого раза создать правильный продукт.

  Выбор правильных рельсов

  Выбор бегунков определяет функциональность результата. Это важная деталь, которая призвана не только направлять выдвижной ящик, но и делать мебель максимально удобной в использовании. Легкое перемещение, бесшумная работа и полное выдвижение – правильная фурнитура отвечает всем этим требованиям.



  Качество шкафа и комфорт использования зависят от выбора направляющих.

  Можно дать хороший совет. Если это финансово возможно, то в первую очередь следует выбирать телескопические шарикоподшипниковые направляющие. Если вы планируете бюджетное решение, можно обратить внимание на роликовые блоки.

  Обратите внимание!
  Независимо от типа системы наведения, все системы наведения имеют шаг 50 мм. Поэтому следует покупать детали, которые меньше длины ящика на эту величину. Эти изделия изготавливаются стандартных размеров, что также следует учитывать при расчете параметров мастерства.



  Все направляющие изготавливаются с шагом 50 мм.

  Процесс сборки коробки

  Перед началом работы лучше всего сразу подготовить все инструменты для работы. Это ручное оборудование, которое можно найти в каждом доме. Следующее оборудование идеально подходит для работы с ДСП и ДВП:

  • Электрическая дрель или шуруповерт;
  • Электролобзик, предпочтительно электрический;
  • Измерительные инструменты (линейка, строительный угольник, рулетка);
  • карандаш для рисования и разметки;
  • Меламиновая лента для окантовки кромок;
  • Утюг, сухая ткань;
  • шурупы, болты, гвозди;
  • рельсы;
  • Материал, из которого будут вырезаны основание и стенки коробки;
  • Рисунок с параметрами будущей статьи.

  Подготовив все необходимое, можно приступать к работе. Производственный процесс происходит в четко определенном порядке:

  1. Отделка ящиков. Разметьте и вырежьте все детали детали из подготовленных материалов в соответствии с чертежами.
  2. Просверлите отверстия для крепежных элементов.
  3. Соберите раму с помощью винтов, по одному на каждый угол. Если высота превышает 15 см, лучше использовать по два винта.
  4. Присоединение дна к основанию. Сначала она прибивается, а затем укрепляется саморезами.
  5. Склейте обрезанные концы меламиновой лентой. Это можно сделать с помощью сухой ткани и утюга. Машина должна быть включена на половинную мощность.







  После проверки результата можно приступать к последнему шагу – закреплению направляющих. Это важная работа, от которой зависит будущая функциональность и долговечность изделия.

  Крепление для дорожек

  Независимо от типа выбранной дорожки, последовательность установки аксессуаров одинакова:

  1. Разбивка приобретенной конструкции на две части, одна из которых будет крепиться к ящику, а другая – к корпусу мебели.
  2. Разметка крепежа для фитингов.
  3. Прикрепление направляющих к боковым стенкам сундука и к внутренней стороне ящика.







  После этого вы можете спокойно проверить направляющие и выдвижной ящик из шкафа.

  Внимательное следование инструкциям позволяет легко изготовить ящики и направляющие самостоятельно в домашних условиях. Он не требует специального оборудования или дорогостоящих материалов. Но в результате можно получить красивое и удобное изделие, которое будет гармонично дополнять основную мебель, расширяя ее функциональность.

  Как сделать ящики для шкафов своими руками



  Ящики и выдвижные ящики обычно планируются на этапе проектирования шкафа-купе. Однако бывают ситуации, когда необходимость в них возникает в процессе эксплуатации предмета мебели. Как сделать собственные выдвижные ящики в шкафу-купе? Сначала нужно определиться с их расположением и размерами, выбрать направляющие для ящиков и рассчитать все детали. Вы можете использовать минимальный набор инструментов, который есть у каждого мастера.

  Где лучше всего разместить ящики?

  Ящики лучше всего размещать на высоте не более 1-1,2 м от пола, в нишах между полками. В нише с вешалкой можно сделать выдвижные ящики и ящики для одежды.







  При определении оптимального расположения помните, что ящики выдвигаются вперед и ничто не должно мешать их движению. Наиболее распространенной ошибкой является проектирование их вровень с боковой стенкой, где мебельная петля фасада может стать нежелательным препятствием для движения ящика.



  В раздвижных шкафах следует избегать зон, расположенных вблизи пересечения раздвижных дверей.

  Когда речь идет о конструкции ящика, лучше всего встроить модуль с отдельными боковыми стенками. Крышка модуля будет служить дополнительной полкой, а боковины можно закрепить между перегородками шкафа с помощью выдвижных болтов.



  Преимущества использования этого модуля в сборном шкафу очевидны:

  1. Вам не придется опустошать шкаф, чтобы установить полозья и отрегулировать ящики. В конце концов, это довольно пыльная работа.
  2. Можно сначала прикрутить полозья к боковым сторонам модуля, затем собрать его и установить выдвижные ящики. Если встроить ящики непосредственно в шкаф, то придется входить с инструментами в узкое углубление, что отнимает больше времени и неудобно.
  3. Из-за недостаточной жесткости конструкции и большой нагрузки на полки, отсеки могут провисать уже во время использования. Это означает, что регулировать ящики будет очень сложно. Если это вообще возможно, учитывая исходную неправильную геометрию ниши.

  Сборка модуля не представляет собой никакой проблемы, если он выполнен в соответствии с внутренними размерами ниши.

  Какие направляющие для ящиков выбрать

  Если вы решили сделать ящики самостоятельно, вам также необходимо определиться с типом и длиной направляющих. Типы кратко описаны в статье о фурнитуре для шкафов.



  1. Роликовые горки – самый дешевый вариант. Если вы планируете уложиться в минимально возможный бюджет, остановите свой выбор на них. Единственный их недостаток – они не выдвигаются до конца: ящики в шкафу выдвигаются примерно на 2/3. Расчет деталей для выдвижного ящика на роликах точно такой же, как и для телескопических ящиков. Это означает, что при необходимости вы всегда можете перейти на другой тип выдвижного механизма.
  2. Шарикоподшипниковые (телескопические) направляющие могут быть полностью выдвинуты и более надежны в эксплуатации. Для удобства можно положить два набора в один ящик, а затем контейнер можно использовать для хранения тех же инструментов (дно лучше сделать из ДСП, ДВП не выдержит больших нагрузок).
  3. Метабоксы (или металлические ящики) в основном используются для установки в кухонные шкафы. Конструкция и детальные расчеты для этого типа горки принципиально отличаются от первых двух. Дело в том, что сами метабоксы представляют собой боковины ящиков (с высотой 54, 86, 118 или 150 на выбор), и только дно и задняя кромка сделаны из ДСП. Вся конструкция жестко крепится к передней части во время сборки.

  Все направляющие имеют длину от 250 мм и подходят к ящикам глубиной 250 мм соответственно. А затем с шагом 50 мм до 550-600 мм (т.е. 300, 350, 400 и т.д.).

  Глубина боковин шкафа должна быть на 20-50 мм больше глубины выдвижного ящика. Это означает, что для шкафа глубиной 520 мм мы устанавливаем ящики с направляющими 500 мм, для шкафа глубиной 400 мм – ящики с направляющими 350 мм и так далее. Обратите внимание, что ящики, установленные внутри, должны быть утоплены на толщину фасада.

  Конструкция направляющих такова, что их невозможно обрезать по длине. Поэтому “правильный” размер должен быть выбран с самого начала.

  Как рассчитать правильные размеры для выдвижных ящиков?

  В расчете ящика нет ничего сложного, если вы знаете несколько формул и не теряетесь в цифрах.

  Рассмотрим пример расчета модуля для двух выдвижных ящиков. Предположим, что он предназначен для установки в нишу шкафа-купе с размерами W/H/D. 500x500x400.



  Поскольку фасад ящика должен быть вставлен в глубину шкафа, глубина стороны модуля составляет 480 мм (20 мм на фасад).

  Расчет деталей для ящиков будет выглядеть следующим образом

  №	Название детали	длина	ширина	номер
  1	Верхняя/нижняя часть модуля	500	500	2
  2	Боковая сторона модуля	368	480	2
  3	Сторона выдвижного ящика	450	150	4
  4	Головка ящика	410	150	4
  1	Дно ящика (ДСП)	440	448	2
  2	Фасад ящика (ДСП, МДФ, массив дерева)	181	497	2

  Толщина LDPE 16 мм.

  Боковые стороны модуля зажаты между двумя толщинами ДСП, поэтому их высота составляет 400-16×2=368.

  Сторона выдвижного ящика равна длине бегунка для модуля. При глубине до 480 мм можно установить направляющие длиной 450 мм.

  Специальных стандартов для расчета высоты ящиков не существует. Два ящика высотой 80-150 мм могут быть установлены на высоте 368/2=184.

  Головка ящика (передняя и задняя стенки ящика) рассчитывается по формуле 500-90=410. Мы рассчитываем 90 как сумму всех толщин ДСП 16×4 и монтажных зазоров 13×2. Это 16×4+13×2=90.

  Дно ящика немного меньше корпуса на 1 мм с каждой стороны, чтобы облегчить крепление. Сама коробка оказалась размером 450х442, поэтому дно было 488х440.

  О расчетах фасадов ящиков и распашных дверей можно прочитать здесь.

  Маркировка направляющих для выдвижных ящиков

  На основании рассчитанных размеров вырежьте детали ящика и оберните видимые края кромочной лентой.

  Затем собираются тумбы и устанавливаются днища из ДВП. Затем можно приступить к разметке точек крепления направляющих на боковинах ящика и на внутренней стороне стоек. В этом нет ничего сложного, и подробные инструкции можно получить у поставщика оборудования.



  Например, роликовые направляющие устанавливаются под “дном” ящика, а телескопические направляющие – в центре боковин. Вот пример наглядного чертежа компоновки для нашего модуля.

  Нижний ящик должен быть расположен как можно ниже, чтобы не расходовать внутреннее пространство. Достаточно зазора в 10-20 мм.

  Оставшееся пространство равномерно распределяется между ящиками. В нашем случае:



  Какие инструменты необходимы для изготовления ящика вручную?

  Все зависит от того, какие работы вы решите делать своими руками, а какие поручить профессионалам. Например:

  • Для выпиливания деталей по размеру вам понадобится лобзик с пилкой для ДСП или дерева, шлифовальная машинка или фрезер для выравнивания концов для окантовки. Детали можно вырезать по размеру в мебельном магазине.
  • Чтобы облицевать торцы меламиновой кромкой, вам понадобятся клеевая кромка нужного размера, утюг, резак и тряпка для шлифовки краев. Кромку из ПВХ можно заказать вместе с распиловкой, указав стороны отдельных комплектующих.

  Все остальное – предварительное сверление заготовок, сборка ящиков и установка их в шкаф – придется делать вручную. Впрочем, это можно поручить и специалистам, но тогда есть ли смысл об этом думать?

  1. Для сверления соединительных отверстий вам понадобится дрель с шуруповертом и сверла диаметром 5 и 7 мм.
  2. Сборка ящиков (прикручивание их шурупами, крепление дна из ДВП и направляющих шурупами 3×16) может быть выполнена с помощью той же дрели или шуруповерта. Поскольку объем работ невелик, это можно сделать с помощью отвертки с трещоткой и соответствующими шестигранными и крестообразными битами.
  3. Из мелких ручных инструментов вам понадобятся рулетка, шило, отвертка, карандаш и транспортир.

  Список невелик, и его можно найти в домашнем наборе инструментов. Мы рекомендуем вам прочитать статью о фурнитуре для шкафов, чтобы вы могли приобрести всю фурнитуру и крепеж, необходимые для изготовления комода.

  Как сделать собственный ящик для шкафа-купе?

  Установка ящиков и выдвижных полок предусматривается при составлении чертежей шкафа. В некоторых стандартных моделях они доступны в качестве аксессуаров. Однако чаще всего это относится к шкафам шириной 2 метра и больше с тремя дверцами. Что же делать владельцу маленького кабинета?

  Если в приобретенном шкафу-купе нет выдвижных ящиков или они необходимы в процессе эксплуатации шкафа, вы можете самостоятельно соорудить дополнительный шкаф. Для этого необходимо рассчитать размеры и подобрать аксессуары. Расскажем, как укомплектовать ящики бельевого шкафа своими руками.



  Расположение ящиков в гардеробе

  Главное преимущество установки выдвижных ящиков в существующий шкаф-купе заключается в том, что вам не придется разбирать его, везти в сервисный центр или вызывать профессионала для его восстановления. Это легко сделать самостоятельно.

  Выберите свой вариант расположения ящиков:

  1. Отдельно друг от друга.
  2. В модуле, встроенном в шифороб.



  Недостатком первого типа макета является то, что трудно отрегулировать рельсы после нескольких лет использования. В процессе эксплуатации шкафа стенки могут со временем деформироваться. Это искажает геометрию отделения и затрудняет свободное перемещение ящика по направляющим.

  Модульная версия лучше, потому что:

  • он установлен на внешней стороне шкафа, что облегчает работу при сборке;
  • При встроенном шифоробе образуется меньше пыли, поэтому вещи не нужно убирать на место.

  Устройство должно быть установлено на высоте не более 1 метра от пола. Если в шкафу с полками нет места, поместите его в нишу с вешалкой. При определении положения помните, что коробку не должны загораживать петли боковых дверей. Поэтому учитывайте расстояние между ними. В шкафах-купе модули не следует размещать вблизи пересечения раздвижных дверей.



  Расчет длины стенок и фасадов ящиков (модульная версия)

  Перед изготовлением деталей снимите размеры готового шкафа и используйте их в качестве основы для расчетов (см. примерные инструкции). Чтобы избежать ошибок в длине и высоте ящиков, их следует рассчитывать индивидуально.

  Рекомендации по расчету длины стен и фасадов

  За основу возьмем конструкцию комода со следующими размерами (WBS): 400 мм x 500 мм x 500 мм. Этапы расчета для изготовления комода:

  1. Сделайте верхнюю и нижнюю части комода длиной и шириной 500 мм каждая, 2 шт.
  2. Рассчитайте длину стен, равную 368 мм. Из общей высоты вычтите толщину двух листов ДСП. Выполните расчеты по формуле: 400 мм – (16 мм x 2 шт. = 32 см).
  3. Примите ширину боковых сторон модуля за 480 мм (отложите 20 мм на переднюю часть).



  Зная размеры стенок отсека, сделайте выдвижные ящики.

  1. Длина боковой стенки коробки составляет 450 мм.
  2. Сделайте заднюю стенку 410 мм. Используйте формулу для расчета этого размера, сложив все толщины ДСП и расстояние между направляющими: 500 мм – (16 мм x 4 шт. + 13 мм x 2 шт.) 13 мм – это зазор, необходимый для установки направляющих с обеих сторон.
  3. 4 мм необходимо вычесть из размеров внешнего периметра для определения расстояния между ними: 500 мм – (2 мм x 2 шт.) = 496 мм.
  4. Дно должно быть на 1 мм меньше коробки с каждой стороны.

  Дно ящика можно сделать из ДВП, но если вы собираетесь хранить в нем тяжелые предметы, используйте фанеру.

  Расчет высоты выдвижной части ящика

  После того как вы определили длину стенок модуля и ящиков, необходимо рассчитать высоту последних.

  1. Между фасадами двух выдвижных ящиков должно быть расстояние не менее 30 мм. Это расстояние позволит избежать касания пальцами следующей полки при открывании, если фасад не оснащен ручками. В случае с ручками зазор должен быть уменьшен до 3 мм.
  2. Боковые и задняя стенки должны быть одинаковой высоты. Высота ящиков зависит от того, сколько ящиков будет в шкафу-купе. Например, для размеров этого модуля следует изготовить два выдвижных ящика со стенками от 80 мм до 150 мм.

  Важно: После завершения сборки и соединения всех частей вместе, торцы должны быть закатаны меламиновой кромкой.



  Расчетные ящики (в установленном исполнении)

  В качестве примера для расчета возьмем нишу шкафа с размерами Ш*Г*В=600*550*784 мм. Ящики и полозья рассчитаны на 4 ящика одинакового размера.

  Передние размеры

  Минимально допустимый зазор между фасадами ящиков составляет 2 мм. Еще 2 мм необходимо оставить для верхней и нижней полки, между которыми расположены выдвижные ящики. Отсюда максимальная высота фронтов:

  Vn – высота ниши;

  Кф – количество фронтов.

  В нашем случае это возможно:

  Нецелесообразно делать фасады ящиков больше этого значения, так как они могут прилипать друг к другу.



  Высота боковой панели

  Если дно ящика навесное и в качестве материала используется ДВП толщиной 3 мм, то минимальное углубление на нижней стороне фасада должно составлять 5 мм (3 мм на ДВП + 2 мм зазор).

  Если дно ящика рифленое или изготовлено из ламинированной ДСП, минимальное углубление от дна фасада до дна боковой стенки может быть уменьшено до 2 мм.

  Минимальный отступ от верха передней части составляет 2 мм, но обычно он немного больше – от 10 мм. Он не является необходимым для хранения вещей, но уменьшает вес ящика и, следовательно, нагрузку на направляющие, что увеличивает срок их службы. Кроме того, вы можете варьировать высоту боковых и задней сторон для получения оптимальной стрижки.

  Отсюда максимальная высота боковин ящика:

  Hb=Hb-7 – для дна из пустотелого ДВП;

  Hb=Hb-4 – для внутреннего дна из ламинированной ДСП или ламинированной ДВП.



  Глубина

  Глубина межкомнатных дверей не должна превышать глубину ниши, в нашем случае 550 мм. Однако для облегчения закрывания принято оставлять зазор между боковыми и задней стенками, размер которого зависит от ваших потребностей. Необходимо также учитывать толщину передней части.

  Отсюда следует глубина боковой стенки ящика:

  Gn – глубина углубления;

  Tf – толщина передней панели из ДСП;

  Gz – глубина углубления.

  Давайте рассчитаем глубину боковой панели для нашего корпуса:

  СОВЕТ. Довольно часто, особенно в стандартных изделиях, глубина боковой стенки подбирается в соответствии с длиной полозьев. Это позволяет полностью выдвинуть ящик и обеспечить легкий доступ к его содержимому.

  Размеры задней панели

  Высота задней панели обычно равна высоте боковин ящика:

  Его ширина рассчитывается исходя из толщины боковин ящика и зазора, необходимого для установки направляющих.

  Отсюда и ширина задней панели:

  Wn – ширина углубления в корпусе;

  Tb – толщина боковины ящика из ДСП;

  Tn – толщина рельса.

  Большинство производителей фурнитуры используют рейку толщиной 13 мм.

  Тогда в нашем случае мы имеем:

  Ширина передней стенки ящика будет равна ширине задней стенки:

  Высота передней стены будет равна высоте задней стены или может быть меньше:

  Размеры дна выдвижного ящика

  Размеры днища рассчитываются следующим образом

  Если вы планируете сделать накладное дно из ДВП, его ширина равна ширине задней панели плюс толщина двух сторон:

  В нашем случае Shd=542+2*16=574 мм.

  Глубина дна ящика равна глубине боковых панелей:

  В нашем случае 530 мм.

  Если дно изготовлено из полого ДВП, установленного в паз, его ширина равна ширине задней стенки плюс две глубины паза в боковинах ящика:

  Глубина дна равна глубине боковой стенки минус толщина задней стенки, минус толщина передней стенки и плюс две глубины паза:

  Если дно изготовлено из ДСП, его ширина равна ширине задней стенки:

  Глубина в этом случае равна глубине боковой стенки минус толщина задней и передней стенок:

  Приведенные выше формулы практически универсальны и могут быть использованы для расчета деталей ящиков для ДСП и ДВП любой толщины.



  Направляющие для выдвижных ящиков

  1. Ролики. Это самый дешевый тип. Его недостатком является то, что большая часть коробки выдвигается не полностью. Они также издают громкий шум, когда выезжают или въезжают.
  2. Тип шара. Это телескопический тип направляющей. Существует два типа: стандартный и усиленный. Высота стандартных – 35 мм (для легкого белья: носков, ремней и т.д.), усиленных – 45 мм (для тяжелого белья).
