Общее графическое изображение розеток
Условное обозначение розеток и выключателей на чертежах
Планирование расположения электропроводки в помещении является серьезным мероприятием. От точности и правильности выполненной работы зависит качество последующего монтажа и безопасность находящихся поблизости людей. Для того чтобы правильно и грамотно проложить электропроводку, сначала необходимо составить подробный план.
Это чертеж, выполненный в масштабе в соответствии с планировкой дома, на котором показано расположение всех компонентов электропроводки и основных элементов, таких как распределительные группы и однолинейная схема. Только после выполнения чертежа можно приступать к электромонтажным работам.
Однако важно не только иметь такой чертеж, но и уметь его читать. Каждый, кому приходится выполнять электромонтажные работы, должен быть знаком с символами, используемыми на электрической схеме для обозначения различных частей электроустановки. Они имеют форму определенных символов и включены почти в каждую электрическую схему.
Но сегодня мы поговорим не о том, как нарисовать электрическую схему, а о том, что на ней изображено. Сразу скажу, что мы не будем рассматривать сложные вещи, такие как резисторы, выключатели, автоматические выключатели, реле, двигатели и так далее, а рассмотрим только те элементы, которыми все пользуются каждый день, то есть обозначения розеток и выключателей на чертеже. Думаю, это будет интересно всем.
Какие документы регулируют обозначения
ГОСТ, разработанный еще в советские времена, четко определяет соответствие принципиальной схемы и конструкторской документации компонентов электрической цепи определенным предписанным графическим обозначениям. Это необходимо для того, чтобы вести стандартизированную запись, содержащую информацию о конструкции электрической системы.

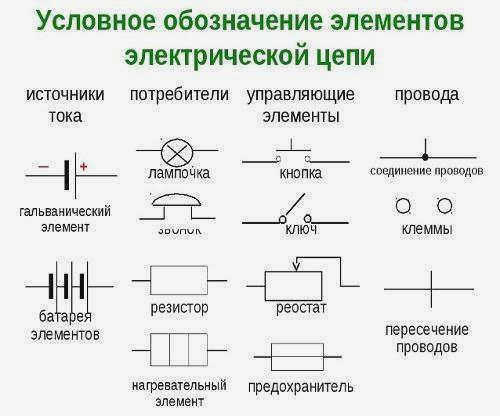

В роли графических символов выступают основные геометрические фигуры: квадраты, круги, прямоугольники, точки и линии. В различных стандартных комбинациях эти элементы представляют все компоненты электрических устройств, машин и механизмов, используемых в современной электротехнике, а также принципы их управления.
Часто возникает естественный вопрос о стандартном документе, регламентирующем все вышеперечисленные принципы. Методы построения условных графических изображений электропроводки и оборудования на соответствующих схемах определены в ГОСТ 21.614-88 "Графические изображения электрооборудования и электропроводки на планах". Из него, в частности, можно узнать как должны быть обозначены розетки и выключатели на электрических схемах.
Условное обозначение розеток и выключателей на электрической схеме
Ниже приведены общепринятые обозначения электрических розеток на строительных чертежах и схемах:
Электрические розетки – являются неотъемлемым компонентом любой электроустановки. Электрические розетки различаются по степени защиты (IP, степень защиты от проникновения), типу установки (наружная и встраиваемая) и количеству подключаемых полюсов. Соответственно, различаются и символы, используемые на рисунках.

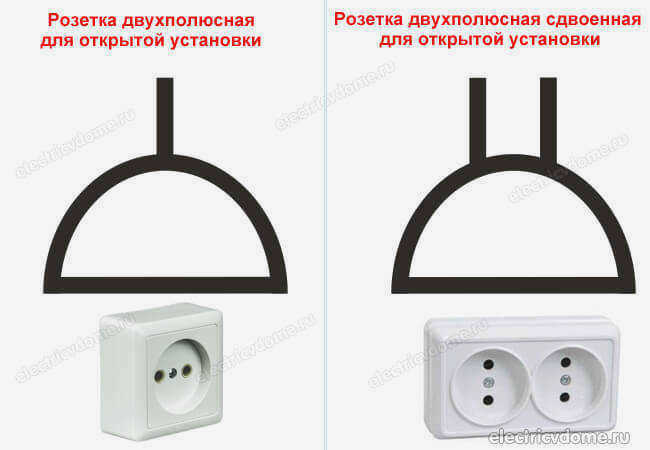

Символы для розеток для наружной/внешней установки:

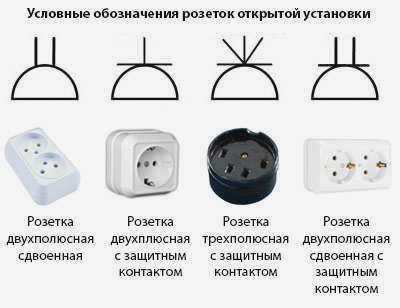

На следующем рисунке показаны символы для двухполюсных однополюсных розеток с защитным контактом (заземлением) и без него, однополюсной розетки с защитным контактом и трехполюсной розетки (3 фазы) с защитным контактом.

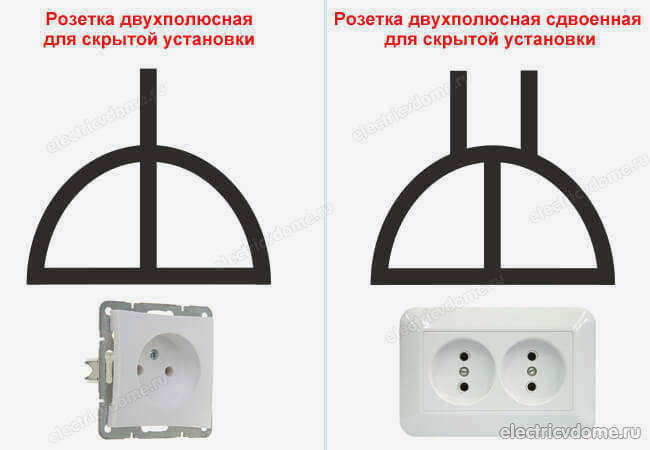

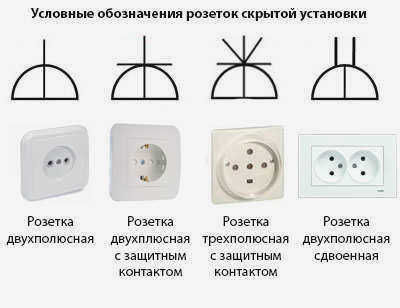

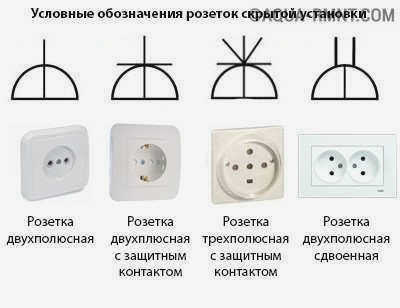

Символы для розеток скрытого монтажа/внутренних розеток:
На следующем рисунке показаны символы для однополюсных розеток с защитным контактом (заземлением) и без него, двухполюсной розетки и трехполюсной (3 фазы) силовой розетки с защитным контактом.
Влагозащищенные розетки с корпусом IP44-IP55 (водонепроницаемые):
Однополюсные влагозащищенные розетки с защитным контактом и без него
Обозначения выключателей на чертежах
Общее обозначение всех типов выключателей, используемых на схемах, следующее:
В ГОСТ 21.614-88 "Графические обозначения электрооборудования и электропроводок на планах" для обозначения выключателей выделены следующие группы:
– Символы для выключателей открытого монтажа со степенью защиты IP20-IP23;
– Символы для выключателей скрытого монтажа со степенью защиты IP20-IP23;
– Символы для выключателей со степенью защиты IP44-IP55 (водонепроницаемые);
– Двухполюсные переключатели, также известные как двухпозиционные переключатели, IP20-IP23;
– Двухполюсные дверные выключатели, также известные как двухпозиционные выключатели, со степенью защиты IP44-IP55 (водонепроницаемые).

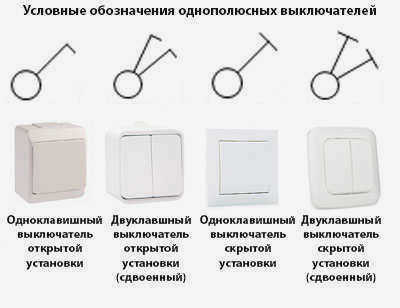

Обозначение одинарных и двойных выключателей света на чертежах
На рисунке ниже используются одинарные и двойные выключатели света для наружного (поверхностного) и скрытого (утопленного, внутреннего) монтажа.
Другие электрические приборы на строительных чертежах и схемах также имеют стандартизированные обозначения, определенные ГОСТом.
К сожалению, формат данной статьи не позволяет нам описать все условные обозначения электроприборов, используемые на строительных чертежах для обозначения телевизионных или интернет-розеток, люстр, бра или точечных светильников, термостатов и звонков и многих других. Но вы всегда можете скачать ГОСТ 21.614-88 с нашего сайта и найти интересующую вас информацию.
В заключение я выложил таблицу с основными обозначениями розеток, выключателей и переключателей.

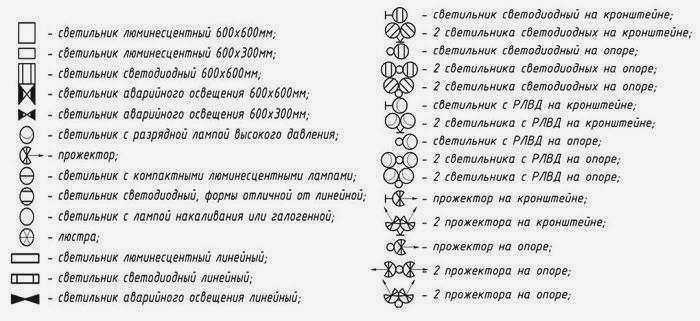

Светильники в схеме
Светильники играют важную роль в современном световом дизайне. В современных световых схемах они не только обозначаются по отдельности, но и могут быть представлены в виде так называемых динамических световых блоков, которые очень полезны при разработке световых решений для отдельных помещений.
Эти обозначения используются не только для внутреннего освещения, но и для наружного. Эти электрические схемы включают дополнительные компоненты, которые используются в процессе монтажа.
Помимо светильников, розеток и выключателей, каждая электрическая сеть содержит множество других компонентов. К ним относятся трансформаторы, выключатели, аксессуары для электропроводки и другие компоненты.
Обязательно, чтобы используемые компоненты и изделия были показаны на электрических схемах и чертежах в соответствии с установленными стандартами. Для того чтобы уметь правильно читать электрическую схему, необходимо знать не только символы электрической схемы, но и технические характеристики каждого компонента. Все соединения между отдельными компонентами обозначаются специальными позиционными символами.

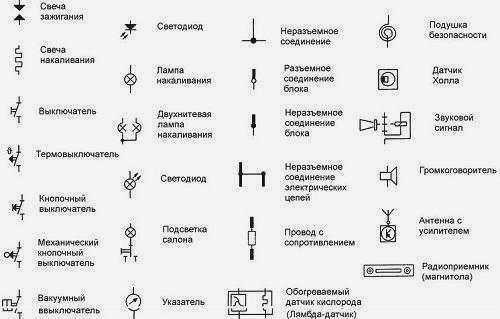

Для обозначений используются специально разработанные стандартные геометрические символы. Они могут использоваться отдельно для каждого компонента или в сочетании с другими. От этих комбинаций во многом зависит общий смысл геометрического изображения.
В дополнение к схематическому рисунку на изображенных элементах имеются позиционные символы с цифровыми и буквенными обозначениями. Кроме того, имеются квалификационные обозначения, указывающие тип соединения, значения тока и напряжения, способы управления, электрические соединения и другие характеристики.

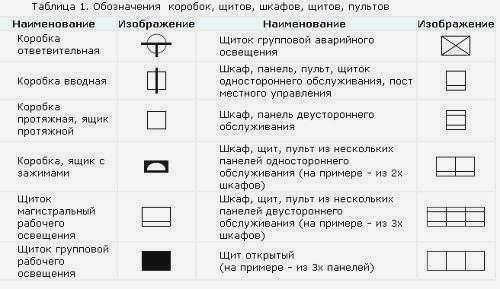

Идентификация плат, коробок, шкафов
В электрических сетях большое внимание уделяется надежной защите вводов кабелей и проводов, а также различных распределительных устройств. С этой целью обычно используются всевозможные корпусные, коробчатые или коробочные конструкции из металла или пластика. Все типы распределительных устройств рассчитаны на разное напряжение. Они отличаются по своим габаритным размерам, в зависимости от количества установленных аппаратов. Для сокращенного обозначения используются соответствующие заглавные буквы "Ш", "Щ", "И".
В современных условиях все большую популярность приобретают плоскопанельные распределительные щиты, обозначаемые на схемах "ЩК". Они успешно используются в новых зданиях или при реконструкции электроустановок в старых зданиях. Модели делятся на ЩКУ – щит учета и ЩКР – щит распределения жилых помещений.
На схемах подключения розеток, выключателей и других компонентов часто встречаются обозначения ША и ШАП, которые соответствуют шкафам или распределительным щитам. Кроме того, встречаются такие символы, как ШАВР – автоматический распределительный щит, ШАП – автоматический распределительный щит.

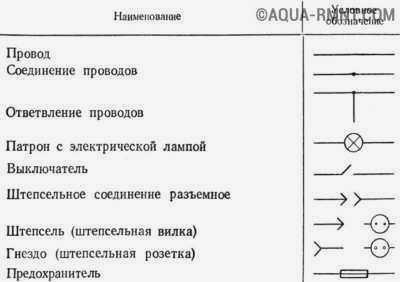

Символы на электрических схемах
Электрические схемы более удобны в использовании. Классификация выключателей и розеток по их исполнению в данном случае особо не рассматривается. Рассматриваемые электрические устройства обозначаются следующими пиктограммами.

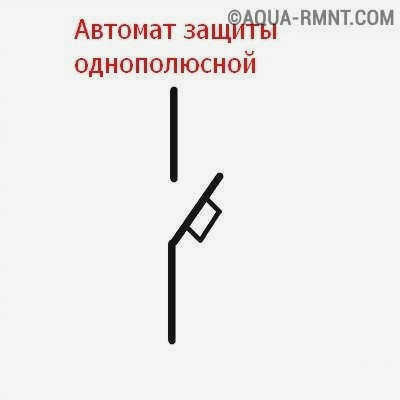

Для обозначения выключателей на электрических схемах используются следующие символы.
Символ

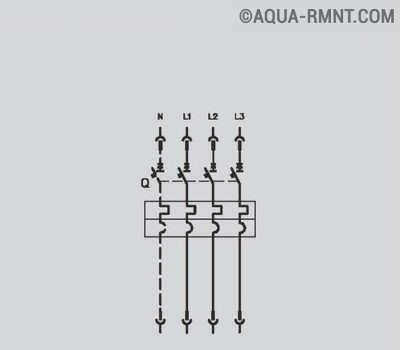

Трехполюсные и четырехполюсные автоматические выключатели имеют соответствующую маркировку.

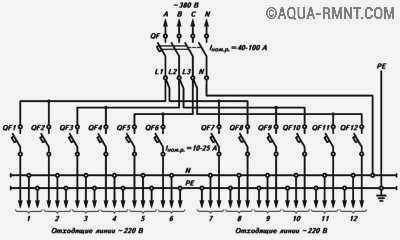

Например, на приведенной ниже схеме показана электропроводка помещения или здания. На схеме показан трехполюсный главный автоматический выключатель 380 В, от которого фазные провода идут к группе из двенадцати однополюсных автоматических выключателей. Эти автоматические выключатели образуют разветвленную и защищенную электрическую цепь 220 В.
Обозначения автоматических выключателей (выключателей) на электрической схеме
Современное электрооборудование пополняется новыми разработками с впечатляющей скоростью. В связи с этим возникает ситуация, когда разработка новых символов и утверждение современных национальных стандартов затягивается. Поэтому нет ничего страшного, если конкретное электрооборудование не имеет графического обозначения. Для его обозначения выбирается наиболее близкий по смыслу. Это должно быть указано в разделе проекта, посвященном маркировке.

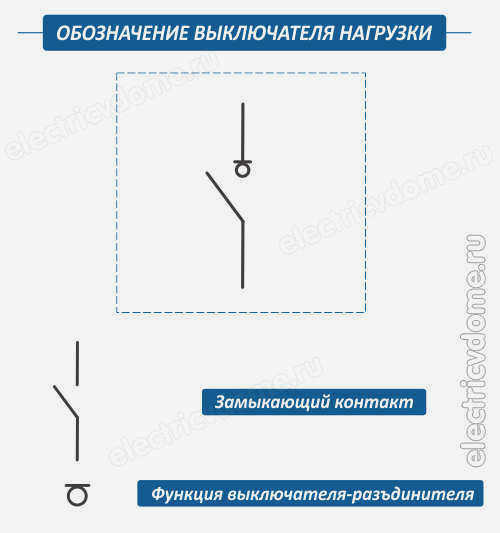

Обозначение высоковольтных выключателей (автоматических выключателей) на электрических схемах
Современные модульные автоматические выключатели или автоматические выключатели, как их еще называют, часто встречаются в схемах распределительных устройств. В отличие от автоматического выключателя, выключатель нагрузки не имеет электромагнитного или теплового расцепителя.
Другими словами, у него нет защиты. Это просто ручное коммутационное устройство.
Как устройство ВН показано на схемах? Очень просто. Силовая часть изображается так же, как и автоматический выключатель, но без элемента, обозначающего "автоматическую работу".
Прямоугольник, символизирующий автоматическое отключение, отсутствует на чертеже контактов. Также вместо "креста", обозначающего "функцию выключателя", стоит тире, обозначающее "функцию разъединителя". Выключатели нагрузки на схемах обозначены как QS.

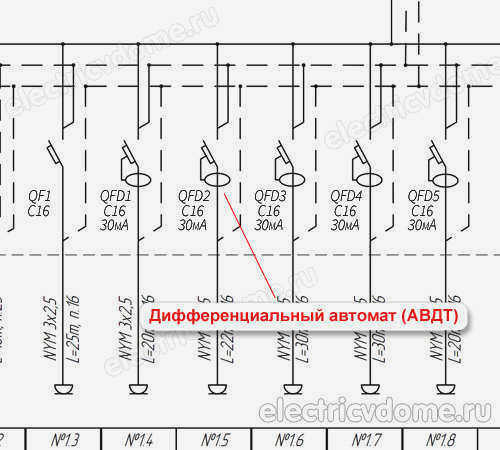

Идентификация автоматического выключателя остаточного тока в однолинейной схеме
В дополнение к обычным автоматическим выключателям на схемах используются автоматические выключатели остаточного тока (АВР). Для этих устройств не существует стандартного графического или буквенного обозначения. Его нет даже в современном стандарте ГОСТ Р МЭК 60617-ДБ-12М-2015.
Поэтому разработчики электрооборудования руководствуются ГОСТ 2.702-2011 и ЕСКД. Эти нормативные документы позволяют самостоятельно создавать графические обозначения для устройств, которых нет в действующих нормативных документах.
Согласно этим нормативным документам, символ разъединителя, как и конструкция устройства, создается путем объединения двух обозначений:
- УЗО – петля, окружающая провода, выходящие из устройства:
- автоматический выключатель – наличие прямоугольника на контакте и буквы Х на подходящем проводнике.
| Друзья, ранее я уже публиковал отдельную статью о том, как обозначать автоматические выключатели УЗО на схемах. Вы можете прочитать ее по ссылке. |
В однолинейной схеме на чертеже соответствующих проводов есть несколько диагональных линий. Их количество соответствует количеству проводов.
Важно: Электрическая схема должна содержать блок графических символов УГО с расшифровкой и пояснениями.
Буквенное обозначение УЗО
В дополнение к графическому символу автоматические выключатели остаточного тока должны быть обозначены буквенным символом на электрической схеме. Автоматический выключатель остаточного тока (АВДТ) маркируется так же, как и другие защитные устройства в соответствии с правилами. Все такие устройства маркируются одинаково QF, что означает автоматический выключатель, подключенный к защитному устройству.
Чтобы отличить автоматический выключатель от других компонентов, разработчики обозначают его как QFD или QDF. Если это сравнить с обозначением обычного автоматического выключателя, то добавляется буква D – дифференциальный. Если дать определение каждому символу, то оно будет выглядеть примерно так:
