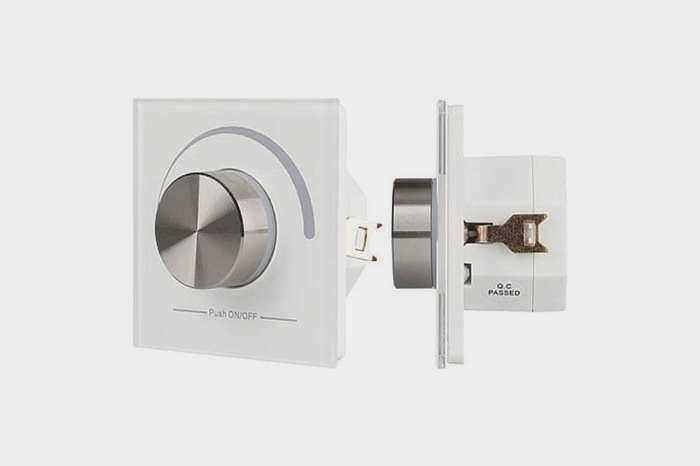

Циферблат похож на обычный выключатель: вы можете включать/выключать лампу коротким нажатием кнопок. Однако если удерживать кнопку нажатой в течение 1-2 секунд, интенсивность света будет плавно меняться.
Диммер: конструкция, критерии выбора и обзор производителей
Бытовые приборы с годами менялись, делая их более безопасными и удобными в использовании. Кроме того, диммеры – устройства, изменяющие мощность лампы, – стали обычным явлением.
Особенно удобен в использовании диммерный выключатель – устройство, которое по внешнему виду мало чем отличается от обычного электроприбора.
Давайте рассмотрим конструкцию диммеров, их преимущества и недостатки, а также варианты подключения.
Конструкция диммера
Диммер – это специальное устройство, предназначенное для постепенной регулировки уровня искусственного освещения. С помощью диммера можно преобразить комнату, создав полумрак или залив ее светом.
Первый диммер, работающий по механическому принципу, был запатентован в 1890-х годах в США. Он использовался для постепенного затемнения театрального зала.
Типичные функции таких устройств, которые позволяют изменять напряжение оборудования от 0 до 220 вольт, включают и выключают свет, а также изменяют степень освещенности.
Спектр возможностей современных устройств гораздо шире. Их можно запрограммировать на автоматическое выключение, установив таймер, или настроить на имитацию эффекта присутствия. Сюда входит включение/выключение, а также изменение яркости света на определенный период времени, например, на 24 часа, в соответствии с заданным режимом.
Светорегулятором также можно управлять дистанционно или с помощью голосового управления. Все эти диммеры идеально вписываются в систему "умного дома" и играют в ней важную роль.
Устройство диммерного выключателя
Схемы работы диммеров схожи. Разница лишь в наличии элементов, которые делают управление более плавным и устойчивым к нижним пределам. В прошлом диммеры управлялись реостатом, работающим за счет изменения сопротивления: при увеличении значения ток падал, постепенно выключая свет, и наоборот. Модели с реостатом не очень энергоэффективны и не обеспечивают плавного переключения. В результате светильники могут мерцать и не поддерживать заданный уровень яркости.

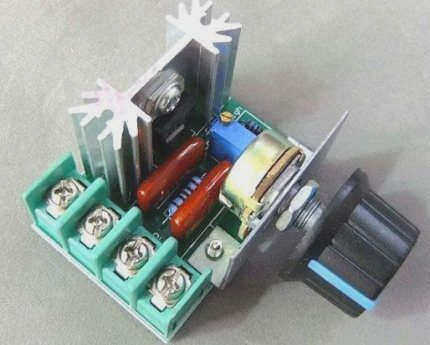

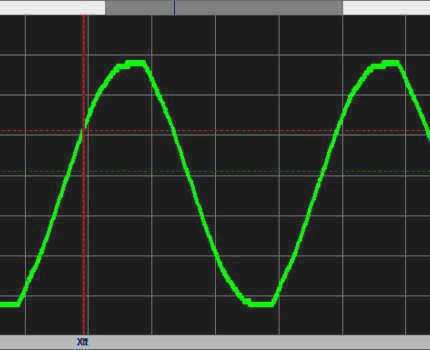

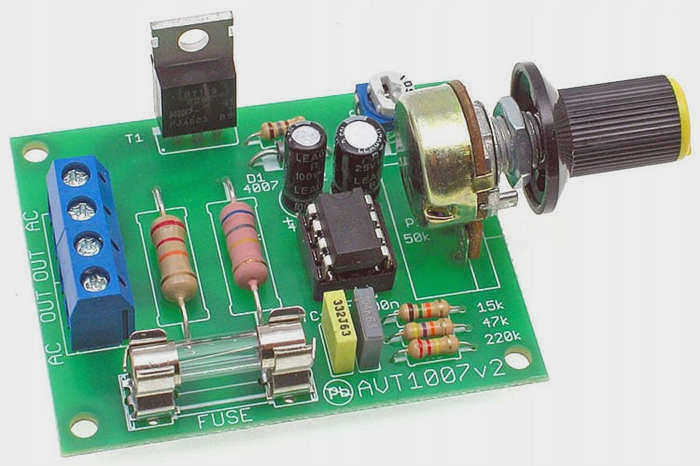

В настоящее время диммеры в основном работают на основе симисторов. Чтобы светильник включился, на устройство должен быть подан ток, создающий напряжение между электродами. Потенциометр заряжает конденсатор и изменяет фазовый угол. При достижении нужного уровня симистор открывается, и ток течет. Когда сопротивление уменьшается, светильник светит ярче. В случае отрицательной волны процесс аналогичен. Симисторные регуляторы более стабильны в работе, имеют больший срок службы, более надежны, практичны и экономичны.
Что такое диммеры
Диммеры различаются по способу работы, конструкции и типу управляющих устройств, а также по типу ламп, с которыми они могут работать.
По типу конструкции диммеры могут быть:
- модульными;
- моноблочные;
- блочные регуляторы.

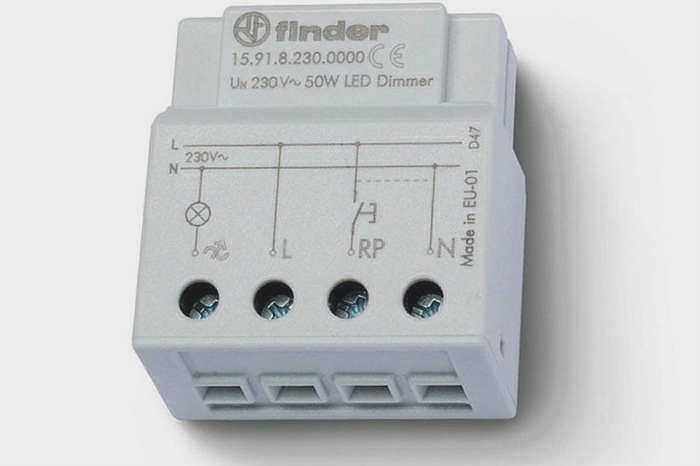

Модульные регуляторы устанавливаются в распределительных щитах и чаще всего используются в местах общего пользования, например, на лестничных клетках. Они работают как с лампами накаливания, так и с галогенными лампами с понижающим напряжение трансформатором. Они управляются кнопкой или ручкой. Быстрое нажатие включает или выключает свет. Если удерживать палец нажатым в течение нескольких секунд, можно регулировать световой поток.
Диммеры устанавливаются в розетках или распределительных коробках. Они управляют лампами накаливания и галогенными лампами без использования понижающих трансформаторов напряжения. Они управляются кнопкой, установленной на устройстве. Устройство монтируется как обычный выключатель, обязательно соблюдая полярность.

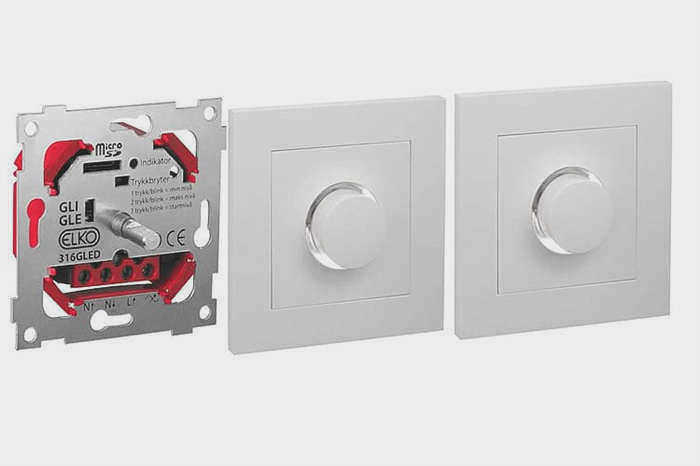

Моноблок представляет собой единый, цельный блок, который помещен в коробку, как и обычный выключатель. Они бывают разных размеров, цветов и внешнего вида, поэтому можно подобрать вариант, подходящий к любому декору комнаты. Например, можно приобрести диммеры в винтажном стиле. Благодаря компактным размерам эти выключатели можно устанавливать в небольших простенках, где обычные диммеры просто не помещаются. Моноблоки подключаются параллельно фазной цепи нагрузки.
Моноблочные выключатели бывают разных типов: кнопочные, поворотные, поворотно-нажимные, сенсорные и дистанционные.
Пошаговая инструкция по замене
Чтобы купить новый выключатель, сначала выясните, какой тип ламп он будет поддерживать. Затем, исходя из выделенного бюджета, купите недорогую китайскую модель или конструкцию от проверенного производителя – Makel, Schneider, Legrand.
Если вам нужно установить новый, только что купленный светильник, выполните те же действия, что и при установке выключателя:
- Замените проводку или убедитесь, что старые кабели подходят;
- Если в блоке предохранителей нет отдельного выключателя, установите его;
- Подготовьте место установки;
- Выполните установку.
Однако чаще всего требуется замена, т.е. демонтаж корпуса выключателя и установка на его место диммера. Давайте рассмотрим этот вариант.
Шаг 1 – отключение цепи освещения

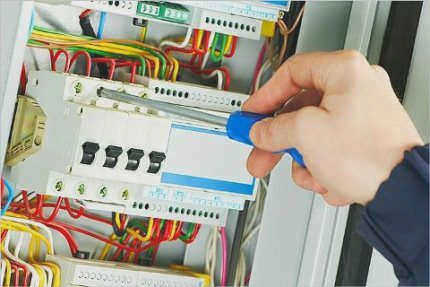

Любые манипуляции с электрооборудованием в квартире должны начинаться с принудительного отключения электричества в распределительном щитке, который находится в общей зоне или внутри квартиры, в коридоре (прихожей).
Это является требованием безопасности и обеспечивает поддержание всех подключенных приборов и кабелей в хорошем состоянии. Однако главная цель – это защита вашего собственного здоровья.
Чтобы самостоятельно отключить нагрузку, достаточно перевернуть рычаг автоматического выключателя. Если вам необходимо заменить автоматический выключатель или выполнить другие электромонтажные работы в распределительном щите, вызовите электрика.
Для большей безопасности всегда имейте под рукой тестер или отвертку.
Проверка линии электропитания – это первое, что необходимо сделать в начале монтажа или демонтажа электросистемы, при подключении проводов. Рекомендуется использовать инструменты с изолированными ручками и перчатки, покрытые тонким слоем диэлектрического полимера.
Как выбрать диммер и совместимые лампы?
При выборе диммера в сочетании с осветительными приборами для достижения желаемого эффекта необходимо учитывать ряд моментов. Первоначально человеку необходимо решить, что он хочет получить от диммера, возможно ли его использование в нужном помещении, здании.
Затем определиться с желаемым вариантом управления оборудованием – механическим или дистанционным, а может быть, лучше использовать другие методы. Когда решение принято, просчитайте, готов ли потенциальный покупатель заплатить нужную сумму.

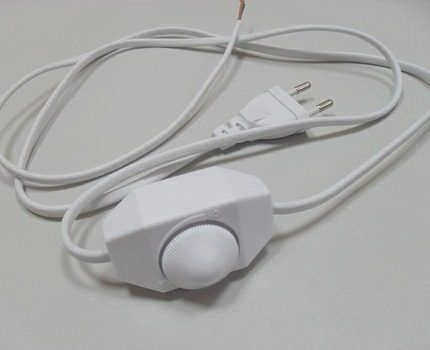

Напольные диммеры имеют небольшую мощность, но не менее эффективны, чем другие типы диммеров. По этой причине их часто используют для управления лампами в кроватях и другими небольшими осветительными приборами
Если все вышеперечисленные шаги были выполнены успешно, пора переходить к выбору самого диммера. При этом важно учитывать мощность диммера. Для этого необходимо знать, сколько ламп будет контролировать диммер.
Также необходимо знать точную мощность каждой из них – сложив все значения, пользователь узнает, какой мощностью должен обладать его диммер. Без этих расчетов не обойтись, так как недостаточная мощность приведет к тому, что купленный диммер сразу же выйдет из строя или, в лучшем случае, просто не включится.
Кроме того, если в будущем количество ламп или их мощность могут увеличиться, это необходимо учесть при покупке контроллера, иначе результат снова будет плачевным. Даже если владелец помещения не планирует устанавливать дополнительные светодиодные лампы, запас мощности все равно должен быть. И не менее 20%.
Еще лучше – создать запас мощности в 50%. Если, например, общая мощность всех используемых лампочек составляет 100 Вт, значение яркости диммера должно быть не менее 120 Вт и предпочтительно 150 Вт.
Резюме и полезное видео по теме
Принципы выбора диммера для светильников:
В следующем видеоролике представлен обзор большого количества диммеров:
Это видео наглядно демонстрирует эффект диммирования светодиодов:
Выбрать диммер для произвольно изготовленных светодиодных ламп на 220 В несложно, но потенциальный покупатель должен обладать хотя бы базовыми знаниями в этой области.
В противном случае есть риск получить непредсказуемый результат, который может не соответствовать его ожиданиям. Другими словами, не удастся сэкономить энергию, улучшить комфорт или достичь других целей.
Расскажите нам о том, как вы выбирали и устанавливали диммер для освещения со светодиодными лампами. Поделитесь критериями, которые повлияли на ваш личный выбор. Оставляйте свои комментарии в поле ниже, размещайте фотографии или задавайте вопросы по теме статьи.
