Выключи розетку в зале

Количество розеток в прихожей и коридоре также зависит от вашего образа жизни. Выберите приборы, которыми вы пользуетесь в прихожей, и установите нужное количество, плюс добавьте две запасные:

Как подключить выключатель и розетку от одного провода – монтаж сети, варианты подключения, особенности комбинированных моделей

Выполняя электромонтажные работы в своем доме, хочется сэкономить на проводке и завершить работу быстро, а также нанести как можно меньше ущерба интерьеру. Один из способов сделать это – подключить выключатель к группе розеток. Давайте рассмотрим, как подключить выключатель и розетку от одного провода, как устроена домашняя электропроводка, какие варианты подключения существуют, какие бывают подключаемые модели и в чем их особенности.

Домашняя электропроводка – общая схема, правила подключения розеток и выключателей

Для того чтобы правильно проложить компоненты электрической цепи к тому или иному месту, необходимо понимать структуру электрической цепи. Бытовая электрическая сеть состоит из следующих частей:

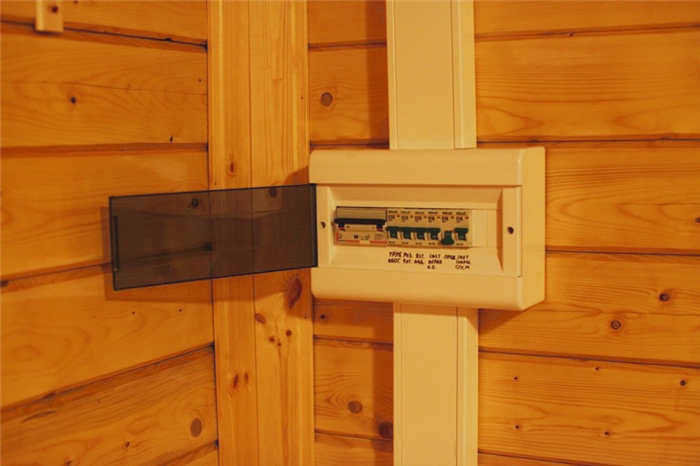

Он расположен там, где внешний силовой кабель от столба входит в дом. Внутри распределительного устройства находятся основные компоненты, такие как:

1. Главный выключатель.
2. Электрический счетчик.
3. Устройства защиты.
4. Группы автоматических выключателей.
5. Проводка.

В старых вариантах электрификации домов вместо современного автоматического выключателя может встречаться автоматический выключатель или пакетный выключатель.

• Подключения распределительного щита к счетчику и группам выключателей.

Провода подключаются к счетчику от автоматического выключателя. Пройдя через него, они разделяются на более мелкие автоматические выключатели.

Те, в свою очередь, делятся на группы по ряду признаков:

1. Характер помещения.
2. Нагрузка.
3. Тип оборудования.
4. Особые условия.

Этот тип кабелей облегчает обслуживание сети, более равномерно распределяет нагрузку и повышает безопасность.

• Проводка.

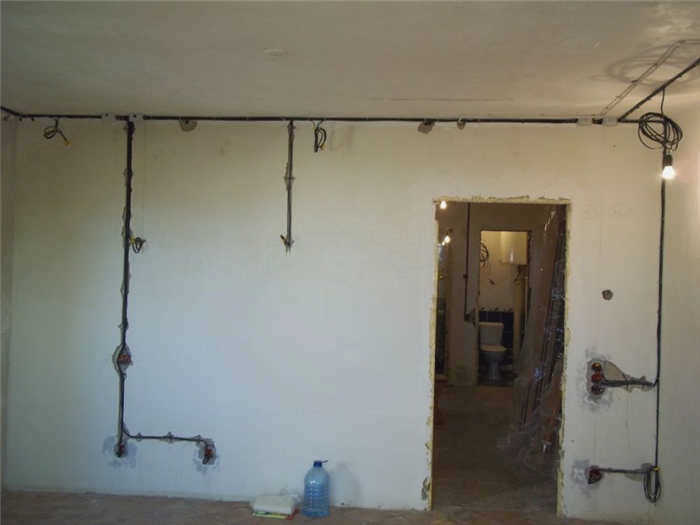

После выхода из автоматического блока провода определенным образом прокладываются к распределительным коробкам, от которых подключаются розетки, лампочки, выключатели и другие электрические устройства.

Совет! Как правило, распределительные коробки всегда устанавливались в стене, ближе к потолку. В настоящее время, благодаря растущему разнообразию отделки и материалов, их можно устанавливать под любым углом, удобным для последующего обслуживания – на потолке или на противоположной стороне, ближе к полу.

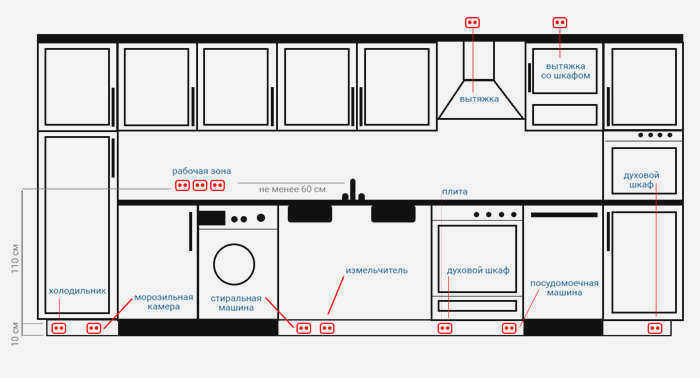

Кухня

На кухне используется множество электроприборов. Для каждого мощного прибора требуется своя линия. Маломощные приборы могут быть подключены к одной линии.

Линия 1 Рабочая зона. 4-6 розеток

• чайник;
• микроволновая печь;
• мультиварка;
• миксер, блендер;
• кофеварка;
• мясорубка;
• тостер;
• соковыжималка.

Рассчитайте, как часто вы пользуетесь данным прибором. Для чайника, мультиварки, кофеварки и микроволновой печи, скорее всего, потребуется постоянное подключение. Другие приборы используются реже. Рассчитайте, что для приборов, которыми вы пользуетесь часто, нужно по одной розетке, а для остальных приборов – 1-2 розетки.

Вам нужны бытовые розетки. Там, где есть риск образования конденсата, брызг и испарений, установите розетки IP 44 с резиновыми уплотнителями и крышками.

Где установить: 10 см от столешницы (95-110 см от пола) до нижнего края розетки.

Линия 2 Холодильник. 1 розетка

Холодильник должен быть подключен к отдельной линии. Если он подключен к другим приборам, нагрузка распределяется неправильно.

Где монтировать: Удобнее установить над холодильником, чтобы не пришлось его передвигать, когда нужно выключить.

Линия 3 Плита. 1 розетка

Специальное подключение с помощью предохранительного выключателя с соответствующим номиналом в соответствии с технической документацией.

Устанавливается на высоте 10-15 см над полом до верхнего края розетки.

Линия 4 Духовой шкаф. 1 розетка

Специальное подключение с помощью защитного выключателя с соответствующим номиналом в соответствии с технической документацией.

Устанавливается на высоте 10-15 см над полом до верхнего края розетки.

Линия 5. розетка 1

Где установить: За стенным шкафом, в который встраивается прибор, или над карнизом.

Спальня

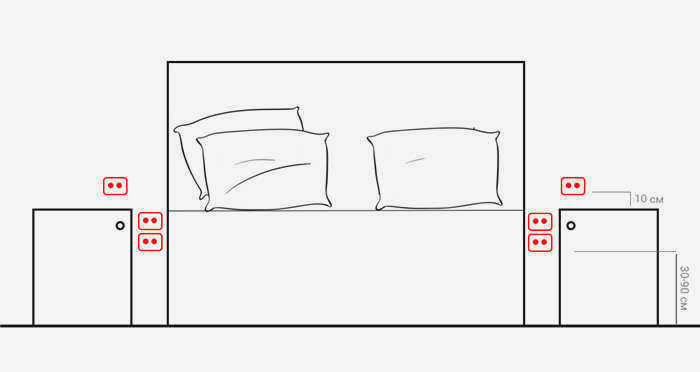

Группа 1. Рядом с кроватью. Минимум 2.

Количество розеток зависит от образа жизни пользователя. Минимум – две розетки на кровать: одна для обоев и одна для зарядки гаджетов. Если вы любите сидеть на кровати с ноутбуком, подключать дополнительные устройства, рассчитайте их количество в соответствии с вашими потребностями.

Где установить:

1. над прикроватной тумбочкой на 10 см выше поверхности у нижнего края розетки;
2. между кроватью и прикроватной тумбочкой, если мебель стоит не заподлицо;
3. если нет тумбы, рядом с кроватью на высоте 30-90 см от пола.

Можно установить розетку с USB-портом. Розетку USB следует планировать заранее, так как ее установка может отличаться от установки обычной розетки.

Группа 2 Телевизионная группа. От 5 розеток

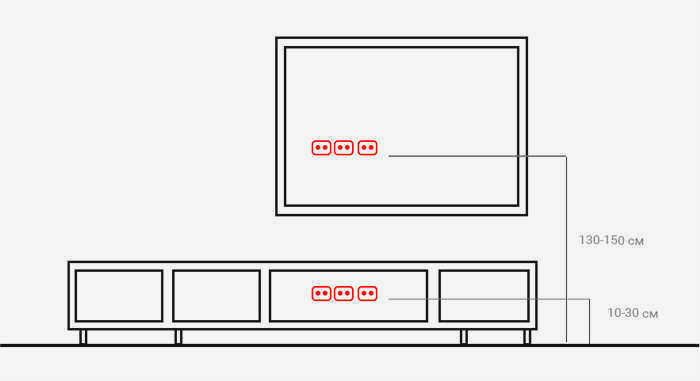

На стене, где будет установлен телевизор, следует установить не менее пяти розеток. Обычно устройство прячут под экраном телевизора, на высоте 130 см от пола или в тумбе для телевизора. Важно следить за тем, чтобы розетки не находились на одном уровне с розетками на телевизоре. В противном случае подключение устройств будет затруднено. Чтобы не смотреть на неприглядные кабели, подумайте об установке кабельного канала для прокладки кабелей от приставки к телевизору.

Группа 3. Освещение туалетного столика. От 2 розеток.

Зеркало освещается парой настенных бра. Розетки устанавливаются на высоте 30-90 см от пола. Стоит предусмотреть дополнительные шнуры, например, для зарядного устройства телефона.

Группа 4. Дополнительные розетки у двери. От 2 розеток

Две или три розетки должны быть расположены под выключателями у двери, чтобы можно было подключить пылесос и другие приборы.

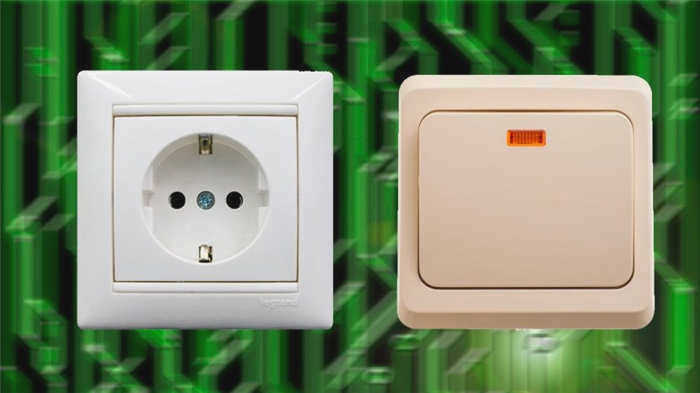

Новая традиция – евростандарт

Вместе с определением "евроремонт" из некоторых далеких стран к нам пришло такое понятие, как "евростандарт" расположения розеток. Что означает европейский стандарт? Он ни в коем случае не ограничивает высоту помещения или общее количество выключателей и розеток в квартире, а лишь помогает рекомендовать правильный способ установки в опасных зонах с учетом мер предосторожности.

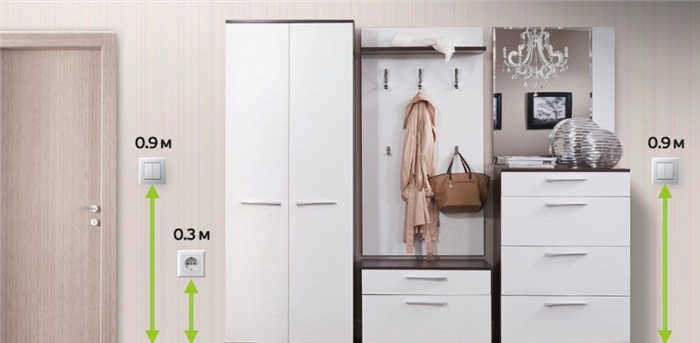

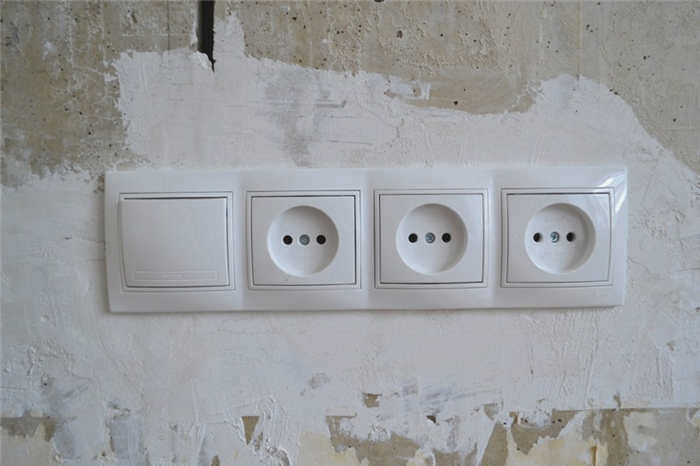

Согласно европейскому стандарту, розетки и выключатели должны быть расположены следующим образом:

Выключатель находится на высоте 90 сантиметров от пола (по старой традиции он располагался в розетке, но люди современного поколения считают это способом выключать и включать свет, не поднимая руки).

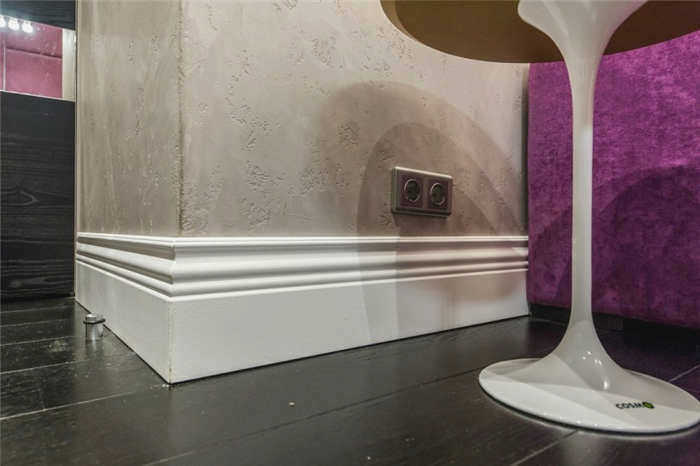

Теперь розетка находится на расстоянии 30 сантиметров от пола, что позволяет легко спрятать провода, которые мы хотим скрыть от глаз.

На всех фотографиях в тексте и в галерее в конце этого руководства вы можете увидеть, как различаются розетки до и сейчас.

Обратите внимание, что диаметр контактов в европейских розетках гораздо больше, чем в российских, а потребляемый ток составляет от 10 до 16 А, тогда как в российских розетках ток составляет всего 10 А.

Коридор

В каждой квартире есть небольшой коридор, где выключатели также необходимо разместить соответствующим образом, поскольку именно в это помещение человек входит первым. Обычно в коридоре требуется две или три розетки.

Также будет полезно найти в коридоре распределительный щит, автоматический выключатель (или рубильник), электросчетчик и т.д.

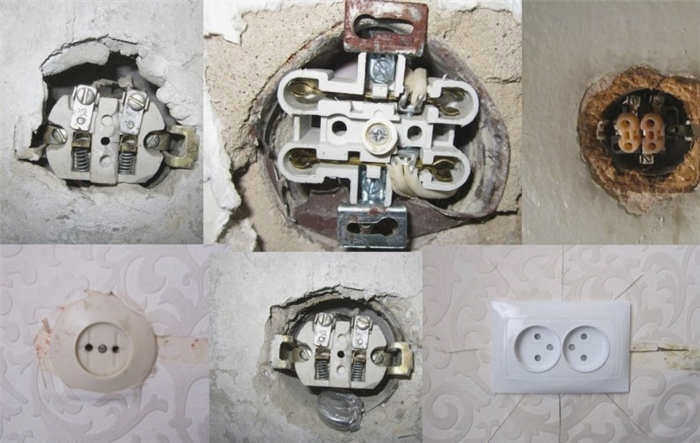

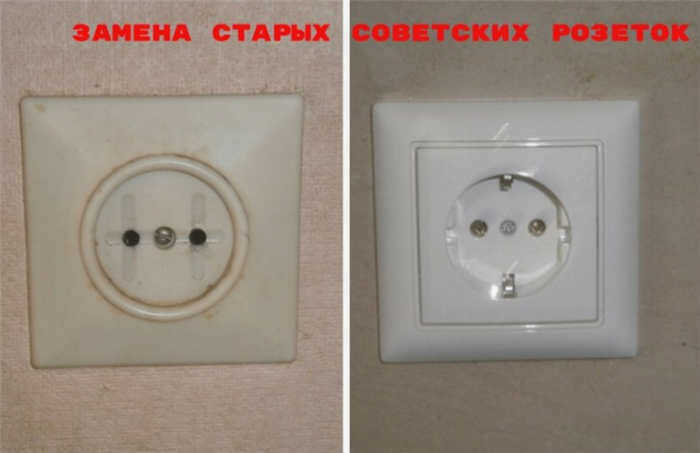

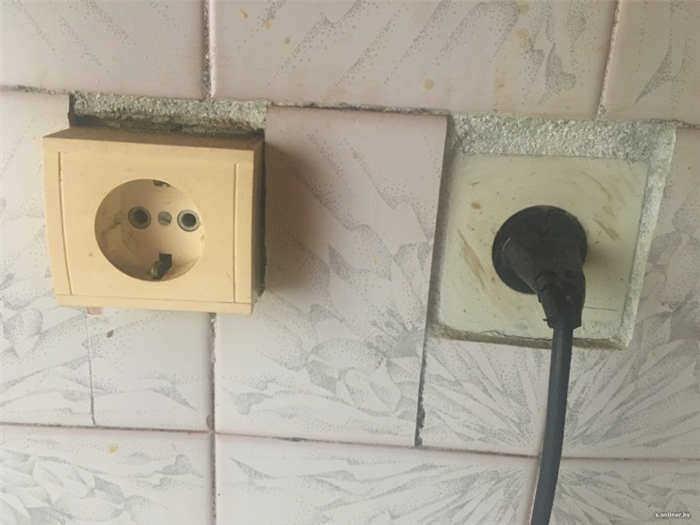

Замена старых электрических розеток

Случаи, когда необходимость замены очевидна:

• Обновление всей проводки или запланированная перепланировка;
• Повреждение корпуса;
• Ненадежность креплений розеток;
• Нагрев и искры, следы оплавления;
• Ослабление контактной группы.

Также возможна замена устаревшей модели на новую с заземляющим контактом. Этот вариант считается самым безопасным.

Как заменить старую розетку в квартире? Для этого существует определенная процедура:

• Определите, как установлена устаревшая розетка, чтобы определить тип модели;

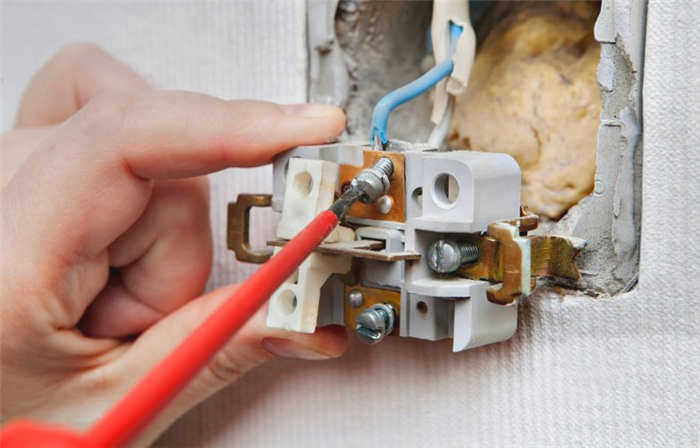

• Внутренние модели устанавливаются непосредственно в отверстие стены путем вставки ручки – пластикового корпуса. Поэтому, чтобы снять ее, отключите автоматический выключатель и выньте вилку из розетки. Затем снимите крышку и ослабьте контакты. Отсоедините провода. Открутите винты, крепящие внутреннюю розетку, и снимите ее. Удовлетворительное состояние корпуса свидетельствует о том, что он не нуждается в замене;
• Установка открытых моделей требует тех же операций, только часть корпуса извлекается из специального гнезда.

Для установки новой модели используйте:

• Крестовые кусачки и три отвертки – крестовая, обычная, стрелочная;
• Изоляционная лента и хлопчатобумажные перчатки;
• Кронштейн для крепления стекла.

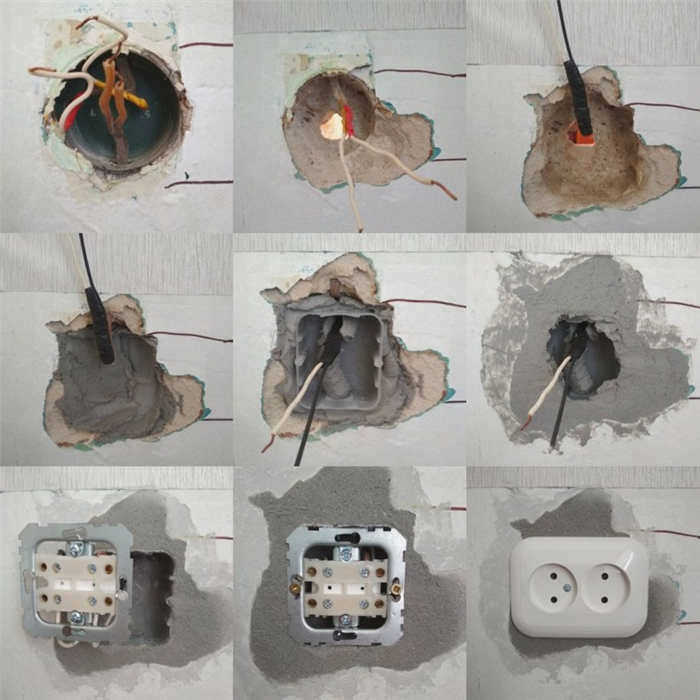

Пошаговая инструкция по установке и подключению розетки

• Снимите декоративную панель;
• Ослабьте винты;
• Стакан (монтажное стекло) вставляется в отверстие в стене и закрепляется. Ноль и фаза аккуратно выводятся наружу;
• Корпус вставляется и фиксируется в кронштейне винтами;
• При подключении оголенных проводов к клеммам полярность не учитывается;
• Последний шаг – установка крышки, включение автомата для проверки работоспособности розетки.

Установка накладной модели достаточно проста – достаточно закрепить ее на месте розетки.
