Внутри датчика находится генератор ультразвуковых волн – обычно он производит звуковые волны 20-60 кГц. Они отражаются от различных объектов и регистрируются прибором. Если в зоне излучения появляется движущийся объект, частоты отраженной звуковой волны меняются (эффект Доплера). Устройство обнаруживает такие изменения и замыкает контакты.
Настройка автоматизации освещения ванной комнаты с помощью Aqara
В предыдущей статье я описал, как подключить реле Aqara к выключателю. Однако реле и умные выключатели сами по себе малоинтересны, если нет автоматизации. Например, если у вас есть все умные выключатели, вы можете настроить динамик с Алисой так, чтобы, когда вы уходите, вы говорили "Алиса, я ухожу", и она автоматически выключала все освещение, которое вы указали ей в сценарии. Однако этого недостаточно для создания "умного" дома.
В этой статье мы рассмотрим, как и сколько правил нужно установить, чтобы свет автоматически включался/выключался в ванной комнате, когда вы входите/выходите. Их будет довольно много, поскольку вам нужно убедиться, что вы можете включать/выключать их вручную и что все правила не конфликтуют друг с другом. Например, когда я начал настраивать и отлаживать правила, я сначала столкнулся с проблемой, когда вы включаете свет вручную, а правила автоматизации тут же выключают его. В итоге, после долгих отладок, появилась идеальная конфигурация, которая теперь облегчает жизнь и не имеет никаких несоответствий.
Обратите внимание, что автоматизация, описанная в этой статье, применима ко всем комнатам, где двери всегда закрыты. Если у вас есть кошки и дверь в ванную комнату постоянно открыта, вам нужно установить другие правила.
- Центр умного дома Aqara. Я использую Aqara Smart Home Hub M1S (EU).
- Двухсторонний выключатель Aqara без нейтрального провода для круглой розетки | Aqara Smart Wall Switch H1 EU (No Neutral, Double Rocker). Почему не реле? Потому что у выключателей гораздо больше шансов обеспечить 100% автоматизацию. С реле вы не сможете добиться 100% автоматизации. Две кнопки, потому что у меня есть отдельная кнопка для вентиляции. Вы можете обойтись одной кнопкой.
- Датчик двери и окна Aqara.
Автоматическое выключение света при уходе

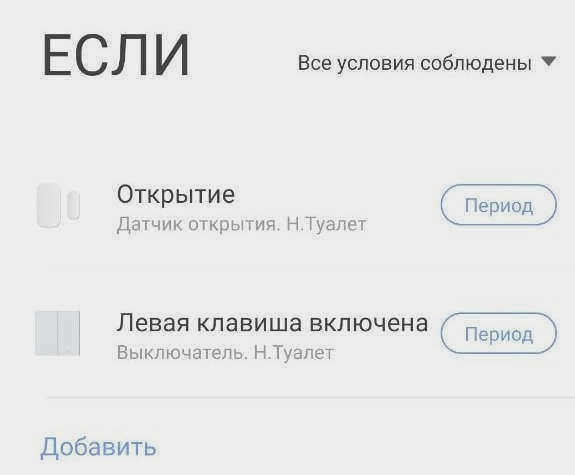

- Датчик открытия. Параметр – Открытие.
- Левая кнопка. Опция – Левая кнопка включена.

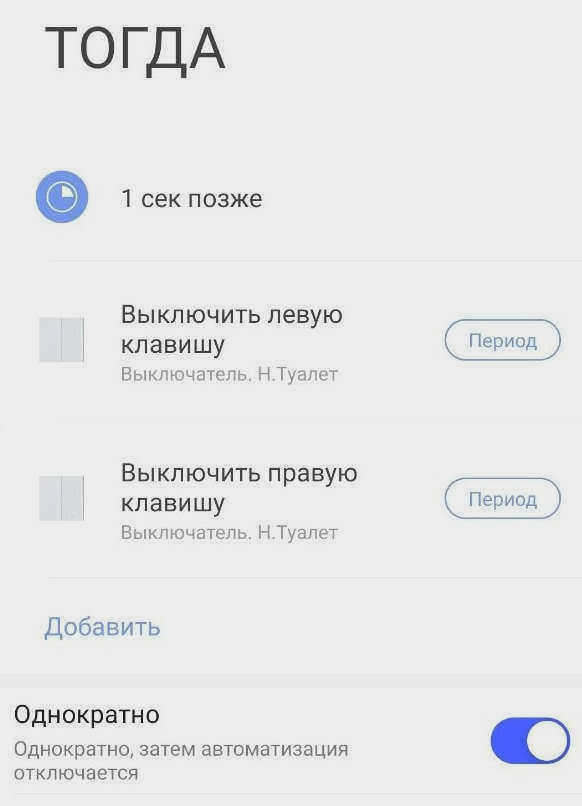

- Задержка. Параметр – 1 секунда.
- Левая кнопка. Опция – Левая кнопка выключена.
- Правая клавиша. Параметр – Отключить правую клавишу.
Параметр 'Один раз' включен для развития автоматизации и автоматического отключения правила. Эта настройка важна, поскольку правило 5 связано с состоянием этого правила.
Что делает это правило? Если дверь открыта и свет в данный момент включен, автоматика ждет 1 секунду, пока пользователь покинет помещение, а затем выключает свет и вентиляцию. Затем она деактивируется. Секундной задержки достаточно, если она будет больше, сработает рефлекс, и пользователь попытается выключить свет вручную.

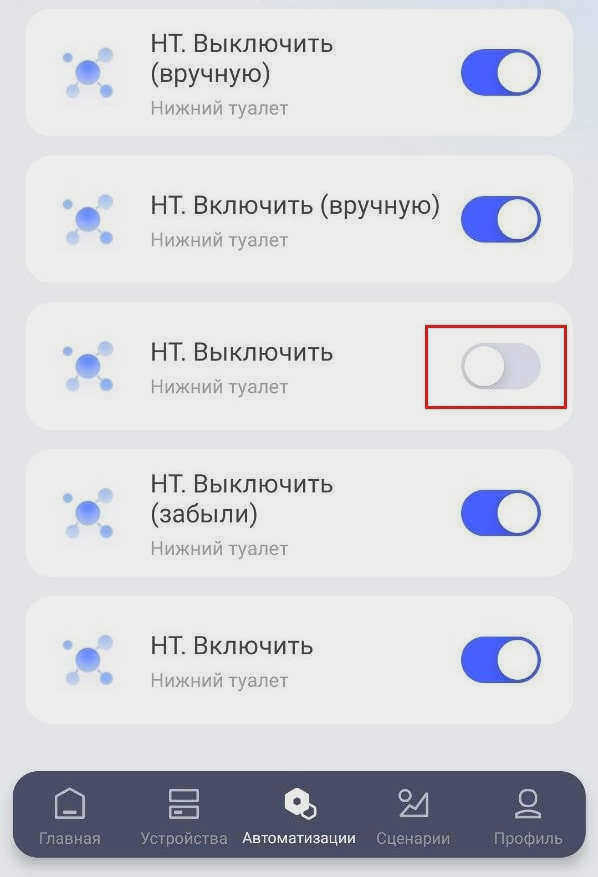

Это правило всегда будет деактивировано, потому что оно будет автоматически активировано в других правилах. Поэтому, создав все правила, обязательно отключите его:
Ниже я опишу правила, используя как можно меньше изображений. Надеюсь, смысл правила, описанного в этом примере, понятен.
Как сделать так, чтобы свет выключался и включался автоматически
Это особенно необходимо в таких местах, как туалеты или ванные комнаты – нередко, когда мы заходим в них, наши руки заняты, и сделать с ними что-либо очень сложно. В этом случае могут помочь специальные датчики, которые автоматически включают и выключают свет. Они бывают нескольких типов:
- звукочувствительные – светильники включаются, когда в контролируемой зоне раздается звук выше определенной громкости;
- датчики присутствия – контакты замыкаются и подается напряжение, когда в поле зрения устройства находится движущийся объект (устройство реагирует на инфракрасное излучение);
- детектор движения – его работа основана на непрерывном анализе отраженных звуковых волн, которые излучает устройство. Когда их частота меняется, контакты замыкаются.
Каждый датчик имеет как преимущества, так и недостатки. Но каждый из них может значительно облегчить пользование ванной или туалетом – нет необходимости постоянно щелкать выключателем мокрыми руками.
Это не только экономит время, но и повышает безопасность нахождения во влажном помещении, так как количество контактов с электроприборами будет сведено к минимуму.
Использование датчиков автоматического включения/выключения позволяет сэкономить на расходах на электроэнергию – исключается вероятность забыть выключить свет в ванной или туалете.
Поэтому в большинстве случаев установка датчиков не только обеспечивает комфорт, но и оправдывает установку с экономической точки зрения. Автоматическое выключение света в туалете и ванной комнате в большинстве случаев является только плюсом.
Датчик света – как установить, преимущества и недостатки

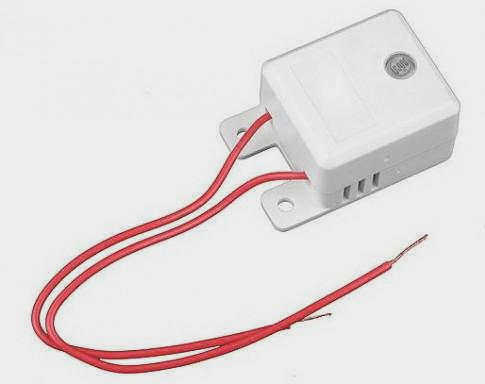

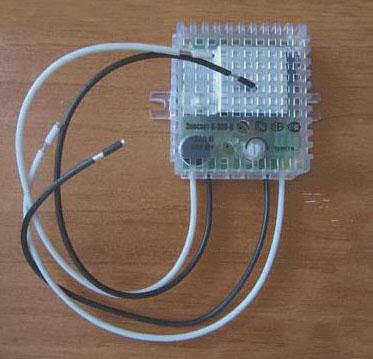

Автоматическое отключение света в туалете можно реализовать с помощью датчика, который реагирует на определенное количество звуков. Наиболее распространенная настройка – 40-50 дБ, что соответствует уровню звука, когда взрослый человек хлопает в ладоши.
Настройка датчиков этого типа обычно довольно проста – все необходимое находится на корпусе. Обычно там находятся два многопозиционных переключателя в виде кнопок или колесиков. Один может использоваться для регулировки желаемой громкости хлопка, с которой активируется переключатель.
Другой можно использовать для изменения продолжительности одного периода переключения, после которого устройство разомкнет силовые контакты, подающие напряжение на лампочки. В настоящее время существует множество различных версий этого типа датчиков, все они различаются по способу установки и конфигурации.
Самое главное преимущество этого типа датчика заключается в том, что его можно использовать в качестве выключателя. Некоторые модели имеют не только функцию хлопка, но и функцию выключения. Это позволяет выключать свет одним движением руки.
Недостатком является то, что иногда рабочий диапазон этого типа датчика довольно ограничен. Чтобы включить или выключить его, необходимо находиться в определенной зоне.
Существует довольно много разновидностей таких датчиков, все они, несмотря на одинаковый принцип работы, имеют разную конструкцию и внешний вид. Вы можете легко выбрать цвет и форму корпуса по своему вкусу.
Магнитный датчик открытия двери
Классический герконовый датчик. Просто повесьте его на дверь, и он готов к использованию.
- Просто включите свет на заданное время, когда дверь открыта/закрыта,
- или (как наивно предложил мой сын) считать каждое нечетное открытие двери входом человека в ванную, а каждое четное открытие двери – выходом человека из ванной.
- В первом случае вы будете периодически сидеть в темноте или ток будет превышен;
- Во втором случае, если вы хоть раз откроете и закроете дверь (не заходя внутрь), алгоритм сбивается.
Оба датчика вместе
Итак, давайте попробуем объединить преимущества обоих датчиков. Мы будем наблюдать за их датчиками и фиксировать время, в которое они срабатывают.
Кроме того, мы выделим для себя три режима работы:
- "Человек точно в комнате", при котором свет горит неограниченно долго;
- "Человек, вероятно, в комнате", при котором свет также включен, но на короткое время;
- "Человек, по-видимому, не в комнате", при котором свет выключается.
- Переключитесь на "Человек, вероятно, в комнате", когда открываете/закрываете дверь или передвигаетесь.
- Если в течение 15 секунд ничего не происходит, переключитесь на "Человека в комнате не видно".
- если после закрытия двери с помощью датчика движения, переключитесь в режим "Человек в комнате".
- Умный дом
- DIY или "сделай сам

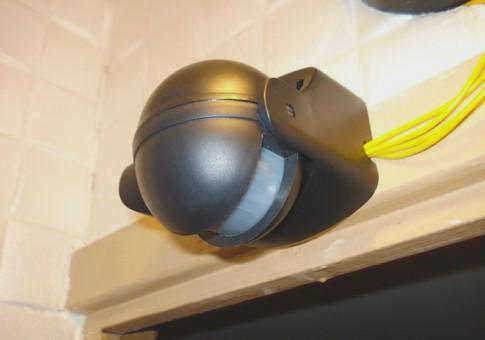

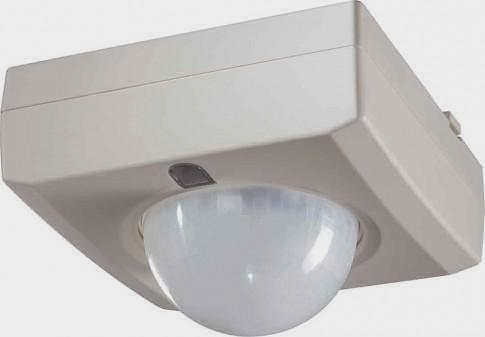

Датчик занятости (инфракрасный датчик) – основные преимущества и недостатки, настройки
Датчик присутствия в туалете делает пользование помещением максимально удобным, не требуя выключателя. Это снижает риск поражения электрическим током, а также экономит электроэнергию. Принцип действия этого устройства основан на регистрации изменений теплового фона.

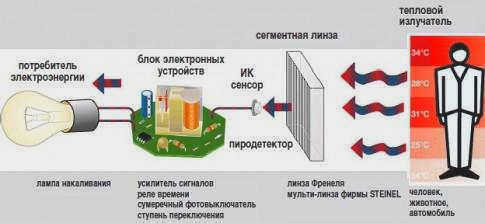

Внутренняя система линз фокусирует инфракрасное излучение и направляет его на специальный высокочувствительный датчик. Когда интенсивность излучения становится достаточной, датчик подает команду на включение, и специальные переключающие контакты замыкаются. После срабатывания они остаются замкнутыми в течение определенного времени, которое должно быть продлено наличием движения в поле зрения датчика.
Настройка этого устройства обычно заключается только в регулировке продолжительности одного цикла срабатывания, в течение которого контакты остаются замкнутыми. Обычно на корпусе имеется многопозиционный переключатель, который можно использовать для настройки таймера.
Единственный недостаток этого датчика – высокая вероятность ложных срабатываний. Ведь он может реагировать на любое тепловое излучение – горячую воду или кондиционер. Преимуществ у этого типа устройства много – угол, а также диапазон реакции на объект можно регулировать очень точно, его работа совершенно безвредна. Он может быть размещен в любом месте на потолке и совершенно незаметен.
Датчик присутствия для включения света в туалете своими руками
Подходящий датчик для туалета.
Автор: 3711, [email protected]
Опубликовано 09.09.2016
Создан с помощью компании CotoRed.
Участник конкурса "Поздравь кошку гуманно 2016!".
Всем привет!
Коту – валерьянки и долголетия, остальным – схемы 🙂 .

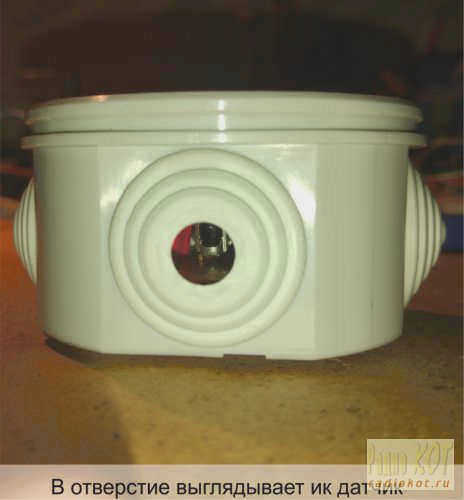

В интернете можно найти довольно много схем для автоматизации включения и выключения света в туалете. Кто-то устанавливает дверные ограничители, кто-то пытается подключить датчики движения и объема, есть даже советы, как повесить акустические датчики. Все схемы, с которыми я сталкивался, имеют недостатки разной степени серьезности. Датчик движения требует движения – иначе он выключается, а свет остается включенным еще некоторое время после того, как вы покидаете комнату. Бордюрные датчики предполагают наличие открытой двери, что чревато неприятными запахами. В этот бизнес меня привела жизнь. В былые годы мы жили в хрущевке, где по странной причуде строителей выключатель в туалете находился не у унитаза, а в коридоре у входной двери. Поскольку кухня была маленькая, холодильник, естественно, располагался в коридоре. По закону бутерброда, выключатель находился над холодильником. Даже нам, взрослым, было неудобно каждый раз до него дотягиваться, а для ребенка и вовсе невозможно. Можно было бы передвинуть переключатель, но это было бы в неправильном направлении, слишком коротко. После долгих мучений родилась следующая гениальная схема – микроконтроллер ATTINY15, ИК-датчик TSOP и ИК-диод. Все, что я придумал, было реализовано в прошивке контроллера. Свет включается и выключается плавно, реализован ночной режим с пониженной яркостью и прочие ненужные вещи, которые в тот момент казались очень нужными. Датчик присутствия работал безупречно, мухой в мази был ночной режим, который нужно было включать и выключать вручную. Через некоторое время его включение и выключение стало раздражать. В голове крутилась мысль о том, что этот процесс нужно автоматизировать, но ничего другого в голову не приходило. Звонок прозвенел около шести месяцев назад, когда я наткнулся на модуль ESP8266. Вот он, работает в режиме онлайн и синхронизируется с NTP-сервером, чтобы узнать время! Поначалу были сомнения в надежности этого китайского чуда. Могу со всей ответственностью заявить – работает как часы 🙂 …
