Высота дымохода по отношению к коньку крыши: правила и схемы расчета

Дом не зря напоминает живой организм. Все элементы здания должны функционировать как его неотъемлемая часть. Если нарушены строительные нормы для отопительной системы, это неизбежно приведет к функциональным проблемам или даже к обрушению конструкции крыши.

Чтобы избежать негативных последствий, важно знать, как определить высоту дымохода по отношению к коньку крыши и как найти оптимальное значение.

Расстояние дымохода от конька крыши

Ошибки и неточности в расчете высоты дымохода могут привести к серьезным проблемам. Неправильные расчеты могут привести к ощутимому снижению тяги в дымоходе. Зажечь плиту будет трудно или даже невозможно.

Более серьезным последствием неправильных расчетов будет турбулентность в дымоходе. Результатом вихревого, обратного движения продуктов сгорания является дым в помещении со всеми вытекающими отсюда рисками и последствиями для здоровья.

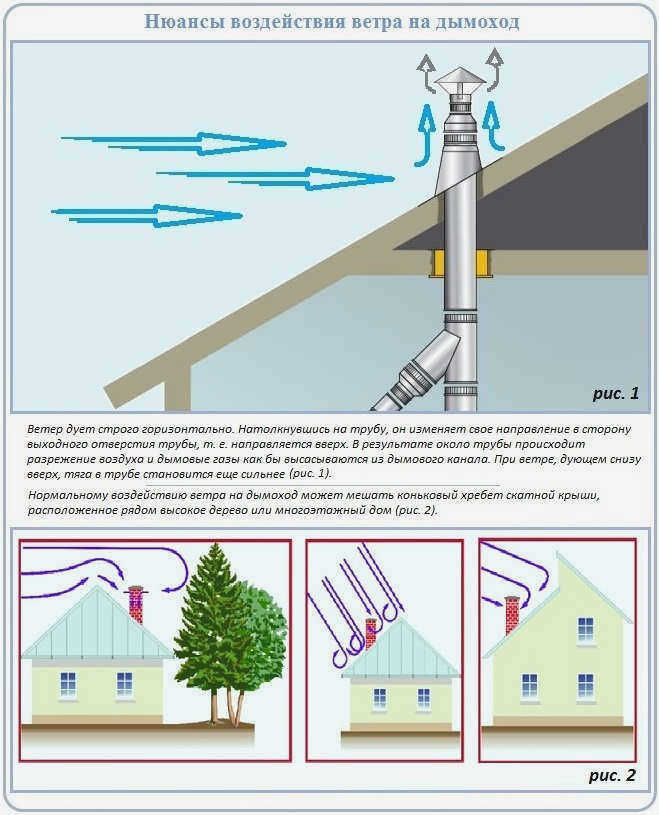

Ветер, сталкиваясь с внешней стороной дымохода, изменяет направление своего движения. Проще говоря, когда он сталкивается со стенкой дымохода, горизонтальный поток воздуха стремится обойти ее и повернуть вверх. "Изменение направления" создает разрежение воздуха в области пораженной стенки, поэтому дым втягивается из отверстия дымохода.

Для хорошей тяги в дымоходе необходимо влияние ветра. Если горизонтальному потоку воздуха мешают непреодолимые препятствия, дымовые газы не могут нормально отводиться. Конёк скатной крыши может стать таким препятствием, если не соблюдается правильная высота и расстояние между ним и дымоходом.

Четкие процедурные правила

Оптимальная высота дымохода по отношению к коньку крыши регламентируется СНиП 41-01-2003 в подразделе о печном отоплении. Согласно техническому регламенту:

• Общая длина дымохода от колосниковой решетки до выходного отверстия должна быть не менее 5 м. В домах без крыши допускается высота дымохода менее 5 м при условии стабильной тяги.

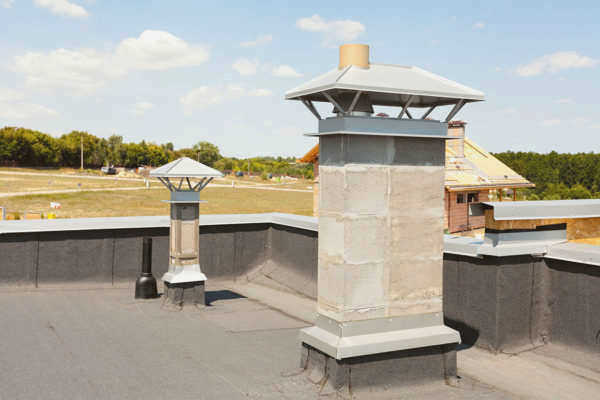

• Высота дымохода над плоской конструкцией крыши должна быть не менее 0,5 м.
• Дымоход должен возвышаться над коньком на 0,5 м или более, если горизонтальное расстояние между дымоходом и краем конька не превышает 1,5 м.
• Выход дымохода должен быть вровень с краем конька или немного выше, если горизонтальное расстояние между дымоходом и линией конька составляет от 1,5 м до 3 м.
• Выход дымохода не должен быть ниже линии, отстоящей от конька в сторону карниза под углом 10º к горизонту.

Общие требования

Современные строительные компании предлагают широкий выбор конструкций крыш. Конечно, все они учитывают индивидуальные требования и конкретные стандарты. Но когда дело доходит до определения того, какой высоты должен быть дымоход, также существуют условия, которые должны быть соблюдены, независимо от выбранной конструкции.

Оптимальная длина и диаметр

Труба дымохода должна быть длиннее или равна диаметру дымовой трубы отопительного прибора. Эта информация обычно предоставляется производителем в инструкциях, прилагаемых к другим документам при покупке отопительного прибора. СНиП устанавливает общую длину дымохода 5 метров и высоту 50 сантиметров над верхним горизонтальным ребром.

Эти минимальные требования по высоте дымохода над коньком крыши должны быть соблюдены. В противном случае использование конструкции будет небезопасным.

Наименьшее значение не обязательно должно совпадать с фактическим. Это значение может быть увеличено в процессе строительства. В этом случае эксплуатация допускается и надежность труб не страдает, но в то же время снижается эффективность системы отопления. В результате разница может достигать 20 и даже 30%. Эта величина слишком велика, чтобы просто игнорировать ее, поэтому лучше заранее рассчитать ее или остановиться на высоте, рекомендованной производителем.

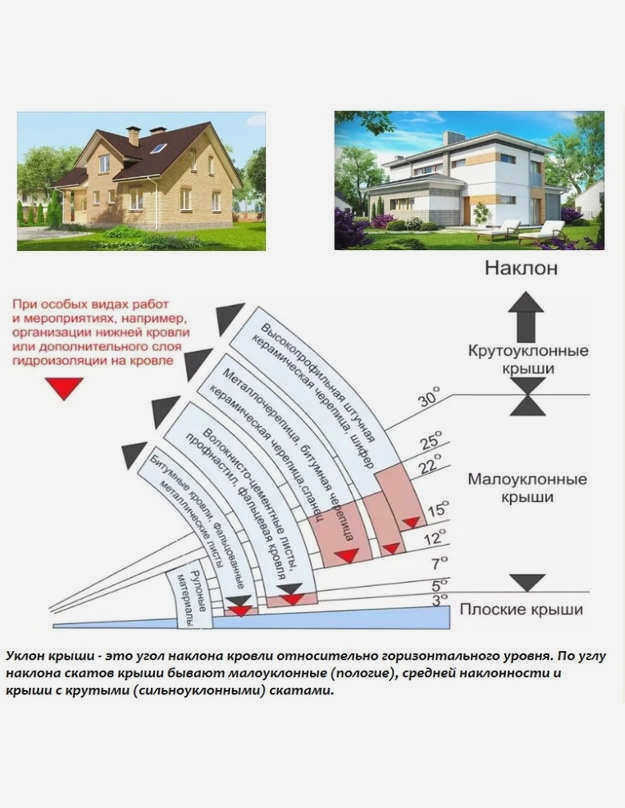

Высота над коньком скатной крыши

Этот тип крыши требует особенно тщательного подхода к определению правильного размера дымохода. Дело в том, что верхнее горизонтальное ребро может стать препятствием для свободного движения воздушных масс. Ударяясь о него, ветер будет менять свое естественное направление. В результате газ, поднимающийся от плиты, не будет выводиться наружу. Напротив, он вернется в помещение, затопив его. Чтобы избежать этого, важно соблюдать действующие правила.

Требования к дымоходу

Положение дымохода по отношению к коньку – не единственный вопрос в строительстве. Важно следовать рекомендациям и обращать внимание на то, что:

1. Материал выбирается в зависимости от вида топлива, используемого в котле. Для газовых, кухонных плит или твердотопливных приборов хорошим вариантом будет дымоход из нержавеющей стали.
2. Количество отопительных приборов не должно превышать двух на один дымоход. В противном случае высок риск неправильного определения размеров. Если используются два отопительных прибора, то должен использоваться один вид топлива, а диаметр дымохода не должен быть больше, чем хорда самой трубы.
3. Предпочтительно использовать цилиндрический или круглый дымоход. Такая конструкция обеспечивает отличную тягу и препятствует проникновению дыма в помещение.

При соблюдении этих простых правил система отопления будет работать эффективно.

Выполнение расчетов

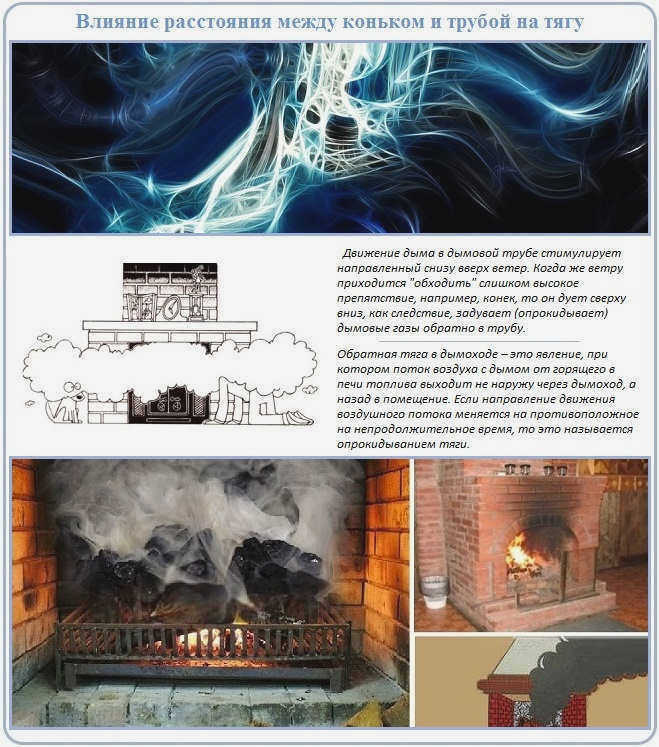

Помимо уменьшения тяги, вторым неприятным сюрпризом будет невозможность зажечь радиатор или топливный котел. Помимо трудности сжигания топлива, третьим "бонусом" станет турбулентность в дымоходе, неизменно приводящая к появлению дыма и копоти в помещении. Дело в том, что ветер, сталкиваясь с дымоходом над крышей, вынужден "поворачивать" в другом направлении в непосредственной близости от него.

Изменение направления ветра вблизи дымохода имеет эффект всасывания того, что выходит из дымохода во время работы плиты. Ветер увлекает выходящий дым – если он сильно затруднен, дым не выйдет за короткое время, он будет скапливаться в дымоходе, а малейшее изменение воздушной массы будет способствовать тяге в обратном направлении. Добавьте к этим факторам гребень, который закрывает дымоход от внешнего ветра, что может стать причиной плохой тяги.

Например, если конек крыши закрывает дымоход от северного ветра, а дымоход относительно конька расположен с южной стороны (южный скат), тяга заметно уменьшается. С другой стороны, если южный ветер дует против конька, он будет способствовать возвращению ветра в дымоход.

Хотя внутри дымохода может быть регулируемая заслонка, которая частично блокирует эти попытки ветра загнать дым, готовый выйти из дымохода, обратно в дымоход, а также относительно высокая камера сгорания для тех же дров и относительно небольшой дверной проем, через который загружаются те же дрова, полностью устранить обратную тягу невозможно. Домовладельцу приходится ждать "благоприятного" направления ветра или топить печь только при спокойном или очень слабом движении воздушных масс.

При проведении расчетов необходимо учитывать следующие особенности.

• Расчеты по расположению и размерам, длине наружной части дымохода основаны на СНиП 4101 (издание 2003 года) применительно к печному отоплению.. Еще один параметр расчета – высота дымохода над коньком – составляет полметра, а расстояние между плоскостью конька или центром дымохода в продольном сечении не превышает 1,5 метра. Плоскость измерения этого расстояния параллельна уровню земли и строго перпендикулярна вертикальной части дымохода.
• Верх дымохода находится на уровне верхнего края конька, если это расстояние варьируется в других расчетах дымохода и крыши между 1,5 м и 3 м.
• Дымоход не должен располагаться на коньке, из которого он будет выходить. Допускается только его приближение. Это также снизит стоимость дымохода.
• Дымоход, проходящий в помещении, где установлена печь, не должен быть ниже выхода дымохода. Нарушение этого правила приведет к тому, что свежевыдохнутые газы будут частично выдуваться в помещение при слабом штормовом или ураганном ветре. Если нет приточной вентиляции, открывайте форточку только с наветренной стороны, а не с подветренной, когда плита работает на полную мощность.

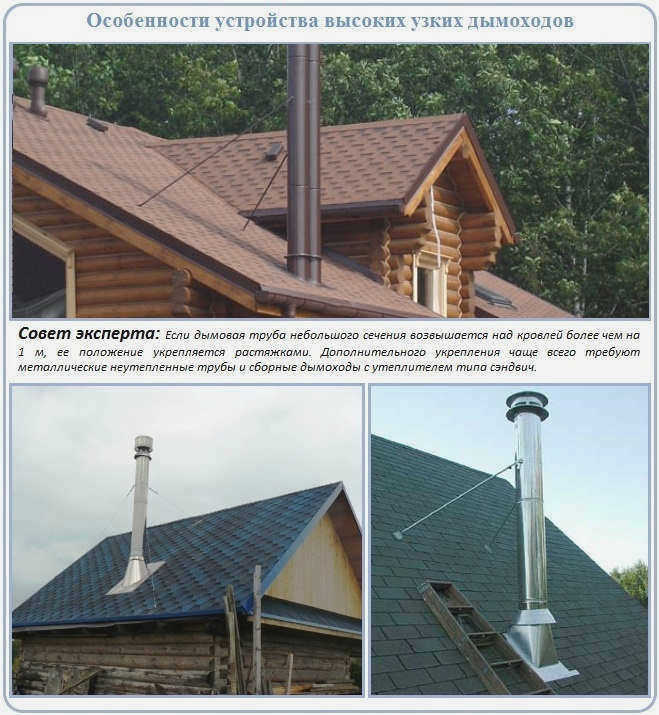

• Не рекомендуется строить высокий дымоход: он может опрокинуться, и его нельзя устанавливать без хомутов (длина трубы 1 м и более).
• Расстояние от трубы газового котла до деревянного пола должно быть не менее 0,5 м. Для твердотопливных котлов, масляных горелок и дровяных плит минимальное расстояние составляет 65 см. Это необходимо для предотвращения пожаров (защита от перегрева расстоянием).
• Чтобы рассчитать, насколько дымоход должен быть ниже конька, если расстояние от конька более 3 м, умножьте это расстояние на тангенс 10 градусов технологического угла, определенного в данном случае по СНиП.

Преимущества и недостатки

Дымоход обладает повышенной эффективностью благодаря хорошей тяге. Его можно устанавливать не только в бетонных, но и в кирпичных и деревянных домах, так как он соответствует противопожарным нормам. К преимуществам дымохода также можно отнести следующие особенности

• длительный срок службы;
• простота обслуживания;
• Сажа оседает на стенках в минимальных количествах;
• небольшой вес, поэтому нет необходимости возводить мощный фундамент;
• Дымоход не влияет на поверхность дома;
• Нет необходимости в пробивании потолка и крыши.

Однако дымоход имеет и ряд недостатков. Прежде всего, он расположен на улице и поэтому подвержен воздействию любых погодных условий, солнечного света и перепадов температур. Они оказывают негативное воздействие на конструкцию, что приводит к необходимости дополнительной обработки. Опоры дымохода устанавливаются в стене, и необходимо уделять особое внимание их устойчивости, иначе они могут разрушиться.

Стоит учесть, что дымоход должен быть утеплен, что предполагает большие финансовые затраты.

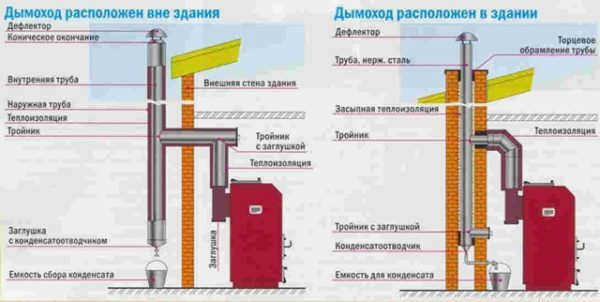

Типы дымоходов

Дымоходы могут быть расположены следующим образом:

• стеновые дымоходы – устанавливаются внутри сплошных стен;
• кладочные дымоходы – устанавливаются как отдельная конструкция;

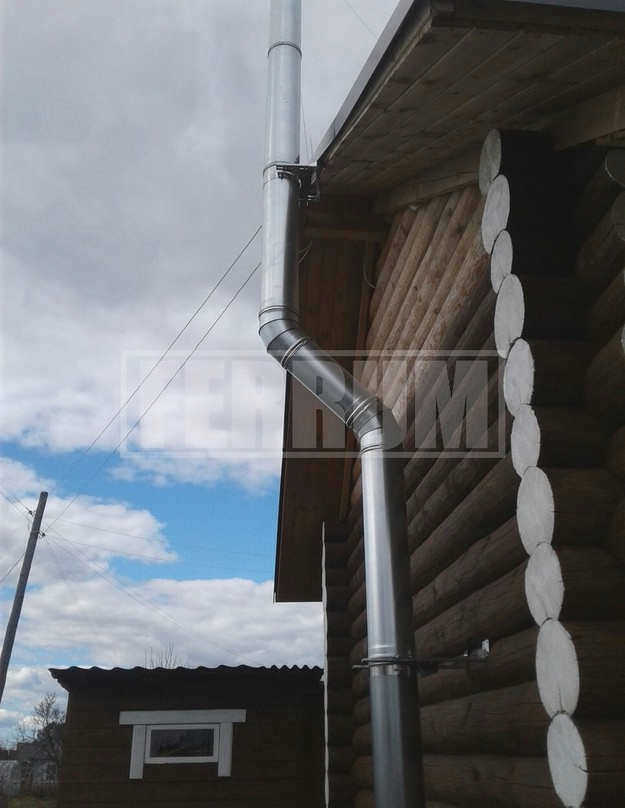

• наружные – устанавливаются на фасаде дома.

Для каменных зданий специалисты рекомендуют стеновые дымоходы, поскольку они не требуют дополнительных материалов. Этот тип дымохода изготавливается самостоятельно вместе с конструкцией здания. Отопительные приборы делятся на дымоходы с естественной и принудительной тягой.

При естественной тяге котел оснащен встроенным вентилятором, при принудительной тяге он создается в дымоходе. В последнем случае специалисты рекомендуют устанавливать небольшой коаксиальный дымоход.

Существуют одностенные дымоходы из трубы из нержавеющей стали толщиной от 0,6 до 1,0 мм. Они устанавливаются внутри дома или в кирпичных каналах; их теплоотдача обеспечивает дополнительное тепло в доме.

Двустенные дымоходы изготавливаются из двух слоев нержавеющей стали с негорючей изоляцией между ними. К преимуществам такой конструкции относятся экономия температуры и высокая скорость потока газа. Практически не образуется конденсат, а требования к внутреннему монтажу минимальны. Однако стоимость такой конструкции очень высока.

Как самостоятельно рассчитать высоту трубы

Ниже будет представлена методика самостоятельного расчета – она основана на СНиП 41-01-2003 "Отопление, вентиляция и кондиционирование воздуха".. Согласно этому документу, мы располагаем следующей информацией:

• Минимальная высота дымохода, которая рассчитывается от оголовка трубы до колосниковой решетки, составляет 5 м;
• Оптимальная высота – 6 м.

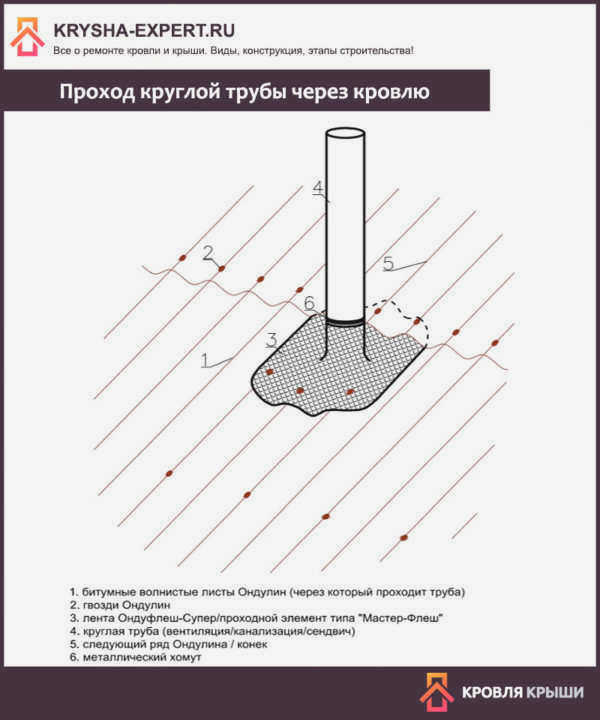

Круглый дымоход, проходящий через крышу

Однако эти цифры абсолютно ничего не говорят о том, какой параметр выбрать в конкретном случае, для конкретной единицы оборудования. Поэтому специалисты используют следующую формулу.

Формула для расчета высоты трубы

Исходя из представленной формулы, выведем основные параметры, которые необходимы для точных расчетов.

1. А – это метеорологические условия, преобладающие в данной местности. Существует коэффициент, который уже рассчитан специалистами и представлен в описательных документах. Например, для северных регионов значение этого параметра установлено на уровне 160.
2. Mi – это масса веществ, которые проходят через дымоход за определенную единицу времени. Этот параметр можно найти в документации, прилагаемой к отопительному прибору.
3. F – это скорость оседания частиц, которые образуются при сгорании топлива. Это значение можно найти в нормативных документах на используемый вид топлива. В качестве примера возьмем дрова и электрический обогреватель. В первом случае рассчитывается значение 25 единиц, а во втором – значение 1.
4. (Cpdci и Cfi) – это концентрации различных веществ в выводимом газе. Оба значения также взяты из руководства, прилагаемого к нагревателю.
5. V – это объем газа, который необходимо вывести.
6. Т – это разница температур между воздухом на входе и газом на выходе из дымохода.

Расчет сечения дымохода

Итак, определившись с высотой, давайте теперь поговорим о сечении, так как эти два показателя неразрывно связаны между собой.

Расчет сечения дымохода

Чтобы начать расчет тяги, необходимо определить диаметр дымохода. Если речь идет о математических расчетах, то они слишком сложны, чтобы пытаться их выполнить без соответствующей подготовки. Поэтому мы последуем советам специалистов, не углубляясь далеко в дебри.

1. Мощность отопительного прибора не превышает 3,5 кВт – дымохода с боковым сечением 14х14 см будет достаточно.
2. Если мощность котла составляет от 4 до 5 кВт, то сечение будет больше – 14х20 см.
3. Если мощность составляет от 5 до 7 кВт, то сечение должно быть не менее 14х27 см.

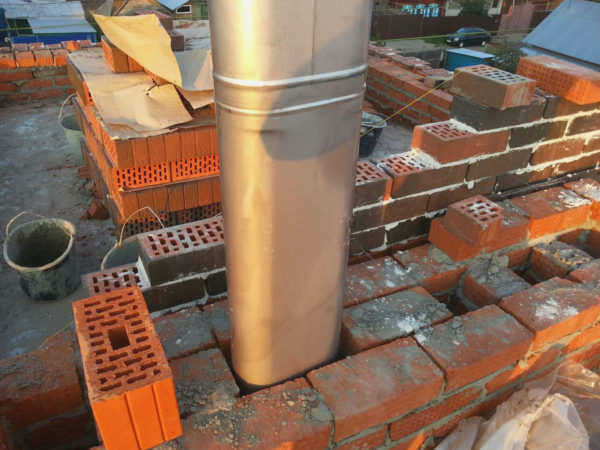

Дымоход для твердотопливного котла

Обратите внимание, что эти значения являются минимально возможными.

Внимание! Эти рекомендации можно использовать только в том случае, если известна мощность прибора, что неудивительно. В противном случае необходимо будет произвести расчеты.

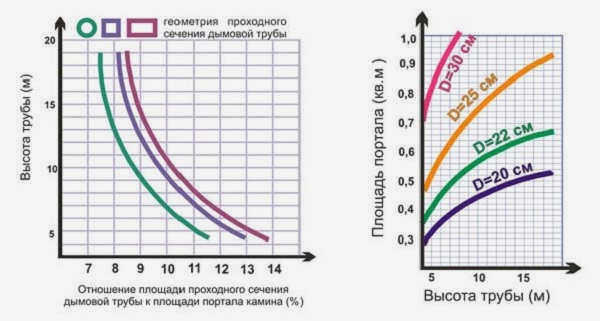

Соотношение площади поперечного сечения дымохода и площади портала камина

Попробуем разобраться с основными принципами этого расчета. Для работы вам понадобятся следующие данные.
