Вряд ли удастся надежно закрепить систему инсталляции на деревянном полу или пеноблоке. Это существенно ограничивает область их применения.
Размеры предстенной инсталляции для унитаза
Размеры рам для унитазов являются одним из ключевых критериев при выборе данного вида оборудования. Конструктивно они представляют собой каркас, который является основой для установки сантехнического оборудования (чаши, бачка и дополнительных компонентов). Система может крепиться как к полу туалета, так и к одной из стен. Такой подход позволяет выбрать оптимальное место для установки, сэкономить пространство и скрыть инженерные коммуникации.
Размеры рамы

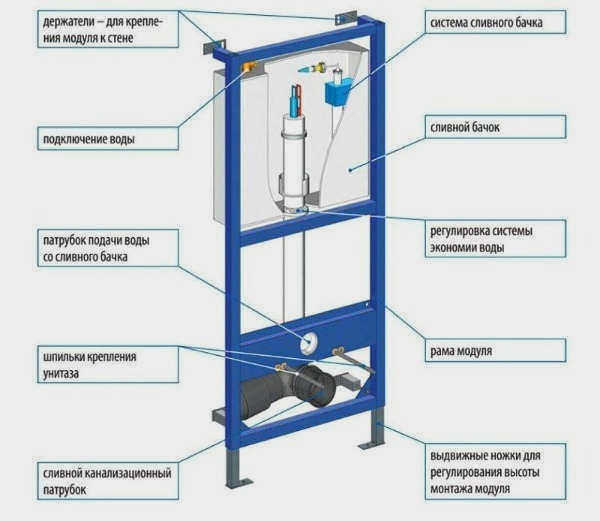

В соответствующем сегменте современного рынка сегодня представлен более чем широкий ассортимент рассматриваемых конструкций. Все они имеют различные размеры, что позволяет выбрать наиболее подходящие варианты для каждого конкретного случая. Система состоит из нескольких основных элементов. Оценивая ширину, высоту от пола и толщину установки, важно учитывать особенности их компонентов.
Основной частью конструкции является корпус, который изготавливается из прочной стали. Важно отметить, что материал должен быть обработан ингибитором ржавчины. Инсталляция используется для крепления унитаза, бачка и других приспособлений, если они входят в комплект. Одновременно устанавливаются все крепежные элементы, в перечень которых входят дюбели и соединители.
Также следует обратить особое внимание на Установка бачка, который имеет некоторые отличия от обычных керамических моделей. Инсталляционный бачок изготавливается не из керамики, а из высококачественного пластика, что обусловлено конструктивными особенностями корпуса. Это значительно уменьшает размеры и вес всей системы.
Первое, что необходимо учитывать, – это размеры сантехнической рамы. Эти значения определяются размерами следующих частей системы.
- Пластиковые бачки Пластиковые встроенные бачки большинства производителей имеют единые размеры. Их толщина и ширина составляют 500 мм и 90 мм соответственно.
- Высота рамы составляет от 1020 до 1400 мм. При этом 200 мм должно быть утоплено в бетонное основание помещения. Даже самые низкие установки не являются исключением.
- Ширина рамы составляет 500 мма глубина установки составляет от 150 мм до 300 мм.
- Высота от пола до центра сливной трубы унитаза составляет 229 мм.. До крепежных отверстий чаши санитарного узла – 320 мм.
- Расстояние между этими отверстиями обычно стандартизировано. В соответствии с действующим стандартом оно составляет 180 или 230 мм.
Стандартные модели
Высота скрытого комплекта должна обеспечивать расстояние 40 см от напольного покрытия до верхнего края ободка чаши унитаза, так как это международный стандарт. Поэтому соблюдается размер 229±1 мм от чистового пола до оси сливного патрубка.
Бак всегда располагается над сливной системой и имеет емкость 6 литров или более, что является стандартным количеством воды для нормального смыва твердых отходов. Некоторые компании предусматривают запас воды в 3 литра, при этом емкость бака увеличивается до 9 литров. Или же они предлагают экономичные модели с небольшим объемом смыва – 2,4/4 литра.
Самые маленькие инсталляции имеют высоту 80 см, что увеличивает толщину бачка или его ширину, а часто и то, и другое. Для узких инсталляций необходимо увеличить высоту и толщину бачка.
Стандартные размеры для рамной установкиСтандартные размеры для рамной установки составляют примерно 110-120 см в высоту, примерно 50 см в ширину и 12-15 см в толщину. Толщина указана в документации, без учета канализационной трубы, внешний диаметр которой составляет 110 мм.

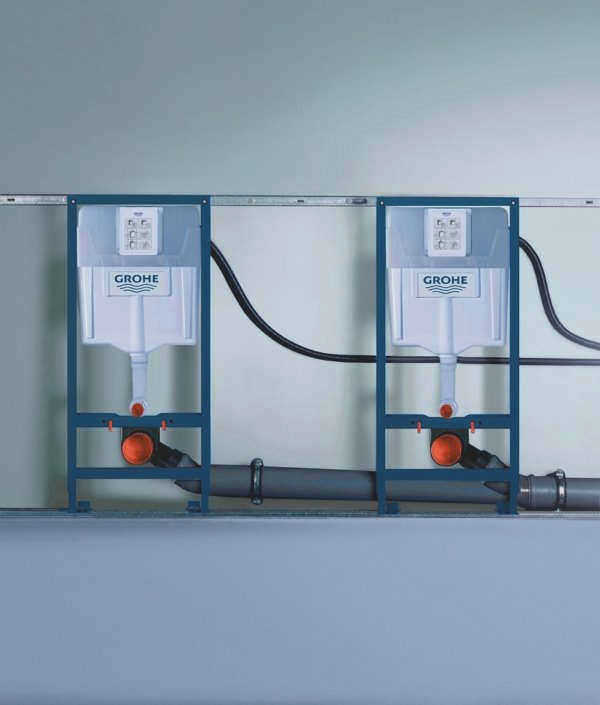

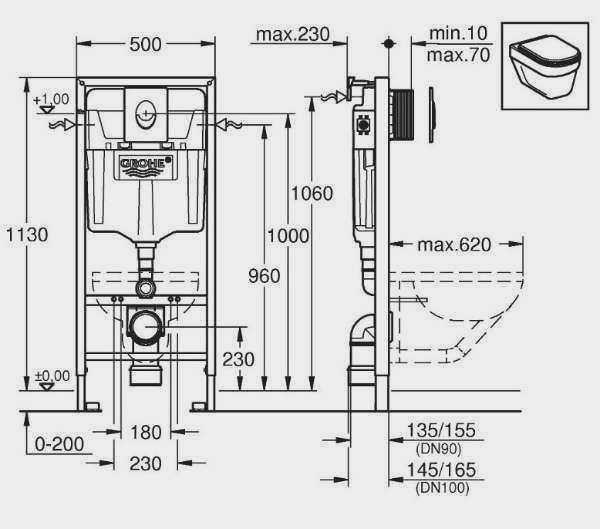

От производителя Grohe Стандартные установочные размеры рамы Rapid SL составляют 1130 мм в высоту, 500 мм в ширину и 130 мм в глубину сверху, как показано на рисунке ниже:
Глубина установки может быть изменена до 230 мм.
Модели могут отличаться дизайном бачка, оснащением (звукоизоляция, интеллектуальные панели, другие дополнительные опции). Особенности конструкции:
Roca предлагает коллекцию рам стандартных размеров:

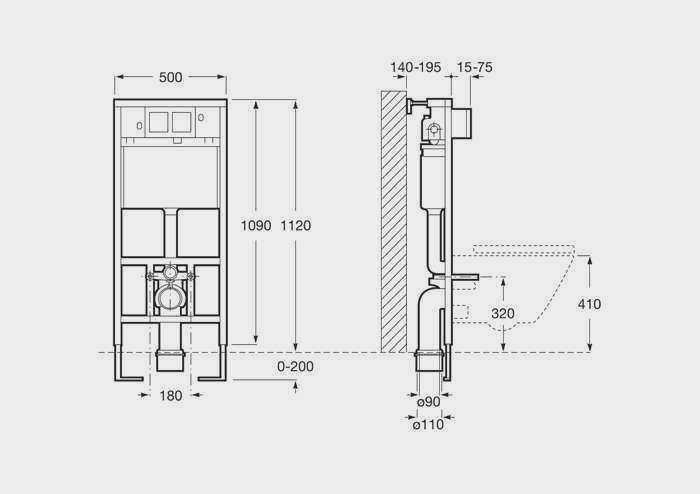

- WC Duplo – ширина 500 мм, высота 1090, глубина 140 – 195 мм;
низкие модели
Низкая высота установки необходима при монтаже подвесного унитаза под окном или у скошенных стен мансарды. Для этих условий производители предлагают следующие линейки:

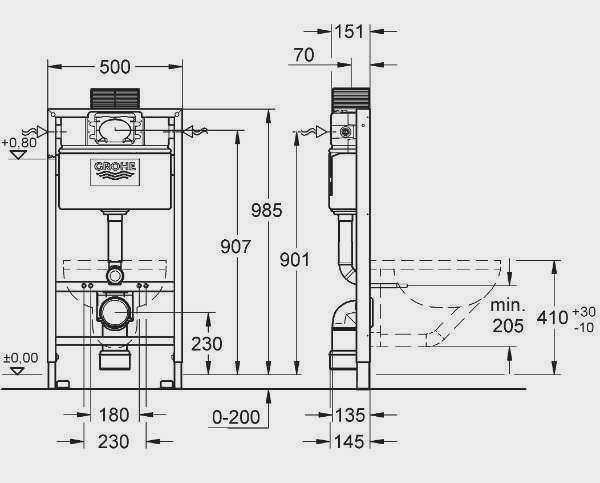

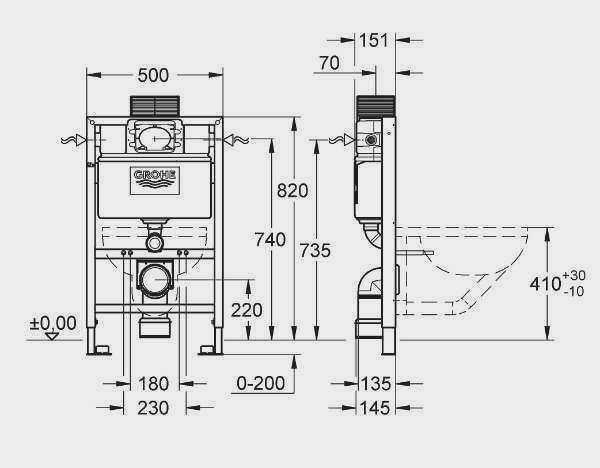

Grohe Rapid SL (арт. 38526000 и 38525001) – высота 82 см и 100 см, при сохранении стандартной ширины 50 см и увеличении глубины бачка до 151 мм.

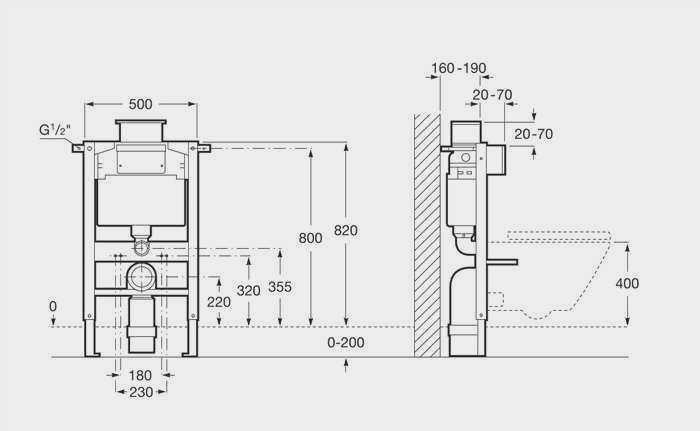

Roca Duplo WC L – высота 820 мм, ширина 500 мм, глубина 160-190 мм.
Tece Keramag Espital – высота 820 мм с вертикальной регулировкой 200 мм для установки в бетонную стяжку.

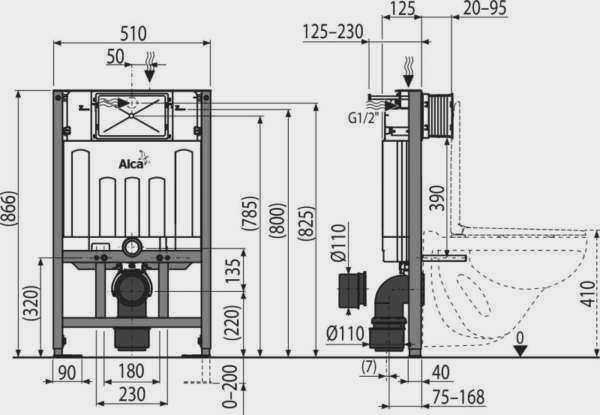

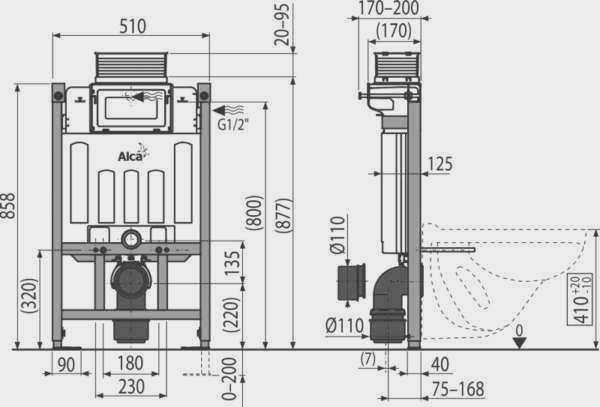

AlcaPlast Sadromodul AM118/850 – расстояние от пола до верхнего края рамы составляет 858 мм, при увеличенной глубине и ширине 510 мм и 170 мм соответственно.

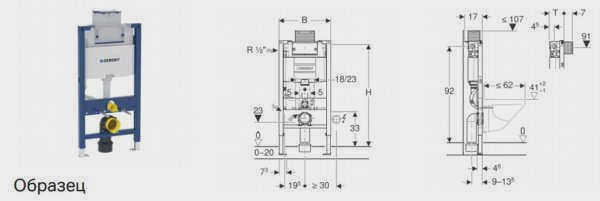

Эти две низкие модели были разработаны производителями Geberit в серии Omega:
- 98 см в высоту и 17 см в толщину, при этом ширина остается стандартной;
Преимущества и недостатки скрытой установки
Монтаж унитаза на стену позволяет увеличить свободное пространство в санитарном узле. Это особенно важно для маленьких туалетов. Хотя увеличение не будет значительным, но при таком способе установки:
- повышается эстетичность помещения
- облегчается уборка под санитарным чашей;
- высоту унитаза можно регулировать от пола с помощью конструктивных элементов, предусмотренных в раме.

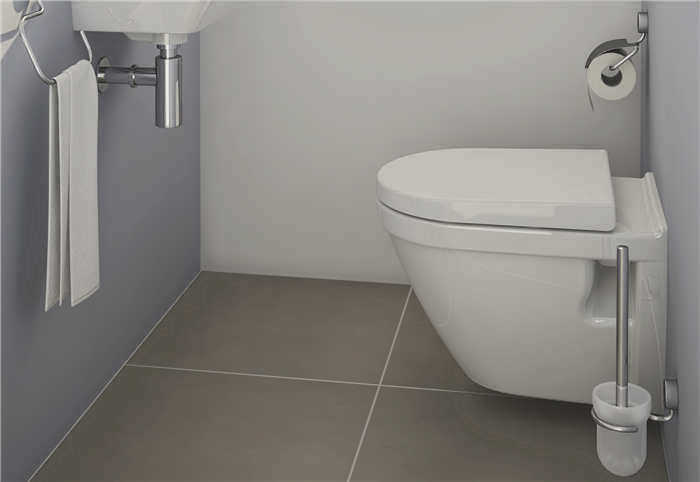

Установка подвесного унитаза действительно освобождает пол. Основание унитаза не будет упираться в него. Поэтому труднодоступные и трудноочищаемые места исчезнут. Там не будет скапливаться пыль и даже влага, способствующая размножению вредных микроорганизмов.
При необходимости можно даже быстрее заменить плитку на рыхлом полу. Это связано с тем, что не нужно предварительно демонтировать унитаз. Кроме того, свободный пол позволяет использовать более широкий спектр ковров и узоров, которые при установке данной модели пола были бы заблокированы или даже повреждены основанием унитаза.
Под подвесным унитазом легче менять напольное покрытие.
Использование системы инсталляции позволяет визуально увеличить помещение. Однако на самом деле она может потребовать больше места, чем напольный вариант. Это связано с тем, что часть пространства придется скрыть за отделочной панелью. При установке напольной модели пространство за унитазом может быть использовано для размещения полок или небольшого шкафа. Это один из недостатков использования инсталляции.
Именно неразвитый пол зрительно увеличивает пространство. Однако ванная комната просто будет казаться менее тесной.
Еще одним недостатком является скрытая прокладка коммуникаций. Это непрактичный вариант, так как нет возможности быстро провести ремонт, даже если он потребуется спустя десятилетия. Хотя скрытое расположение коммуникаций делает ванную комнату более красивой.
Виды инсталляции
Производители выпускают два основных типа сантехнических систем. Они бывают разных конструкций и размеров. Инсталляции могут быть универсального дизайна. На такие конструкции устанавливаются все типы подвесных унитазов. Производители также выпускают инсталляции, предназначенные для установки только определенных типов сантехнических устройств.
Производители выпускают несколько типов установки
Также возможна установка в угол. Возможна также угловая установка. Однако устанавливается она нечасто. Она используется в тех случаях, когда унитаз можно установить только в углу комнаты.
Подстенная инсталляция
Этот вариант скрытой инсталляции состоит из чаши унитаза и рамы, которая утапливается в нишу или просто закрывается фальшстеной. Чаша унитаза подвешивается на специальном кронштейне, на дюбелях. Плоский бачок крепится к верхней части несущей рамы. Его глубина значительно меньше ширины и высоты.
Этот вариант опорной конструкции доступен по цене. Он характеризуется небольшой глубиной. В сочетании с блочной конструкцией можно использовать даже плиту перекрытия.

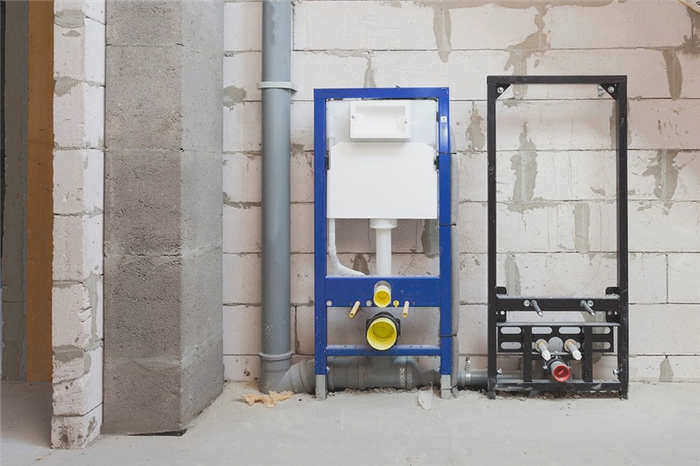

Установка рамы

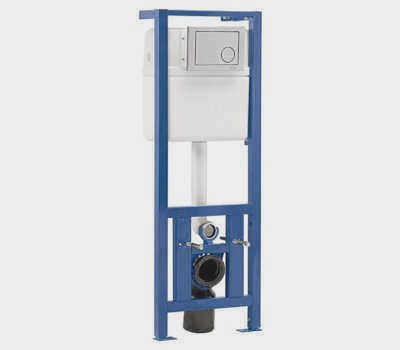

Основным элементом этого типа установки является прочная стальная рама с антикоррозийным покрытием. Отдельные элементы могут быть сварены между собой. Это повышает прочность конструкции.
Отличительной особенностью рамной установки является то, что она может быть установлена в любом месте санитарного узла. Единственное требование – чтобы в этом месте можно было установить сантехнику.
Варианты скрытых комплектов
Рамная система инсталляции представляет собой свободно стоящую, самонесущую конструкцию. Ее не нужно крепить к несущей стене. Нагрузки от чаши унитаза, водяного бака и человеческого тела передаются на прочные регулируемые ножки.
Высота установки
Высота подвесного унитаза от пола зависит от нескольких объективных факторов
- расстояние от канализационного стояка;
- тип и производитель инсталляции
- высота канализационного стояка на канализационной системе
- высота, к которой пользователи привыкли для напольных унитазов;
- анатомические особенности человеческого тела.
Система внутренней канализации в РФ является гравитационной, т.е. Горизонтальные линии имеют наклон в сторону прохождения напольного слива. Чем дальше сантехнический прибор находится от канализационного стояка, тем выше должна подниматься горизонтальная канализационная труба. Поэтому стояк в квартире располагается в туалете или к нему переносится унитаз в общей ванной комнате.
Большинство стандартных моделей инсталляций имеют 4 штыревых отверстия, к которым крепятся сантехнические приборы. Это означает, что можно регулировать ширину, но не высоту. Однако их ножки могут выдвигаться примерно на 20 см, чтобы обеспечить вертикальную регулировку штырей.
Существуют также установки с 2 – 4 рядами отверстий для прищепок на разной высоте, что увеличивает возможность вертикальной регулировки до 25 – 30 см.
Основная проблема в квартирах в многоэтажных домах заключается в том, что патрубки расположены слишком высоко. Например, строители завышают или не рассчитывают уровень чистового пола. если здание поставляется в недостроенном виде. Исправить ошибку можно только переустановкой всего канализационного стояка.
Размеры систем разных производителей
Скрытые стойки для настенных сантехнических приборов имеют одинаковую конструкцию. Однако разные производители используют оригинальные технические решения, придавая своим установкам неповторимый характер:
- Grohe – один ряд отверстий на высоте дюбелей, фронтальное и верхнее расположение кнопки, вертикальная регулировка ножек в пределах 20 см;

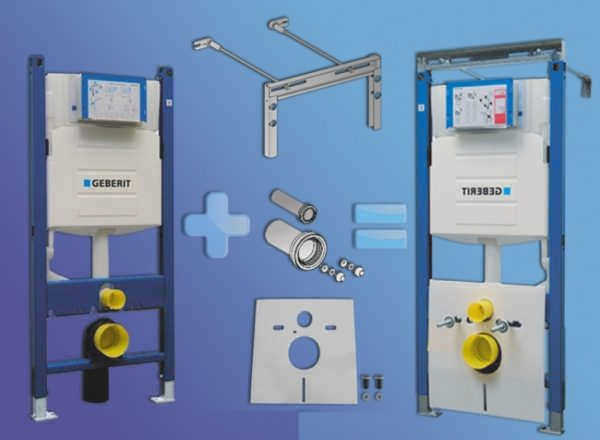

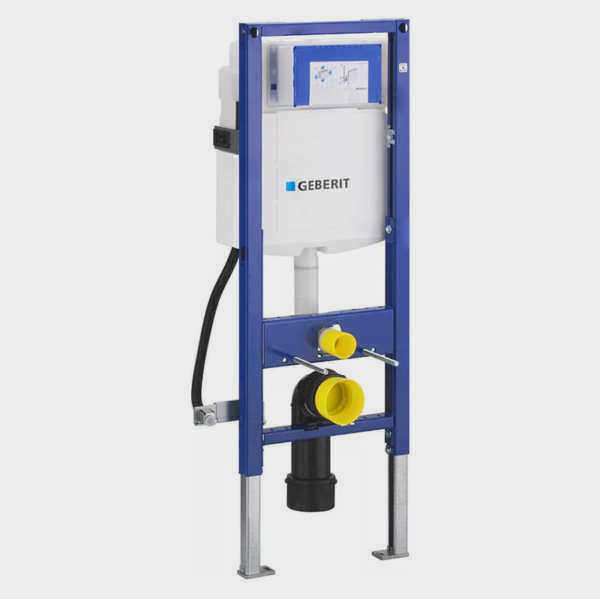

- Geberit – верхняя или фронтальная кнопка, один ряд прищепок, выступ 0 – 20 см;
- Cersanit – расстояние между ножками в пределах 17 см, один ряд крепежных отверстий;

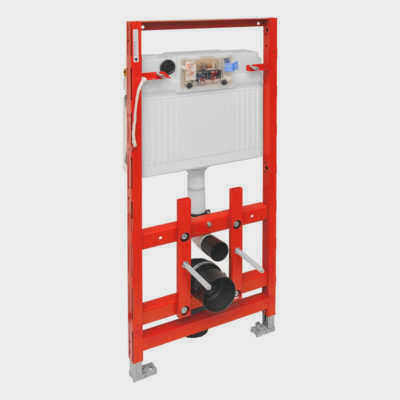

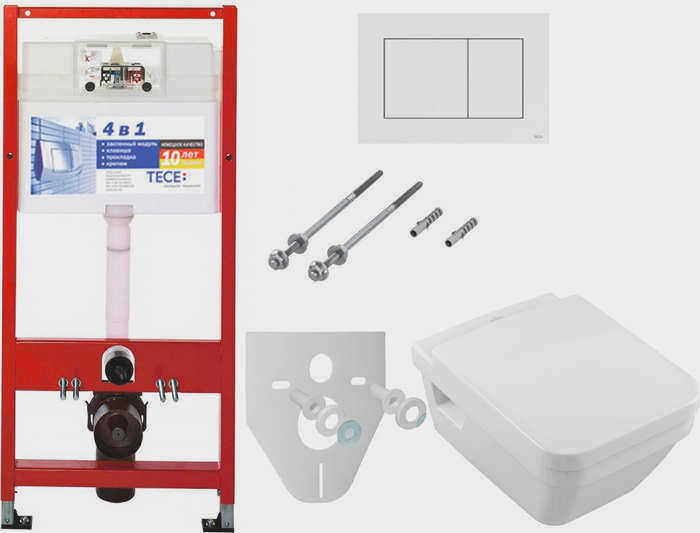

- Tece – скрытые модули с регулировкой высоты до 18 см;

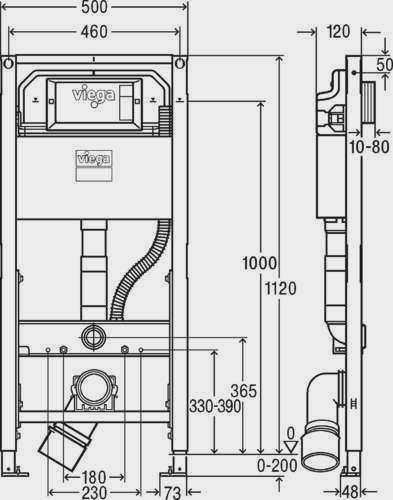

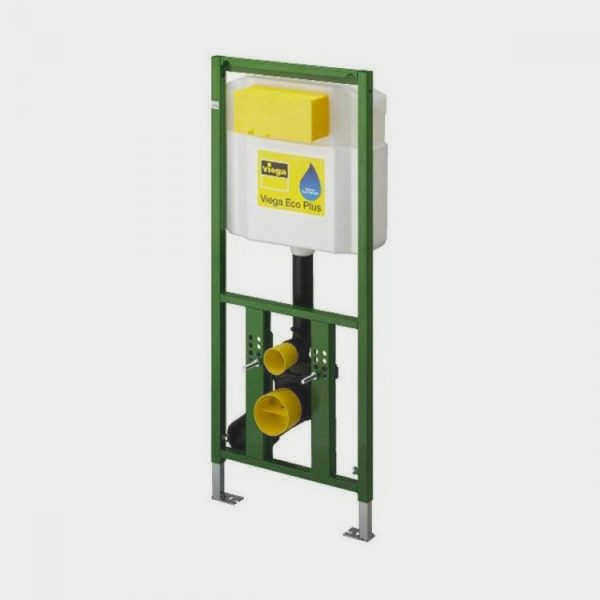

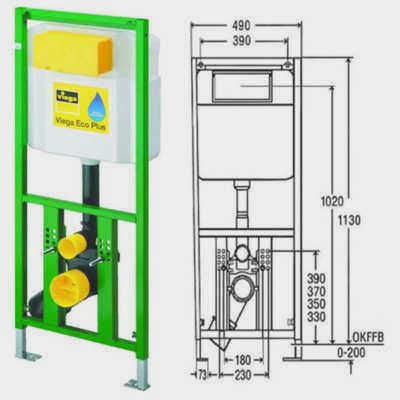

- Viega – стандартные рамки, установки с 2 – 4 рядами крепежных отверстий по высоте.

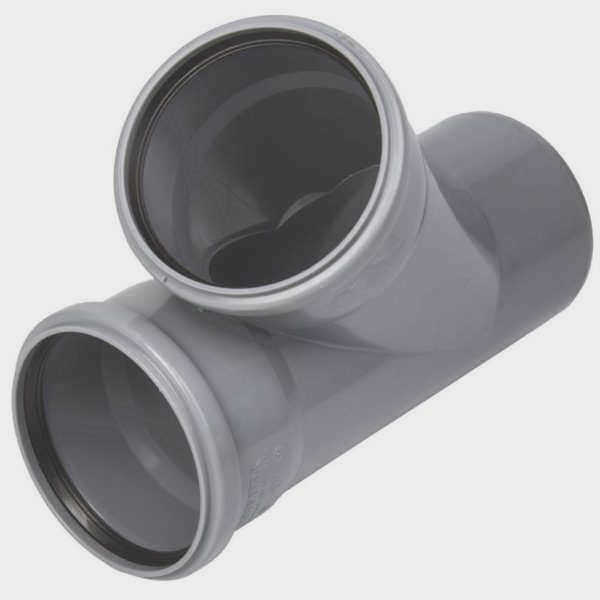

Для обеспечения максимального срока службы и возможности подключения к высоким внутренним канализационным трубам специалисты рекомендуют использовать тройники с диагональным верхним соединением.
Таким образом, высота установки настенного унитаза, 40 – 44 см, такая же, как и для вертикальных моделей унитазов. Это типично для пользователей любого возраста, роста и пола. Если нет физической возможности обеспечить такой уровень края чаши от напольного покрытия, необходимо соорудить площадку необходимой высоты для размещения ног посетителей санитарного узла.
