Для выполнения задания вам понадобятся
калькулятор для расчетов:
каменная кладка (кирпич и раствор)
Расчеты приведены для бетона твердостью М75-М100, который обычно используется для кирпичных стен. При расчете также учитывается тип кирпича, тип кладки и толщина растворного шва.
Если размер кирпича вводится произвольно, необходимо следить за правильностью введенных данных – если данные явно неверны, точность расчета не гарантируется.
Расчет количества кирпичей производится поштучно, то есть калькулятор рассчитывает не общее количество кирпичей на кубический метр, а количество кирпичей, которые необходимо уложить в каждом ряду. Невозможно рассчитать, когда в одной стене используется более одного вида кирпича.
В будущих версиях калькулятора можно будет учитывать оконные и дверные проемы.
Расчеты приведены для бетона с классами жесткости M75-M100, который обычно используется в кладке стен. В расчетах также учитывается тип кирпича, тип кладки и толщина шва.
Если размер кирпича вводится произвольно, необходимо следить за правильностью введенных данных – если данные явно неверны, точность расчета не гарантируется.
Расчет количества кирпичей производится поштучно, то есть калькулятор рассчитывает не общее количество кирпичей на кубический метр, а количество кирпичей, которые необходимо уложить в каждом ряду. Невозможно рассчитать, когда в одной стене используется более одного вида кирпича.
В будущих версиях калькулятора будет добавлена возможность учитывать оконные и дверные проемы.
размеры кирпича
другие размеры кирпича
| длина (L) |
| ширина (w) |
| высота (h) |
Одинарный
250 x 120 x 65
Полуторный
250 x 120 x 88
Двойной
250 x 120 x 138
Евро
250 x 85 x 65
длина стены м
Если стен несколько, то общая диагональ всех стен
высота стены м
сетка стен
толщина растворного шва
Чем хороша кирпичная кладка?
Таблица свойств кладочного кирпича и пропорций раствора.
Кирпичи имеют много преимуществ перед другими материалами, используемыми при строительстве стен. Среди их достоинств, как уже упоминалось выше, – низкая теплопроводность и хорошая прочность. Однако эти превосходные качества теряются, если стена не имеет оптимальной толщины для условий строительства.
Толщина стены здания является важным фактором, влияющим на прочность построенной конструкции, ее несущую способность и другие конструктивные характеристики, такие как функциональность, тепло- и виброизоляция и способность защищать от шума.
При необходимости можно провести небольшой расчет, чтобы определить, какую толщину кирпичной стены следует выбрать. Согласно строительным нормам, толщина стены из обычного кирпича соответствует половине изделия. В зависимости от этого параметра стены называют в полкирпича, в один кирпич, в два кирпича.
Из них стена в полкирпича имеет толщину 12 см, стена в 1 кирпич – 25 см, стена в полкирпича – 38 см, а так называемая стена в 2 кирпича – 51 см. Причина, по которой в приведенных выше цифрах присутствует кратное 12 число, заключается в том, что между слоями кирпича можно укладывать бетон.
Таблица свойств строительного кирпича.
Как правило, все наружные и несущие стены здания выполняются из полуторного кирпича или более. Перегородки могут быть выполнены из половины кирпича или даже четверти кирпича, но конструкция из двух кирпичей будет непригодна.
Расчет толщины стен

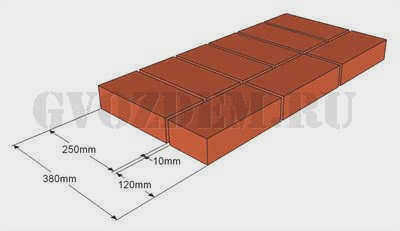

Чтобы рассчитать толщину будущей кирпичной стены, рассмотрим размеры стандартного изделия:

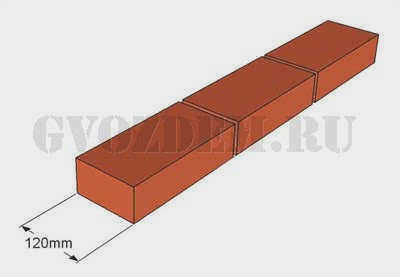

- ширина 120 мм,
- длина 250 мм

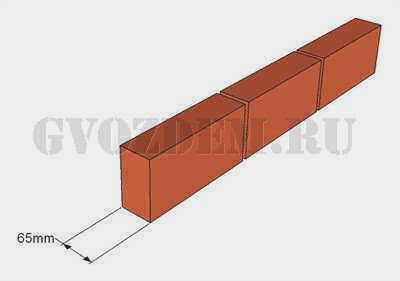

- толщина 65 мм.
Рекомендуемая толщина сплошных кирпичных стен для жилых домов.
Вес одного кубического метра кирпича составляет примерно 1800 кг. При расчете следует учитывать климатические особенности местности, где планируется строительство здания. Например, если температура зимой достигает -25 °C, ширина наружных стен должна быть рассчитана как 51 см (2 кирпича) или 64 см.
Учитывая эти характеристики строительных материалов, несложно рассчитать и узнать примерный расход кирпича на строительство дома. Например, дом будет строиться в регионе, где морозы не редкость. В этом случае строительство планируется без теплоизоляции. В этом случае толщина стены должна составлять 51 см. Это означает, что толщина стены должна составлять 2 кирпича.
Зная длину и высоту строительного элемента, легко рассчитать площадь для каждого отдельно. Затем найдите площадь поверхности кирпичей и рассчитайте количество материала, которое потребуется для возведения стены с заданными параметрами. Умножьте количество, рассчитанное для одного, на вес одного кирпича, и вы получите вес стены.
Кирпич объемом м³ имеет вес 1800 кг. Принимая вес стены за X, вы можете рассчитать количество необходимого строительного материала (Y): X/1800=U (м³). Если вы знаете цену кирпича, которая может варьироваться в зависимости от поставщика, вы можете легко рассчитать общую стоимость строительства.
Расчет количества кирпичей на дом
Внешние размеры дома
- длина 10м
- ширина 8м
- высота 3м
- Треугольный фронтон высота 2,5м
- 4 окна шириной 2 метра и высотой 1,5 метра
- Дверь шириной 1 метр и высотой 2 метра.
Площадь стен равна произведению периметра здания и его высоты:
\S_c = (10+8) – 2 – 3 = 108 м²].
Площадь треугольного фронтона равна половине произведения длины нижней части и высоты, так как дом имеет скатную крышу, посчитайте площадь двух фронтонов:
\ὄ S_f = \over 2 > – 2 = 20 м²].
Площадь оконных и дверных проемов следующая:
\[ S_o = (2 – 1.5) – 4 + 1 – 2 = 14 м² \].
Чтобы определить полезную площадь, необходимо вычесть площадь окон и дверей из площади стен и фронтонов:
\ὄ S = S_c + S_f – S_o ὄ S = 108+20-14 = 114 м²].
Для расчета блока кладки, состоящего из 1/2 кирпича, например, лицевого кирпича, нам нужно только значение площади. Количество блоков равно произведению общей площади пола и количества кирпичей, необходимых на 1 м². Это значение можно определить, разделив 1 на площадь одного кирпича, включая швы.
Таблица с указанием количества кирпичей, необходимых на 1 м²
| Тип кирпича | Размер кирпича | Количество кирпичей, шт. | |
| Без швов | включая швы | ||
| 0,5 | одинарный 1 NF | 61 | 51 |
| полуторный 1,4 NF | 45 | 39 | |
| двойной 2,1 NF | 30 | 26 | |
| 1 | одиночный 1 NF | 128 | 102 |
| половинный 1.4 NF | 95 | 78 | |
| двойной 2.1 NF | 60 | 52 | |
| 1,5 | одинарный 1 NF | 189 | 153 |
| полуторный 1.4 NF | 140 | 117 | |
| двойной 2.1 NF | 90 | 78 | |
| 2 | одинарный 1 NF | 256 | 204 |
| полтора 1,4 NF | 190 | 156 | |
| двойной 2,1 NF | 120 | 104 | |
| 2,5 | одинарный 1 NF | 317 | 255 |
| полтора 1,4 NF | 235 | 195 | |
| двойной 2,1 NF | 150 | 130 | |
Расчет кладки в 2 кирпича

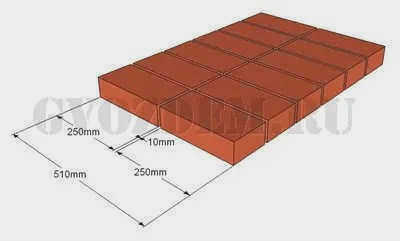

При расчете кладки большей толщины, например, в 1,5 – 2 кирпича, необходимо учитывать, что стены соединяются по углам. Нам необходимо определить количество элементов для стены толщиной 510 мм (2 кирпича). Так как ширина этой стены в 4 раза больше, чем 1/2 кирпича, нам потребуется 204 элемента (51*4). Если мы умножим площадь стены на это число, то получим:
\ƒ[ N = 114 – 204 = 23 256 элементов].
Но этот расчет неверен, потому что мы посчитали 2 кирпича в углах, 1 лишний кирпич.
Чтобы сделать расчет правильно, нам нужно вычесть перекрытие в углах из общей площади. Наш дом имеет 4 угла, толщина стены в 2 кирпича – 510 мм или 0,51 м, поэтому площадь перекрытия углов равна произведению ширины стены и высоты стены:
\ƒ[ S_u = (0,51 – 3) – 4 = 6,12 м²].
Площадь кладки, включая углы:
\[ S = 114 – 6,12 = 107,88 м²].
Количество кирпичей в стене: [ N
\N = 107,88 – 204 = 22 008 штук].
В первый раз мы получили 23 256 штук – это на 1 248 штук или на 6% больше, чем 22 008 штук. Конечно, можно не учитывать перекрытие углов, потому что мы не добавили 5% резерв на обрезки. Но если площадь стены меньше, например, 50 м², то 1248 штук составят 12% от общего количества.
Технология кладки
Перед началом кладки в подвале утеплите стену. Уложите слой рубероида или другого изоляционного материала под кирпичи по периметру стены.

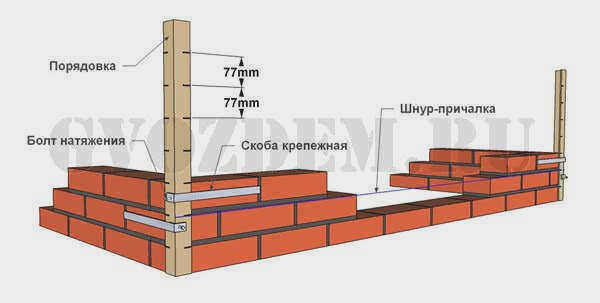

Уложите несколько слоев кирпичей в углах подвала, используя спиртовой уровень. Кирпичи крепятся к углам подвала скобами. Расстояние между метками на шаблоне составляет 77 мм (65 мм высота одинарного кирпича + 12 мм высота раствора). Струна натягивается в соответствии с установленными рядами, что помогает сохранить ряды кладки прямыми и ровными. Струну, желательно размещать через каждые 5 м, чтобы она не провисала (если карниз натянут на 10 м, то через 5 м делают фонарь в виде кирпича для натяжения струны). Струна крепится к наружным стенам с помощью бечевки, а к внутренним – с помощью скоб.
Раствор наносится на кирпичи с помощью кельмы толщиной 30 мм с отступом 20 мм от внешней стороны стены. Первый ряд кирпичей является стыковым. Кирпичи укладываются встык, прижимаясь друг к другу.
метод стыкового соединения
При методе стыкового соединения кирпичи укладываются на пластичный раствор (углубление 12-13 см).

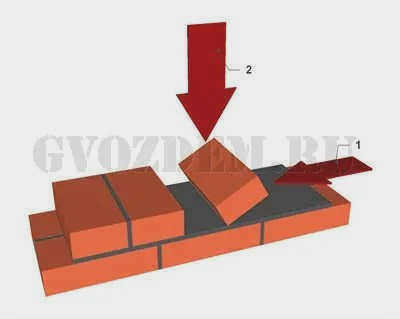

Укладка кирпичей должна производиться таким образом, чтобы кирпич прилипал к стене:
- Сначала:
- Возьмите кирпич в руку и слегка наклоните его,
- Сначала: возьмите кирпич в руку и слегка наклоните его. Поскребите кирпич ребром (ложок – для тычкового ряда, ложок – для ложкового ряда) по кирпичу с небольшим количеством раствора,
- прижимая кирпич с выгребленным раствором к кирпичу, уложенному ранее.
- Затем кирпичи устанавливаются на раствор.
Затирка швов

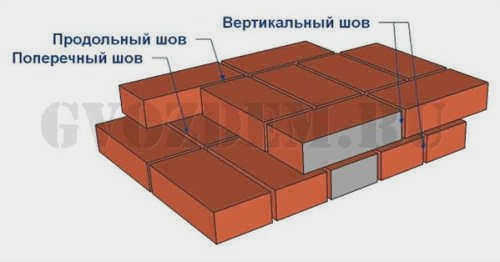

Для того чтобы обеспечить достаточную изоляцию раствора в швах и придать четкость внешнему рисунку кладки, применяется затирка швов. В этом случае кладочные работы выполняются с подрезкой раствора. Швы при расшивке швов имеют следующие формы
- треугольные,
- вогнутые,
- выпуклый,
- прямоугольный,
- округлые.
Например, вогнутые швы используются для создания выпуклых швов.
Для получения более качественных швов и снижения трудозатрат швы кладки расширяют до схватывания раствора, действуя следующим образом:
- С помощью щетки или тряпки очистите поверхность кладки от прилипших к ней брызг раствора;
- Расширьте вертикальные швы (3-4 ложка или 6-8 шайб);
- Расширьте горизонтальные швы.
Если вы планируете в будущем оштукатурить стены, то кладку следует штукатурить в полости, т.е. раствор должен быть на 10-15 мм ниже поверхности стены. Этот метод позволит штукатурке прочно сцепиться с поверхностью стены. © www.gvozdem.ru
