Необходимость определения размеров лестничных перил связана с поддержанием адекватных мер безопасности для находящихся внутри и снаружи здания людей. Ширина пролета и высота перил указаны в противопожарных нормах.
Требования ГОСТ и СНиП к металлическим лестницам
В строительной отрасли принято использовать стандарты ГОСТ для изготовления ответственных конструкций. Металлические лестницы и ограждения относятся к такому типу конструкций, поэтому при проектировании и производстве этих изделий используются специальные стандарты.
В нормативной документации и чертежах обязательно указываются требования к материалу, используемому при производстве лестниц, допустимые размеры и то, как изделия размещаются на плане здания.
Для описания условий производства и установки металлических лестниц и ограждений был разработан ГОСТ:

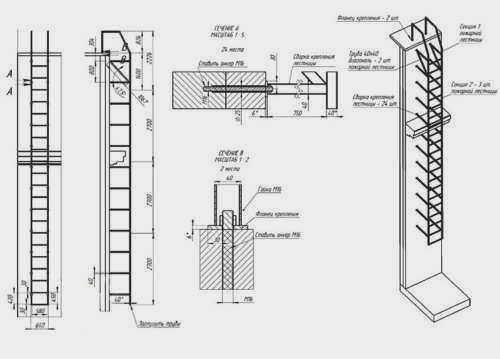

- ГОСТ Р 53254 – 2009. Сборник стандартов на изготовление и установку металлических пожарных лестниц и поручней для этих изделий на промышленных и инженерных сооружениях;
- ГОСТ 23120-78 Отражает стандарты на изготовление стальных лестниц;
- ГОСТ 25772 83. Предусматривает стандарты и конструктивные особенности для ограждений, применяемых на лестницах и перил на крышах и балконах;
- ГОСТ 26887-86. Нормативный документ позволяет определить характеристики приставных металлических лестниц, площадок, стационарных вертикальных изделий. Кроме того, в нем описаны стандарты на переносные лестницы из алюминия, которые используются для строительных работ.
ГОСТ 23120 78 стандартов
Данный нормативный документ предусматривает устройство площадок, ограждений и металлических лестниц. ГОСТ 23120 78 является обязательным при установке изделий при температуре наружного воздуха до -65 C o .
При установке этих изделий действуют следующие правила:
- элементы изделий должны выдерживать нагрузки в диапазоне 200-400 c;

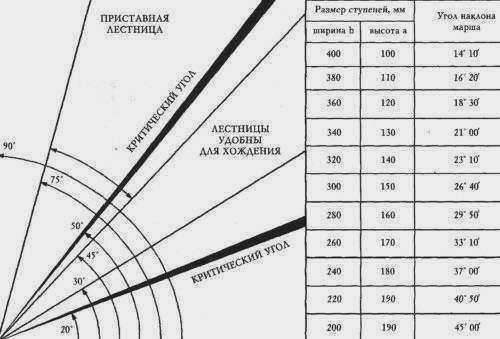

- угол наклона лестницы к противоположной стене должен варьироваться от 45 до 60 градусов;
- ширина ступеней варьируется от 500 до 900 мм при наклоне 45 град;
- ширина ступеней при наклоне 60 градусов варьируется от 500 до 700 мм;
- максимальная высота пандуса варьируется от 4,2 м при наклоне 45 градусов до 6,0 м при наклоне 60 градусов;
- высота поручней варьируется от 1 000 до 1 200 мм;
- конструктивные элементы, которые изготавливаются в мастерской, обрабатываются таким образом, чтобы не нанести травму тем, кто пользуется изделием;
- Для того чтобы нога не скользила по поверхности ступеней, их уклон не должен превышать одного градуса.
Минимальная требуемая высота перил
Стандартом для частного дома, офиса, магазина или административного здания является высота перил 90 см. Однако при выборе параметров конструкции для дома необходимо учитывать и средний рост. Чем выше человек, тем выше должна быть опора, иначе балюстрада не защитит от падения. Высота 90 см – это средняя высота с учетом роста взрослого человека и подростка – подходит всем. Однако этот параметр варьируется при формировании ограждений в разных учреждениях.
Для детей до 3 лет нормой считается высота 50 см, а для детей школьного возраста от 6 до 14 лет – 75 см. Однако в детских садах и школах такие низкие конструкции не устанавливаются по нескольким причинам:
- это небезопасно – дети могут легко перелезть через перила;
- в школах и детских садах перилами пользуются и взрослые.
Поэтому в таких учреждениях используются многоуровневые системы с несколькими (2-3) поручнями. Нижние – для детей, верхние – для взрослых. В школах стандарт высоты поручней был пересмотрен в сторону увеличения – здесь устанавливаются поручни высотой 120 см. Это сделано для защиты детей – ученики постоянно бегают, и перила защищают их от несчастных случаев. В таких учреждениях устанавливаются металлические конструкции как наиболее надежные и долговечные.
Особое внимание уделяется высоте лестничных перил в специализированных учреждениях. Если стандартная высота конструкции для школ составляет 120 см, то в учреждениях для особых детей требования более строгие – здесь этот параметр иногда достигает 180 см. Минимальная высота перил составляет 1,5 метра.
Более строгие стандарты применяются и к наружным пожарным лестницам. Согласно ГОСТу, высота перил не должна быть меньше 120 см. Эти стандарты необходимо учитывать при обследовании объекта после строительства. Эти стандарты также распространяются на лоджии и балконы, веранды и террасы.
Для внутренних лестниц в подъездах домов высота перил составляет 90 см, как в частном доме.
От чего зависит высота поручня?
Высота поручней для лестниц должна полностью обеспечивать безопасность тех, кто ими пользуется. Это главный принцип, которым руководствуются специалисты при формировании балясин. Эстетические соображения имеют второстепенное значение: в первую очередь необходимо рассчитать минимальные размеры для обеспечения общественной безопасности.
Помимо безопасности, важен также комфорт пользователя. Если человек не может правильно схватиться за поручень при подъеме, он не выполняет одну из своих основных функций. А их эстетическая сторона не имеет значения, так как конструкция становится бесполезной.
При определении оптимальных параметров поручней учитывается также высота проступи. Часто, чтобы повысить уровень безопасности, на более высоких болотах устанавливают более крупные перила. Однако это не обязательное требование, а лишь мера предосторожности. Нечто подобное иногда можно наблюдать в школах или детских садах.
Ограждения в учреждениях должны быть высотой не менее 1200 мм
Пункт 6.17* СП 118.13330.2012. Общественные здания и сооружения. Актуализированная редакция СНиП 31-06-2009 устанавливает следующие нормы: "Ограждения в зданиях детских дошкольных учреждений, школах и интернатах с помещениями первого класса, а также в детских поликлиниках и больницах, детских развлекательных учреждениях должны отвечать следующим требованиям: высота ограждений у лестниц, которыми пользуются дети, должна быть не менее 1,2 м, а в дошкольных организациях для детей с задержкой психического развития – 1,8 м или 1,5 м". у сплошных сетчатых ограждений; лестницы должны иметь поручни с обеих сторон, установленные в двух уровнях, – на высоте 0,9 м и дополнительные на высоте 0,5 м". Пункт 6.16* "В зданиях увеселительных, торговых, оздоровительных и спортивных учреждений и предприятий, где могут находиться дети дошкольного возраста, вертикальные элементы в ограждениях открытых лестниц должны иметь расстояние не более 0,1 м (горизонтальные перегородки ограждений не допускаются)". В ГОСТ 25772-83, пункт 1.3 мы также можем найти установленную высоту для ограждений детских учреждений не менее 1200 мм.

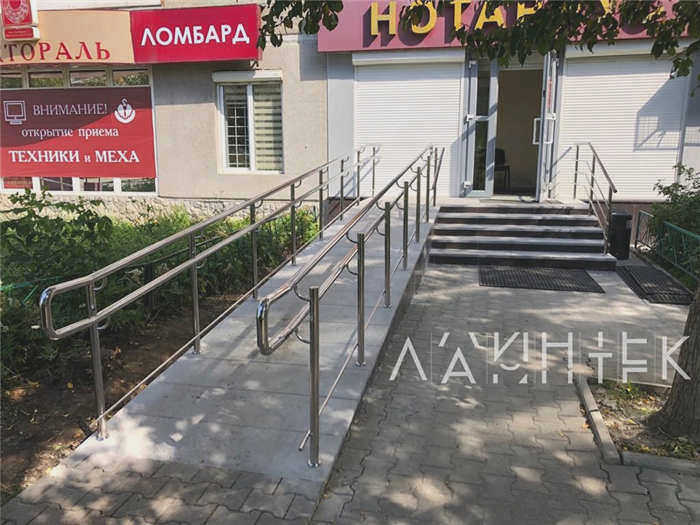

Высота пандусов и поручней для инвалидов
Согласно пункту 5.1.15 СП 59.13330.2016, "пандусы должны иметь двусторонние поручни с перилами на высоте 0,9 и 0,7 м". Тот же принцип применяется к поручням в санитарных помещениях, СП 59.13330.2016 п. 5.2.8.7. "Горизонтальная часть поручня (в случае парных поручней – верхняя часть поручня) должна находиться на высоте 850-900 мм от уровня пола ванны, а горизонтальная часть нижней пары поручней должна быть не более чем на 200 мм выше верхнего края ванны".
5 Основные размеры и габариты
5.1 Основные размеры и габариты лестниц, прямоугольных площадок и поручней должны соответствовать указанным на рисунках 1 – 4 и приведенным в таблицах 1 – 4.
1 – косоур; 2 – перекладина; 3 – кронштейн; 4 – кронштейн; 5 – ребро
* В соответствии с чертежами КМД.

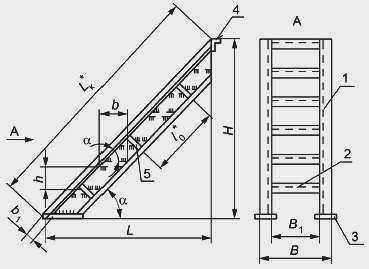

Рисунок 1 – Лестница (ML)
1 – балка; 2 – окантовка; 3 – обшивка; 4 – ребро
* В соответствии с чертежами КМД.
Рисунок 2 – Платформы (ПМ)
1 – раскос; 2 – поручень; 3 – средний поручень; 4 – боковая стенка
_______________
* В соответствии с чертежами КМД.

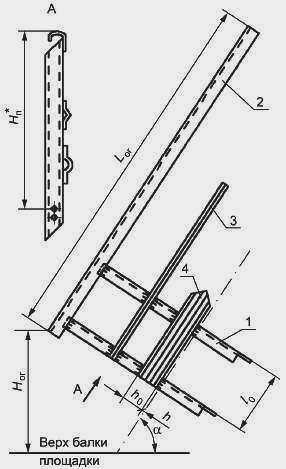

Рисунок 3 – Перила лестницы (LGB)
1 – раскос; 2 – поручень; 3 – средний поручень; 4 – боковой элемент
_______________
* В соответствии с чертежами КМД.

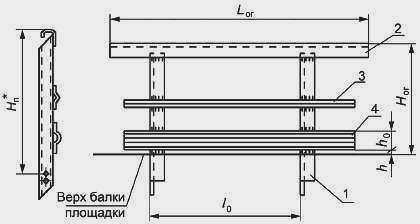

Рисунок 4 – Ограждение (SCG)
Требования к высоте перил и поручней
Для различных типов зданий и сооружений требования ГОСТа определяют специальные положения для обеспечения пожарной безопасности и удобства лестниц. Стандартные размеры указаны для следующих конструкций:
- лестницы, расположенные в жилых, общественных и промышленных зданиях;v
- лестницы в детских садах и других дошкольных учреждениях;
- перила балконов и лоджий;
- ограждения для открытых беседок, террас и веранд;
- пандусы для инвалидов.
(function(w, d, n, s, t) w[n] = w[n] || [];
w[n].push(function() Ya.Context.AdvManager.render( blockId: 'R-A-510923-1',
renderTo: «yandex_rtb_R-A-510923-1»,
асинхронный: true
>);
>);
t = d.getElementsByTagName("script")[0];
s = d.createElement("script");
s.type = "text/javascript";
s.src = "//an.yandex.ru/system/context.js";
s.async = true;
t.parentNode.insertBefore(s, t;)
>)(this, this.document, "yandexContextAsyncCallbacks");

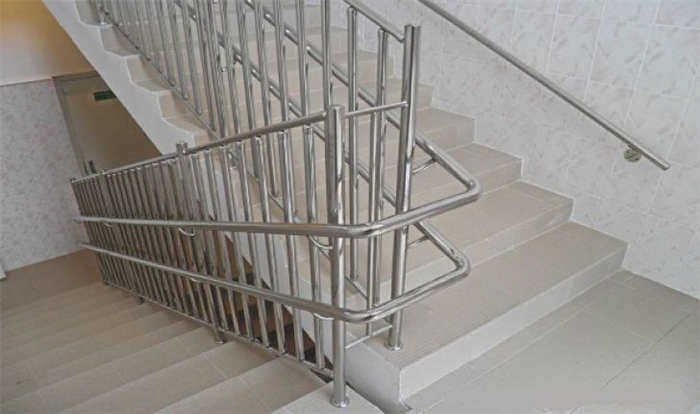

Лестница

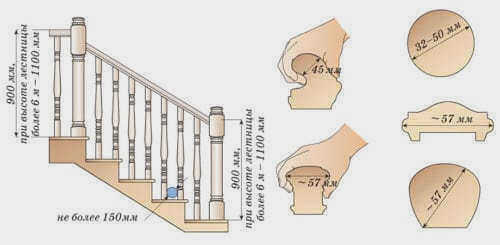

Расстояние от поверхности пола до верха поручня должно составлять 0,9 м – таковы требования к высоте поручней на лестницах. ГОСТ 25772-83 дает этот размер для частных домов, общественных и промышленных зданий, многоэтажных жилых домов и магазинов.
В некоторых общественных зданиях устраивают лестницы с тремя ступенями. Правила не требуют наличия перил, но при большом количестве посетителей рекомендуется оборудовать лестницу поручнями. Особых требований к высоте нет, но чаще всего она составляет от 80 до 90 см.
Балконы и лоджии
Высота балконных перил служит барьером, обеспечивающим безопасность людей, находящихся на верхних этажах жилых и общественных зданий. Минимальной высотой балконных перил считается высота 120 см и более. Это позволяет надежно защитить маленьких детей от случайного падения с балкона или лоджии.
Требования в зависимости от типа помещения
Детские сады и другие дошкольные учреждения
Лестничные поручни в этих учреждениях должны быть установлены на высоте 50 см. При большом количестве посетителей следует установить дополнительный поручень для взрослых на высоте 90 см.
В детских садах существует стандарт, определяющий расстояние между вертикальными поручнями. Расстояние между поручнями не должно превышать 15 см.
Школы
В школах устанавливают ограждения высотой 120 см в соответствии с требованиями ГОСТа, которые основаны на необходимости предотвращения случайного падения детей. Дети начальной школы очень активны на переменах, поэтому такой высокий барьер необходим для обеспечения безопасности.
Для специальных школ и учебных заведений для умственно отсталых детей ограждения лестниц должны быть выполнены из металлической сетки на высоте 1,5-1,8 метра.
Эвакуационные лестницы
Все здания выше одного этажа должны быть оборудованы такой конструкцией. Поручни для пожарных лестниц и путей эвакуации при пожаре должны быть на расстоянии 120 см от выхода.

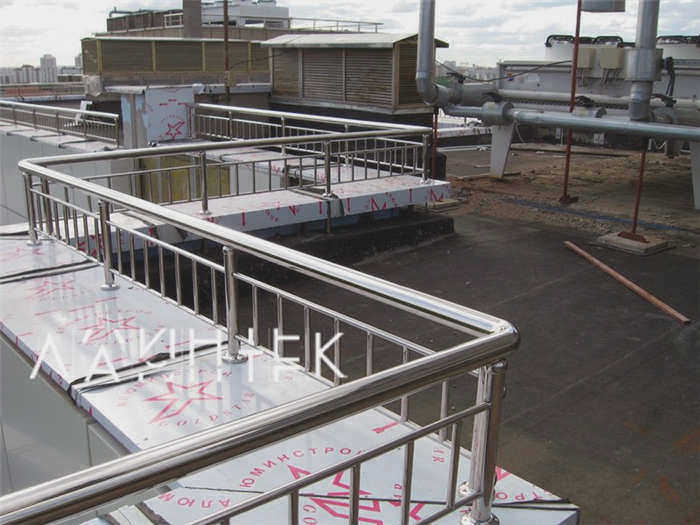

Внешние монтажные площадки
Эта конструкция требует поручней высотой 100 см и более.
Помимо вышеуказанных требований к высоте поручней, существуют нормы, регулирующие ширину поручня (от 30 до 70 мм) и расстояние между вертикальными стойками (не более 50 см).
