Что касается заземления насоса Baby pump. Поскольку насос находится в проводящей среде, которая служит заземлением, т.е. в воде, риск поражения электрическим током в случае повреждения изоляции насоса минимален. Поэтому специальное заземление погружного насоса не требуется.
Обзор водяного насоса "Родничок": конструкция, характеристики, принцип работы
Ищете надежный, недорогой, ремонтопригодный насос для бытового использования? Оптимальным вариантом будет модификация, способная справиться с разнообразными бытовыми задачами, не так ли?
Вы присмотрели водяной насос "Родничок", но сомневаетесь, сможет ли он подавать воду из колодцев и поливных скважин, осуществлять водоснабжение дома или откачивать затопленные помещения?
Мы поможем вам разобраться в этом вибрационном насосе – в статье подробно описаны его конструкция, технические характеристики, существенные преимущества и недостатки, особенности эксплуатации. Это позволяет использовать оборудование по назначению, гарантируя длительный срок службы без проблем и неисправностей.
Также в этой статье мы уделили особое внимание правильному подключению и вводу в эксплуатацию, снабдив материал наглядными фотографиями и видеообзором насоса.
Ассортимент продукции и производители
Изначально "Родничок" был разработан для промышленного применения. Однако, учитывая, что мощным насосам такого типа требуется много электроэнергии, разработчики решили ориентироваться на частного потребителя.
В результате они создали компактную модель вибрационного погружного насоса, которая до сих пор успешно используется в быту.
Сегодня официальным производителем классического насоса "Родничок" является УЗБИ – Уральский завод бытовых изделий, который выпускает две модификации насоса:
- "Родничок" БВ-0,12-63-У – модификация с верхним входом воды;
- «Родничок" БВ-0,12-63-У – вариант с нижним забором воды.
Обе модели могут быть оснащены питающим кабелем длиной 10 м, 16 м, 20 м или 25 м.
Насосы "Родничок" также производятся на московском заводе Зубр-ОВК" в Москве.который выпускает модель "Родничок" ЗНВП-300, мало чем отличающуюся от классических электронасосов производства УЗБИ.
Вибрационные погружные насосы для бытового использования, выпускаемые под маркой "Родничок", соответствуют ГОСТу и являются надежным, безопасным и долговечным оборудованием.
Учитывая, что "Родничок" – не такой известный и популярный насос, как "Малыш", подделки встречаются крайне редко.
Доступная цена насоса обусловлена простотой его конструкции и использованием только российских комплектующих для его производства.
Фотогалерея
Фото из
Недорогие, но очень надежные вибрационные насосы идеально подходят для забора воды из колодцев. Реже они используются в стационарных, автономных системах водоснабжения.

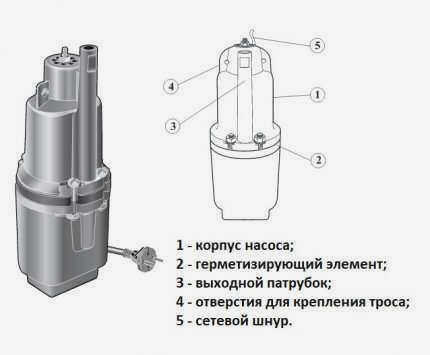

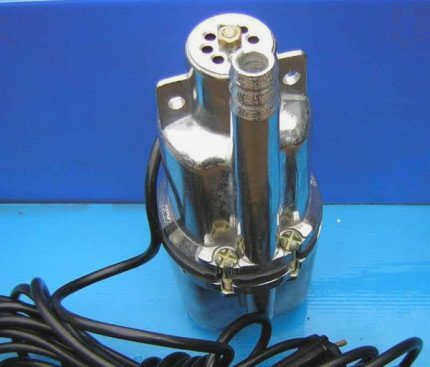

Насос легко устанавливается: напорная труба соединяется с патрубком насоса (1) через обратный клапан, а капроновая резьба пропускается через проушины (2).
Принцип работы
Конструкция и принцип работы насоса "Малыш" очень просты.

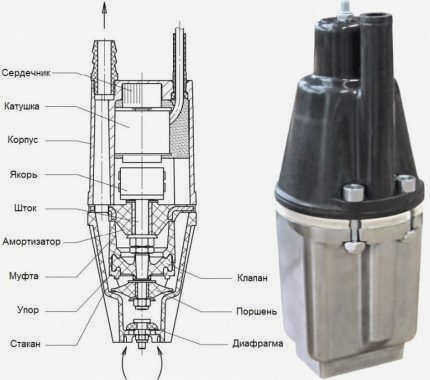

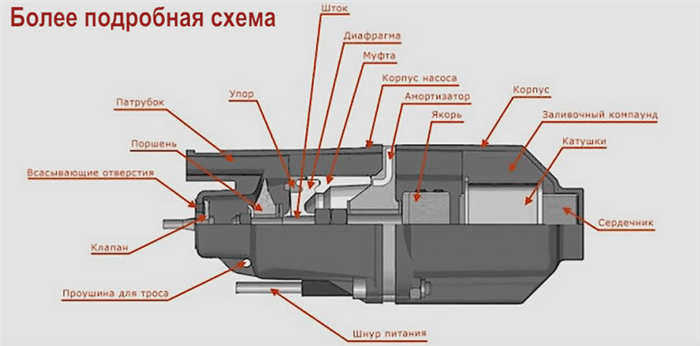

Основными компонентами агрегата являются электропривод сердечника, вибратор, две катушки и клапаны, которые могут быть расположены как в верхней, так и в нижней части корпуса.
Как и все вибрационные насосы, "Малыш" работает по принципу инерции.

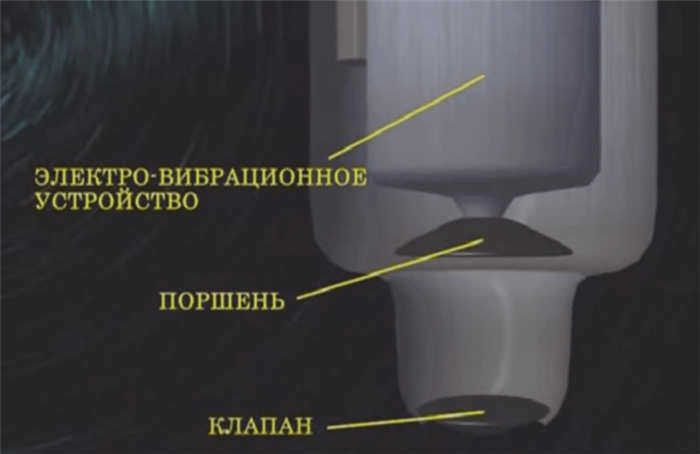

При подаче тока на электромагнитное устройство вибратор начинает колебаться с частотой 50 раз в секунду, каждый раз приближаясь к сердечнику и каждый раз удаляясь от него, встречая сопротивление амортизатора из гибкой резины.
Одновременно с вибратором происходит такое же возвратно-поступательное движение поршня, между его крайними положениями образуется пространство, в которое через впускной клапан под вакуумом поступает жидкость, смешанная с воздухом.
При обратном движении поршня впускной клапан закрывается, и смесь выбрасывается в систему водоснабжения через выпускное отверстие.
Модификации и особенности насоса "Малыш

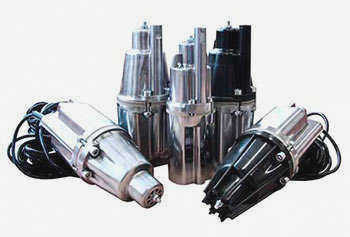

Помимо классической модели "Малыш", на рынке можно найти модификации, наиболее распространенными из которых являются "Малыш-М", "Малыш-3", "Малыш-К" и "Малыш-Е".
Классический "Малыш".
Базовая модель "Малыш" может использоваться для подъема воды из колодцев и неглубоких скважин с диаметром обсадной трубы более 100 мм, установка также способна перекачивать воду по горизонтали на расстояние до 150 метров.
Основные технические характеристики:
- Заявленная мощность – 245 Вт,
- Рабочее напряжение – 220 В,
- Частота – 50 Гц,
- Ток – 3,7 А,
- Рабочее давление – 0,4 мПа,
- Глубина погружения – 5 м,
- Система забора воды – нижняя,
- Высота подъема воды – 40 м (макс. 60 м),
- Производительность насоса – 430 литров/час при подъеме воды на 40 м,
- Производительность подъема воды – 1 м – 1 050 л/час, Производительность подъема воды – 1 м – 1 000 л/час,
- Вес – 3,5 кг,
- Размер – 225 мм в высоту и 99 мм в диаметре, что сопоставимо с размером средней дыни.
Важно: Базовая модель "Малыш" не имеет фильтра, шланга, кабеля, защиты от перегрева, реле давления и системы фильтрации.
Модель "Малыш-М"
Насос "Малыш-М" практически ничем не отличается от базовой модели, за исключением системы забора воды – у насосов "Малыш-М" есть верх. Возможны следующие модификации:
- Верхняя система забора воды, что позволяет использовать насос в источниках с высоким содержанием загрязнений,
- Ток – 3,4 А,
- Насос "Малыш-М" может иметь пластиковый корпус, что обозначается индексом "р".
Малыш-З.
Бюджетный вариант погружного насоса "Малыш" с верхним входом воды. Подходит для подъема воды из колодцев и абиссинских скважин с небольшим дебитом и диаметром более 80 мм. Отличается от классической модели следующими особенностями:
Обзор и отличия насосов
Существует три основные модели погружных насосов, которые несколько отличаются друг от друга по своим техническим характеристикам, а также по разным (верхним или нижним) системам всасывания воды, поэтому спектр их применения несколько различен.
Модификации погружных насосов с логотипом "Малыш" выпускаются как с нижним, так и с верхним забором воды. В зависимости от модели, они могут работать в скважинах с внутренним диаметром от 80 до 110 мм
Базовая модель: особенности и характеристики
Классический насос "Малыш" выпускается с нижним забором воды:
- он наиболее эффективен при подаче воды из открытых водоемов на большие расстояния,
- Он идеально подходит для осушения затопленных подвалов и погребов зданий,
- Он может откачивать воду до минимально возможного уровня.
С другой стороны, низкое расположение всасывающих труб означает, что в устройство могут попасть частицы песка, что может его повредить. Поэтому не рекомендуется использовать устройство в сильно загрязненных водоемах без установки специальных фильтров.
Базовая версия насоса "Малыш" поставляется с нижним входом воды. Чтобы предотвратить попадание мусора в пруд, рекомендуется устанавливать его на расстоянии не менее одного метра от дна пруда (+).
Насос с обозначением "K".по сути, такой же, как и "Малыш", но со встроенной дополнительной тепловой защитой.
В корпусе имеется термостат, который отключает агрегат в случае перегрева. Эта модель удобна тем, что ее можно оставлять без присмотра на достаточно длительное время, не опасаясь перегрева.
Конструкция и принцип работы насоса

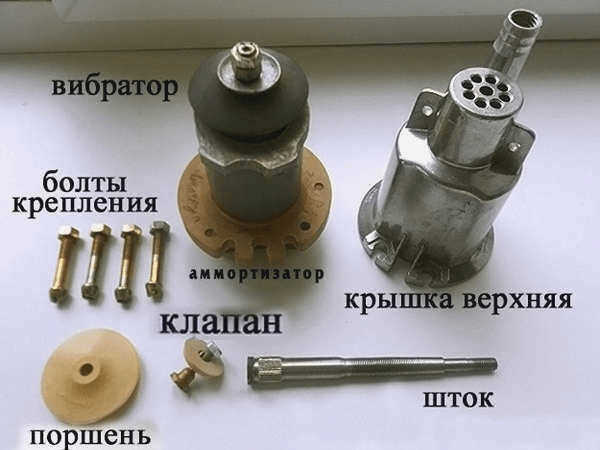

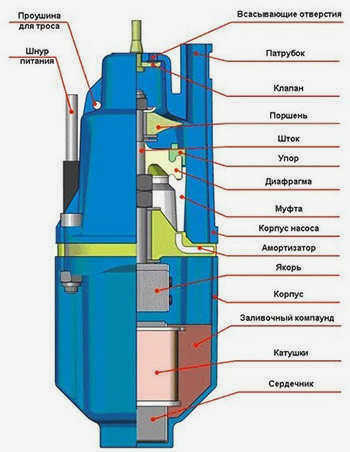

Конструкция насоса "Малыш" довольно проста и состоит из прочного герметичного корпуса, предотвращающего проникновение жидкости, внутри которого находится электропривод, включающий сердечник, две катушки, электрический кабель и вибратор.
В верхней (для насосов с верхним входом воды) или нижней (для агрегатов с нижним входом воды) части корпуса имеется клапан, который закрывает входные отверстия и обеспечивает свободный поток воды или вход при отсутствии давления.
Вибрационные погружные насосы с верхним входом воды более долговечны и реже выходят из строя, поскольку меньше подвержены засорению песком и илом в добываемой воде.
Работа насоса основана на использовании переменного тока, который под воздействием демпфера воздействует на якорь и поршень, приводя их в механическое колебательное движение и выталкивая воду в напорный патрубок.
Конструкция и подключение
Вибрационный насос Малыш состоит из герметичного корпуса с электроприводом и вибратором внутри. Входные отверстия модели закрыты клапаном. Работа устройства основана на переменном токе, который заставляет вибрировать якорь и поршень, проталкивая воду в сопло.
Причина популярности, которой заслуженно пользуется вибрационный насос "Малыш", заключается еще и в том, что с его помощью можно создать полноценную насосную станцию, которая является частью автоматической системы водоснабжения. Для этого необходимо добавить реле давления, аккумулятор давления и обратный клапан.
Реле поможет поддерживать нужный уровень жидкости, поскольку оно будет автоматически включать/выключать насос при изменении уровня воды. Насоса будет достаточно даже для автономного водоснабжения в доме отдыха, что позволит снизить расходы на водоснабжение.
Такое устройство обладает высокой надежностью, во многом благодаря проверенной конструкции. А если поломка все же произошла, то это совсем не проблема, так как благодаря широкому распространению запасных частей ремонт насоса Малыш сегодня не составляет труда.
Установка

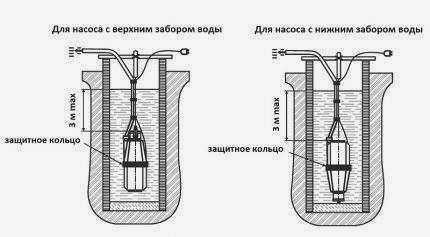

Очень важно правильно подключить насос "Малыш". Его рабочее положение должно быть вертикальным, без наклона. Погружной насос Малыш крепится с помощью прочного капронового кабеля, для которого на корпусе имеется прорезь. Для гашения вибраций к нижней части устройства следует подвесить пружинный груз.
Корпус насоса отделяется от обсадной трубы специальными гибкими втулками или просто широким кольцом из толстой резины. Электронасос нельзя опускать на трубу, так как это вызовет резонанс вибрации, что приведет к износу креплений. От дна до корпуса насоса должно оставаться расстояние не менее одного метра.
Технические характеристики и цены на насосы Малыш
Все модификации насосов "Малыш" работают от сети 220 В. Они могут быть погружены на глубину до 3 метров. Они выпускаются в нескольких вариантах, отличающихся длиной трубы, мощностью и высотой подъема.
В малодебитных скважинах допустимо более глубокое погружение. Скорость забора воды для всех моделей одинакова – 430 литров в час.
Малыш, Малыш-М имеют напор 40м-60м, Малыш-3 – 20м-25м.
Производительность увеличивается при работе без напора до 1 500 литров.
Электронасосы также различаются по размерам и производительности.
Мощность базовой версии "Малыш i M" составляет 240 Вт.
Его длина составляет 25,5 см, а вес – 3,4 кг. Мощность версии "Малыш-3" ниже – 185 Вт, длина устройства составляет менее 24 см, а вес – 2 кг.
Электронасосы Малыш и Малыш-М могут использоваться для подъема жидкостей из скважин диаметром более 100 мм на глубину до 40 м, а Малыш-3 предназначен для работы со скважинами диаметром более 80 мм на глубину до 20 м.
Основные преимущества
Водяной насос "Малыш" имеет следующие преимущества:
- Расположение всасывающих отверстий в нижней части корпуса в электронасосах "Малыш" позволяет перекачивать воду снизу.
- Верхнее расположение всасывающих отверстий в насосах Малыш-М, Малыш-3 позволяет эксплуатировать агрегат без присмотра, так как он не перегревается.
- Электронасосы также можно использовать для перекачки чистой питьевой воды.
- Они не требуют никакого обслуживания.
- Срок их службы длительный.
Видео о насосе "Малыш
Бытовые электронасосы используются для подачи воды на приусадебные участки и небольшие фермерские хозяйства. Универсальный погружной насос "Малыш" идеально подходит для использования в местах с низким потреблением воды. Свое название "Малыш" получил благодаря компактным, миниатюрным размерам и небольшому весу. Несмотря на небольшую производительность, погружной насос Малыш обеспечивает достаточное количество воды, в зависимости от высоты перекачки.
