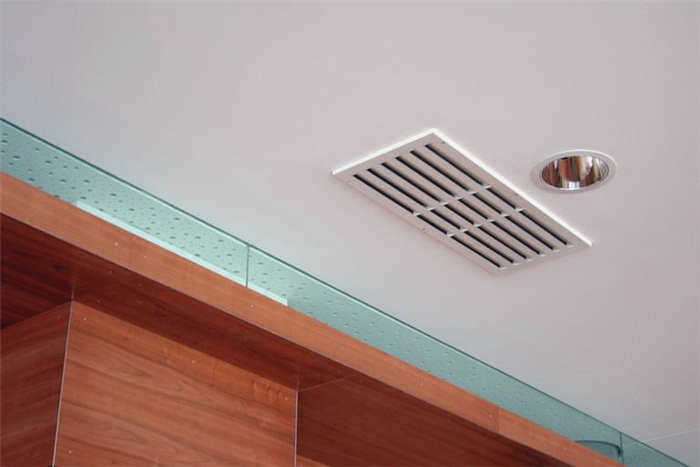

Для снижения скорости потока в вентиляционных каналах необходимо установить вентиляционные решетки.

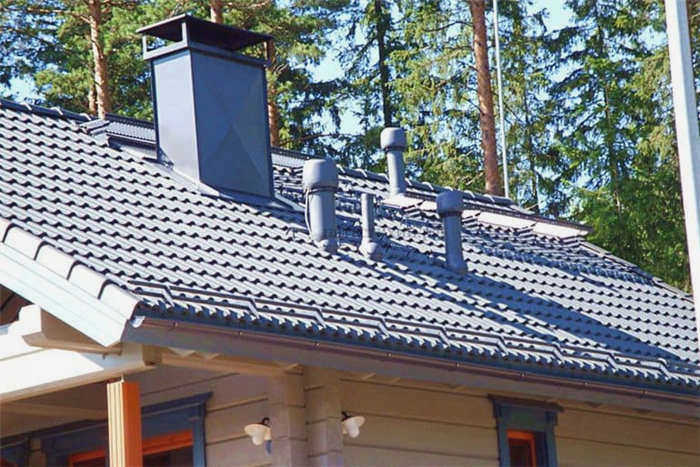

Как правильно рассчитать высоту вентиляционных труб над крышей согласно СНиП?
Комфорт и долговечность вашего дома во многом зависят от хорошо организованной вентиляции. Чрезмерная влажность может разрушить здание в течение нескольких лет. Одним из основных факторов вентиляционных систем является высота вентиляционных каналов над крышей. Она должна быть рассчитана в соответствии со строительными нормами и правилами. Отклонения от них приводят к неправильному воздухообмену, что может создать прецедент для нездорового климата в помещении и опасных заболеваний.
Наихудший сценарий – утечка угарного газа из дымохода в помещение. Рассмотрим основные аспекты определения высоты вентиляционной трубы над крышей в зависимости от типа здания, конфигурации крыши и других нюансов.
Почему частный дом нуждается в вентиляции
Жилые дома – это конструктивно закрытые помещения, надежно изолированные от внешней среды. Стены, двери и окна защищают помещения от осадков, горячего и холодного воздуха, пыли, животных и насекомых.
Однако такая изоляция от внешнего мира имеет свои побочные эффекты:
- Люди вдыхают углекислый газ, который в больших концентрациях вреден для здоровья. Если вы не избавитесь от него, плохое самочувствие будет наименьшей из ваших проблем.
- Постоянная сырость. Деятельность человека (стирка, влажная уборка, купание, приготовление пищи) неразрывно связана с созданием повышенной влажности.
- Накопление угарного газа от отопительных котлов. Это реальная угроза для жизни.
Неправильный расчет удаления отработанного воздуха из помещения приводит к возникновению сложных, а иногда и неразрешимых проблем.
Как регулируется высота вентиляционного выхода
Основной закон работы стояка, будь то вентиляционная труба или дымоход, заключается в том, что чем больше высота устройства, тем больше тяга в трубе и, следовательно, тем большее количество воздуха удаляется системой за пределы крыши. Проектировщики и большинство строителей при расчете высоты вентиляционной трубы над крышей руководствуются несколькими основными документами:
- СНиП № 41-01-2003, пункт 6-6-12, который регламентирует высоту дымоходов;
- СНиП № 2.04.05-91, который регулирует проектирование вентиляционных систем в старой редакции;
- СНиП № 7.13130.2009 – Методические рекомендации и принципы проектирования систем вентиляции и кондиционирования воздуха;
- СНиП № 2.04.01 определяет уровень вентиляционного выхода для канализационных стояков.
В последнем случае методика определения уровня вентиляционной трубы подробно описана в нормах СниПа:
- На плоской крыше высота вытяжной трубы, через которую отводятся канализационные газы, должна быть не менее 30 см;
- На наклонной крыше высота столба должна быть не менее 50 см от точки на крыше до усечения трубы;
- На поверхности крыши, используемой для работы или передвижения, выход вентиляционной системы должен находиться на высоте не менее 300 см над плоскостью крыши.
Согласно СНиП, выход вентиляции канализационных стояков должен находиться на расстоянии не менее 4 м от окон и воздухозаборников, что достаточно просто и понятно, поскольку речь идет о газах и парах, потенциально опасных для здоровья человека.
Примерно такой же подход использован в СНиП № 41-01-2003 при определении метода расчета высоты дымовой трубы над уровнем коньковой балки или горизонта плоской кровли.
Внимание. Методика расчета высоты вентиляционной трубы над крышей частного дома в СНиП не приводится, рассматриваются лишь общие рекомендации.
Как определить необходимую и достаточную высоту вентиляционной трубы
Отсутствие отдельной методики определения высоты вентиляционной трубы не означает, что такие расчеты не требуются или не нужны. Проще всего сделать вентиляционную систему по упрощенной схеме. Если следовать определению СНиП № 41-01-2003, то высота вентиляционного выхода должна быть:
- На плоской крыше – не менее 500 мм;
- На скатной крыше срез вентиляционного столба должен быть на 500 мм выше линии конька, на расстоянии не более 1500 мм от конька.
Вентиляционный выход может находиться на одной высоте с коньком, если его высота не превышает 3 м, в противном случае срез вентиляционной трубы не должен быть ниже условной линии, проведенной вниз к горизонту под углом 10o . Если рядом находится отопительный дымоход, то дымоход и вентиляционная труба должны быть подняты выше среза дымохода.
Чтобы проверить правильность этого приближения, можно произвести грубый расчет пропускной способности вентиляционного канала. Например, котел мощностью 16 кВт/ч производит примерно 140 м³ продуктов сгорания, а свежий воздух подается через выход дымохода площадью 200-220 см2.
Для достижения требуемой скорости смены воздуха 1,5-2 м³ в час для жилого помещения площадью 60 м² с высотой потолка 2 м расход воздуха составляет 150 м³, что означает, что при определенных обстоятельствах размеры и высота дымохода и вентиляционного канала примерно сопоставимы. Это сравнение довольно предварительное, но ясно показывает, что методы, по крайней мере, сопоставимы.

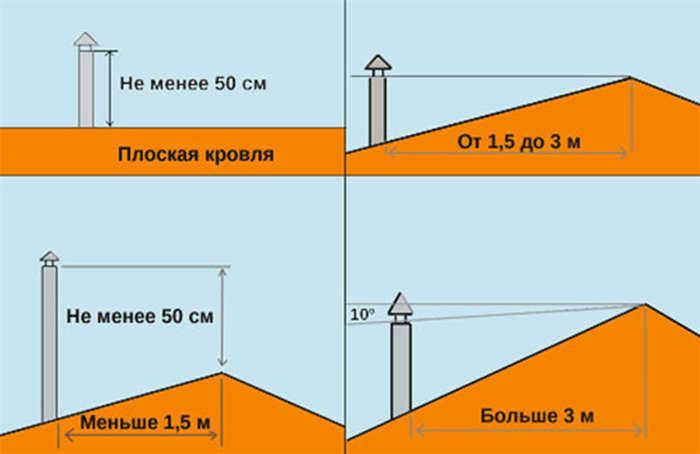

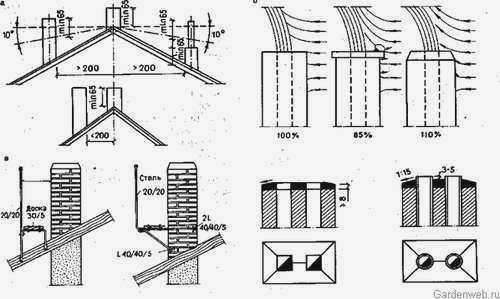

Расположение трубы по отношению к коньку

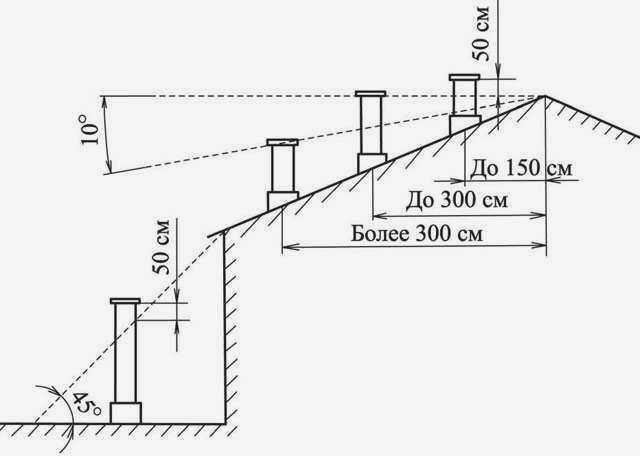

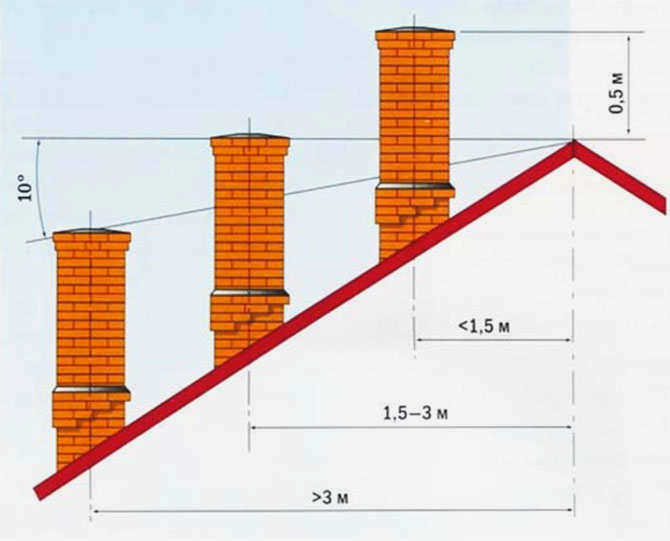

Если вентиляционная труба проходит по крыше менее чем в 1,5 метрах от конька, ее необходимо поднять над коньком еще на 50 см.
Труба не должна быть ниже конька соседнего здания.
Полезная информация: Каким должен быть уклон канализационной трубы и как его правильно рассчитать.
Если расстояние от конька более 1,5 м, но менее 3 м, высота вентиляционной трубы не должна быть ниже конька крыши.
Если вентиляционная труба находится на расстоянии более 3 м от самой высокой точки крыши, верх трубы должен находиться на пересечении линии, обозначающей уклон крыши 100.
Высота вентиляционной трубы и конструкция крыши
Высота вентиляционной трубы зависит от угла наклона крыши. Уклон крыши может быть односкатным, скатным или комбинированным.
- Для односкатных и скатных крыш высота вентиляционного канала рассчитывается в соответствии с нормативами, т.е. значение определяется расстоянием трубы от самой высокой точки крыши.
- Труба, установленная на плоской крыше, должна иметь высоту не менее полуметра.
- Для совмещенных крыш это значение рассчитывается с учетом разницы высот и с использованием конька в качестве отправной точки.
Важно доверить проектирование вентиляционной системы для сложных конструкций крыш профессионалам.
Огнезащита и высота вентиляционного канала
Помимо надлежащей изоляции конструкций, прилегающих к вентиляционному каналу, важно также учитывать материалы, использованные при строительстве. Если крыша выполнена из горючих материалов, а труба имеет отверстия, высоту трубы необходимо увеличить еще на 50 см, чтобы избежать воспламенения от искры, которая может попасть на кровлю.
Расстояние трубы от окон на крыше должно составлять 2 м и более.
Высокие строения и верхушки деревьев должны находиться на расстоянии не менее 6 м от трубы.
Соотношение диаметра трубы и высоты

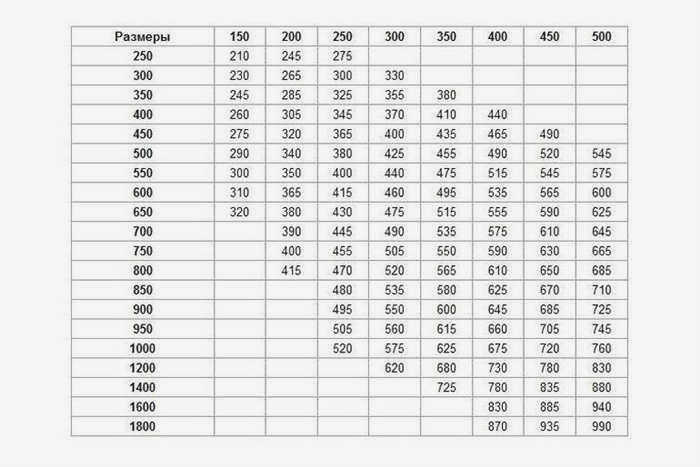

Размер сечения определяется по СНиП как соотношение ширины изделия (первый столбец) и его высоты (верхняя строка):

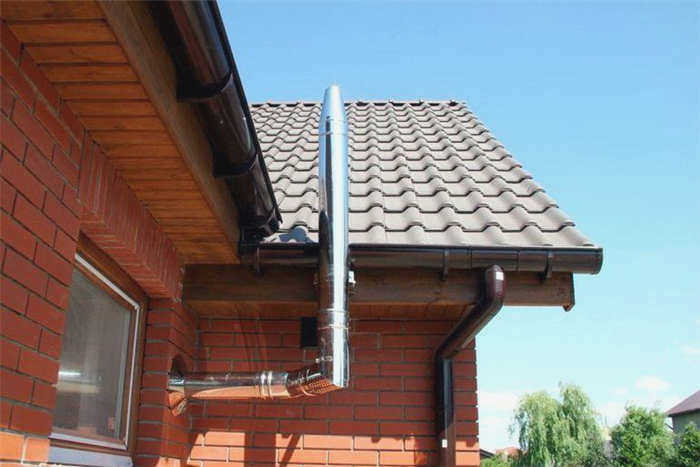

Вентиляционная труба и дымоход
Высота вентиляционной трубы и дымохода должна быть одинаковой, при условии, что они находятся на расстоянии не более 3 м друг от друга. В противном случае газы из дымохода будут попадать в помещение через дымовую трубу.
Если дымовая труба установлена неправильно по отношению к коньку, это может привести к потере газа в печи, что может иметь серьезные последствия.
Длина трубы
Все воздуховоды в здании соединены с вентиляционной трубой, по которой проходит воздух, выходящий через трубу наружу.

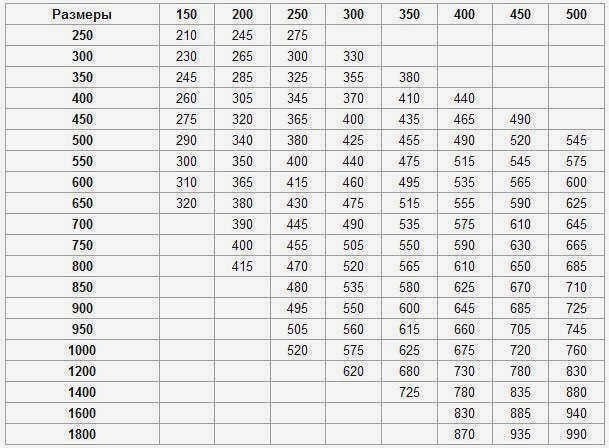

Чтобы рассчитать высоту этой трубы, необходимо знать ее диаметр и иметь специальную таблицу. В ячейках таблицы указаны значения сечений воздуховодов, а в левом столбце – ширина труб. Верхняя строка показывает, какой высоты должна быть труба при данном диаметре в миллиметрах.
Необходимо также соблюдать следующие предписания СНиП:
- Если дымоход и вентиляционная труба находятся рядом друг с другом, их высота должна быть одинаковой. Если это требование не соблюдается, дым от отопительного прибора может проникнуть в помещение.
- Если труба находится на расстоянии не более 1,5 м от конька, ее высота не должна превышать 0,5 м. Если труба находится на расстоянии 1,5-3 м от конька, ее нельзя располагать ниже.
- Если крыша плоская, труба должна располагаться не ниже полуметра.
При выборе вентиляционной трубы и определении места ее расположения важно также помнить, что она должна быть достаточно ветроустойчивой. Например, труба должна выдерживать 10-градусный шторм, а для этого ее вес должен составлять около 50 кг на квадратный метр площади. На рисунке показано, как рассчитать высоту вентиляционной трубы над крышей.
Для определения естественной вентиляции можно также использовать специальные программы. В этом случае процесс расчета значительно упрощается. Она включает в себя определение оптимального количества воздуха, поступающего в жилое или подсобное помещение соответственно. Программа также определяет следующие данные:
- средняя температура снаружи и внутри помещения;
- форма воздуховода;
- шероховатость стенок воздуховода;
- сопротивление движению воздуха.
Требования СНиП к воздушным каналам
Согласно требованиям СНиП, дымовые и воздушные каналы должны проверяться и очищаться
- перед началом отопительного сезона;
- не реже одного раза в 3 месяца (для комбинированных и кладочных воздуховодов);
- не реже одного раза в 12 месяцев (для асбестоцементных каналов и дымоходов, а также керамических труб и труб из жаропрочного бетона).
При первичном осмотре вентиляционных каналов и дымоходов проверяются материалы, из которых они изготовлены, наличие засоров в каналах и наличие отдельных дымовых и вентиляционных каналов. Нормы СНиП строго запрещают выброс продуктов сгорания через вентиляционный канал.
Владелец дома может чистить вентиляционные каналы только после получения инструкций и соответствующего инструктивного документа. Во время строительства вентиляционного канала домовладелец должен уведомить об этом организацию, обслуживающую здание. По окончании работ та же организация должна проверить и утвердить вентиляционные каналы.
Создание высококачественной системы, контролирующей влажность и обеспечивающей наилучшие условия проживания, – задача вполне выполнимая. Необходимо лишь правильно рассчитать параметры вентиляционных каналов.
