Вытяжной клапан вентиляции в стену

Выбрав высокотехнологичное устройство, легко добиться от вентилятора высокой эффективности, способности нагревать поступающий в жилище воздух, качественной очистки входящего потока от загрязняющих веществ.

Настенные приточные устройства

Комплект с круглым воздухозаборником и фильтром G3 и антивандальной решеткой. KIV-125 Airone может быть установлен во всех типах жилых и коммерческих помещений.

Характеристики
Отложить в сторону Отложить в сторону
Экономия
2 300 рублей за единицу
Решетка

• Алюминий
• Нержавеющая сталь

Длина трубки (мм)
В корзину В корзину
Быстрый просмотр
Сюжеты
Номер товара: 262295

Фильтр G3 в комплекте. Вентиляционный клапан Norvind Pro обеспечивает приток воздуха в соответствии с требованиями СП 60.13330.2012.

Особенности
Отложить Отложить
3 000 руб.
Перейти в корзину В корзину
Быстрый обзор
Изобилие
Артикул нет: 262296

Устанавливается над радиатором. Поставляется в комплекте с фильтром G3. Клапан Norvind Optima обеспечивает постоянную подачу воздуха комфортной температуры.

Особенности
Отложить Отложить
2 500 руб.
Перейти в корзину В корзину
Быстрый просмотр
Нет в наличии
Номер товара: 13211323

Характеристики
Отложить в сторону Отложить в сторону
Экономия
8,300 руб/шт
Длина трубки (мм)
Заказ
Наши менеджеры свяжутся с вами для согласования условий заказа
Быстрый просмотр
Изобилие
Номер товара: 262695

Устанавливается под окном. Фильтр G3 входит в комплект. Norvind City обеспечит постоянную подачу воздуха в соответствии с правилами SP 60.13330.2016.

Преимущества настенных воздухозаборников

• Монтаж занимает не более 40 минут и не представляет никакой сложности, поэтому его можно выполнить самостоятельно – достаточно установить прибор в стену, и он начнет работать без подключения к сети и дополнительных манипуляций.
• Установка клапана возможна даже после ремонта
• Фильтры не нужно постоянно менять, достаточно очищать их раз в год или по мере необходимости
• Компактный, минималистичный и незаметный клапан впишется в любой дизайн (воздуховод или морозильная камера требуют больше места).
• Тихая, незаметная работа и лучшая звукоизоляция по сравнению с оконными заслонками
• Доступная цена
• Автономная вентиляция предотвращает образование конденсата, плесени и грибка в помещении

Важно!

При установке настенного приточного клапана наличие вытяжного клапана в квартире или доме обязательно.

Когда необходим приточный клапан?

В связи с массовой заменой деревянных оконных систем на пластиковые конструкции эффективность естественной вентиляции заметно снизилась. Если через микроскопические щели между деревянными створками воздух с улицы мог легко проникать в помещение, то герметичные пластиковые конструкции исключают такую возможность. В такой ситуации скорость движения воздуха значительно снижается, что негативно сказывается на микроклимате жилища.

Помимо снижения уровня комфорта, недостаточный воздухообмен может привести к более серьезным проблемам, таким как

1. Повышенная концентрация углекислого газа – Высокая концентрация углекислого газа при отсутствии кислорода приводит к ухудшению общего самочувствия, сонливости, вялости и раздражительности. Помимо снижения производительности, многие люди испытывают повышенную восприимчивость к вирусным заболеваниям.
2. Накопление аллергенов – В плохо проветриваемых помещениях процветают болезнетворные микроорганизмы. Они могут вызывать аллергические реакции.
3. Неприятные запахи – При низкой скорости воздухообмена в квартире задерживаются запахи от приготовления пищи, людей, животных и т.д.
4. Избыточная влажность впитывается всеми деревянными поверхностями, ускоряя процессы коррозии металлических изделий.

Установка приточного клапана легко решает эти проблемы.

Приточный клапан помогает решить проблемы обеспечения комфортных условий в помещении. Дополнительный приточный клапан увеличивает скорость циркуляции воздуха

Основная задача приточного клапана – обеспечить бесперебойную подачу свежего воздуха извне. Это решение подходит в тех случаях, когда система вентиляции здания не справляется со своей функцией и требуется дополнительная подача воздуха.

Особенности конструкции и принцип работы

Изучая информацию о том, какую модель приточного клапана выбрать, где установить устройство, важно сначала разобраться в конструктивных особенностях, а также в принципе работы устройства.

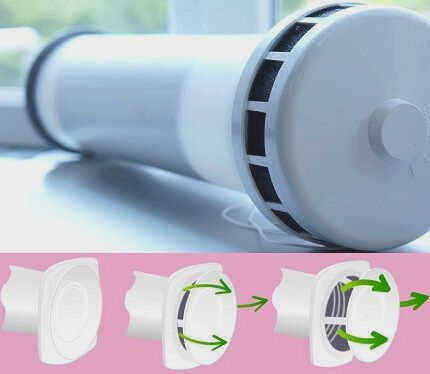

По сути, клапан представляет собой цилиндр, оснащенный системой фильтрации и шумоподавления.

Конструкция приточного клапана элементарна. Для установки устройства не требуется специальных навыков. Однако небольшое устройство способно обеспечить комфортные условия, здоровую атмосферу в квартире многоэтажного дома, частном доме

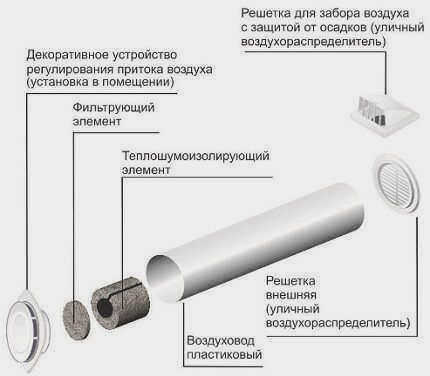

Ниже мы подробно рассмотрим основные компоненты приточного клапана:

• Воздуховод приточного клапана. Он выглядит как пластиковая трубка диаметром 6-14 см. От этого параметра зависит пропускная способность клапана, т.е. максимальный объем воздуха, который может быть выпущен в жилище. Труба подает воздух снаружи в помещение.
• Решетка вентилятора может различаться по внешнему виду и функциональности. Самый простой вариант – это алюминиевая или пластиковая решетка, которая предотвращает попадание в жилище грязи и крупных насекомых. Более продвинутые модели обеспечивают защиту от осадков, оснащаются москитными сетками, защищающими от мошек, комаров и москитов.

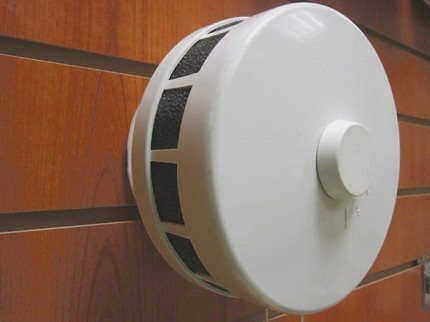

• Заголовок (регулятор интенсивности) – это элемент, закрывающий клапан изнутри. Он обеспечивает регулирование подачи воздуха и отличается привлекательным внешним видом. Размер, форма и расположение отверстий для подачи воздуха в клапан могут отличаться в разных моделях.

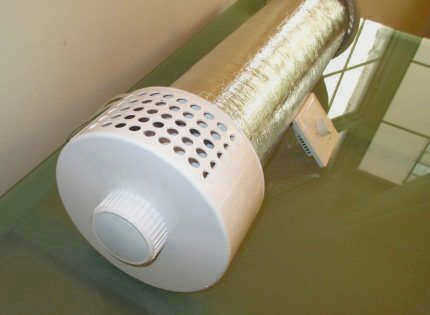

• Тепло- и звукоизоляция клапана. Чтобы стена, соприкасающаяся с канализацией, не промерзала зимой, пластиковую трубу по всей длине облицовывают изоляционным материалом. Часто изделие имеет форму рукава.
• Настенный вентиляторный фильтр. Материал располагается в коллекторе и предотвращает попадание пыли, пыльцы и других аллергенов в дом. Вентиляторы оснащены вентиляционным колпаком, который предотвращает попадание пыли, пыльцы и других аллергенов в квартиру.

Конструкция и принцип работы

Конструкция вентиляционного клапана довольно примитивна. Устройство состоит из цилиндрического корпуса диаметром 6-14 см. Внутри клапана находится тепло- и звукоизоляция, а также фильтр.

Внешний вид может отличаться в зависимости от производителя. Некоторые "приточки" оснащены дополнительными компонентами и функциями. Например: датчик температуры, контроль влажности, вентилятор, пульт дистанционного управления.

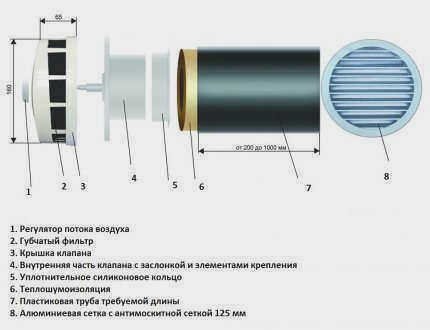

Отдельные компоненты типичной конструкции заслонки выполняют следующие функции:

1. Воздуховод. Воздуховод транспортирует воздушные массы извне в помещение. Диаметр воздуховода в значительной степени определяет пропускную способность клапана приточного воздуха. Этот компонент обычно изготавливается из пластика.
2. Вентиляционная решетка. Размещается снаружи стены и защищает внутренние элементы от мелких животных, осадков и грязи. Оптимальный материал – алюминий. Некоторые модели оснащены москитной сеткой из полимерного волокна.
3. Тепло- и шумоизолирующий вкладыш. Проходит по всему воздуховоду и защищает стену от промерзания, тем самым снижая уровень шума на дороге.
4. Фильтрующий элемент. Очищает всасываемый воздух от пыли.
5. Устанавливается на внутренней стороне стены. Устанавливается на внутренней стороне стены. Пластиковый коллектор оснащен ручкой для регулирования потока воздуха.

Многие производители оснащают клапан уплотнительным кольцом с заслонкой. Обе детали расположены на внутренней стороне стены и останавливают порывы ветра.

Аргументы за и против

Приточный клапан в стене, как и любое другое устройство, имеет явные преимущества и недостатки.

Аргументы в пользу вентилятора:

1. Снижается частота открывания/закрывания окна. Это продлевает срок службы оконной фурнитуры и экономит время.
2. Производительность вентиляционных клапанов, установленных в стене, превышает производительность оконных "воздухозаборников" и может достигать 60-70 кубических метров в час.
3. Устройство частично устраняет загрязняющие вещества и фильтрует воздух с улицы.
4. Есть возможность регулировать поток воздуха в зависимости от сезона и потребностей конкретного дома.
5. Устройство имеет компактные размеры – внутренний короб практически незаметен на стене и может быть скрыт за шторой.
6. По сравнению с обычной вентиляцией через окно, работа настенного клапана не сопровождается потерей тепла.
7. Приток воздуха улучшает работу вытяжки – влажный отработанный воздух удаляется быстрее.

Система работает автономно – заслонка управляется разницей давления снаружи и внутри помещения.

Вентиляционные клапаны стоят относительно недорого. При желании простейшую модель устройства можно изготовить из доступных материалов своими руками

Отрицательные стороны использования вентиляционных устройств

• необходимость проделывания сквозного отверстия в стене – в какой-то мере нарушается целостность конструкции;
• несоблюдение технологии монтажа может привести к промерзанию стены или воздуховода;
• в случае сильных морозов приточный воздух может вызвать понижение температуры внутри здания.

Некоторые люди отказываются от установки настенного демпфера из-за необходимости сверлить конструкцию. Эта работа требует от исполнителя определенных навыков. Для обеспечения эффективной вентиляции необходимо регулярно очищать фильтр устройства.

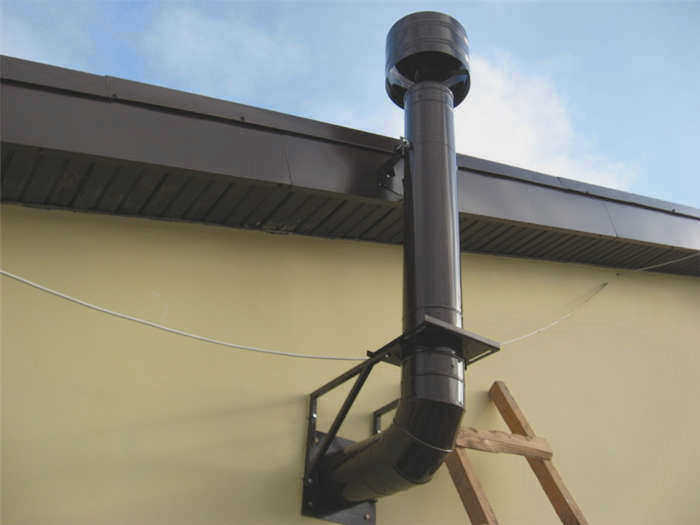

Устройство и работа вытяжки через стену в частном доме

Климатологи давно доказали, что при герметично закрытых дверях и окнах в квартире одного-двух человек за 10 часов уровень углекислого газа может достигнуть 2000 ppm. Для комфортного самочувствия человека допустимо не более 700 ppm. В большинстве случаев дискомфорт и усталость после пробуждения вызваны недостатком кислорода в воздухе.

Приточная вентиляция направлена на устранение всех сопутствующих проблем. Ее принцип заключается в удалении воздуха из помещения и поступлении воздуха извне. Естественная тяга возникает, когда между двумя сторонами стены существует разница в температуре и давлении. Эти условия не всегда достаточны для эффективного воздухообмена. Поэтому каждый воздухозаборник может быть оснащен вентилятором с соответствующим сечением. Клапаны могут быть установлены в любом помещении: в коридоре, на кухне, в туалете, в ванной комнате.

Расчет необходимой мощности и размера вентиляционной системы

Профессиональный расчет мощности оборудования естественной или принудительной вентиляции – сложный и длительный процесс, требующий специальных знаний. Для монтажа бытовой системы используется упрощенная схема, в которой необходимо объяснить только 2 показателя.

1. Диаметр воздуховода. Для жилых комнат достаточно выбрать любое из трех сечений: 100 (для маломощных вентиляторов), 125 (для агрегатов средней мощности) и 150 мм (для скоростной принудительной вентиляции).
2. Производительность вентилятора. Согласно СНиП, общий воздухообмен в жилом помещении должен составлять не менее 3 раз в час. Объем помещения (и, соответственно, воздуха в нем) необходимо умножить на 3, чтобы получить требуемую производительность устройства.

Форма воздуховода влияет на мощность вентиляции. Он должен быть прямым и сквозным. Отверстие, расположенное под углом или под наклоном, будет забирать не менее 7% мощности вентилятора.

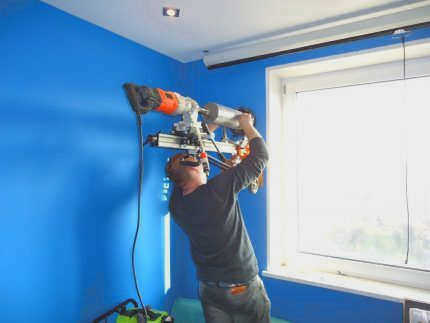

Существует только одна конфигурация для установки настенных приточных устройств: сквозное отверстие в стене, в которое устанавливается воздухозаборник. Стоимость такой вентиляции напрямую связана с ценой приточной установки. Если ее должен устанавливать профессионал, вам придется заплатить за его услуги. Однако в большинстве случаев домовладельцы устанавливают настенную вентиляцию самостоятельно.
