Перед покупкой строительных материалов для внешнего дымохода необходимо учесть мощность прибора. В зависимости от этого следует выбирать сечение дымохода.
Монтаж многослойного дымохода: как построить и установить своими руками
Вы мечтаете об экономичном, безопасном и теплом доме? Тогда обратитесь к современным технологиям, которые умело сочетают в себе многовековой опыт, изобретательность и порой совершенно неожиданные технические решения. Хорошим примером тому является двух- и трехконтурный дымоход, утепленный изнутри. Кто бы мог подумать несколько десятилетий назад, что такой дымоход вообще возможен? И такой дымоход действительно имеет массу ценных преимуществ, важно лишь сделать все по правилам печника, не отступая от них ни на йоту.
Правильная установка многослойного дымохода начинается с проектирования дома. Только составив чертеж, можно правильно выполнить все требования противопожарных норм, и тогда ничего не придется переделывать или даже переделывать. Если дом или баня уже построены, то расчеты должны быть максимально точными. Наш совет: если вы решили сделать такой дымоход самостоятельно, подойдите к этому со всей ответственностью – они делают это сами.

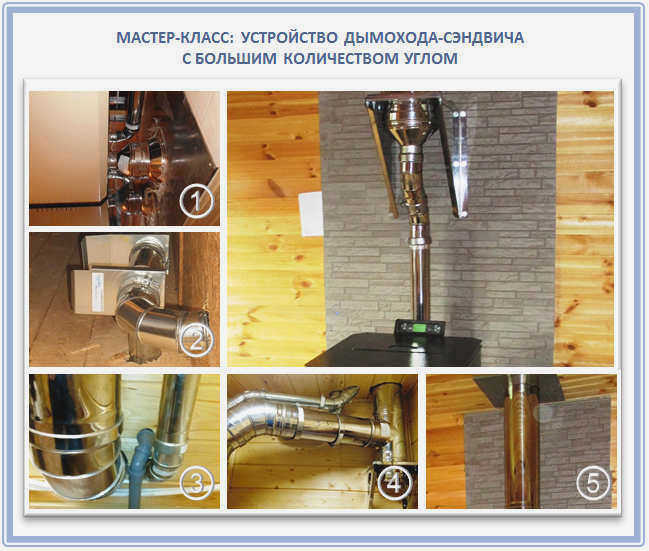

Монтаж многослойного дымохода
Кратко о преимуществах. В частном домостроении России наиболее распространенным является слоистый дымоход, хотя выбор достаточно широк. Все дело в конструкции такого дымохода, которая обещает простоту использования и безопасность.
Перед установкой вы увидите, что такой дымоход представляет собой две трубы разного диаметра, которые вставляются друг в друга, а пространство между ними либо открыто, либо заполнено негорючей изоляцией. Дымоход характеризуется высокой скоростью монтажа, малым весом всей системы, абсолютно гладкими внутренними стенками, хорошей тягой и минимальным образованием сажи.
А теперь самое главное: нельзя устанавливать дымоход без специальной подготовки. Для этого существует так называемый паспорт – документ, который вы получаете при покупке такого прибора. Там обычно есть схема и подробная инструкция по установке.
В этом видео показано, как правильно установить слоистый дымоход и обеспечить его нормальную работу:
Если ваш дымоход – сложное устройство, вам нужно будет позже показать его специалисту, чтобы убедиться в его надежности и практичности:
Как сравнить варианты
Вопрос следует перефразировать следующим образом: Какой способ установки более целесообразен – через крышу или через стену. И здесь становится понятно, что общего решения быть не может, проблема решается индивидуально. Самый простой способ сделать это – сравнить два варианта установки, а для этого нужно определить их преимущества и недостатки.
Если хотите, вы можете проявить творческий подход и получить визуальный ответ. Для этого поставьте плюс (+1) к каждому плюсу и минус (-1) к каждому минусу. Затем сложите их и сравните итоговые значения для каждого типа установки.
Этот метод не является точным, поскольку отдельные плюсы и минусы могут иметь разный вес в глазах хозяев. В этом случае каждому элементу можно присвоить два балла. Такая наглядность поможет принять более взвешенное решение.
Нередко в уже построенном доме возникает проблема с расположением дымохода. Это означает, что возникает необходимость модификации существующего дымохода. Дополнительной задачей является минимизация ущерба, а затем визуальное сравнение поможет определить и оценить степень необходимых изменений.
Размещение стального дымохода внутри дома
Многие люди считают, что установка дымохода внутри дома является наиболее выгодным решением. Часто это действительно так, о чем свидетельствуют следующие аргументы:
- Продукты сгорания не охлаждаются. Дымовые газы внутри дымохода не подвергаются резкому охлаждению. Конденсат выпадает в умеренных количествах, поэтому образование сажи и разрушение материала дымохода не форсируется.
- Стабильная естественная вентиляция. Тяга является важным условием работы и безопасности системы, и многое зависит от формы трубы – чем меньше перегибов, тем стабильнее тяга.
- Конденсатосборник не подвержен замерзанию, что также положительно сказывается на надежности.Чем меньше перегибов, тем стабильнее тяга и ниже риск замерзания, что также положительно влияет на надежность и долговечность системы.
- Характеристики подпорной стенки. Это значительное преимущество, поскольку стена остается герметичной: нет щелей, и теплоизоляция не нарушается.
- Более длительный срок службы дымохода. Внутреннее расположение делает дымоход более устойчивым, так как его можно закрепить как можно ближе к выходу дымохода. Выступающая часть надежно крепится к крыше, снижая ветровую нагрузку и возможность давления снега.
- Тепло от трубы согревает воздух в доме, пусть даже незначительно.Это не может не радовать добросовестных хозяев.
- Классический дымоход на крыше выглядит аккуратно и естественнои не привлекает ненужного внимания.
- Экономия. Вы можете сэкономить на изоляции трубы, на отделке, на креплении, по сравнению с фасадным вариантом, и сумма будет значительной.
- Удобный монтаж. Если у вас есть доступ на крышу, то, скорее всего, вы сможете обойтись без строительных лесов и использовать простую лестницу.
- Экономичное крепление .. Для крепления конструкции используются существующие строительные элементы; крепеж из нержавеющей стали можно заменить более дешевым.
- Удобное техническое обслуживание .. Погода не станет препятствием для чистки дымохода.
Преимущества и недостатки сэндвич-труб
- Слой теплоизоляции предотвращает нагрев внешней трубы до критической температуры.
- Компактность и универсальность использования.
- Гладкая поверхность внутренней оболочки увеличивает тягу дымохода.
- Недорогой по сравнению с керамическим материалом.
- Рабочая температура до 850 градусов (для сравнения, одноконтурные трубы 500 0 ).
- Простой монтаж.
- Повышенная пожарная безопасность жилища.
- Простота обслуживания по сравнению с дымоходом из цельной трубы (меньше сажи).
- Не создает дополнительного шума при тяге дымохода.
Единственным недостатком многослойной конструкции является снижение герметичности через длительный период времени. Из-за резких изменений температуры воздух может проникать в стыки между секциями.
Технические характеристики многослойной трубы
- Материал. В качестве изоляционного материала в основном используется базальтовое волокно (минеральная вата). Этот вид изоляции устойчив к воздействию высоких температур и химических веществ. Минеральная вата обладает отличными тепло/акустическими изоляционными свойствами и укладывается толщиной 30-60 мм. Благодаря своим противопожарным свойствам ламинированные трубы можно использовать в домах, построенных из любого материала. Для внутренней оболочки используются более дорогие сплавы с высокой степенью термостойкости.
Внутренний слой ламинированной трубы обычно изготавливается из оцинкованной стали, а наружная труба может быть выполнена из меди, латуни, нержавеющей стали и т.д. Область применения и цена зависят от материалов сплава, различных сплавов и толщины теплоизоляционного слоя.

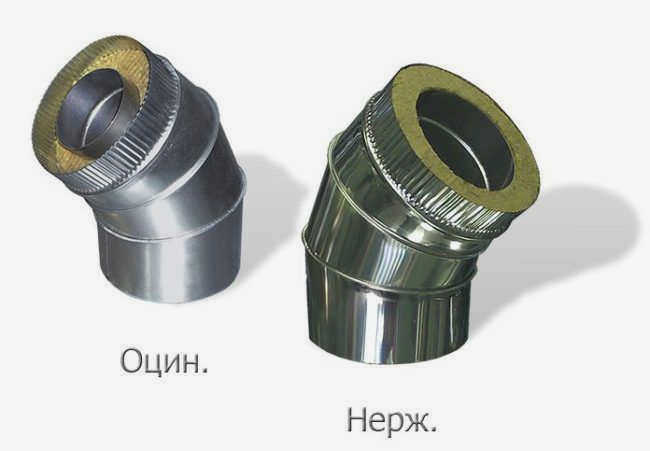

Сэндвич-трубы из оцинкованной и нержавеющей стали
- Тип соединения. Элементы сэндвич-труб соединяются двумя способами: с помощью гофрированных кромок и раструбов. Преимуществом гофрированного соединения является простота монтажа, но для обеспечения герметичности требуется большое количество герметика, что увеличивает стоимость дымохода. При раструбном соединении высокая степень герметичности достигается за счет более широкой фаски с одной стороны трубы. Преимуществом является высокая степень герметичности, что делает дымоход пригодным для газовых котлов. Недостатком является сложность установки и необходимость очень точной подгонки всех деталей.

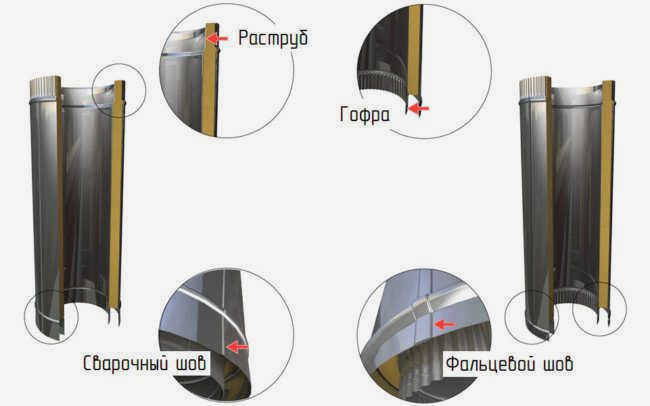

Типы многослойных соединений труб
Общие требования к монтажу
Для того чтобы добиться правильного выхода дымовой трубы, ее можно установить самостоятельно. Однако при этом необходимо учитывать технологические нормы. В зависимости от сечения дымовой трубы мощность отопительного прибора может быть разной. Если параметры минимальны, тяга будет хуже. В то же время продукты сгорания будут выходить медленнее.
Размещение трубы внутри дымохода
Чтобы обеспечить хорошую тягу, следует обратить внимание на круглую трубу дымохода. Следует избегать большого количества изгибов. Минимальная высота составляет 5 метров. Если для покрытия используются горючие материалы, следует дополнительно использовать искрогаситель.
Важно обеспечить хорошую вентиляцию вблизи котла. Изгибы не должны иметь угол 90 градусов.
Преимущества и возможные недостатки
Прежде чем проводить дымоход через пол, необходимо рассмотреть преимущества и недостатки прибора.
К преимуществам относятся:
- экономия места внутри помещения;
- можно установить после постройки здания, а не на этапе строительства – идеально, если вы хотите переделать здание;
- простота ухода и обслуживания;
- минимальные строительные работы;
- легкая регулировка и изменение тягового усилия;
- повышенная пожарная безопасность;
- отсутствие изменений в целостности стропильной системы – не требуется дополнительных отверстий;
- идеальные показатели безопасности с точки зрения утечки токсичных газов.
Однако эта конструкция имеет и некоторые недостатки:
- дополнительная изоляция от тепла;
- низкая эффективность;
- из-за большой высоты может потребоваться установка дополнительных специальных капельных молдингов. В некоторых случаях может быть нарушен внешний вид здания.
Разница между установкой дымохода в деревянном и кирпичном доме
Проведение дымохода через стену в деревянном и кирпичном доме имеет одно ключевое отличие. В случае с деревянным зданием ответственность за установку конструкции возрастает, поскольку пожароопасность здесь во много раз выше.

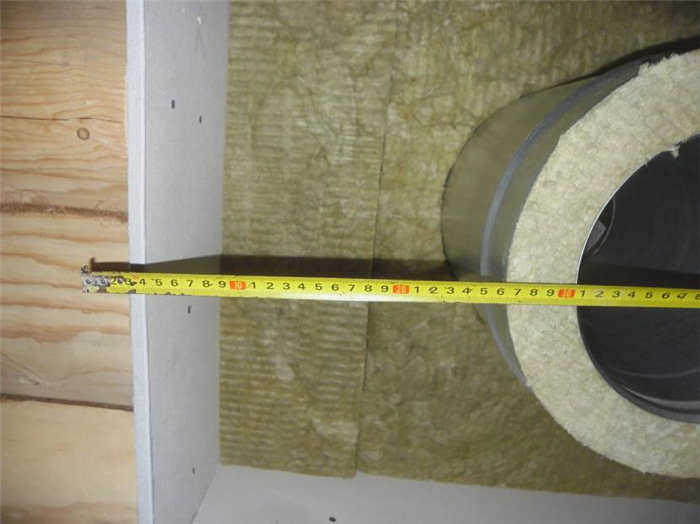

Участок, который будет находиться в непосредственной близости от дымохода, должен быть защищен огнезащитным средством. Также нелишним будет соблюдение противопожарных норм в отношении расположения дымохода. В деревянном доме он должен находиться на расстоянии более 25 см от защищенной стены и 50 см от незащищенной стены.
В качестве защиты часто используется специальный экран. Дымоход по всей высоте закрывается стеной из кирпичной кладки. В качестве дополнительной изоляции используются асбестоцементные плиты.
Особенно важно уделить внимание изоляции стены в той области, где находится выход дымохода. Этот участок может быть оштукатурен, покрыт керамогранитной плиткой, камнями или листовым металлом.

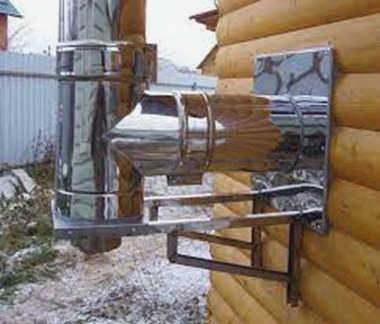

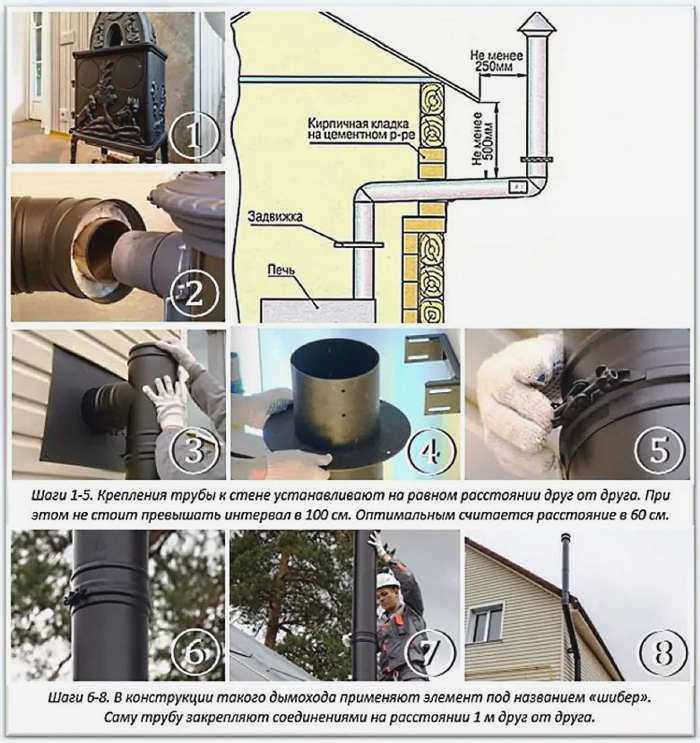

Установка дымовой трубы через стену

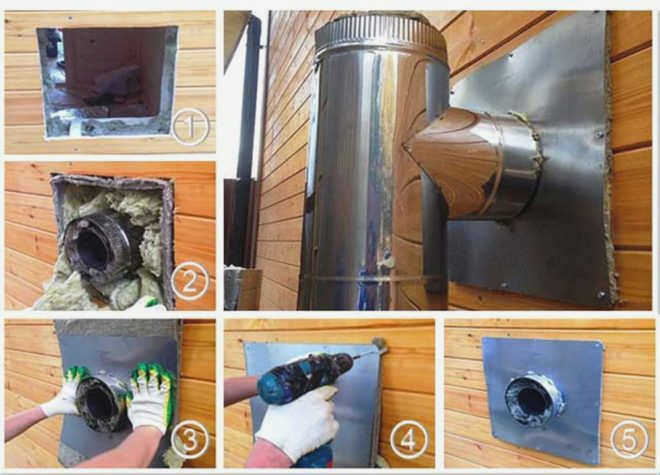

- Отметьте место, где дымоход будет проходить через стену.
- Отметьте высоту дымохода и места крепления к стене. Все тщательно проверяется. Особенно важно соблюдать правила, когда дымоход проводится через стену в деревянном доме.
- С помощью перфоратора проделайте отверстие в стене в месте установки горизонтального элемента.
- Изолируйте отверстие дымохода в стене огнеупорными материалами, такими как асбестовое полотно или огнеупорная пена.
- Вставьте в отверстие коробку из огнеупорного материала.
- Горизонтальный конструктивный элемент закрепляется на месте.
- Труба вставляется в раструб.
- Для герметизации и уплотнения стыков используется термостойкий силикон.
- Зазоры заполняются фольгированной минеральной ватой.
- Для закрытия внешних соединений используются коробчатые пластины.
- Устанавливается тройник. Его нижняя часть предназначена для установки конденсатосборника со съемным резервуаром, который необходимо регулярно очищать.
- Прикрепите кронштейн. Кронштейн крепится с помощью расширительных болтов. Обеспечьте максимальную прочность, так как вся вертикальная конструкция будет опираться на кронштейн.
- Соедините стальные трубы вместе. Это делается путем вставки одной части в другую. Убедитесь, что труба идеально вертикальна, проверив ее с помощью спиртового уровня.
- Укрепите стыки с помощью клипс и герметика.
- Устанавливайте соединители на расстоянии (в среднем) 1 метр, но если этого недостаточно, можно делать это чаще.
- Колпак дымохода (защитный металлический "зонтик") устанавливается на верхнюю часть дымохода, чтобы предотвратить попадание воды и мусора в дымоход.
Если дымоход установлен правильно, то при запуске системы в дымоходе должна быть тяга. Проверьте это зажженной спичкой. Если тяга хорошая, пламя будет направлено в сторону дымохода. Если проверка прошла успешно, значит, все сделано правильно.
