Оптимальным соотношением цены и качества для забора будет лист, маркированный буквой "С". Например, С8, С10, С20, С21, С44, где цифры обозначают высоту волны.
Забор из профлиста своими руками: пошаговая инструкция по строительству забора
Если вы хотите защитить свой участок от посторонних глаз, то забор из профлиста – эффективный и недорогой способ сделать это. Такой забор выглядит современно и привлекательно, а при правильной установке может прослужить десятилетия без замены и ремонта. Построить забор из профлиста своими руками может каждый, необходимо лишь прислушаться к рекомендациям специалистов и тщательно соблюдать последовательность действий.
В нашей статье мы расскажем, с чего начать строительство забора, дадим советы по выбору и расчету материалов и приведем пошаговую инструкцию по возведению забора.
Создание эскиза и чертежа забора
Сначала создается эскиз, который представляет собой свободный рисунок будущего забора, без точных размеров и деталей. На этом этапе необходимо выбрать один из возможных вариантов ограждения: сплошной забор или сегментный. В зависимости от выбранной модели будет отличаться расход материала и способ сборки всей конструкции.
Основные особенности конструкции указаны на предварительном эскизе. Выберите место расположения въездных ворот и калитки, положение забора относительно зданий и элементов ландшафта участка.
Отметьте точки перепада высот на неровной поверхности, чтобы учесть необходимую высоту листов. Рассчитайте стоимость профилированных листов, основных и промежуточных стоек и балок, исходя из количества прямых участков. Для секционного забора необходимо ввести размеры секций.
Затем создается точный чертеж, который представляет собой проект конструкции. На чертеже должны быть указаны точные размеры и расстояния, все соответствующие данные, а также необходимые примечания, пояснения и ссылки.
Согласно установленной технологии, расстояние от земли составляет 0-150 мм. Если имеется небольшой уклон 3-5%, то панели устанавливаются с перепадом высоты 150 мм. В остальных случаях перепад рассчитывается индивидуально.
Составление плана

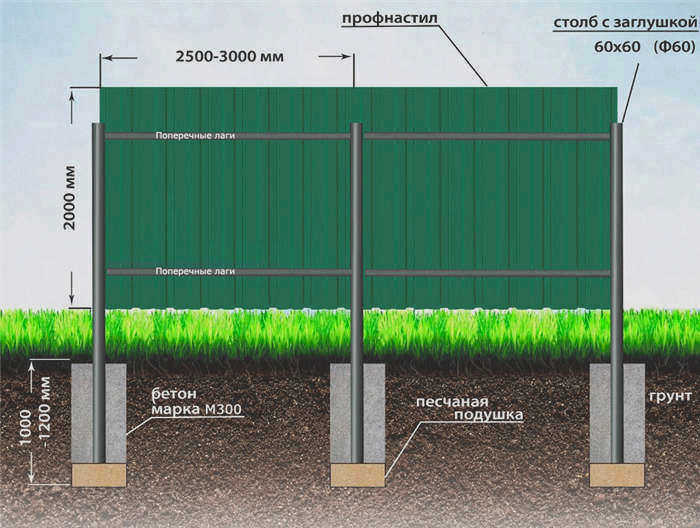

Первый шаг – нарисовать на листе план забора со всеми размерами. Это даст вам лучшее представление о том, как будет выглядеть ограждение, и позволит рассчитать количество материалов. Ниже приведена примерная схема расположения забора.
Согласно схеме, потребуется две секции ограждения:
- Опорные столбы с крышками высотой 3 м – 3 шт.
- Профнастил высотой 2000*3000 мм – 2 шт. Можно взять один лист 2000*6000 мм или пять листов 2000*1200 мм.
- Поперечные балки длиной 3 м – 4 штуки. Если высота забора будет более 2 метров, вам понадобятся 2 дополнительные балки, чтобы на одну секцию приходилось 3 балки.
- Песок.
- Бетон для заливки столбов.
- Количество деревянных кольев для каждой опоры.
- Крепеж.
Следуя этой схеме, вы можете рассчитать общее количество строительного материала в зависимости от длины устанавливаемого забора. В данной статье мы рассмотрим установку забора на примере этих двух секций.

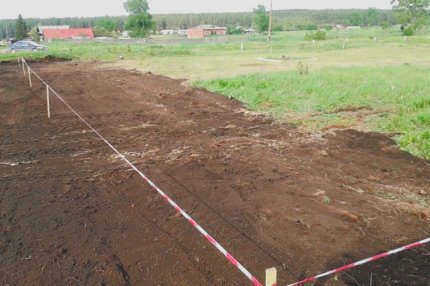

1 Подготовьте участок, а затем разметьте его

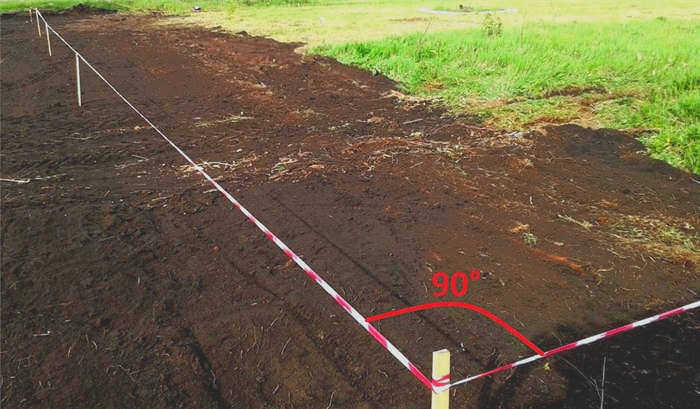

Прежде всего, необходимо очистить от мусора, травы и камней участок, где будет установлен забор. Затем разметьте конечные точки по периметру предполагаемого забора. Если забор будет квадратным или прямоугольным, сначала следует разметить углы.
Как получить угол 90°? Вам понадобится лазерный уровень, способный проецировать луч в нескольких плоскостях. Поместите его на один из углов, где будет установлен столб (опорная стойка), и спроецируйте луч в обоих направлениях. Таким образом, с помощью лазерного уровня вы сможете отметить все точки, где будут стоять крайние столбы, и вбить в эти места колья.

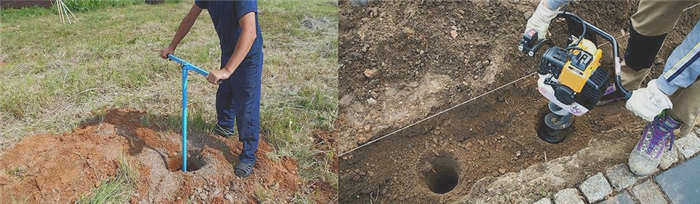

Ручной бур дешевле, но для работы с ним требуется много усилий. Если у вас 3-4 секции забора, вы можете все сделать вручную, но если у вас забор длиной 50 м и более – лучше использовать специальную машину. Хорошим выбором для бурения большого количества отверстий для столбов является машина Maxcut MC 55 с диаметром инструмента 30 см – хорошая модель.

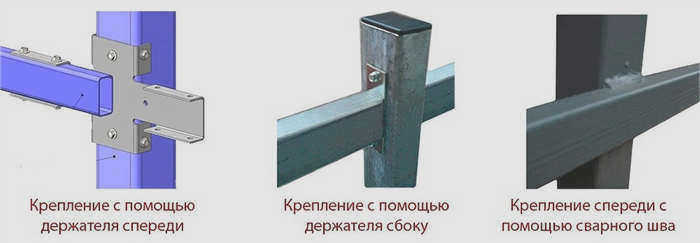

Первые два метода требуют использования специальных пластин и дополнительных крепежей. Преимущество этого вида крепления в том, что при необходимости ограждение можно демонтировать. Однако время установки значительно дольше, чем при сварке.
После установки балок можно приступать к креплению профилированных листов.
Шаг 1: Проектирование забора из профлиста: эскиз и чертеж
Забор из профлиста – это сложная конструкция, которая включает в себя:
- Столбы (2), установленные в отверстие в земле (1), которое бетонируется и заполняется песчано-гравийной засыпкой (4).

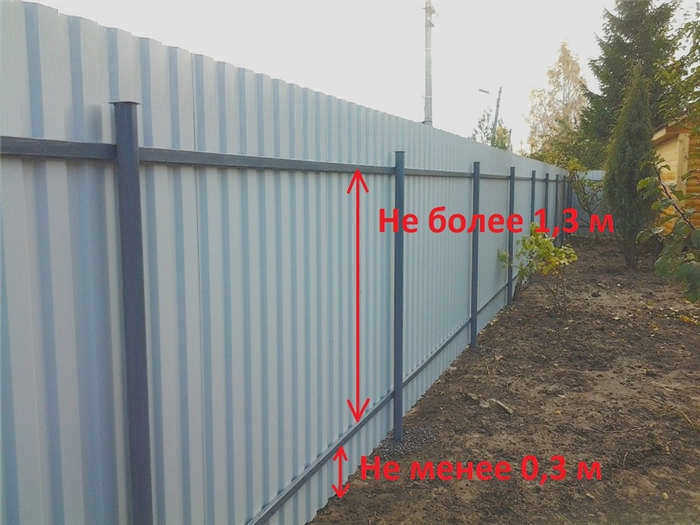

- Балки (5), соединяющие столбы. Если высота до 1,5 м, достаточно 2 балок сверху и снизу. Если высота забора превышает 1,5 м, необходима дополнительная балка посередине.
- Профилированные листы (6), которые крепятся к поперечным балкам саморезами. Чтобы повесить ворота или калитку, столбы необходимо оснастить петлями.
Из каких элементов состоит забор?
Для того чтобы рассчитать необходимое количество материалов и обеспечить долговечность забора из гофрокартона, сначала нужно составить эскиз. Это примерный эскиз:
- Где будет расположен забор, с учетом входов, расположения ворот, зеленых зон на участке, рельефа земли и т.д.
- Обратите внимание на изменения высоты вдоль земли, чтобы определить, где потребуются более короткие или более длинные листы.
- Размеры отдельных прямых участков, их высота и длина.
- Точки крепления столбов: основные и промежуточные столбы.
- Длина секции – для сегментных ограждений. Она кратна 1, 1,5 или 2 профильным листам.
При установке ограждения из трапециевидных листов следует учитывать, что расстояние от земли до нижнего края листа может составлять 0-150 мм. Если уклон составляет до 3%, то разница между листами составляет 150 м. При более крутых перепадах рельефа перепад высот следует определять индивидуально.

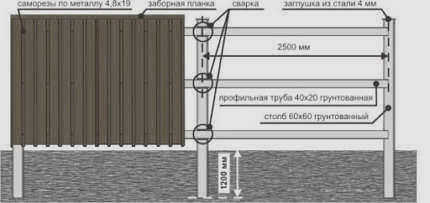

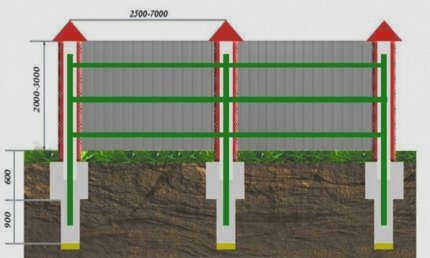

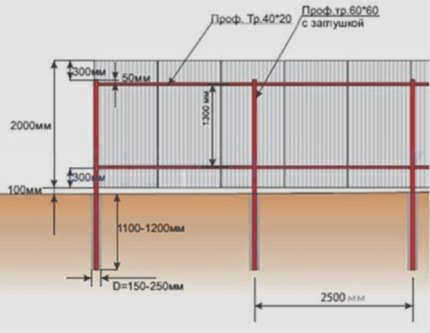

Пример чертежа забора из профлиста
Шаг 2 – Подготовка материалов
Профилированные листы. Палубные доски с маркировкой "С", иногда "НС", используются для ограждений. Важно, чтобы на листах не было капиллярной канавки – она нужна только на крыше.
Доски настила для ограждений
Опоры (столбы). Они могут быть изготовлены из любого материала: дерева, камня, металла. Однако самыми простыми и дешевыми являются металлические столбы в виде круглых или прямоугольных труб. Удобнее использовать специальные сборные опорные столбы. Они имеют "пятку" для опоры на песчаную подушку, отверстия для крепления досок настила и верхнюю крышку.
Столбы (колонны) со специальными соединителями для профнастила
Поперечные балки. Оптимальными являются балки размером 40х40х2 мм или 40х20х2 мм. Балки из дерева не подходят, так как они гниют в месте крепления.
Квадратные поперечные балки

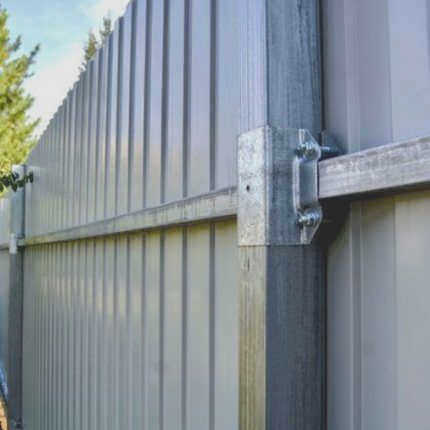

Планка – держатель доски настила (кронштейн). Необходима для установки каркаса забора несварным методом. Используется в сочетании с метизами.
Пластина – скоба для крепления обрешетки к стойкам.
Крышки для столбов ограждения (стоек). Уплотняют конец столба и предотвращают попадание влаги и осадков.
Пластиковые колпачки для столбов

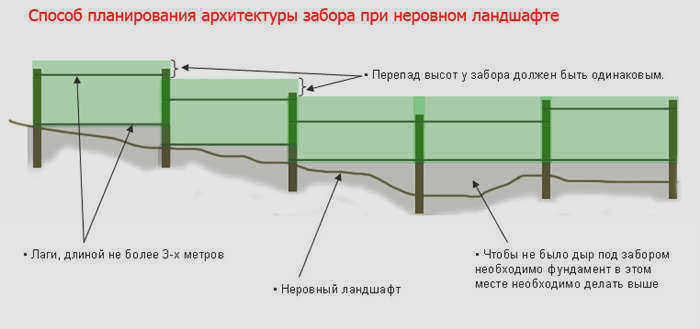

Конструкция забора на наклонной местности
Территория, которую необходимо оградить, не всегда бывает достаточно ровной. Если забор устанавливается на наклонной местности, то правильно построить его без чертежа будет довольно сложно.

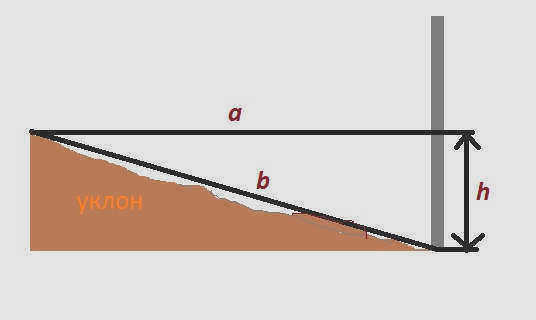

Угол наклона может быть показан на чертеже после проведения простых измерений. Проведите прямую горизонтальную линию от самой высокой точки местности до строго вертикального столба, установленного в самой низкой точке будущего забора, так, чтобы столб и натянутая к нему веревка (леска, проволока) образовали прямой угол (см. фото).
Затем полученные измерения: высоту столба от земли до пересечения с проложенной линией (h) и длину линии (a) можно перенести на бумагу в удобном масштабе и начертить контрпрямоугольник (b). Теперь просто поверните треугольник на 180°, чтобы получить примерную диаграмму уклона, по которой можно спроектировать будущий забор.
Конечно, реальный уклон будет более сложным, и глубину столбов придется регулировать, чтобы они опускались через равные промежутки времени. Однако этой схемы достаточно, чтобы рассчитать оптимальное расстояние между столбами и размер шага, на который забор должен равномерно опускаться (подниматься).
Совет: Если уклон резко меняется или длина забора очень большая, разделите измерения на несколько удобных участков, а затем перенесите их один за другим на схему. Также можно скорректировать и выровнять участок путем обратной засыпки.

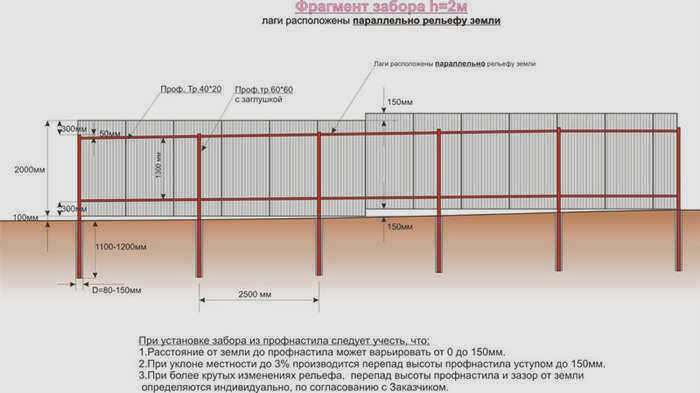

Если уклон относительно пологий, можно использовать другой чертеж. Здесь балки располагаются параллельно склону. Это позволяет сделать большие секции забора (около 7-8 метров в линию).
Чертежи ворот из профилированного листа
В дополнение к забору забор из профнастила обычно дополняется воротами и/или калиткой. Ворота должны быть спроектированы в соответствии с шириной автомобилей, которые должны в них въезжать. Если ворота выходят на узкую улицу, где трудно развернуться, их лучше расширить.

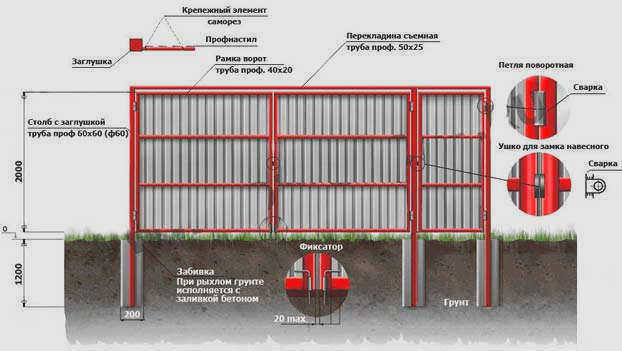

- Вот схематический рисунок секционных ворот и калитки. Такая конструкция хорошо сочетается с типичным забором (см. фото 1). Рама обеспечивает дополнительную устойчивость и защиту от деформации, но если вы планируете пропускать на территорию высокие транспортные средства (грузовики, тракторы), они могут не пройти под рамой.

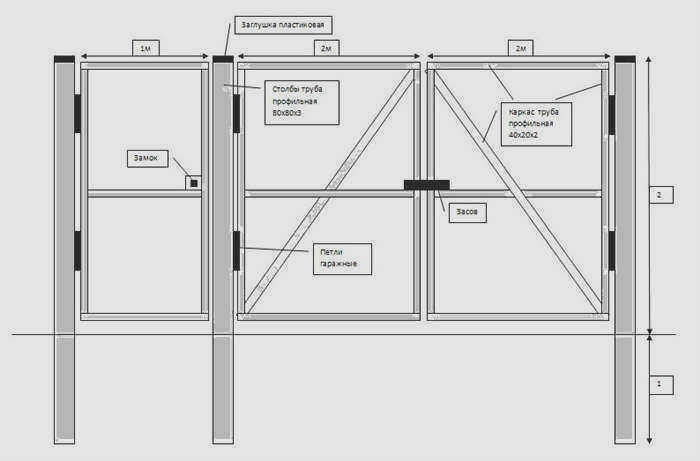

- На схеме ниже показаны ворота из профилированного листа и бескаркасные ворота с интересной схемой каркаса. Обратите внимание, что для столбов вам могут понадобиться более тяжелые профилированные трубы (80х80 вместо 60х60).
Приведенные в статье конструкции заборов и ворот можно смело адаптировать под собственные требования. Если вам не подходят размеры материалов, не волнуйтесь. Теперь их можно заказать и отрезать до нужной длины прямо с завода. Самое главное – не забывать 7 раз проверять собственные расчеты и чертежи.
