Зачем нужен обратный клапан на водонагреватель

Замена предохранительного клапана на водонагревателе производится в определенной последовательности. Что необходимо сделать:

Содержание

Обратный клапан водонагревателя: какой нужен и почему

От правильной установки электрического накопительного водонагревателя (бойлера) зависит не только срок службы оборудования, но и безопасность жильцов. В этом заключается серьезность вопроса. А правильная его обвязка – это предохранительный клапан для водонагревателя на подаче холодной воды.

Установка предохранительного клапана предотвращает повышение давления внутри прибора выше нормы. Почему повышается давление? Известно, что вода при нагревании расширяется и увеличивается в объеме. Поскольку водонагреватель является герметичным прибором, излишкам воды некуда стекать – краны закрыты, а на водопроводе обычно стоит обратный клапан. Поэтому нагрев воды приводит к увеличению давления. Может случиться так, что оно превысит предел прочности устройства. В этом случае бак лопнет. Чтобы предотвратить это, в водонагревателе устанавливается предохранительный клапан.

Может быть, вам не нужен предохранительный клапан, а достаточно обратного клапана? Если давление в системе достаточно высокое и стабильное, то такая система будет работать некоторое время. Но это решение в корне неверно, и вот почему: давление в системе водоснабжения редко бывает стабильным. Часто возникает ситуация, когда из крана почти не течет вода. Тогда горячая вода подается под давлением из бойлера в систему водоснабжения. Это приводит к воздействию на нагревательные элементы. Они нагревают воздух в течение определенного времени, а затем перегорают.

Однако перегоревшие нагревательные элементы – это еще не самое страшное. Гораздо хуже, когда они нагреваются и одновременно резко повышается давление в водопроводной системе. Вода, соприкасавшаяся с раскаленными нагревателями, испаряется, давление резко – в геометрической прогрессии – возрастает, что приводит к гарантированному разрыву пузыря бойлера. Одновременно в помещение вырывается значительное количество парной воды и пара под высоким давлением. Это вполне объяснимо.

Как это работает

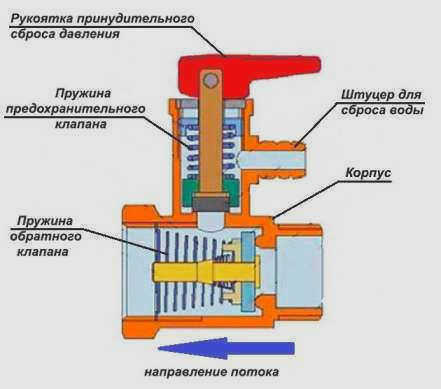

Предохранительный клапан водонагревателя правильнее было бы назвать системой клапанов, поскольку в устройстве их два.

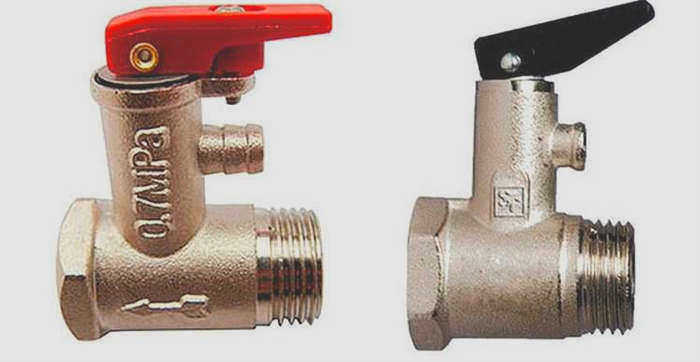

Они размещены в латунном или никелированном корпусе, имеющем форму перевернутой буквы "Т" (см. фото). В нижней части корпуса находится обратный клапан, который предотвращает вытекание воды из водонагревателя при падении давления в системе. Перпендикулярная ветвь имеет еще один клапан, который позволяет выпускать определенное количество воды через соединение, когда давление выше.

Механизм работы следующий:

Пока давление в бойлере ниже давления в водопроводе (когда бойлер полон или открыт кран), пластина обратного клапана отталкивается от потока воды. Когда давление выравнивается, пружина прижимает пластину к выступам корпуса, перекрывая поток воды.
При включении отопления температура воды постепенно повышается, а вместе с ней повышается и давление. Пока оно не превышает порогового уровня, ничего не происходит.
Когда пороговый уровень достигнут, давление сжимает пружину предохранительного клапана и открывает выход на соединение. Часть воды из бойлера вытекает через соединение. Когда давление падает до нормального уровня, пружина закрывает проход, и вода перестает вытекать.

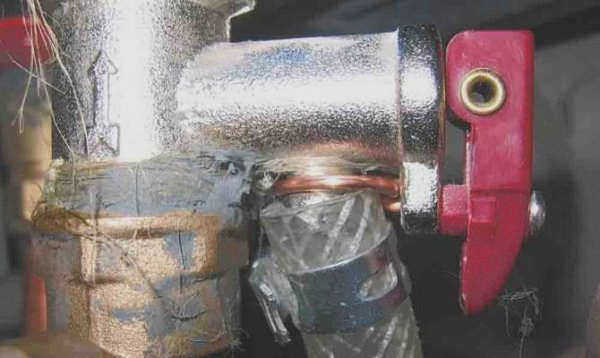

Из принципа действия ясно, что вода будет капать из розетки постоянно. Это происходит при нагревании воды, при снижении давления в водопроводе. Если вы периодически видите воду на сопле, значит, все работает правильно. Однако слитую жидкость необходимо слить. Для этого на патрубок надевается труба подходящего диаметра, которую необходимо закрепить хомутом. Нормальное рабочее давление котла составляет от 6 до 10 бар. Без механической фиксации трубу разорвет через короткое время, поэтому выбирайте качественный хомут, который хорошо затягивается. Выходная труба должна быть подсоединена к ближайшему сливу.

Функция обратного клапана

При покупке бойлера все задаются вопросом, нужен ли обратный клапан на водонагревателе. Обратный клапан также называют предохранительным клапаном, поэтому производители бытовой техники и те, кто контролирует работу оборудования, требуют, чтобы бойлер был установлен с элементами безопасности.

Чтобы понять, почему обратный клапан на водонагревателе необходим, вспомните уроки физики в школе. Все расширяется при нагревании. Вода, нагретая до 90 ℃, увеличивается в объеме примерно на 3%. Таким образом, в 50-литровом бойлере на 1,5 литра больше горячей воды.

Бак водонагревателя является герметичным устройством, но при нагревании воды давление пара внутри бака неизбежно увеличивается. Это явление грозит взрывом бойлера, который может не только нанести огромный материальный ущерб, но и стать угрозой для здоровья и жизни владельца. Для устранения этого риска на водонагревателе устанавливается обратный клапан, который выполняет защитные и предохранительные функции:

предотвращает обратный поток горячей воды в систему водоснабжения;
сбрасывает воду при превышении номинального давления;
устраняет риск гидроудара, нормализуя давление внутри бака;
позволяет опорожнять бак во время технического обслуживания.

Простая конструкция обратного клапана

Конструкция обратного клапана на водонагревателе довольно проста. Конструктивно этот элемент состоит из двух цилиндрических частей, расположенных в одной полости. Цилиндры расположены перпендикулярно друг другу.

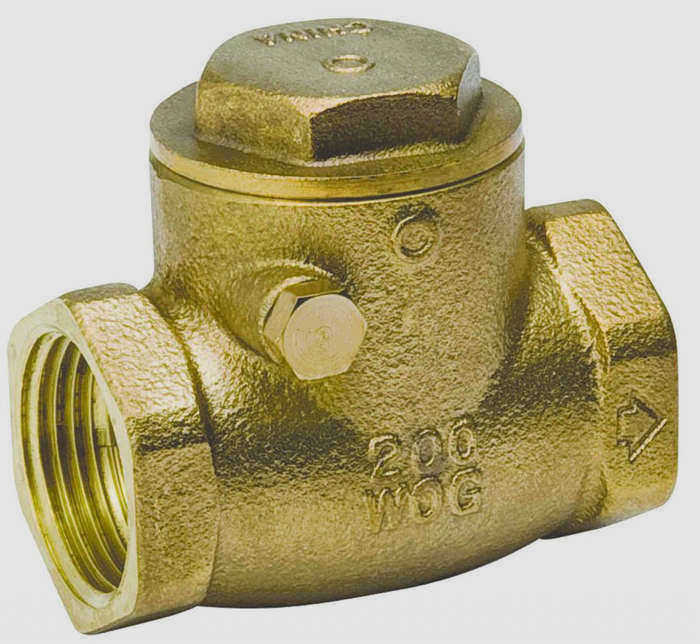

Цилиндр с большим диаметром содержит внутри тарельчатый клапан, который сжимается специальной пружиной. Следуя принципу обычного обратного клапана, это устройство позволяет жидкости течь только в одном направлении. Большой цилиндр имеет резьбу с обеих сторон, которая соединяет его с входом водонагревателя с одной стороны и трубой холодной воды с другой.

Второй цилиндр меньшего размера расположен под углом 90° к основному корпусу. Он имеет крышки на внешних сторонах, а также сливные отверстия. Внутри меньшего цилиндра находится аналогичный обратный клапан, который работает в обратном направлении по отношению к основному цилиндру.

Правила установки предохранительного клапана на бойлере

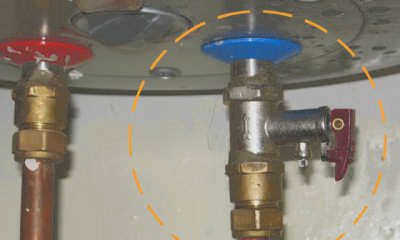

Клапан водонагревателя располагается на линии подвода холодной воды к прибору. Никаких других компонентов запорной арматуры дополнительно устанавливать не нужно.

Расположение клапана

Следуйте инструкциям по установке клапана на водонагревателе:

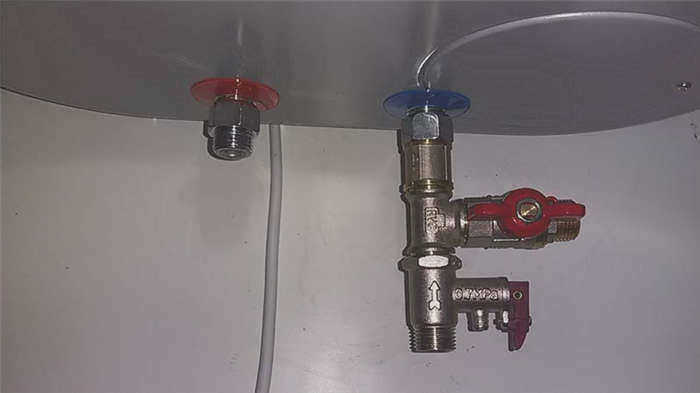

На какой воде должен быть установлен клапан на водонагревателе: на линии холодной воды, между запорным клапаном и входом в прибор.
Чтобы избежать путаницы, на корпусе детали имеется стрелка, указывающая направление потока воды.
Место соединения должно быть покрыто герметиком.

Зачем нужен предохранительный клапан водонагревателя

Этот элемент конструкции служит для обеспечения безопасности системы бойлера в случае сильных скачков давления. Когда вода расширяется после нагрева, ее объем увеличивается почти на 3%. Чтобы предотвратить разрыв устройства, предохранительный клапан стравливает избыточное количество жидкости из бака.

Как выбрать предохранительный клапан для водонагревателя?

Большинство моделей уже идут в комплекте с прибором, поэтому в случае поломки вы легко сможете подобрать его по следующим критериям

Модель бойлера;
Максимальное давление;
Диаметр резьбы.

Виды предохранительных клапанов для бойлера

Советы по выбору модели

Мы уже упоминали, что водонагреватели продаются с установленным предохранительным клапаном. Тем не менее, вам следует подумать о поиске и установке этого элемента на случай

потери;
износа или поломки элемента.

Как выбрать нужный элемент? Вы можете найти его у поставщика водонагревателя по номеру модели. Внимание! Не покупайте клапан с низким или высоким пределом!! Например, первое значение приведет к постоянной утечке из бойлера или бака, а второе – к неисправности клапана в случае аварийного давления.

Резьба на элементе должна четко соответствовать монтажной арматуре. Обратите внимание, что для создания герметичного соединения потребуется дополнительная льняная нить и резиновая прокладка.

Инструкции по затягиванию

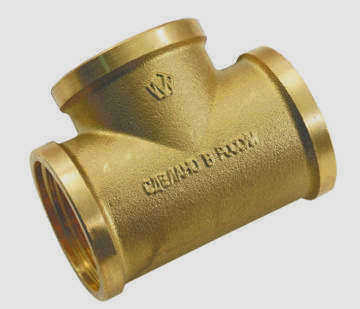

Установка котла включает в себя обязательную установку предохранительного клапана. Для подключения ГВС потребуется труба ПВХ и сам элемент. Однако соединение американского типа со сливным краном и тройником считается самым лучшим.

Не экономьте на таком недорогом защитном элементе. Предохранительный клапан продлевает срок службы водонагревателя, выполняя функцию защиты, и работать без него категорически запрещено правилами.
