Зачем нужна гофра для электропроводки

ВАЖНО: при возникновении возгорания огнестойкие виды труб начинают выделять специальные вещества, которые препятствуют распространению огня, благодаря чему пожар быстро тушится.

Содержание

Зачем нужна гофрированная труба для электропроводки, как ее выбрать и как прокладывать кабели в гофротрубе?

При проведении электромонтажных работ часто возникает необходимость прокладки кабелей в открытом положении. Чтобы обеспечить защиту электрических кабелей от механических воздействий, осадков и других факторов для создания аккуратной и эстетичной проводки или низковольтной сети, используется гофрированная труба или, как ее еще называют, гофротруба.

Что такое гофрированная труба и где она используется?

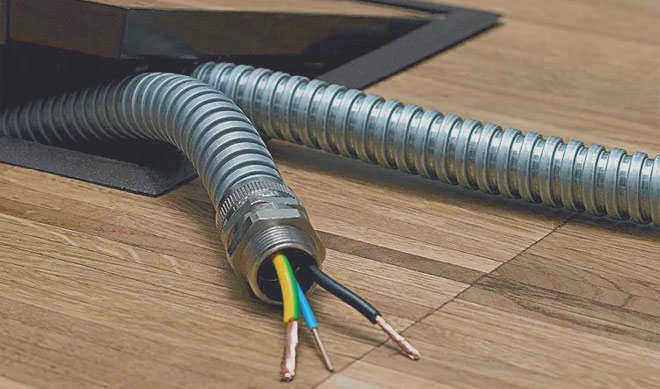

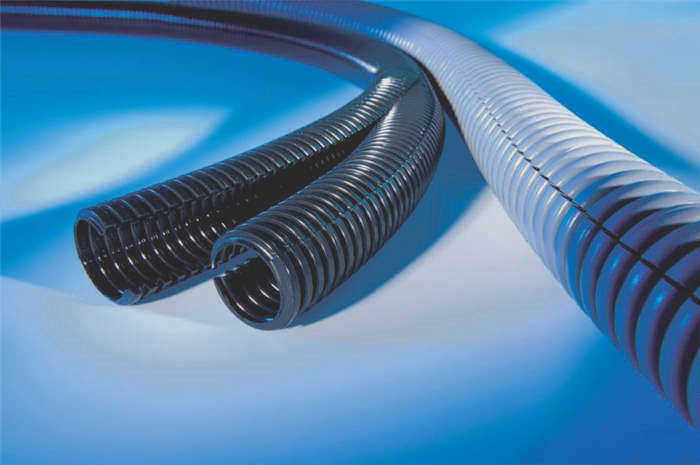

Гофротруба – это гофрированная труба, используемая для прокладки электрических кабелей с целью защиты их или конструкции. Кабели из гофрированной трубы используются в различных ситуациях для открытой или скрытой прокладки.

Скрытая прокладка

Скрытая – это прокладка электропроводки внутри стен, полов и потолков, за отделочными материалами. Они подразделяются на следующие типы монтажа:

Прокладка проводников в негорючих конструкциях осуществляется в полостях стен и потолков, в стяжке пола или одновременно с монтажом несущих конструкций (например, во время бетонирования). В этом случае гофрированная труба используется для удобства монтажа, защиты от раздавливания кабеля и возможности замены электропроводки без повреждения отделочного материала, резки или демонтажа стены, потолка или пола. Для монтажа гофрированных труб с кабелями внутри негорючих конструкций нормативные документы допускают использование любого типа гофрированной трубы.

Прокладка кабелей за отделкой или в фальшпространстве преследует те же цели, что и в негорючих конструкциях (защита от механических повреждений, возможность замены проводки при необходимости), но с теми же требованиями к монтажу, что и для горючих материалов. Дело в том, что отделочные материалы часто способствуют горению, поэтому требования к такой установке довольно строгие. Важно, чтобы при таком монтаже использовались негорючие или металлические воздуховоды.

Подземная прокладка выполняется при ландшафтных работах для распределения линий электропередач к осветительным приборам и различному оборудованию (насосы для систем полива, системы открывания дверей и ворот), при прокладке низковольтных сетей для охранных систем или телефонных линий, а также в других ситуациях. Основным требованием к этому типу гофрированной кабельной трассы является водонепроницаемость и высокая устойчивость к механическим деформациям (жесткость).

Правила и принципы прокладки кабелей в гофре

В национальных нормативных документах нет прямого указания на необходимость прокладки электрических кабелей в гофре. Однако из некоторых нормативных актов можно сделать однозначные выводы об использовании гофрированных труб. Например:

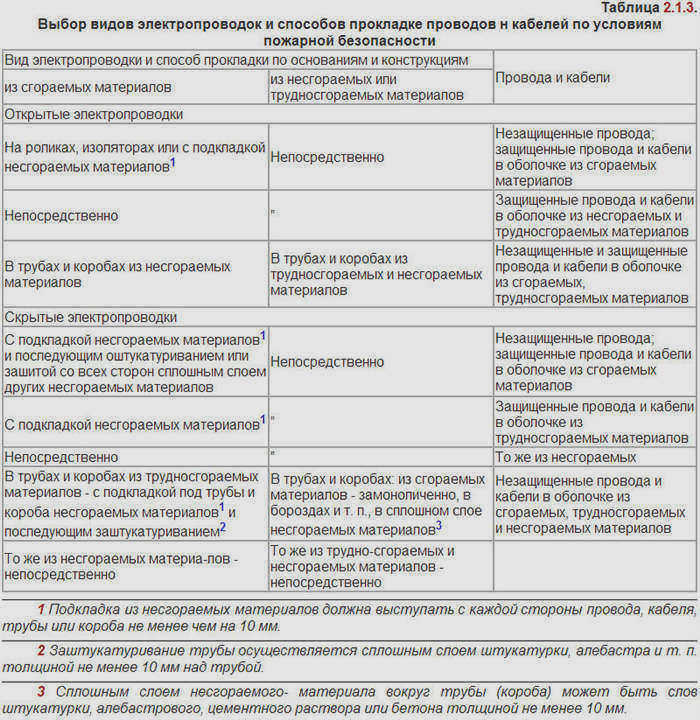

– в таблице 2.1.3 правил устройства электроустановок (рис. 1) рекомендуется прокладка незащищенных и защищенных кабелей и проводов в гофрокоробах из трудногорючих/горючих материалов;

– Раздел 7.1.37 Правил устройства электроустановок Раздел 7.1.37 Правил устройства электроустановок гласит, что электропроводка в помещениях должна быть взаимозаменяемой. Это легче сделать, если в канале используется метод протяжки кабеля, так как процедура замены кабеля, проложенного в шве или залитого на месте, очень трудоемка;

– Пункт 3.58 СНиП 3.05.06-85 требует принятия мер по защите кабельных линий от механических повреждений.

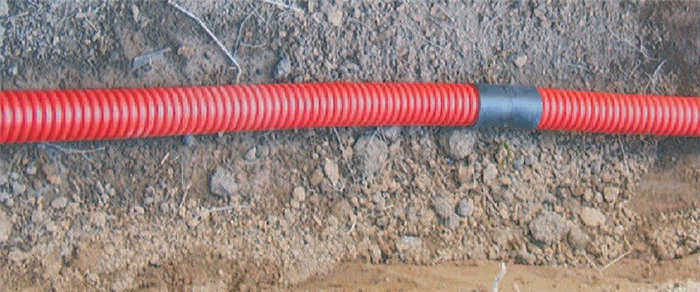

Особенности и нюансы прокладки кабеля в коробе в земле

Прокладка гофрированного кабеля в земле не противоречит требованиям ПУЭ и соответствующим строительным нормам. Важно правильно выбрать материал и диаметр гофрированной трубы и учесть все нюансы этой части электромонтажных работ. Ниже приведен список особенностей, которые необходимо принять во внимание:

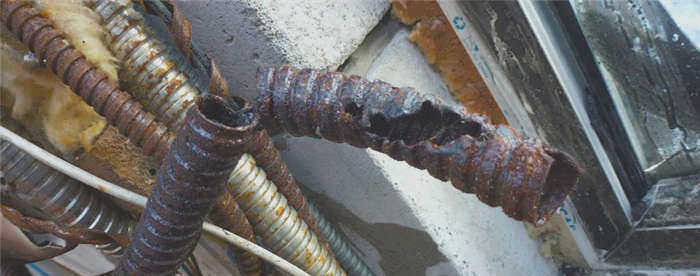

Не используйте проводники из обычного металла. Они быстро испортятся под воздействием коррозийных сил (влаги, химических соединений);

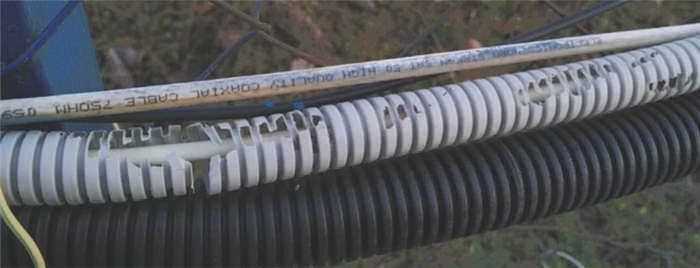

Гофра из ПВХ возможна, но не идеальна. Этот материал плохо переносит экстремальные температуры, может стать хрупким и начать "крошиться";

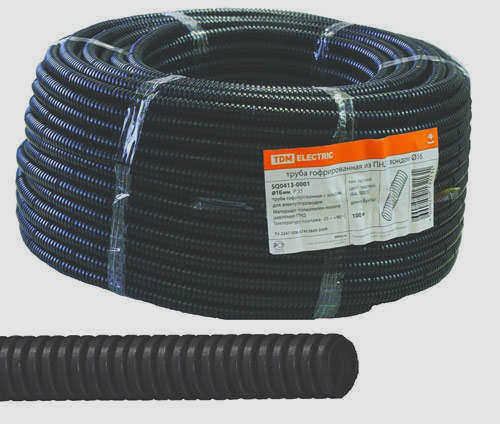

Лучшим выбором является труба из ПНД. Полиэтилен низкого давления хорошо справляется со всеми "трудностями" подземной прокладки кабеля;

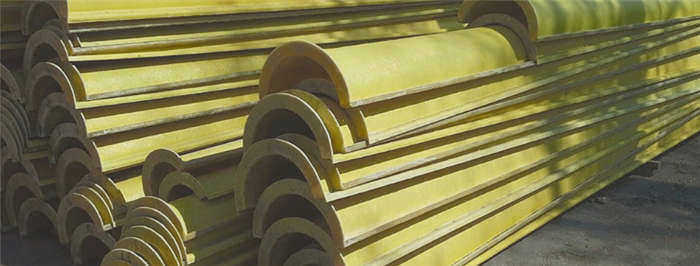

специальные защитные короба следует размещать над гофрой на скальных участках кабельной линии, в местах, где велика вероятность проникновения грунта и создания помех электролинии (дороги и тропинки, вблизи деревьев, в неглубоких траншеях, вблизи других трубопроводов). Гофры изготавливаются из асбестоцементных труб или современных пластмасс, включая разъемные гофры в виде пары полуцилиндров;

При монтаже гофры не должны быть напряжены вместе с кабелем, прокладка не должна быть слишком рыхлой или гофрированной;

Монтаж

Теперь, когда вы знаете, зачем нужны гофрированные трубки в электропроводке, стоит рассмотреть алгоритм правильного монтажа гофрированных шлангов.

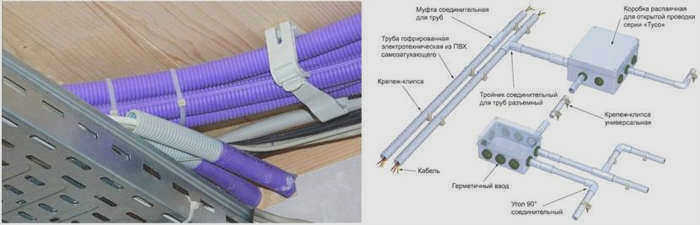

Например, при прокладке кабелей и проводов на открытом воздухе для их фиксации используются специальные пластиковые клипсы, зажимы, которые крепятся через каждые 20-30 см. Кроме того, используются обычные дюбели или саморезы, но так, чтобы не повредить целостность внешнего слоя гофры. Если монтаж производится в желобах, то также используются пластиковые стяжки или жестяные полоски, прибитые посередине.

Чтобы гофрированные трубы были установлены правильно, необходимо соблюдать следующие правила:

не допускать резких изгибов менее 90° (для линии с четырьмя изгибами длина может составлять не более 25 метров);
если поблизости от прокладываемой трассы находятся слаботочные кабели, рекомендуется соблюдать расстояние не менее 20 см;
если конструкция, в которой будут прокладываться кабели, является монолитной, гофрированную трубу следует устанавливать до заливки бетона, а кабели протягивать через нее после застывания раствора
расстояние между двумя соседними гофрированными трубами составляет не менее 4-5 метров;

Если невозможно соблюсти требуемое расстояние между изгибами электролинии, вместо них следует установить распределительную коробку и смотровой колодец;

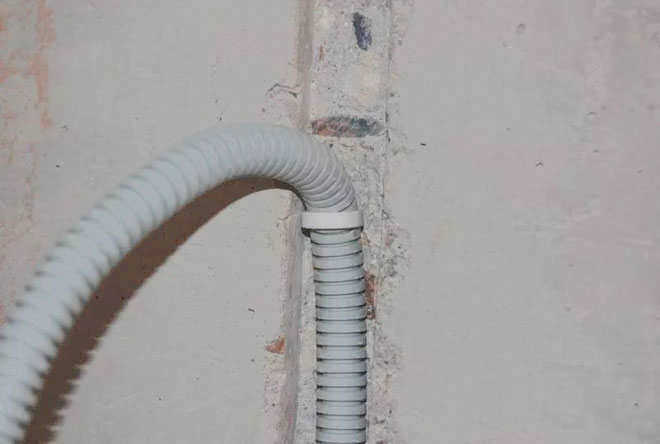

Для прокладки скрытой проводки в стенах необходимо предварительно проделать отверстия необходимой глубины (глубина должна соответствовать диаметру гофрированной трубы);
Расстояние между двумя соседними проводами должно быть не менее 20 см, а если их необходимо пересечь, то это всегда следует делать под прямым углом.

Чтобы правильно и надежно закрепить гофрированную трубу, ее необходимо упереть в специальный предварительно установленный зажим и прижать до характерного щелчка.

Особенности правил стандартизации гофрированных труб

Как уже упоминалось ранее, гофрированные трубы стандартизируются в соответствии с правилами ГОСТ Р МЭК 61386.1-2014 для систем кабельных труб. Этот документ определяет условия проектирования таких систем и правила правильного соединения компонентов друг с другом. Гофрированные трубы, о которых идет речь, должны быть испытаны в соответствии с параметрами, включающими определенную температуру окружающей среды.

Каждый тип этих материалов имеет классификационный код, обозначенный в соответствии со степенью устойчивости к сжатию, разрыву, удару, изгибу, растяжению, висячей нагрузке, воздействию допустимой температуры окружающей среды, электрическим свойствам, степени защиты от внешних воздействий, степени защиты от огня и воспламенения. Также регламентируется степень проникновения воды, твердых частиц, включая пыль, грязь и другие.

Степени защиты, обозначаемые как IP, определены в регламенте ГОСТ 14254-2015, который соответствует международному стандарту IEC 60529:2013. В этом регламенте четко определены основы сертификации различных защищенных материалов, которые обозначаются указанием степени защиты от внешних воздействий. Состав кода IP подробно объясняется с расшифровкой каждой буквы и цифры кода, включая вспомогательные символы.

Можно ли использовать гофру в деревянном доме
или каркасном доме

Здесь вопрос сложнее: нигде в требованиях четко не указано, что можно, а что нельзя использовать в деревянном доме. Тем не менее, правила различают скрытую проводку в горючих и негорючих средах.

Можно прокладывать открытые провода и кабели в защитном кожухе.

Вот что об этом говорится в нормативных документах

Падение

Свод правил СП 256.1325800.2016 "Электроустановки в жилых и общественных зданиях. Правила проектирования и монтажа", раздел 15.5, гласит: "В зданиях со строительными конструкциями из горючих материалов групп Г2 и/или Г3 допускается прокладка отдельных кабелей и проводов в защитных оболочках с медными жилами сечением не более 6 мм² в ПВХ изоляции по ГОСТ 31565 на открытом воздухе".

Вышеупомянутый ГОСТ на кабельные изделия устанавливает требования пожарной безопасности для кабельных изделий. Кабели NYM и ВВГнг-LS полностью им соответствуют: они не требуют никакой "упаковки".

Скрытая прокладка кабелей в деревянных и других конструкциях, подверженных риску возгорания, должна быть защищена дополнительным негорючим покрытием.

В соответствии с рекомендациями ПУЭ.

Преобразовать

Раздел 7.1.38 Директивы 7 по электроустановкам гласит: "Электрические сети, проложенные за непроходимыми подвесными потолками и в перегородках, считаются скрытой проводкой и должны прокладываться за потолками и в нишах перегородок из горючих материалов и в металлических трубах". Это требование продиктовано пожарными нормами.

Пластиковые трубы не защитят от пожара, хотя и не причинят вреда. В любом случае придется понести дополнительные расходы. Необходимо позаботиться о том, чтобы конструкции были негорючими: используется теплоизоляция – на основе негорючей базальтовой ваты, огнестойкого гипсокартона, гипсоволокна и т.д.

Строительные нормы и правила позволяют это делать

Обрушение

СП 31-105-2002 "Проектирование и строительство энергоэффективных деревянных каркасных односемейных домов" разрешает прокладку "кабелей в защитной оболочке или кабелей в оболочке из негорючих материалов" через щели или пространства, заполненные изоляцией внутри стен и перекрытий дома, а также через отверстия в деревянных элементах каркаса стен и перекрытий (пункты 13.5.1-13.5).

Резюме

Нет никаких практических причин для использования насечек при прокладке кабелей ВВГнг и NYM. Фактически, это дополнительный слой изоляции, который не обеспечивает полной защиты. Он также не представляет никакого риска – за исключением того, что не всегда дает заказчику уверенность в том, что все сделано профессионально и "как должно быть".

Такая уверенность – верный способ упустить из виду другие не менее важные меры противопожарной защиты, такие как расчет нагрузки на электрическую сеть, использование сертифицированных "предохранительных коробок" и высококачественных кабелей без "скруток" в скрытых полостях, применение негорючих материалов и обработка горючих конструкций антипиренами и антисептиками.
