Как заземлить ванну в квартире
Нужно ли заземлять ванну, полотенцесушитель и другие сантехнические приборы? В настоящее время существует две диаметрально противоположные версии ответа на этот вопрос. Многие потребители утверждают, что заземлять сантехническую систему не нужно. Другие утверждают, что такая процедура необходима, аргументируя это тем, что безопасность людей превыше всего. Ответ на вопрос, кто прав, а кто виноват, довольно прост. Ответ ясен: чтобы защитить людей от случайного поражения электрическим током, ванна, джакузи или любой другой сантехнический прибор должен быть надлежащим образом заземлен.
В недалеком прошлом для водопровода использовались металлические трубы, поэтому проблем с заземлением водопроводной системы не было. Заземление ванны в квартире, полотенцесушителя или любого другого изделия осуществлялось простым подключением к общему стояку, который имел надежный контакт с землей. В настоящее время, с появлением пластиковых трубопроводов, ситуация полностью изменилась, и создать защиту от поражения электрическим током в ванной комнате стало сложнее. В этой статье мы рассмотрим, зачем нужно заземлять ванную комнату и как правильно это сделать для различных сантехнических изделий из металла и пластика.
Как заземлить сантехнические приборы и почему это необходимо?
Современные дома чаще всего загромождены различными металлическими приборами и изделиями. Ванная комната не является исключением. В маленьких туалетных кабинках можно найти множество потенциально опасных электроприборов и предметов сантехники. В этот список попала даже акриловая ванна, хотя она сделана из диэлектрического материала. Это изделие способно накапливать мощный заряд статического электричества, который может причинить значительный вред людям. Кроме того, акриловый контейнер установлен на металлическом каркасе и является отличным проводником электричества.

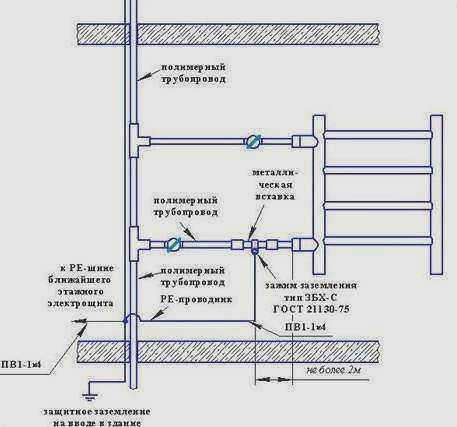

Все это говорит о необходимости создания заземления в ванной комнате, хотя в нормативных документах нет специальных требований на этот счет. В отдельно стоящем доме или бунгало легко сделать контур заземления в ванной комнате, но в квартире на высоком этаже кабель заземления должен быть подключен к этажному распределительному щитку и к специальной шине. Как защитить различные сантехнические предметы от опасного напряжения и как заземлить ванну в квартире, мы рассмотрим ниже.
Важно: провод заземления имеет изоляцию зеленого/желтого цвета и на электрических схемах обозначается буквами PE. Это необходимо для того, чтобы не перепутать провод заземления с силовыми линиями здания.
Заземление старых ванн
В советское время для изготовления ванн в основном использовали чугун или сталь. Эти изделия не имели специальных конструктивных элементов, необходимых для подключения заземляющего провода. Но эту проблему можно решить довольно просто! Для выполнения работы вам понадобятся следующие инструменты и материалы: электродрель, победитовое сверло, перемычка для подключения заземляющего провода, набор крепежных элементов (болты, шайбы и гайки), а также кабель с медной жилой и распределитель для всех заземляющих проводов.
Что такое заземление ванны и почему оно необходимо?
Заземление ванны
Современная ванна – одно из самых опасных мест в доме. В большинстве случаев они сделаны из металла, который является хорошим проводником электричества. Часто для удобства электрические розетки и дополнительные выключатели света устанавливаются в непосредственной близости от корпуса самой ванны. При этом существует определенный риск для здоровья человека (поражение электрическим током). Чтобы избежать внезапного поражения током, необходимо заземлить ванную комнату в квартире.
В нашей стране требования к этой процедуре регламентируются специальными правилами и нормами. Поэтому лучше всего обратиться за помощью и советом к опытным специалистам. По своей сути, заземление ванны подразумевает соединение корпуса чаши с проводником, который, в свою очередь, имеет соединение с землей (полом). При наличии такого соединения внезапный заряд (в том числе статистический) на корпусе "перейдет" на пол, не вызывая никаких проблем.
Как заземлить ванну?

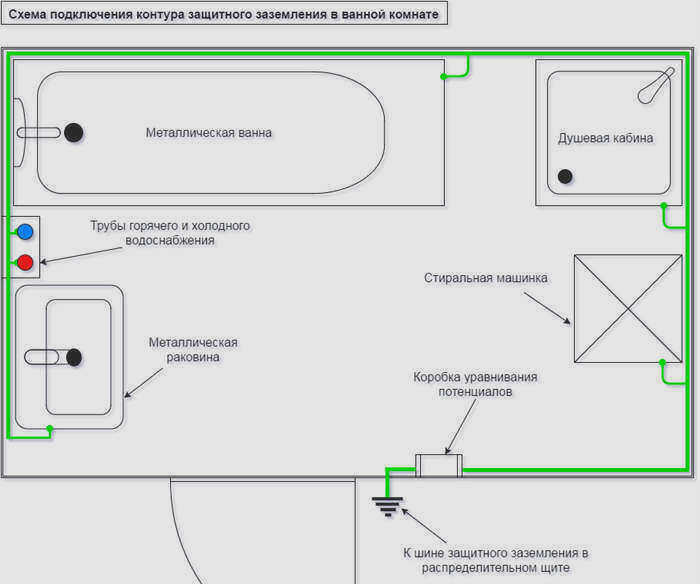

Схема подключения заземления в ванной комнате

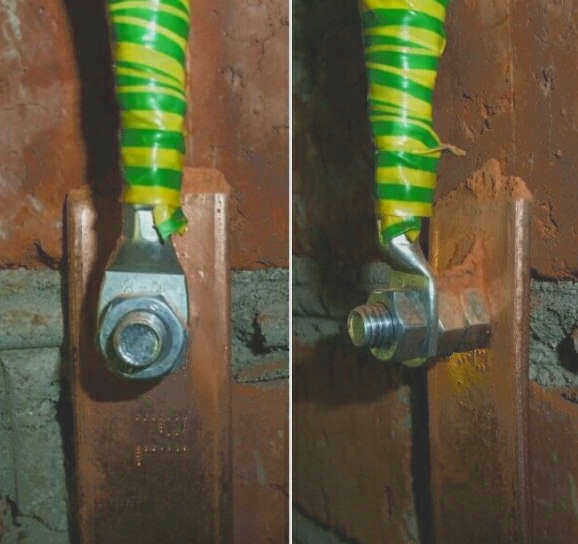

В старые времена заземление в ванной комнате выполнялось самым примитивным способом: протягиванием провода от ванны к водопроводному стояку. В настоящее время вся система водоснабжения выполнена из полипропиленовых (пластиковых) труб, поэтому этот вариант не имеет смысла. Необходимо сделать специальное соединение от ванны к заземляющей планке, которая находится на распределительном щитке. Как правильно заземлить ванную комнату? Все зависит от материала, из которого изготовлено сантехническое изделие.
Рекомендуем прочитать:
Заземление ванны старого образца
Ванны советского производства до сих пор можно встретить во многих квартирах. Однако не все знают, как заземлить стальную ванну, изготовленную в те годы, и стоит ли это делать. Все сантехнические приборы старого образца имеют более или менее одинаковую конструкцию. Поэтому они заземляются стандартным способом.

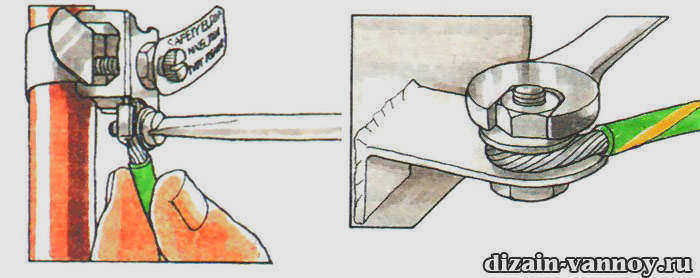

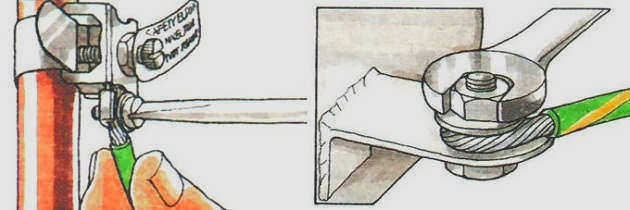

Заземляющая перемычка находится в ножке ванны. Если ножка цельная, в ней необходимо предварительно просверлить отверстие. Затем с помощью гайки и болта крепится перекладина. В качестве заземляющей части используется витая пара, а другая часть крепится к коллектору на стене снаружи ванной. Для иллюстрации процесса вы также можете узнать, как заземлить ванну, посмотрев видео:
Заземление чугунной ванны
Заземление чугунной или металлической ванны
Нужно ли заземлять чугунную ванну? Ответ очевиден – да. Чугун – это металл, поэтому, как и любой другой материал этой категории, он является отличным проводником электрических зарядов. И однажды это свойство может привести к очень неприятной проблеме: "вода в ванной бьет током".
Почему ванна должна быть заземлена и действительно ли это необходимо?
Мне нужно было провести тепловизионное обследование дома на предмет утечек тепла. Я нанял тепловизионную камеру Bosch GTS 400/.
Могу поделиться своими впечатлениями с места событий.
Устройство профилировано для строителей: прорезиненный корпус, прочный корпус с толстым мягким материалом для защиты содержимого от ударов при транспортировке и случайных повреждений. ИК разрешение 160*120, дисплей 3,5". Достаточно прост в использовании, меню интуитивно понятное и легкое. Не тормозит и мне не приходится ждать, пока он отреагирует на изменение местоположения, что очень приятно (не переношу медленные устройства). При выявлении проблемных участков можно сразу зафиксировать изображение, причем фиксируется оно в двух спектрах – видимом и инфракрасном, что очень удобно для анализа результатов. Прибор очень хорошо подходит для тепловизионного обследования зданий. Результаты после настройки загружаются по кабелю в формате jpeg на компьютер и всегда готовы к использованию, что также очень удобно.
Недостатки: недостаточная фронтальная подсветка, требуется фонарик в темных местах, ручная фокусировка, высокая цена, но я так понимаю, что это связано с сертификацией Росстандарта (если цель теста-испытания, то без этой сертификации устройству не обойтись). Иногда не хватает разрешения. Задумался о покупке такого устройства, но пока сомневаюсь. Надо будет присмотреться к разрешению 320*240.
Однако, несмотря на эти недостатки, он, безусловно, полезен. Он позволяет быстро, надежно и наглядно определить проблемные участки и понять масштаб проблемы.
Таунхаусы обычно характеризуются просторными, открытыми планировками, высокими потолками, большими окнами и использованием натуральных материалов, таких как дерево и камень. В них часто сохраняются некоторые исторические детали, такие как грубые деревянные балки и деревянные стены, чтобы сохранить аутентичный внешний вид.
В современном контексте термин "барнхаус" также может использоваться для описания новых домов или реконструкции, которые имитируют стиль барнхауса, но могут отличаться дизайном и материалами. Эти дома могут включать в себя современные удобства и технологии, но сохранять характерные черты архитектуры барнхауса.
В целом, барнхаусы популярны благодаря уникальному сочетанию стиля, комфорта и естественного внешнего вида. Они являются примером гармоничного сочетания сельской и современной архитектуры.
Существует несколько различных типов барнхаусов, которые различаются по дизайну, стилю и размеру.
Вот некоторые из них:
Типичный представитель амбарной архитектуры, вдохновленный традиционными американскими амбарами. Обычно он имеет простую и прямоугольную форму с высокими потолками, широкими окнами и грубыми деревянными балками.
Современная интерпретация классического барнхауса, сочетающая элементы современного дизайна и традиционной архитектуры. Современные амбары могут иметь упрощенные формы, минималистские линии и использование современных материалов, таких как стекло и металл.
Разновидность барнхауса, подчеркивающая его связь с сельской местностью и сельским стилем. Он может включать простые и функциональные элементы, такие как большие складские и рабочие помещения, навесы или веранды.
Более крупные и роскошные варианты барнхаусов. Они могут иметь дополнительные этажи, просторные планировки, большие окна и более сложные интерьеры. Расширенные дома-барнхоумы обычно предлагают больше пространства для жизни, развлечений или работы.
Почему ванна должна быть заземлена

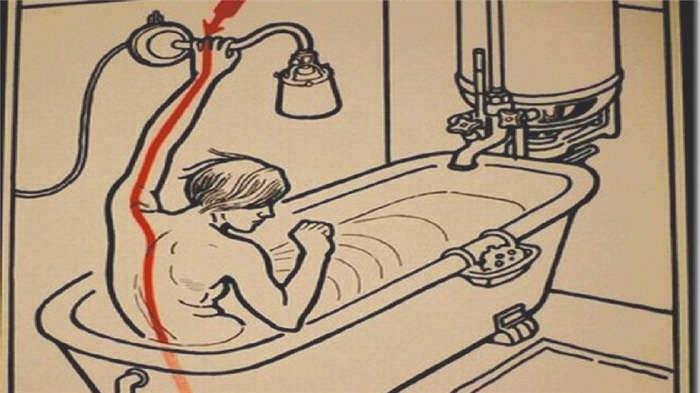

Как известно из физики, ток всегда течет там, где есть наименьшее сопротивление. Для протекания тока необходима замкнутая цепь. Если одной рукой удерживать "0", а другой – фазу, то тело становится проводником электрического заряда. В этом случае ток будет протекать непосредственно через большинство органов, включая сердце.
Даже секундное воздействие электричества опасно, так как может вызвать аритмию или остановить работу жизненно важных органов.
Заземление создает разность потенциалов, которая делает безопасным взаимодействие с электрическим оборудованием. Благодаря сверхпроводимости ток будет течь в "землю", а не через тело человека.
В современном жилище имеется множество электроприборов. Поэтому некоторые приборы, особенно неисправные, могут создавать напряжение на теле. Это опасно, так как металл (особенно влажный) является отличным проводником.
Нередко только в ванной комнате можно обнаружить до пяти электроприборов с токоведущими поверхностями. Простой фен или стиральная машина могут стать источником опасности.
Недостаточно изолированные розетки или удлинители небезопасны. Заземление должно быть предусмотрено в каждой ванной комнате, особенно если там также есть электрическая розетка.
Резюме. В советское время работы проводились с использованием стальных труб. Однако современные пластиковые инсталляции этого не позволяют. Поэтому во многих квартирах или подъездах имеются специальные контуры.
Как заземлить различные типы ванн
В зависимости от типа ванны и материала, из которого она изготовлена, процедура должна проводиться по-разному.
Как материал влияет на характеристики

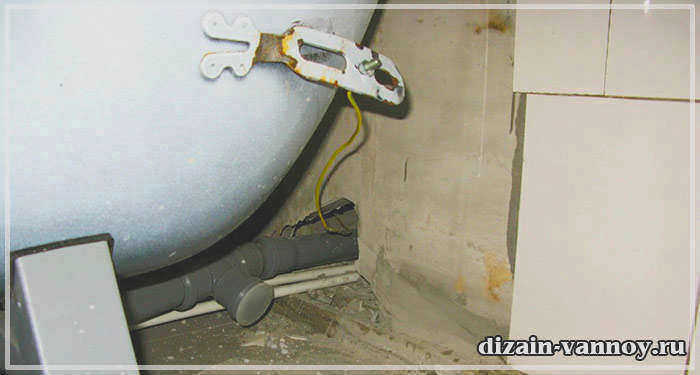

- Чугун и сталь являются отличными проводниками, поэтому такие ванны должны быть заземлены. В некоторых (особенно старых) моделях для этого в основании просверливается отверстие. В это отверстие вставляется специальная перемычка, от которой идет провод. В современных чугунных ваннах есть специальная чешуйка, от которой должен быть выведен провод.
- Акриловые предметы не являются проводниками, но могут накапливать статическое электричество.

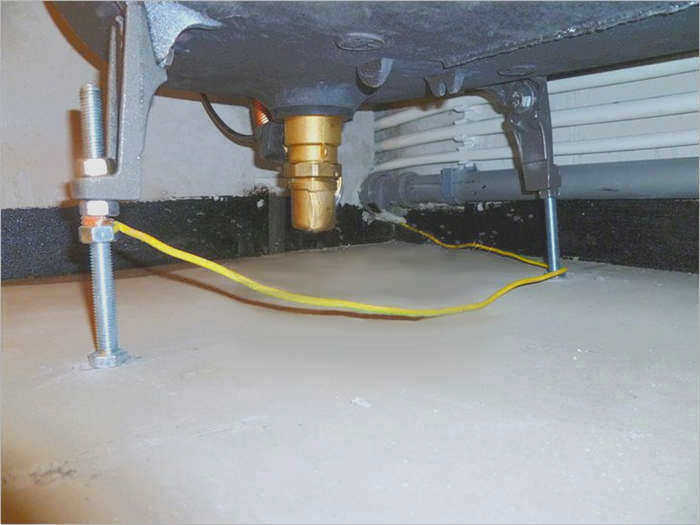

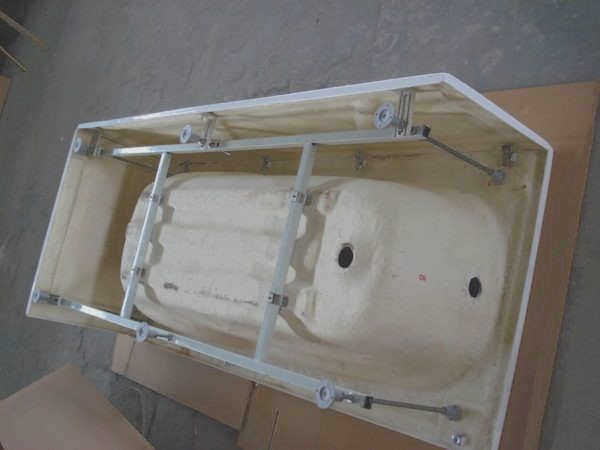

- Многие модели имеют стальные ножки или каркас, которые обязательно нужно защитить. Для этого достаточно сделать несколько витков витой проволоки, которую затем следует проложить к стальной трубе или "земле".
Что необходимо для работы
Внимание. Во избежание несчастных случаев не забывайте изолировать все соприкасающиеся поверхности и провода.
Для проведения электромонтажных работ потребуется следующий набор:
- Провод.
- Гаечный ключ и отвертка для фиксации проводов.

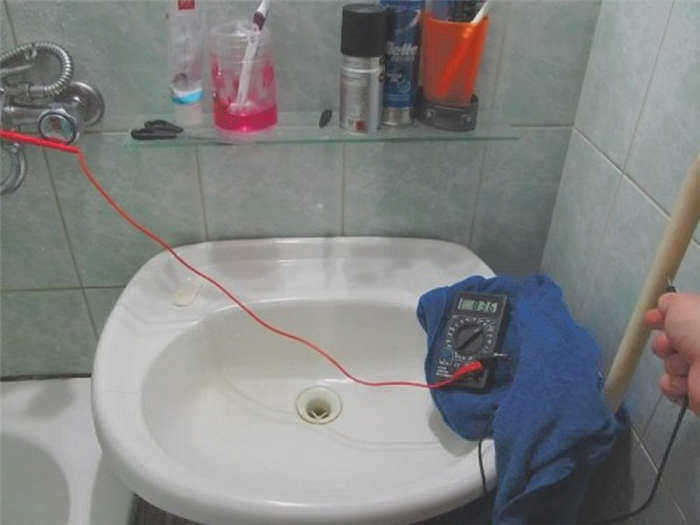

- Мультиметр для измерения фазы и напряжения.
- Резак, средства защиты.
Если ванна старая и в ней нет специальных клемм, может понадобиться дрель или сверло.
Важно: каждый инструмент должен быть оснащен диэлектрической ручкой. Убедитесь в наличии изоляции, иначе существует риск поражения током при подключении.
Также необходимо использовать средства индивидуальной защиты (резиновые перчатки). Работы следует выполнять только на сухих поверхностях.
Выполнение работ
