Все сварные швы и участки металла, обнажившиеся при подрезке, следует немедленно покрыть защитной полимерной краской. Краска должна быть водостойкой или следует использовать битумную мастику.
Как вкрутить винтовые сваи своими руками
Когда фундамент из винтовых свай возводят специалисты, процесс выглядит несложным, а время работ не сравнится по скорости ни с одним другим методом – всего 1-2 дня. Поэтому многие люди, желая сэкономить, устанавливают винтовые сваи своими руками. Давайте разберемся, как правильно выполнить технологию установки и насколько реально сделать это самостоятельно.
Как и при любой операции по возведению основания, требуется тщательная подготовка. От результатов и их правильности будет зависеть долговечность и надежность всей конструкции.
Определите глубину залегания плотных слоев почвы
Основным преимуществом данной технологии перед железобетонными конструкциями является ее пригодность в районах с большими перепадами высот и наиболее слабыми грунтами. Прочность конструкции основана на закреплении болтами опор ниже уровня промерзания грунта с достижением компактных слоев. Поэтому длина шахты может варьироваться от участка к участку, даже в одном и том же месте.
Если глубину промерзания достаточно легко определить в областной метеослужбе (для Ленинградской области – 120-130 см), то структура грунта на каждом участке разная. Определить ее самостоятельно невозможно, если только не начать копать яму достаточной глубины. Однако крупные компании по производству винтовых свай предлагают услугу пробного бурения – в течение 1 дня специалисты проведут необходимые испытания и выдадут результат. Обратите внимание, что в зависимости от плотности грунта точка промерзания может отличаться.
Проведение необходимых расчетов с учетом веса здания, структуры грунта и ветровой и весовой нагрузки в регионе является ключевой задачей, которая также требует специальных знаний. После этого станет ясно, сколько и каких свай необходимо приобрести для сооружения.

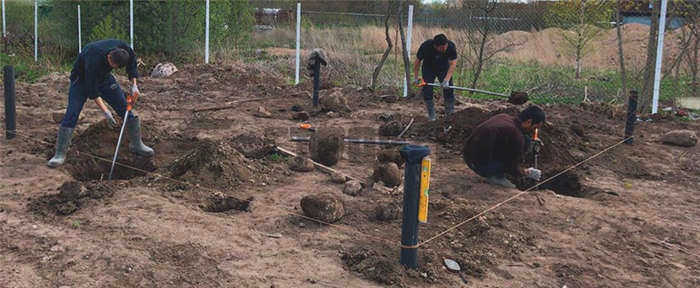

Пробное бурение свай
забивка свай

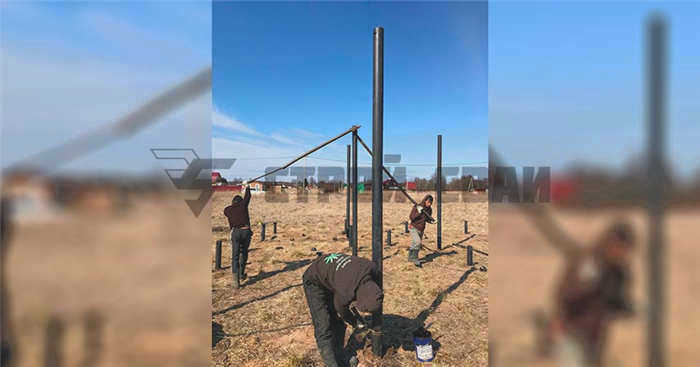

После того как свайное поле размечено, приступайте непосредственно к установке:
- установите столб на место отведенной вехи, пропустите ломик через проушины и установите на него рычажные трубы;
- два человека, держа трубы, начинают вращение, а третий проверяет положение сваи через каждые 2-3 оборота (допускается погрешность не более 1-2˚);
- слегка согните лом у проушины, чтобы облегчить завинчивание;
- вращайте ворот до тех пор, пока свая не упрется в плотный слой – опора перестанет вращаться, а монтажное отверстие начнет деформироваться.
Если свая не достигает нужного слоя и продолжает обрушаться, ствол придется укреплять сваркой. Это может произойти, если пробное бурение не проводилось или было выполнено неграмотно. В Ленинградской области обычно достаточно заглубления на 1,5-1,7 метра. В случае больших перепадов высот или близости грунтовых вод может потребоваться увеличение длины ствола.

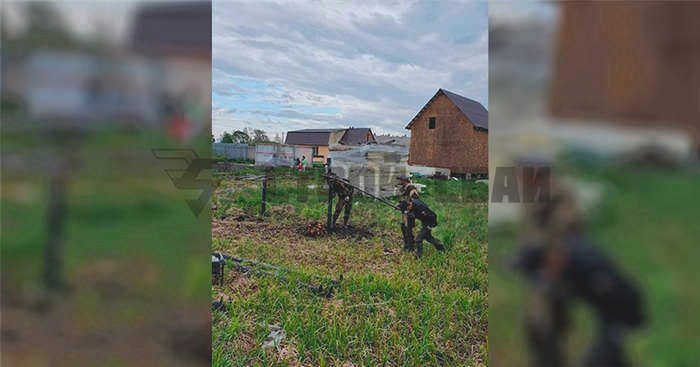

Установка винтовых свай вручную
На какой глубине устанавливаются винтовые сваи
Винтовые сваи должны обеспечивать хорошую устойчивость для обеспечения достаточной несущей способности. Поэтому глубина ее забивки должна быть такой, чтобы лопасти проникали в плотные слои почвы. Если возможно, ее следует заглублять на максимальную длину ствола, чтобы обеспечить достаточную открытую площадь для последующего строительства.
Существуют также определенные принципы и методы расчета. Они учитываются при определении глубины забивки винтовых свай:
-
Лопасти свай должны быть утоплены как минимум на 20 см ниже уровня промерзания (в каждом регионе свои значения);
Подготовка отверстий для винтовых свай до 57 мм
Металлическая винтовая свая представляет собой изделие с коническим наконечником. Данный конструктивный элемент предназначен для следующих целей:
-
Для обеспечения первоначального вхождения опоры в грунт;
Для облегчения процесса вбивания опоры сделать углубление в грунте в отмеченных точках. Его размер зависит от диаметра забиваемой сваи.
-
Если используется спиральная труба диаметром до 57 мм, то размер арки должен быть небольшим. Самое главное, чтобы конец ствола погружался без препятствий.
Винтовое отверстие для свай диаметром до 57 мм лучше всего делать с помощью небольшого ломика. Он забивается в отмеченное место на земле на глубину не менее 10-15 см. Если позволяет грунт, ломик можно загнать глубже.
После того как лом установлен, его следует расшатать в земле. Это делается вручную, с помощью возвратно-поступательных движений. Это приводит к увеличению диаметра отверстия и его сужению, аналогично свёрнутому наконечнику сваи.

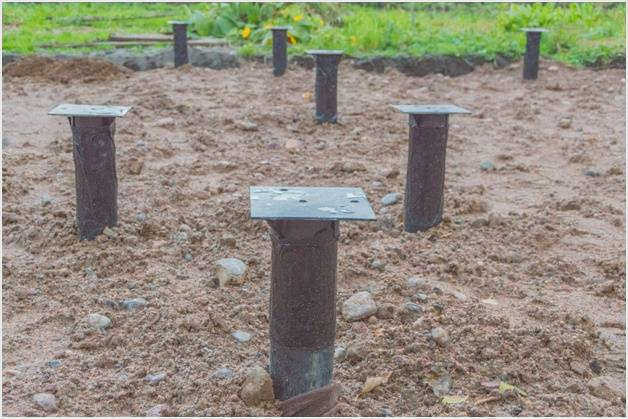

После подготовки угловых свай вставляется оголовок сваи и производится монтаж. Затем ввинчиваются остальные сваи.

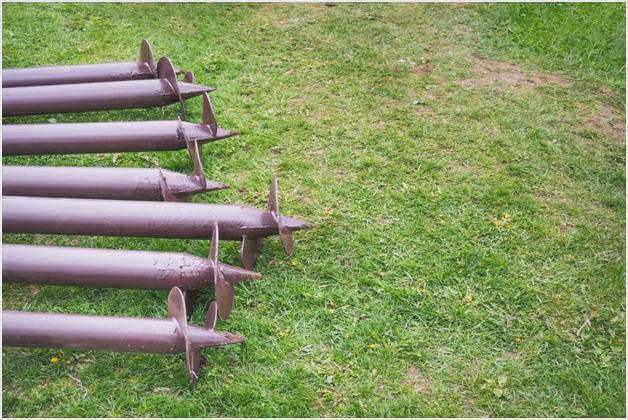

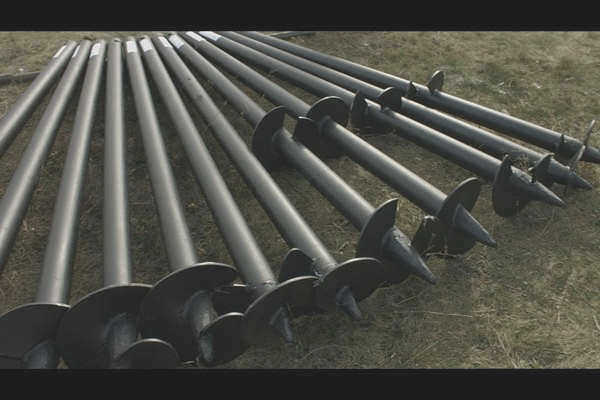

Существует два основных типа винтовых свай:
Разница между ними заключается в конструкции наконечника. Это важный элемент, который принимает на себя основную нагрузку при погружении.
Качество наконечника определяет, как поведет себя свая при контакте с искусственным или естественным препятствием, не являющимся плотным слоем грунта. Сварные наконечники менее прочны в этом отношении и часто деформируются и разрушаются при контакте с обломками горных пород.
Литой наконечник гораздо прочнее и способен обходить препятствия, разрушая их без потери эксплуатационных характеристик сваи.

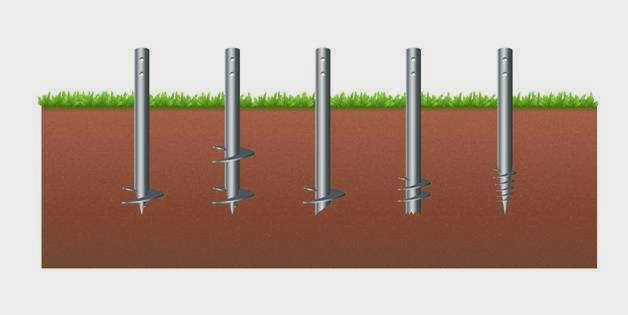

Существуют также различия в количестве лопастей.
Существуют винтовые стеки:
- Одноплоскостные.
- Многоплоскостные.
Одноплоскостные сваи имеют одну винтообразную лопасть, которая обеспечивает поступательное движение при вращении сваи вокруг вертикальной оси. Они предназначены для установки в относительно мягких и однородных грунтах, не имеющих плотных или скальных включений.
Несущая способность этих свай ниже, чем у многоопорных образцов, которые гораздо более устойчивы и прочно связаны с грунтом. Наличие нескольких подшипниковых узлов уменьшает диаметр ствола, облегчая установку и обеспечивая целостность конструкции.
В комплекте с литым наконечником они идеально подходят для работы в плотных грунтах, зонах вечной мерзлоты или с большим количеством техногенных включений.
В зависимости от типа защитного покрытия сваи делятся на оцинкованные и неоцинкованные.. Последние практически не защищены от воздействия грунтовой влаги, так как слой краски, который наносится для повышения прочности изделий, отваливается при вкручивании.
Кроме того, все типы винтовых свай практически не защищены от электрохимической коррозии или блуждающих токов, что трудно предсказать или определить заранее.
Какие типы лучше всего подходят для частного строительства
Выбор конкретной марки и размера ростверка зависит в первую очередь от типа и свойств грунта.
После определения наиболее подходящего типа (один или несколько катков, длина, тип ушка) определяется диаметр насыпи. Расчеты производятся исходя из несущей способности опоры.
В частных домах обычно используются шахты относительно небольшого диаметра.:
Большие диаметры требуют больших усилий при прокладке и поэтому практически никогда не используются в частном строительстве.я.
Прокладка труб и незавершенные работы
Основная работа была завершена, но оставалась еще обвязка. К этому времени деньги были потрачены, материалы готовы, но оставался еще 1 куб древесины 150×150 мм. Для этого было достаточно 8 кубов древесины. Первый брус был уложен по периметру и на основные несущие перегородки. Под древесину на металлические опоры были уложены куски линолеума.

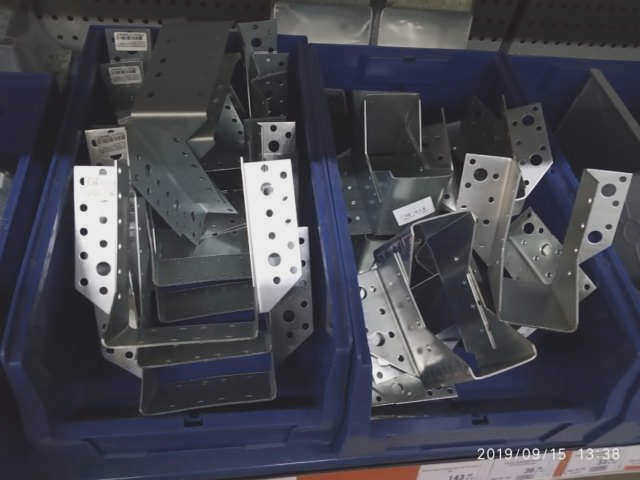

Для крепления бруса к стойкам использовались саморезы – большие саморезы диаметром 8 мм и длиной 100 мм с головкой 13-го размера. По углам брус соединялся под углом 45 градусов. Опорная балка под перегородками была прикреплена к стене благодаря креплениям из углового железа. Нечто подобное можно купить в любом магазине для строителей…..
Плоскость основания была идеально ровной. Не было необходимости подкладывать что-то дополнительное под выравнивающие полосы. Хотя я знаю, что многие строители делают это, чтобы исправить свои "ошибки" (разные уровни высоты свай).
Весной я сделаю металлическую ленту для винтовых свай. Я буду использовать угловую или квадратную профильную трубу. Эффект от моих действий вы сможете увидеть в других статьях блога. И в заключение хотелось бы сделать некоторые выводы.
Уроки и выводы из проделанной работы
Итак, первый: хотите сделать все правильно – делайте сами. Конечно, если вы не знаете, как это сделать, то это уже другой разговор. Но смотрите, я даже предлагал деньги, спрашивал, сколько за работу, соглашался на предложенную сумму, но в итоге мне никто не помог. Может быть, я предложил не ту сумму за работу…..
Во-вторых, всегда делайте предварительные раскопки грунта. Вы легко можете оказаться в ситуации, подобной моей. Любая уважающая себя компания должна выполнять такую работу. Да, вы заплатите дополнительные деньги, но вы не окажетесь в такой же ситуации, как я. В итоге мы потеряли неделю на поиски машин и т.д.
В-третьих, не ведитесь на самые низкие цены. Низкая цена не всегда выгодна. Вы можете значительно потерять на качестве самих свай и качестве монтажных работ. Выбирайте что-то среднее по стоимости и обязательно заключайте договор на оказание услуг и требуйте оплаты всех счетов.
В заключение скажу следующее. Есть вопросы – задавайте. Есть предложения – пишите. Возможно, кто-то сталкивался с другими проблемами? Сообщите нам, читателям будет интересно. И не забудьте посмотреть видео ниже о том, как завязывать винтовые сваи. Мирного и безмятежного неба! До встречи!
