Вся конструкция состоит из трех прямоугольных стальных рам, изготовленных из стальных прутьев диаметром от 12 до 18 мм, каждая из которых имеет четыре рабочих прута. Чтобы обеспечить поверхностный слой бетона для защиты арматуры от коррозии, размеры поперечного сечения рам составляют 280 x 280 мм, при этом арматура выступает вверх на 300 мм.
Фундамент для откатных ворот – особенности, какой выбрать, этапы работы над устройством

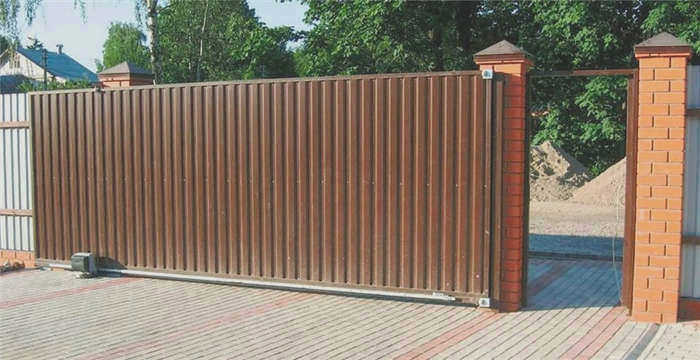

Откатные ворота набирают все большую популярность – они удобны и просты в эксплуатации. Особенно это касается ворот с автоматическим, дистанционно управляемым приводом. Стоимость самого изделия и монтажа достаточно высока, ее можно снизить, если выполнить работы по устройству фундамента своими руками. Но при выполнении работ вам нужно будет учесть ряд особенностей, чтобы правильно рассчитать нагрузку.
Преимущества автоматических дверей
Многие землевладельцы заинтересованы в установке откатных ворот, но сомневаются из-за сложности монтажа и фундамента.
Вот основные преимущества этого типа ворот:
- универсальность – достаточно одного небольшого пульта дистанционного управления;
- удобство – проезд к дому можно открыть прямо из машины. Вам не придется выходить из него в любую погоду, чтобы открыть ворота вручную;
- надежность – автоматика позволяет использовать ворота очень долго – плавно ускоряя ворота при открывании и замедляя их для предотвращения ударов в нужный момент;
- безопасность – нет риска, что раковина ворот ударится о препятствие, например, автомобиль, и повредит его.
Ворота с автоматикой стоят дороже, чем простой механический вариант. Если бюджет не позволяет, рекомендуется установить ворота без оператора и роликов. А автоматику установить чуть позже.
Шаг 1: Подготовка бетонного основания
Вес "средних" откатных ворот, установленных на частной территории, может достигать полутонны. При открывании и закрывании весь вес конструкции передается на закладную секцию, по которой движутся ролики. Кроме того, вес консольных балок или рельсов также представляет собой значительную нагрузку. Поэтому перед установкой фундамента необходимо подготовить устойчивую закладную деталь, а заодно и трассу для прокладки кабелей автоматики.
Начните с расчета уровня бетонного основания фундамента. Это зависит от уровня асфальта, плитки или другого покрытия на подъездной дороге. Расстояние между нижним краем полотна ворот и поверхностью подъездной дороги должно быть не менее 5 см. не менее 5 см.
После того как уровень бетонного основания будет установлен, начните рыть котлован, в который будет установлена и затем забетонирована встраиваемая или опорная рама. Специалисты рекомендуют закапывать фундамент На глубину не менее 1,3 м. Важно учитывать климат региона, особенно степень промерзания грунта зимой.
При рытье котлована важно предусмотреть специальный фундамент из песка и гравия для защиты фундамента от проседания из-за возможной просадки почвы или движения грунтовых вод. Фундамент толщиной 30-40 см 30-40 см будет достаточно.
Ширина котлована под фундамент обычно составляет Ширина траншеи для фундамента обычно составляет 40-45 см. Чтобы рассчитать необходимую длину бетонного фундамента, просто вычтите из длины ворот длину проема. Например, чтобы сделать фундамент для откатных ворот длиной 4 метра, вам потребуется зазор около 2 метров.

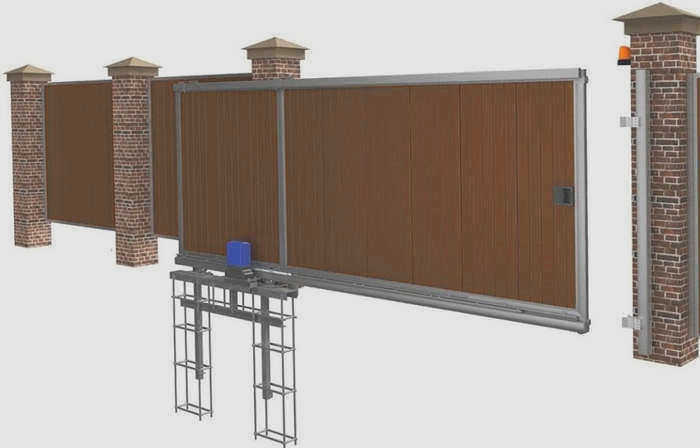

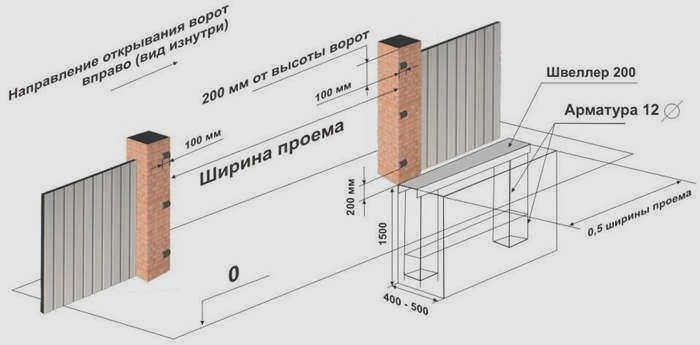

Последним этапом подготовки котлована к закладке фундамента является установка опалубки и монтаж кабель-каналов. Для лучшего понимания мы предлагаем обратиться к приведенному ниже рисунку:

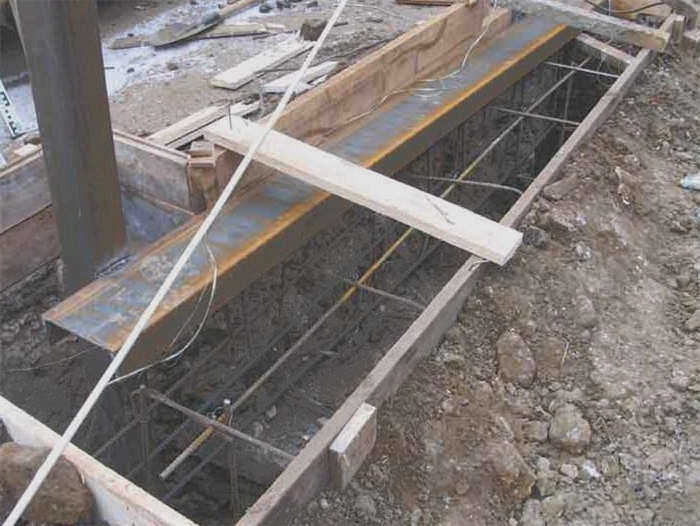

Закладка фундамента для откатных ворот
Шаг 2: Укладка закладного элемента

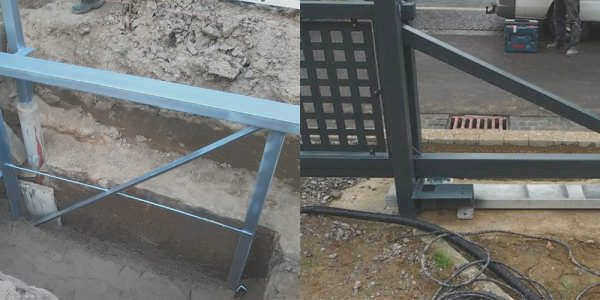

Наконец, все готово для установки закладного элемента. Важно соблюдать размеры, которые координируют положение этого элемента относительно проема.
В качестве закладного элемента могут быть использованы следующие элементы самодельный стальной швеллер (один из фланцев станет плоскостью, по которой будут двигаться ролики, открывающие и закрывающие ворота) или предварительно спроектированная несущая рама от компании "АЛЮТЕХ".
Существует несколько вариантов рам в зависимости от конструкции ворот:
Рис. 1. Несущая рама FLGU.400.0821
Несущая рама FLGU.400.0821 предназначена для установки ворот с профилем 96 мм с опорными стойками, с расстоянием между каретками I=1200 мм.
Рис. 2. Опорная рама для ворот FLGU.400.0823
Рама FLGU.400.0823 предназначена для установки ворот с профилем 96 мм со стойками или опорами с расстоянием между тележками 1200 мм.
Рис. 3. Опорная рама для ворот FLGU.400.0826
Опорная рама ворот FLGU.400.0826 предназначена для установки секционных ворот 96 мм без опорных стоек, расстояние между тележками I=1200 мм.
Рис. 4. Опорная рама ворот FLGU.400.0822
Нижняя рама FLGU.400.0822 предназначена для установки секционных ворот 68 мм со стойками, с расстоянием между тележками 1200 мм.
Строительная схема
Для точного расчета строительной ямы необходимо учитывать вес и размер ворот. Также необходимо учитывать ширину самого проема.
Подходящая схема заливки реечного фундамента для откатных ворот длиной 4 или 5 метров будет включать в себя три параметра:
- Длина. Это число должно быть не менее половины ширины будущего проема. Например, если длина проема составляет 400 сантиметров, то длина фундамента должна быть не менее 200 сантиметров;
- Ширина. 50-70 сантиметров должно быть достаточно;
- Глубина. Этот параметр должен быть не менее 150 сантиметров. Его следует выбирать в зависимости от степени промерзания грунта в регионе строительства.
Сам котлован должен иметь прямоугольную форму. Необходимо сделать чертеж фундамента для откатных ворот, и отметить на нем все параметры и элементы сделанной конструкции. Это значительно упростит дальнейшую работу.
Элементы фундамента
Прочность и срок службы бетона напрямую зависит от качества его исполнения. Чтобы сделать хорошую бетонную смесь, необходимо приобрести цемент марки М500 или выше, а также щебень фракции от 30 до 40 мм.
Важно, чтобы пропорции портландцемента и песка соответствовали значениям, указанным в инструкции, для получения необходимой прочности бетонной смеси. Качество бетона легко проверить. Затвердевший блок не рассыпается при ударе молотком. Этот метод также можно использовать при строительстве реечного фундамента для распашных ворот.

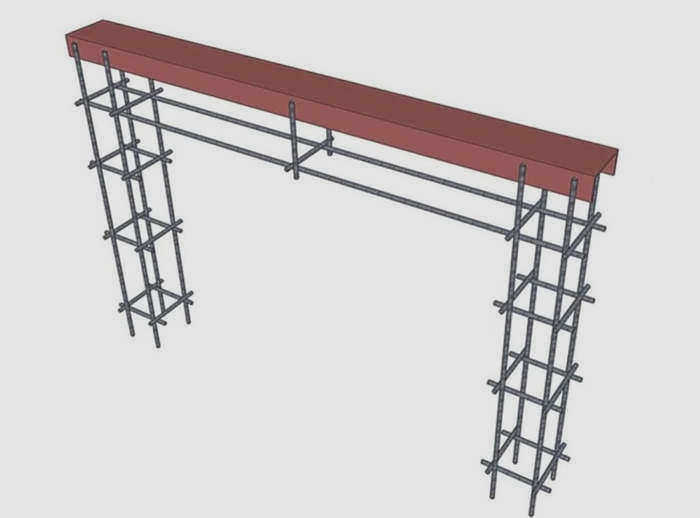

Каркас – это конструкция, в которой используется металлическая арматура. Он необходим для распределения напряжений, действующих на бетонный блок. Арматурный каркас может значительно продлить срок службы фундамента ручной работы.

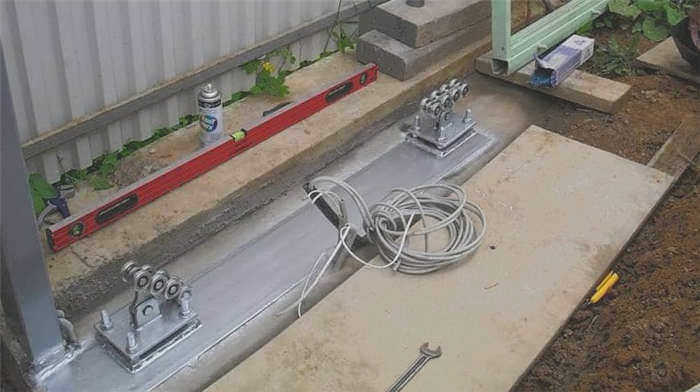

Как показывает практика, лучше всего подходит арматура диаметром 16-20 миллиметров. Арматура соединяется с помощью сварки или склеивания. Важную роль играет опорный швеллер. Он поддерживает как электропривод, так и консольные блоки.
Швеллер приваривается к ригелям, которые предварительно заделываются в фундаментную раму. Электропривод крепится к меньшему швеллеру. В данной ситуации опорный швеллер должен быть размера 20. Для откатных ворот с меньшими размерами рекомендуется размер 18.
Особые указания по использованию винтовых свай
На первый взгляд, использование готовых стальных винтовых свай для фундамента откатных ворот значительно упрощает процесс строительства и экономит время и деньги.
Однако существует ряд проблем, которые могут привести к противоположному результату:
- Для многих грунтов винтовые сваи, установленные в один ряд, по своей сути непригодны: они не могут обеспечить устойчивость при значительных диагональных нагрузках.
- Использование высокопрочного швеллера в качестве балки для винтовых свай является обязательным, что резко увеличивает стоимость фундамента.
- Винтовые сваи можно свободно вкручивать только при отсутствии забора – это означает, что ворота должны быть построены до забора.
Винтовые сваи плюс швеллер фактически можно установить за один день. Этот вариант гарантирует скорость строительства, но очень редко обеспечивает качество.
И если скорость все же важна, ширина проема ворот небольшая, около 2,5 м, а оболочка ворот представляет собой легкую конструкцию, стоит рискнуть, предварительно рассчитав площадь свай и скрепление ворот со столбами забора.
Этапы работ
Фундаментные работы для откатных ворот состоят из 4 этапов
- Земляные работы.
- Сборка каркаса из стальных прутьев.
- Изготовление вставок и их установка.

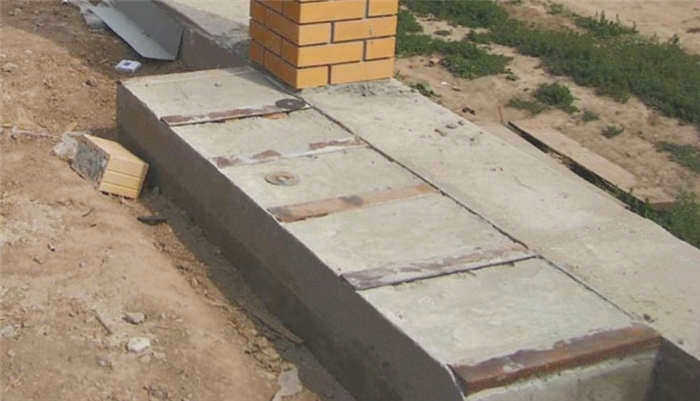

- Заливка фундамента.
Каждый этап имеет свои особенности и требования к выполнению. В следующих инструкциях описано, как выполнить строительство данного фундамента.
Земляные работы
Выемка грунта начинается с рытья траншеи для заливки горизонтальных стропил в верхней части, которая должна быть близка к нижнему основанию забора. Ширина 400 мм обеспечит надежное крепление движущего и перемещающего механизма к ее поверхности. Для сильно осыпающейся почвы ширину следует увеличить на 150-200 мм, чтобы обеспечить возможность установки опалубки.
Глубина зависит от расчетной нагрузки и составляет.
- 300-350 мм для створок весом до 800 кг и длиной до 5 м.
- 350-400 мм для створок весом 800-1000 кг и длиной 5 м.
- 400-450 мм для створок весом 1000-1200 кг и длиной 6 м.
После того как горизонтальные траншеи вырыты, можно вырыть вертикальные отверстия для армирования и залить столбы. Подходящее сечение для первого столба – 400×400 мм, а глубина ямы должна быть на 20-30 см ниже точки промерзания почвы. Поперечное сечение ямы для второго столба – 500×400 мм. Увеличение этого размера необходимо для того, чтобы столбы можно было наклонить для обеспечения укладки доски или аналогичного материала под наклоном.
Вырытая яма заполняется слоем песка толщиной 15-20 см и хорошо уплотняется водой. Вдоль стенок и дна котлована следует уложить полосы геотекстиля. Проще всего это сделать, скрепив степлером мешки с этим материалом по требуемому сечению столба. Вдоль края горизонтального котлована следует уложить шаблон из досок так, чтобы верх шаблона находился на 2-4 см выше уровня земли.
Это определит высоту установки полотна ворот. Дно траншеи и опалубка также должны быть покрыты слоем геотекстиля. Все соединения между отдельными полосами шпунта фиксируются с помощью скоб или термической пайки.
Использование винтовых свай для фундамента
Свайный фундамент может хорошо поддерживать конструкцию ворот и обеспечивать достаточную устойчивость. Однако такие работы зачастую являются более дорогостоящими и сложными.
Фундамент для откатных ворот на винтовых сваях может быть установлен только до возведения забора. В противном случае перевернуть сваи и установить их будет технически невозможно.
Кроме того, стальные швеллеры должны быть установлены в виде горизонтальных балок, поскольку только так можно обеспечить устойчивость при диагональных нагрузках.
