Заливка плиты на ленточный фундамент по грунту

Существует несколько методик организации фундамента. По мнению экспертов, наиболее оптимальной является следующая конструкция:

Технологические решения для монолитной плиты на ленточном фундаменте

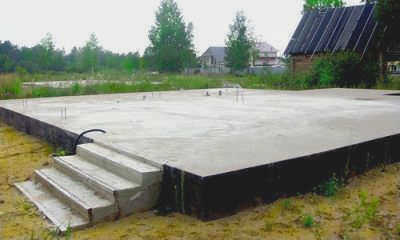

Когда строительная площадка характеризуется неустойчивым грунтом, рекомендуется возводить комбинированный тип фундамента – монолитную плиту на ленточном фундаменте.

В данной статье описаны все особенности технологии возведения монолитной плиты на ленточном фундаменте, последовательность закладки фундамента, а также возможные варианты устройства перекрытий.

Особенности

Монолитный плитный фундамент состоит из двух конструктивных элементов: плиты и ленты, фиксирующей ее по периметру..

Фундамент занимает всю площадь под зданием. Он удерживается лентой, которая имеет одинаковое сечение по всей длине.

С точки зрения глубины промерзания фундаменты могут быть мелкозаглубленными или заглубленными. Это расчетная величина, которая напрямую зависит от геологии участка и нагрузки, оказываемой на него конструкцией.

С точки зрения метода строительства, как монолитные, так и сборные фундаменты LF. В первом случае бетонная смесь заливается в готовый котлован, оборудованный опалубкой.

Второй вариант обойдется строителю на порядок дороже, так как штампованные блоки придется завозить, разгружать, укладывать с помощью кранового оборудования. Однако это займет меньше времени, чем ожидание застывания готового бетона.

Возможные варианты применения

Конструктивные особенности представленного типа фундамента делают его популярным в строительной отрасли. Он используется в таких случаях, как:

• неустойчивый грунт (сырой, с высоким содержанием глины) и другие типы фундаментов экономически нецелесообразны;
• планируется тяжелое строительство;
• дом будет стоять на одном цокольном этаже.

Преимущества и недостатки

К преимуществам подвала относятся:

• срок службы не менее 100 лет
• устойчивость на нестабильных почвах;
• не меняет своего местоположения при движении грунта;
• заменяет первый этаж;
• Подвал можно обустроить;
• может быть построен без привлечения строительной компании.

Что такое фундамент?

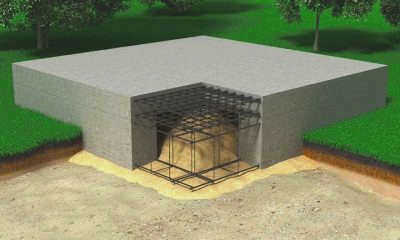

Устройство фундамента для дома представляет собой армированную монолитную плиту, которая заливается на равномерно утрамбованную подушку из песка и гравия. Ее глубина зависит от параметров участка и предназначения, в домах без подвалов эта величина колеблется от 50 до 20 см, верхний край плиты обычно приподнят над нулевой отметкой.

К особенностям и преимуществам этой конструкции относятся:

• Равномерное распределение нагрузки от вскрышных пород и устойчивость к подвижкам грунта без риска смещения стен или деформации грунта.
• Минимальная нагрузка на грунт, что позволяет вести строительство на слабых и неустойчивых грунтах.
• Возможность отказаться от высокого цоколя и использовать плиту в качестве основания.
• Высокая жесткость, прочность и долговечность.
• Простота процесса и схемы, возможность самостоятельно уложить плиту с минимальным использованием спецтехники.

Толщина плиты под частные дома варьируется от 20 до 40 см, обычно такой фундамент армируется двухрядным объемным каркасом. Все коммуникационные и сервисные отверстия закладываются на стадии фундамента.После завершения бетонирования бурение в плите не допускается.

Основание плитного фундамента необходимо защитить от грунтовой влаги и принять меры для отвода воды вниз в местах, которые часто подтапливаются.

Установка плитного фундамента для отдельно стоящего дома от А до Я

Работа начинается с анализа грунта (уровень грунтовых вод, несущая способность и однородность слоев, ровность грунта) и расчета параметров фундамента (толщина плиты и подушки, сечение и частота армирования, глубина заложения). По возможности, основные этапы закладки следует проводить весной или в первые месяцы осени, когда стоит достаточно сухая, но не жаркая погода, а почва прогрета.

Чтобы сделать плитный фундамент своими руками, Необходимо выполнить следующие действия:

1. Подготовка участка, разметка фундамента, прокладка коммуникационных труб и выемка грунта.
2. На дно котлована насыпается слой песка и щебня, который уплотняется и выполняет роль дренажной подушки.
3. По периметру фундамента устанавливается опалубка с опорами по бокам.
4. Цоколь и стены фундамента утепляются и гидроизолируются.
5. Внутри опалубки связывается арматурный каркас.
6. Ранее уложенные трубы заделываются раствором.
7. Опалубка заливается бетоном с обязательным удалением воздуха и уплотнением.
8. Залитую плиту выравнивают, накрывают полиэтиленовой пленкой и оставляют в покое до полного набора прочности.
9. После снятия опалубки и проверки состояния плиты производится обратная засыпка плиты с дренажом по периметру или заменой грунта, если это необходимо.

Анализ грунта и расчет перекрытия

При планировании были приняты следующие допущения

• Региональные климатические данные (используются для определения уровня промерзания и снеговой нагрузки)
• Результаты проб грунта, взятых минимум в 5 точках (по углам и в центре дома) на глубину 1,5-2 метра для определения уровня грунтовых вод, водонасыщенности и несущей способности.
• Общая нагрузка и площадь дома.

Расчет ленточного фундамента с плитным фундаментом

Строительство надежного плитного ленточного фундамента требует сложных инженерных расчетов. Не рекомендуется выполнять их самостоятельно, не имея необходимых знаний и опыта. Эту работу следует доверить профессиональным архитекторам. При проведении расчетов следует учитывать ряд факторов:

• Характеристики почвы на участке; для этого необходимо провести анализ;
• Размеры будущего здания в соответствии с планом;
• Анализ возможного движения конструкции в процессе эксплуатации;
• Расчет фундамента на сжатие;
• Расчет диаграммы деформации.

Только после этого можно рассчитать глубину заложения фундамента, его ширину и сечение монолитной плиты.

Виды фундаментов

На первом этапе строительства возводится плитный фундамент. Под него выкапывается траншея, на дно которой укладывается слой песка. Поверх слоя укладывается гидроизоляция, и только после этого можно возводить сам фундамент. Плитные фундаменты бывают двух типов:

• Монолитный, который изготавливается из бетонного раствора;
• Сборные, т.е. изготовленные из железобетонных изделий.

Второй вариант используется нечасто, так как требует специального оборудования. Фундаменты также можно разделить по типу заложения:

• мелкозаглубленные – такие конструкции подходят для одноэтажных зданий или легких бунгало (каркасных, деревянных, пенобетонных). Глубина заложения в этом случае составляет 0,5-0,7 метра. Также важна кислотность почвы, которая должна быть низкой или средней.
• Заглубленный – фундаменты этого типа используются при строительстве больших домов или с использованием тяжелых материалов, например, при строительстве монолитных домов. В этом случае фундамент заглубляется на 0,2-0,3 м ниже уровня промерзания.

Как залить монолитную плиту на плитном фундаменте с опорой на грунт

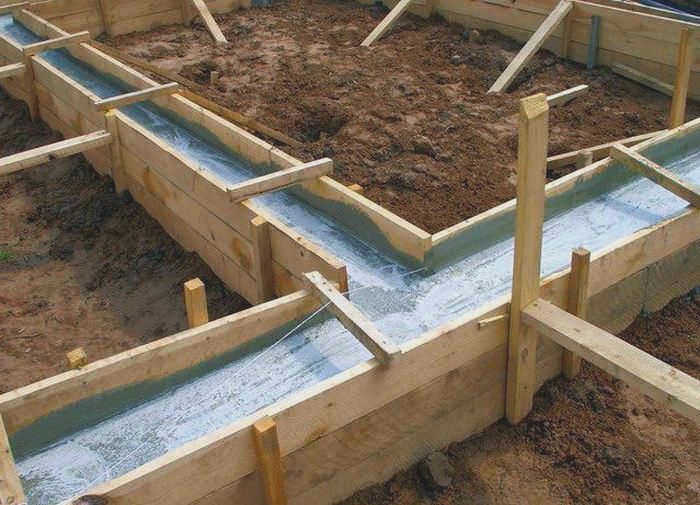

Заливка плиты на плитном фундаменте начинается с возведения перекрытия. Для этого используется блочная кладка или бетонная заливка. Во втором случае используется классическая технология с той разницей, что, во-первых, внешняя опалубка выше внутренней на толщину плиты и, во-вторых, часть вертикальной арматуры обрезается на 5-7 см больше высоты фундамента, чтобы она оставалась выступающей из бетонной массы после завершения заливки. После полного затвердевания раствора (примерно через 1-2 недели) наступает время монтажа плиты, который включает в себя следующий перечень работ:

1. Демонтаж внутренней опалубки, если она не является несъемной.
2. Выкапывание траншеи глубиной 50-60 см внутри формы фундамента.
3. Установка труб для будущих инженерных коммуникаций.
4. Обратная засыпка и уплотнение слоя песка толщиной 15-20 см.
5. Обшивка песчаной подушки геотекстилем, выводя его края за пределы котлована примерно на 50 см, и сшивание полос между собой с помощью специальной машины.
6. Обратная засыпка и уплотнение 20-сантиметрового слоя щебня, затем заливка цементного раствора до образования сверху шара бетона толщиной 3-5 см.
7. Укладка гидроизоляции, затем затирка швов и выведение краев на 30-40 см за пределы траншеи.
8. Укладка гидроизоляции вровень с верхней поверхностью железобетонной полосы и заделка швов между ее элементами.

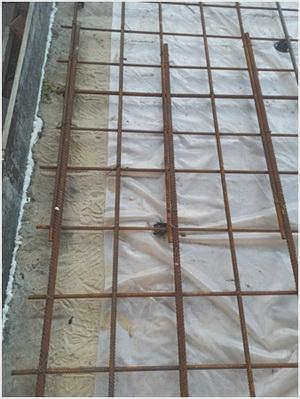

9. Из стальных прутков диаметром 12-14 мм изготовить двухэтажный арматурный каркас высотой 10-15 см и площадью, равной площади внешней опалубки фундамента.
10. Установите арматурный каркас на специальные или самодельные подставки высотой 5-6 см и соедините его края с вертикальными стержнями, выступающими над верхней плоскостью полосы.
11. Заливка бетонной смеси в контейнер, образованный внешней опалубкой, таким образом, чтобы над верхним слоем арматуры образовался защитный слой толщиной не менее 5 см.
12. Уплотнение бетона путем трамбовки или вибрирования и обеспечение его сохранности в процессе твердения.

Как залить монолитную плиту на фундаменте типа "плита в плите", не опираясь на грунт?

Заливка монолитной плиты на плитный безопорный фундамент, как и в предыдущем способе, производится в два этапа. На первом этапе возводится лента стандартным методом кладки или бетонирования. На втором этапе, через 28 дней – время, необходимое для набора монолитом необходимой прочности, – производится непосредственно монтаж плиты, который включает следующие этапы:

1. Установка и закрепление внешней опалубки на наружных стенах фундамента.
2. Сборка и установка непрерывной нижней опалубки с коммуникационными отверстиями и люками для проникновения, идентичной оборудованию, используемому для формирования перекрытий.
3. Обшивка днища и боковых палуб полиэтиленовой пленкой или другим гидроизоляционным материалом.
4. Возведение арматурного каркаса в соответствии с описанной выше схемой.
5. Заливка и уплотнение бетонной смеси.

Полученная таким образом плита полностью опирается на реечный фундамент, который в данной ситуации выступает в качестве арматурных ребер. Принимая на себя большую часть нагрузки, он уменьшает толщину плиты и тем самым значительно снижает материальные затраты. Однако еще важнее то, что плоский подвал, основанный исключительно на реечном фундаменте, дает возможность построить под ним погреб или подвал.

На что следует обратить внимание при подготовке к заливке плитного фундамента

Описанная выше технология может быть реализована несколько иными способами, но в каждом случае весь объем бетона заливается за один прием. Это оказывает сильное давление на щиты опалубки. Если они плохого качества, то под нагрузкой они могут прогнуться или разрушиться, что приведет к большим потерям денег и времени. Поэтому не пытайтесь сэкономить на опалубке. Даже если у вас нет средств на такую покупку, запаситесь опалубка для фундамента в аренду: просто, недорого, эффективно и безопасно!
