Цель теплоизоляции – отделить нагревательные элементы от земли, чтобы теплый воздух поднимался вверх и не уходил в землю. Теплоизоляция необходима для напольного отопления. Без нее пол не будет функционировать эффективно, и строить его, как правило, не имеет смысла.
Теплый водяной пол с подогревом в отдельно стоящем доме – инструкция "сделай сам
Установка теплого пола в отдельно стоящем доме часто вызывает затруднения, но вопрос в том, как сделать систему отопления комфортной своими руками, остается открытым.
В настоящее время водяной теплый пол популярен в загородных домах. Несмотря на трудоемкий процесс строительства и высокую стоимость, конструкция окупается в течение пяти лет.
Рекомендуется подумать о системе отопления до начала строительства дома.
Планирование
Установка водяного контура в домах с газовыми котлами считается особенно благоприятным и оптимальным решением. Такая конструкция дешевле в плане энергозатрат и проста в эксплуатации, что делает ее наиболее эффективной.
Система может работать безупречно только в том случае, если она профессионально спроектирована и правильно установлена.
Первое, что необходимо сделать перед установкой напольного отопления в деревянном доме или шале, – это составить проект. При подготовке проекта продумайте тип материала, который будет уложен в "пирог", и толщину каждого слоя.

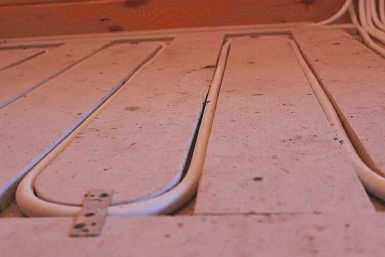

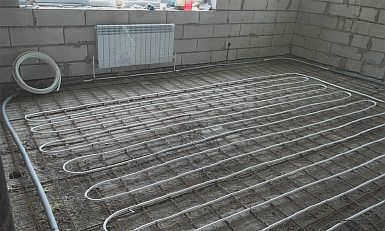

Кроме того, необходимо подготовить план расположения труб. План можно начертить на стандартном листе бумаги, где каждая клетка представляет собой шаг.
Шаг зависит от климатических условий региона. В районах с умеренными климатическими условиями:
- если дом хорошо утеплен, уклон составляет 20 см;
- если кирпичные, бетонные или деревянные стены плохо утеплены – 10 см;
- в больших помещениях, с теплыми и холодными стенами – расстояние между ними разное, с теплыми стенами – больше, с холодными – меньше.
Необходимые параметры
Универсального значения для толщины стяжки не существует. Цифра определяется с учетом таких факторов, как тип грунта, если это частный дом, то необходимо учитывать назначение комнат. Есть и другие нюансы, например, материал и характеристики арматуры.
На рынке строительных материалов представлены смеси, которые позволяют сделать заливку не слишком толстой. Такие смеси создают гладкую поверхность, пригодную для дальнейшей укладки финишного покрытия.

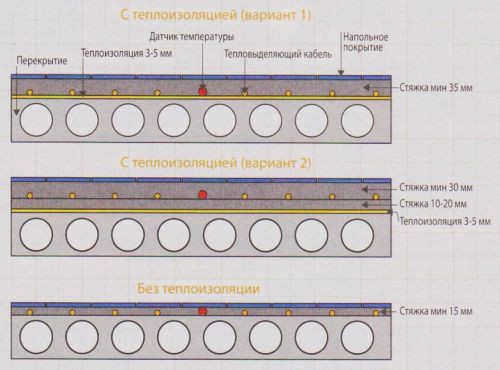

Вообще говоря, толщина стяжки для пола с подогревом должна включать в себя каждый элемент системы. На эту величину также влияет диаметр труб, который должен составлять до 2,5 см. Исходя из этого, можно сделать вывод, что толщина стяжки 5-7 см является достаточной.
Однако использование системы обогрева способствует расширению бетонного слоя и финишного покрытия. Поэтому потребуется стяжка, которая не будет значительно деформировать финишное покрытие и сохранит теплопроводность.
Следует также отметить, что для увеличения срока службы водяного теплого пола особое внимание необходимо уделить трубам, используемым для монтажа. Трубы для напольного отопления должны отвечать следующим требованиям – повышенное термическое сопротивление, более длительный срок службы, пластичная структура материала, легкий вес – всем этим критериям отвечают трубы Lammin.

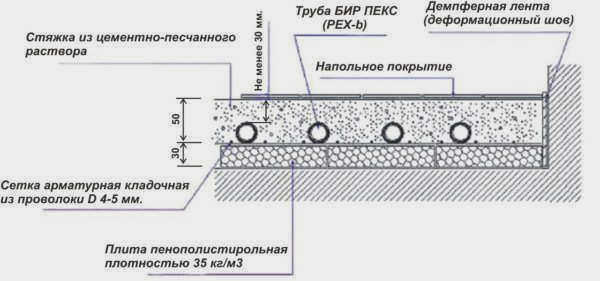

Большинство экспертов утверждают, что слишком толстая стяжка не нужна, но до 5 см смеси должно быть уложено поверх труб. Превышение этого значения приводит к высоким энергозатратам и трудностям в управлении интенсивностью нагрева.
Приемлемый минимум
Существуют определенные нормы укладки стяжки:
- Если смесь такая, что она сама себя выравнивает, достаточно 2 см.
- Если используется цементный раствор, необходимо 4 см.
Последовательность работ

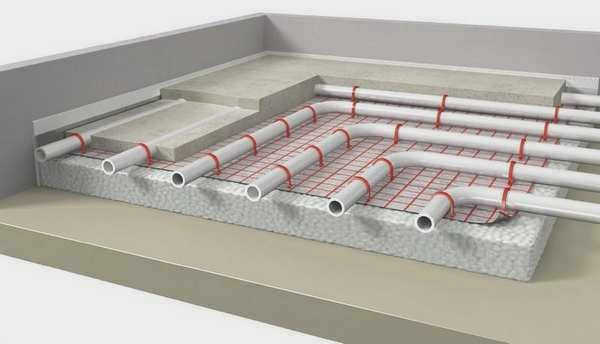

Перед заливкой стяжки уложите гидроизоляцию, изоляцию и трубы для напольного отопления. Не забудьте армировать поверхность металлической сеткой. Важно, чтобы толщина каждого прута составляла не менее 3 мм. Арматура должна находиться внизу, и к ней следует прикрепить трубы.
Однако есть специалисты, которые предпочитают размещать сетку над водопроводными трубами для оптимального распределения нагрузки. Это позволит достаточному количеству тепла выходить из бетонного слоя.
Уплотните стяжку гидроизоляционным слоем, используя рулонный или жидкий гидроизоляционный материал. Затем приступайте к укладке изоляционного слоя. В качестве материала обычно выбирают плотный полистирол. Плиты укладываются компактно благодаря блокирующим устройствам по бокам.

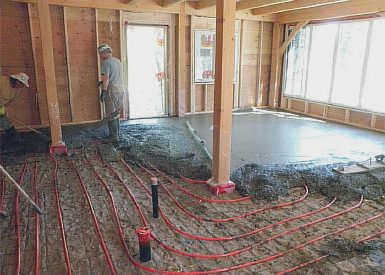

Стяжка для полов с подогревом заливается бетоном такой консистенции, которая облегчает выравнивание. Раствор замешивается вручную или с помощью бетономешалки. Используйте 1 часть цемента и 4 части песка, предварительно просеянного. Также следует добавить достаточное количество воды для получения тестообразной смеси и пластификатор для обеспечения эластичности.
Для придания стяжке прочности рекомендуется добавить в раствор фибру, состоящую из синтетических волокнистых материалов.
Важно укладывать ее в одно и то же время. Нельзя заливать один участок, а через несколько дней делать остальные. В этом случае позже появятся трещины.

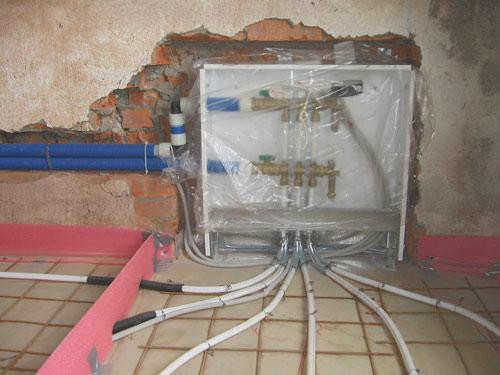

Проверьте состояние труб, так как после застывания бетона они будут недоступны. Протестируйте систему, подключив рабочее давление воды, и проверьте, нет ли утечек в течение дня. Если возникли протечки, их следует устранить и только после этого заливать стяжку.

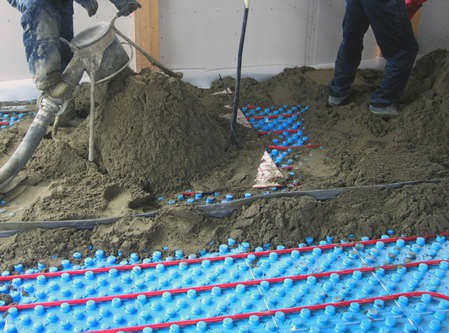

Как заливать бетонную стяжку
Выбор типа стяжки – это еще не все, необходимо также знать, как правильно ее заливать. Любая ошибка при выполнении этого вида напольного покрытия снижает эффективность напольного отопления и приводит к разрушению стяжки. Перед этапом заливки необходимо провести подготовку основания, укладку гидроизоляционного и армирующего слоя и монтаж системы отопления. Перед укладкой теплого пола необходимо также установить демпферную ленту по периметру помещения. Только после этого можно делать стяжку.
Для проведения работ необходимы следующие элементы:
- металлический направляющий профиль;
- сухая штукатурка;
- емкость для замешивания раствора;
- спиртовой уровень;
- шпатель;
- линейка.
Шаг 1 . Используя спиртовой уровень, отметьте на стене линию стяжки. Обратите внимание, что толщина раствора над трубами должна быть не менее 3 см.
Создание полусухой стяжки
После завершения монтажа водяного пола следует также уложить полусухую стяжку. По периметру следует наклеить демпферную ленту и надежно закрепить трубы.
Для завершения работ необходимы следующие предметы:
- емкость для смешивания;
- Т-образные балки;
- Т-образная балка; уровнемер;
- правило;
- шпатель;
- цемент и песок;
- фибра.

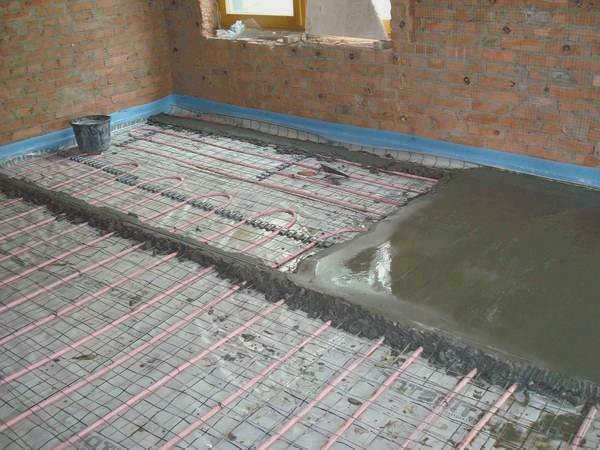

Рабочий процесс практически идентичен описанному выше. Маяки устанавливаются на поверхность водяного слоя, и раствор выравнивается по горизонтали. Затем раствор перемешивается до нужной консистенции, давление в трубах поднимается до 0,3 МПа, и смесь распределяется между маяками. Во время работы необходимо постоянно контролировать толщину слоя над трубами, чтобы она составляла не менее 3 см. Раствор должен быть очень тщательно разглажен и уложен как можно плотнее. Если под стяжкой образуются углубления, добавьте еще раствора и снова выровняйте стяжку.

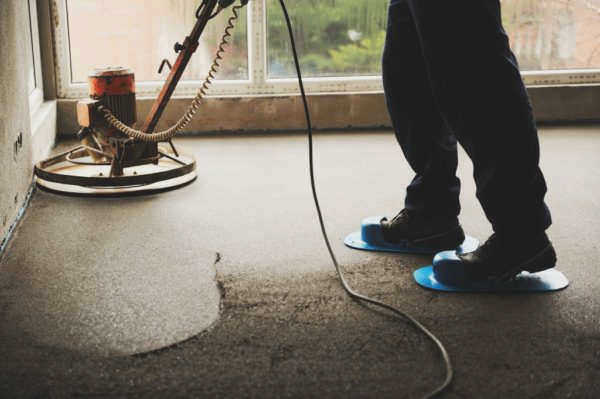

Когда стяжка полностью уложена, подождите 20-30 минут, а затем приступайте к затирке. Затирочная машина не только идеально выравнивает поверхность, но и одновременно уплотняет стяжку. Внимание. Чем больше времени прошло после заливки, тем слабее эффект шлифовки. Через 6 часов уже слишком поздно для затирки, так как смесь успела застыть.
Не включайте отопление до полного высыхания стяжки. Это относится к обоим способам заливки. В первый день температура воды в трубах не должна превышать 25 градусов. На следующий день ее повышают еще на 5 градусов и так несколько дней подряд, пока система не заработает.
Особенности эксплуатации
Все вышеперечисленные особенности монтажа стяжки являются базовыми. Однако существуют дополнительные тонкости, о которых следует помнить до начала отделочных работ и эксплуатации.
Первое, что необходимо сделать, – это проверить состояние труб непосредственно перед заливкой. Очень часто, как только пол вводится в эксплуатацию, трубы начинают протекать, покрываются коррозией или ржавчиной. Надежное предотвращение потери тепла обеспечивается укладкой отражающего слоя.
Материалы, используемые для укладки пола с подогревом, должны быть тщательно подобраны. Основным таким материалом является цемент. Большинство марок этого продукта через некоторое время начинают твердеть и теряют свои свойства. Специалисты рекомендуют покупать цемент за день до использования, чтобы он не лежал без дела слишком долго и не терял своих свойств.
Дальнейший уход за готовой стяжкой не сложен. Самое главное – обеспечить нормальную влажность в течение недели после заливки. Это необходимо потому, что цемент становится наиболее прочным через 25 дней после приготовления раствора.
Для поддержания различных химических процессов, благотворно влияющих на состояние покрытия, необходимо использовать обычную воду. Материал должен полностью затвердеть, но не полностью высохнуть. Из-за естественного высыхания стяжки материал не успеет затвердеть, и его характеристики не будут соответствовать требованиям. Это означает, что стяжка может высохнуть только тогда, когда она достигнет необходимой прочности. В противном случае затвердевший раствор может растрескаться.
Сушка и запуск пола
Общее правило при сушке пола – избегать прямых солнечных лучей, которые могут быстро высушить пол. Лучше всего на некоторое время закрыть окна. После того как раствор залит, его следует время от времени протыкать иглой, так как эта процедура позволяет выйти пузырькам воздуха, скопившимся на дне.
Температура в помещении для сушки не должна опускаться ниже +5°C. После завершения процесса сушки выключите систему и выровняйте уровень влажности в помещении.
- После полного затвердевания раствора систему можно запускать. После первого запуска на минимальной мощности должно пройти всего несколько дней, прежде чем система выйдет на нормальную мощность. Температура воды повышается очень плавно.
- Основной задачей после ввода в эксплуатацию является удаление воздуха из труб. Для этого уровень давления должен превышать проектную норму на 15%.
- На следующем этапе можно включить насос, закрыть все патрубки, кроме одного, и удалить весь воздух.
Этот процесс следует повторить несколько раз в течение не менее трех дней. Эта процедура особенно сложна при длинных контурах. Затем система начинает нагреваться (начиная с +20° C и увеличивая этот параметр каждый раз на +5° C) до достижения требуемой рабочей температуры.
Работы по установке могут быть выполнены самостоятельно. Однако этот процесс занимает много времени и в некоторых случаях требует использования специальных инструментов. Кроме того, важным этапом является планирование будущего дизайна пола.
