Заполнение свай бетоном
Выполнение свайного фундамента
К строительству дома, как и к любому другому строительству, необходимо подходить ответственно. Каждый этап, от планирования участка до возведения здания, требует внимания и точности. Залогом долговечного и надежного дома является хорошо построенный фундамент. Однако уже на этом этапе различные факторы могут помешать ходу строительства, наиболее важными из которых являются климатические и грунтовые условия. В некоторых обстоятельствах строительство обычного фундамента может оказаться невозможным. В этом случае на помощь могут прийти свайные фундаменты.
Оглавление:
- Описание свайного фундамента
- Как использовать свайные фундаменты
- Как заливать сваи для фундамента
- Особенности свайного фундамента
Описание свайного фундамента
Свайный фундамент представляет собой набор взаимосвязанных свай. Сваи могут быть изготовлены из железобетона, стали или древесины. Длина сваи зависит от состояния грунта на участке, но не должна быть меньше 150-200 см. Чаще всего сваи устанавливаются вертикально в грунт путем ввинчивания, вдавливания или забивания. Для облегчения этого процесса каждая свая имеет заостренный конец.
Сваи поддерживают конструкцию в местах наибольшей нагрузки. Сваи также должны быть установлены в местах соединения несущих стен здания.

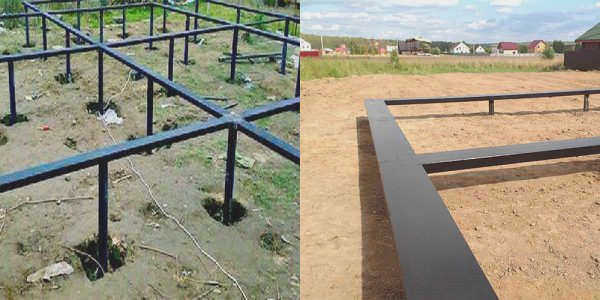

Сваи соединяются с помощью накладного хомута. На нем возводится основное здание.
Свайные фундаменты вчера, сегодня и завтра
Технология возведения многофункциональных зданий на отдельно стоящих сваях известна человечеству уже тысячи лет. Она до сих пор совершенствуется и улучшается. Первые свайные фундаменты представляли собой круглые столбы, вбитые в землю из стволов деревьев. Процесс установки был довольно сложным и трудоемким, но он широко использовался, особенно в районах с частыми подтоплениями.
В настоящее время эта технология практически исчезла, поскольку сделать свайный фундамент для дома своими руками из бревен неоправданно дорого и физически затратно. В прошлом веке в качестве вертикально установленных в грунте опор широко использовались железобетонные сваи, которые также забивались в грунт с помощью различных механических устройств. Такой тип опор имеет множество преимуществ:
Технология свайного фундамента
- Прочность свай была несравненно выше по сравнению с деревянными сваями, что обеспечивало их устойчивость при установке и последующей эксплуатации;
- железобетонные опоры значительно увеличили общую нагрузку на фундамент, что позволило без опасений строить на таких фундаментах многоэтажные сооружения;
По сечению сваи были в основном трех типов – круглые, прямоугольные и шестигранные. Каждый из них был оправдан для конкретных почвенных и климатических условий, существующих в районе строительства.
Постепенно технология устройства свайных фундаментов была адаптирована и существенно изменена. Вместо использования сборных железобетонных опор, забиваемых в грунт, мы стали изготавливать их непосредственно на месте строительства, предварительно пробурив отверстия соответствующего диаметра и глубины. Эта технология стала называться свайным фундаментом, и ее могли выполнять даже непрофессиональные строители.
Строительство фундаментов с использованием свай
Общая конструкция и строительство свайного фундамента своими руками в современных условиях может быть представлена следующим образом:
- Фундамент состоит из вертикальных свай, которые погружаются на несколько метров в грунт. Глубина установки определяется архитектурными особенностями дома, материалами, использованными для его строительства, и грунтом в районе строительства.
- Для усиления свайного фундамента верхняя часть железобетонных стержней соединяется с бетонной обрешеткой, которая может располагаться на разных уровнях относительно земли. Если в качестве стеновых материалов используются брус или бревна, их можно устанавливать прямо на свайные фундаменты.
Ниже мы рассмотрим, как сделать бетонные сваи для фундамента самостоятельно, то есть своими руками. Для работы вам понадобятся следующие инструменты и оборудование:
- Садовый бур, электродрель или автомобильная дрель;
- Шлифовальная машина с дисками для металла и камня;
- Электрическая бетономешалка;
- Инструменты для разметки плоскостей – прочная бечевка и набор колышков.

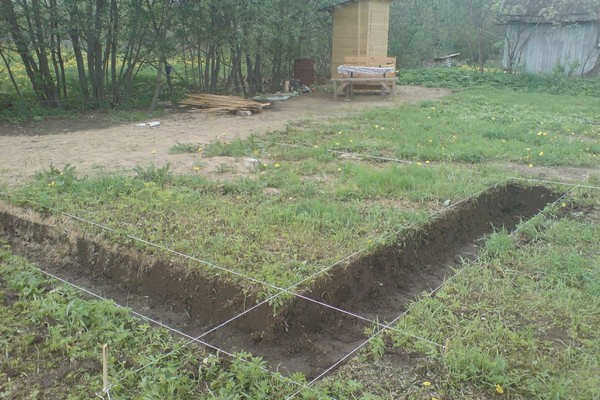

Разметка столбов
Перед строительством фундамента на бетонных сваях необходимо рассчитать необходимое количество будущих столбов. Это делается на основе расчета общего веса будущего здания с учетом всех используемых строительных материалов и даже планируемой установки мебели, окон и дверей. Лучше доверить эту работу профессионалам, так как ошибки на этом этапе могут сделать бесполезными все дальнейшие усилия.
После определения количества свай необходимо рассчитать расстояние между сваями. Для этого разделите периметр стен на общее количество свай. Теперь можно разметить места их установки. Для этого вам понадобятся металлические или деревянные колья и длинная прочная веревка. Процесс заключается в закапывании маркеров на небольшую глубину вдоль предварительно натянутой струны. Не забудьте отметить достаточное количество свай под несущими перегородками.
Как сделать бетонные сваи для фундамента: пошаговая процедура
В глинистых почвах, торфяниках и подвижных грунтах сваи подвержены воздействию грунтовых вод, холода и изгибающих сил. Буровые или ручные бетонные сваи для фундамента могут использоваться на любых почвах и рельефах, устанавливаются в любое время года за 1-2 дня и имеют большой срок службы и запас прочности. Железобетонные фундаментные сваи – это столбы, погруженные ниже уровня промерзания в несущий слой грунта. Они подходят для частных домов. Перед установкой фундамента на железобетонных сваях рассчитывается несущая способность грунта и общая нагрузка на дом: определяется длина, диаметр, количество свай и размер фундамента.

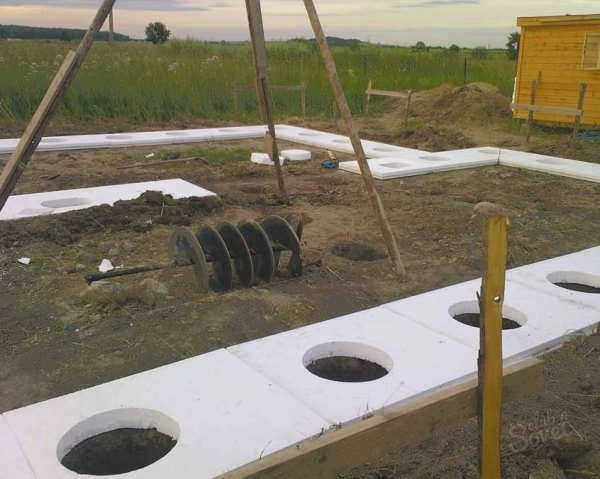

Бурение железобетонных свай
Минимальная высота 1,5 м. Диапазон диаметров: 15-40 см. Для увеличения площади поверхности основания и устойчивости дома против сил морозной волны с помощью фундаментного бура диаметр отверстия увеличивают по мере его углубления, в частности 20 см. – на поверхности, 40 или 60 см. – на дне.

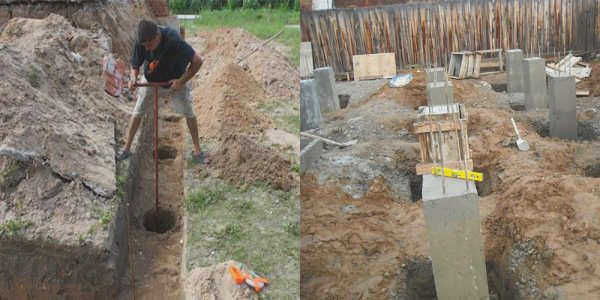

При бурении своими руками к устройству прикрепляется строительный уровень. Вертикальность проверяется после каждого вращения и при необходимости выравнивается.
Минимальное расстояние между опорами дома составляет не менее суммы диаметров трех столбов, иначе снижается несущая способность фундамента на железобетонных сваях. Например, диаметр свай составляет 45 см, поэтому расстояние между ними должно быть не менее 135 см.

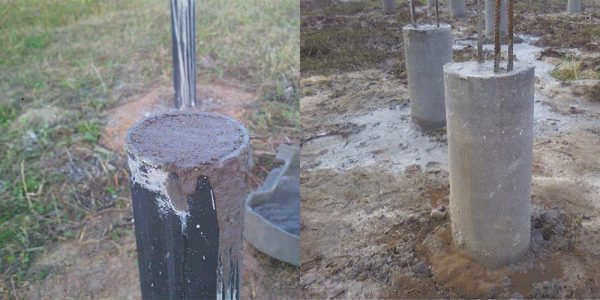

Установка опалубки для свай
Опалубка – это каркас из деревянных брусьев или цементных труб, сделанный вручную и поддерживающий форму котлована. Она используется на слабых и рыхлых почвах, чтобы стенки скважины сохраняли свою целостность. На прочных грунтах опалубку следует забивать только над поверхностью почвы для формирования крышки.
Способы установки железобетонных свай в зависимости от состояния грунта
| Наименование | Грунт | Особенности |
| Сухой способ | Сильно глинистый, полууплотненный, жесткий. | Без уплотнения стенок. Бурение ковшовым буром или шнековым буром. Скважину не нужно расширять. Устанавливается опалубка, которая постепенно удаляется из полости по мере заливки бетона. Голова сваи защищена изоляцией в холодное время года. Применяется для свай диаметром 40-120 см и высотой до 30 м. Противопоказания: промышленные и турбулентные потоки воды на участке. |
| Метод обсадных труб | Любой | Вращательное, ударное или взрывное бурение. Гидравлический домкрат, забивка или вибрационное бурение углубляют обсадную трубу в скважину: аналогичным образом устанавливаются забивные сваи для фундамента. Соединения перекрываются или свариваются. Опоры усиливаются. С помощью системы домкратов обсадная труба вращается и совершает возвратно-поступательные движения для уплотнения бетона. |
| Метод обсадной трубы Fundex | Сейсмически нестабильный | Щадящий, без потери свойств грунта. Бурение без выемки грунта – вдавливание с помощью вала или конусного валика из шахты. Конусный валик остается в углублении и соединяется с трубой замком. Труба армируется, заполняется сначала смесью из равного количества песка, цемента и воды, а затем плитобетоном. Труба вытягивается путем обратного вращения. Сваи могут забиваться под фундамент по методу Fundex. |
| Глиняный метод | Нестабильный обводненный | Раствор с содержанием глины 1,2 г/см 3 создает гидростатическое давление, что устраняет необходимость в опалубке. Бентонитовый глинистый раствор закачивается в скважину под давлением через буровую штангу. Для строительства дома он готовится на месте. После заливки он плавает на стенках скважины, попадает в полости и выкачивается на буровую штангу с помощью насоса. Циркуляция происходит постоянно. Скважина армируется. Затем бетон вытесняет раствор из скважины. Для откачки также используются трубы с вертикальным движением (бетонная заливка или низкая заливка). |
Какие сваи используются для фундамента
Свайный фундамент своими руками делается с использованием одного из следующих типов свай:
- Забивные. Выпускаются в виде заостренных стержней. Забиваются в грунт специальной машиной.
- Винтовые сваи. Стержень с лопастями на одном конце и широким отверстием на другом конце. Сваи забиваются в землю с помощью специальной техники, но может использоваться и ручная сила.
- Бурильный. Подходит для самозавинчивания. Буровые сваи формируются на месте путем заливки бетона в отверстие. Они способны увеличить прочность фундамента за счет создания монолитного блока с надстройкой. Работы с буронабивными сваями можно проводить без использования специальной техники.
Технология строительства своими руками
Ленточный фундамент мелкого или глубокого заложения закладывается с помощью специальной техники быстро, без особых временных и физических затрат. Однако работа профессиональной техники доступна при найме бригады, а если оплата чужого труда нерентабельна, то работы выполняются самостоятельно по схеме, описанной ниже.
Подготовка участка, земляные работы
Территория очищается от мусора, крупных камней, веток. Участок, на котором будет закладываться свайный фундамент своими руками, выравнивается и делается отметка.
Если почва на участке рыхлая, то делается неглубокий котлован с основанием на 30-40 см ниже нулевой отметки. Котлован углубляется на 10-15 см, что необходимо для укладки песчаной подушки.
Если почва на участке волнистая, то траншею делают неглубокой.
Подготовка скважин
Для установки свай подготавливаются скважины диаметром 15 см. Отверстия располагаются по углам фундамента и вдоль линии стрингеров через каждые 1,5 метра. Буровые скважины для буронабивных свай заглубляются в грунт на 60 см.

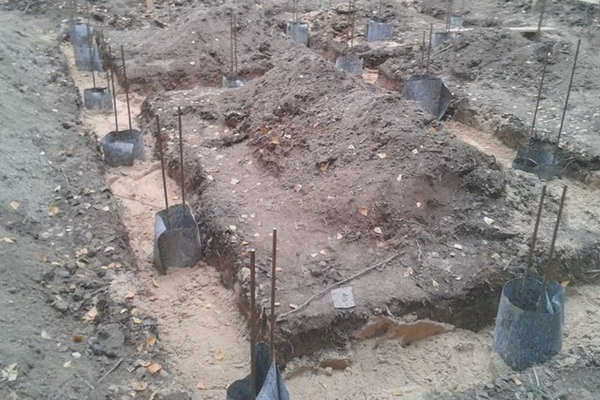

На дно скважины укладывается подушка из песка. Он заполняется водой и уплотняется. Скважины заполняются трубами, скрепляются строительными лесами, которые служат гидроизоляцией и опалубкой.

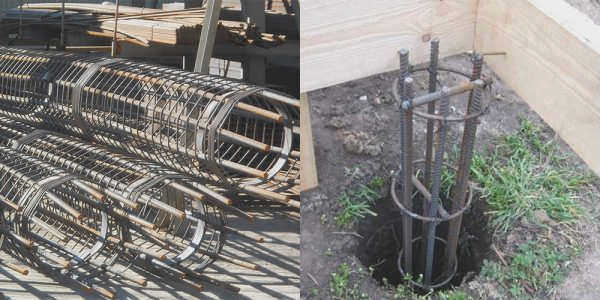

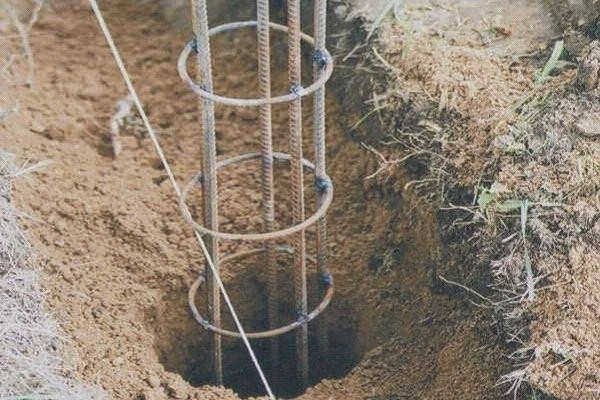

Устанавливаются арматурные стержни диаметром 10-12 мм.
Изготовление и установка опалубки
Для опалубки в индивидуальных зданиях используются березовые доски. Это экономичный и практичный вариант, но бетон после заливки и затвердевания не всегда имеет ровную поверхность. Для достижения этой цели используется фанера. Это удорожает строительство дома, так как перекрытие должно быть толщиной более 15 мм.
