После покупки новой мембраны подготовьте набор гаечных ключей и приступайте к ремонту. Сначала слейте воду из самого гидроаккумулятора. Для этого
Ремонт гидроаккумулятора
Схема системы водоснабжения частного дома включает в себя множество важных компонентов. И назвать ее простой ни в коем случае нельзя. Одним из важнейших ее компонентов является гидроаккумулятор.
Это устройство отвечает за поддержание постоянного давления в системе, а также защищает водопровод от гидравлических скачков. Однако ничто не вечно, поэтому время от времени гидроаккумулятор нуждается в ремонте. Однако большинство ремонтных работ можно выполнить вручную.
Основные неисправности гидроаккумуляторов
На самом деле конструкция гидроаккумулятора не отличается особой сложностью. Он состоит из:
- основного бака;
- мембранный или резиновый резервуар для хранения воды;
- реле давления, манометр и другие компоненты.
Однако, несмотря на свою простоту, эти устройства могут выходить из строя. Основными неисправностями аккумулятора давления для частных систем водоснабжения являются:
- Слишком частое включение и выключение насоса. Это может быть вызвано различными причинами. Наиболее распространенными являются потеря давления воздуха в баке, повреждение мембраны и повреждение корпуса бака. Кроме того, может быть неправильно настроено реле давления;

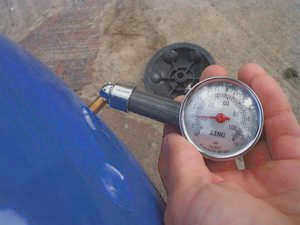

- давление воздуха ниже нормы – скорее всего, неисправен фитинг, который не держит давление;
- из воздушного клапана вытекает вода – это указывает на повреждение мембраны;
- вода не создает необходимого давления – в резервуаре недостаточно воздуха.
Конечно, лучший вариант – вызвать специалиста или отремонтировать бак в сервисном центре. Однако при желании вы можете выполнить ремонт и самостоятельно.
Преимущества использования напорного бака
Гидравлический бак, логично встроенный в автономную систему водоснабжения, выполняет ряд важных функций, таких как
- поддерживает стабильное давление в водопроводной сети;
- компенсирует утечки воды из водопроводной сети
- защищает трубопровод от гидроударов при включении насосного оборудования;
- продлевает срок службы насоса, так как ограничивает включение и выключение этого оборудования.
Как видно, гидроаккумулятор является очень важным конструктивным элементом любой автономной системы водоснабжения. Необходимо понимать, что от его стабильной работы в первую очередь зависит функционирование системы водоснабжения.
Виды мембран
Существует 2 типа этих изделий:
- Для отопления.
- Для использования в системах водоснабжения.
Различные типы мембран
Разумеется, между ними существуют некоторые различия:
- Максимальная температура для мембран водопроводных труб составляет 70 градусов, а для нагревательных мембран – 99 градусов;
- Мембраны для водопроводных труб изготавливаются из резины, а мембраны для отопления – из специального состава.
Отопительные мембраны выдерживают давление 8 атмосфер, а водопроводные – 7 атмосфер. Их емкости также различаются, но самые популярные находятся в диапазоне 100 литров.
Как установить давление на реле
Вопросы типа "Какое давление должно быть на гидроаккумуляторе объемом 100 литров?" задаются читателями с завидным постоянством. Мы уже выяснили, что объем бака не влияет на эти параметры, поэтому 50 литров или 24 литра – разницы нет. Главное – установить датчик для стабилизации системы и задать правильные пределы верхнего и нижнего давления.

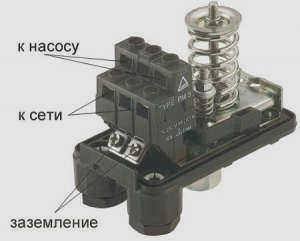

Итак, давайте выясним, как настроить реле давления аккумулятора давления. Процесс зависит от типа устройства, которое может быть механическим или электронным. В механическом, показанном на фото выше, контакты в цепи питания замыкаются за счет сжатия пружины. Электронное устройство управляется датчиком давления, который изменяет электрическое сопротивление, сжимая пьезоэлектрический кристалл.
Несмотря на то, что датчик контроля давления в сети может находиться довольно далеко от реле насоса, он все равно защищает водопровод от утечки и разрушения. В случае с электронным блоком все регулировки осуществляются путем нажатия кнопок на передней панели, а в случае с механическим блоком необходимо затянуть гайки.
Некоторые очень важные нюансы зависят от того, как отрегулировано реле давления воды с гидроаккумулятором. Таким образом, можно добиться
- увеличение емкости резервуара, которая возрастает с увеличением давления;
- продление срока службы мембраны резервуара за счет снижения верхнего значения давления;
- стабилизация потока воды в кранах и других местах использования за счет уменьшения разницы между верхним и нижним значениями давления на реле, как показано на рисунке ниже.
Описание видео
Пример настройки реле давления на видео:
См. также:
Справочник компаний, специализирующихся на бассейнах и сопутствующем оборудовании
Пошаговый процесс
Вот наглядное пошаговое руководство, которое поможет вам понять, как настроить механическое реле:
# п/п Фотография для наглядности Комментарий| 1. |  |
Примечание: Настраивайте реле только тогда, когда система полностью собрана и работает. |
| 2. |  |

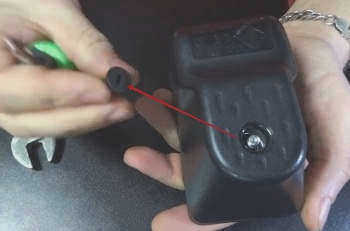

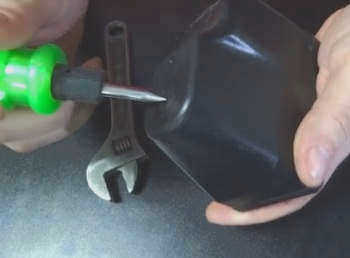

Снимите крышку реле после отключения питания и извлечения отвертки. |
| 3. |  |

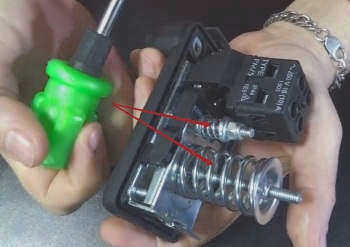

Большая пружина отвечает за изменение всего рабочего диапазона путем изменения давления включения насоса. Меньшая пружина, изменяя давление отключения, изменяет рабочий диапазон вверх или вниз. |
| 4. |  |

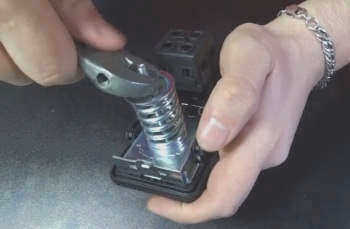

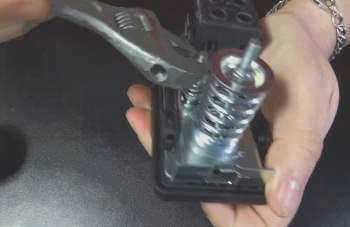

Заводская настройка этого реле обычно составляет 1,4/2,8 атм. Предположим, вы хотите увеличить диапазон, установив его на 2/3 атм. Чтобы отрегулировать давление реле, поверните гайку на большой пружине на несколько оборотов по часовой стрелке. Используйте торцевой или гаечный ключ. |
| 5. |  |

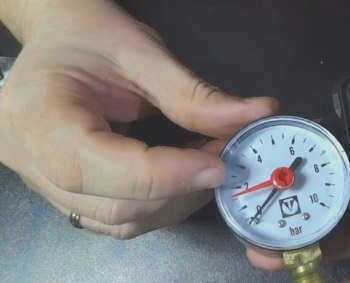

Перед выполнением этой процедуры уменьшите давление в системе, выключив любой кран и дождавшись включения насоса. Если в этот момент манометр показывает 2 атмосферы, процедура выполнена успешно. |
| 6. |  |
Если манометр показывает значение ниже требуемого, затяните большую пружинную гайку. Если значение выше, слегка ослабьте гайки. При каждом перемещении гайки необходимо повторять всю процедуру для снятия давления. |
| 7. |  |
Давление включения установлено. Теперь наша задача – уменьшить разницу между ним и верхним пределом, так как в заводских настройках прибора оно составляло 1,5 атм, а нам необходимо установить его на 1 атм. Для этого ослабьте гайку на малой пружине. Начните с одного полного оборота. |
| 8. |  |
Чтобы убедиться в правильности настройки, проделайте те же действия с открытым клапаном. Теперь снимайте показания манометра не при включенном насосе, а при выключенном после закрытия клапана. Стрелка должна показывать 3 атмосферы в соответствии с установленным параметром, как пример. Когда манометр достигнет нужного значения, установите на место крышку реле и подключите насос к электросети. |
Последовательность операций

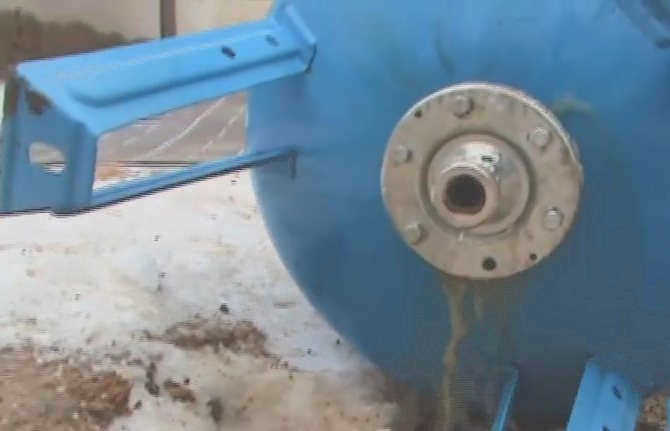

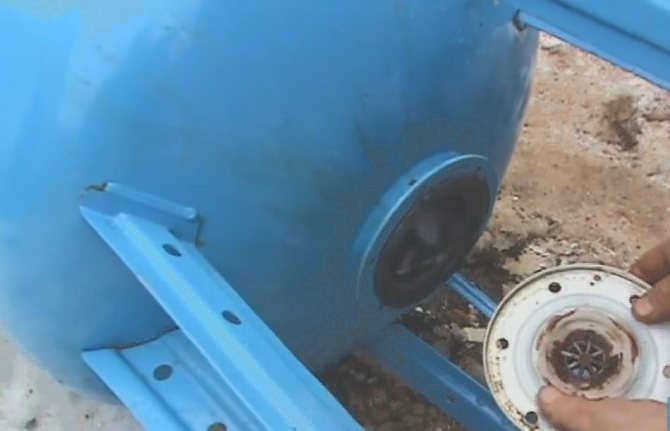

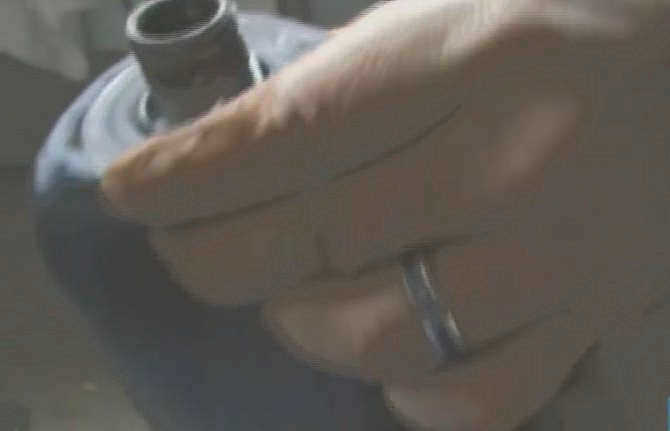

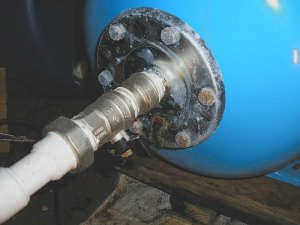

Мембрану в аккумуляторе давления блока питания следует заменять только после слива воды и выпуска остаточного воздуха. Затем необходимо открутить гайку на верхней части резервуара, которая крепит мембрану.

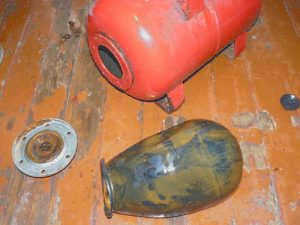

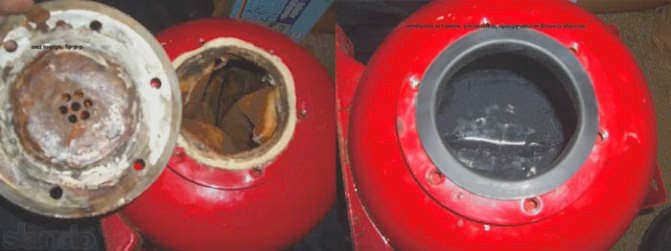

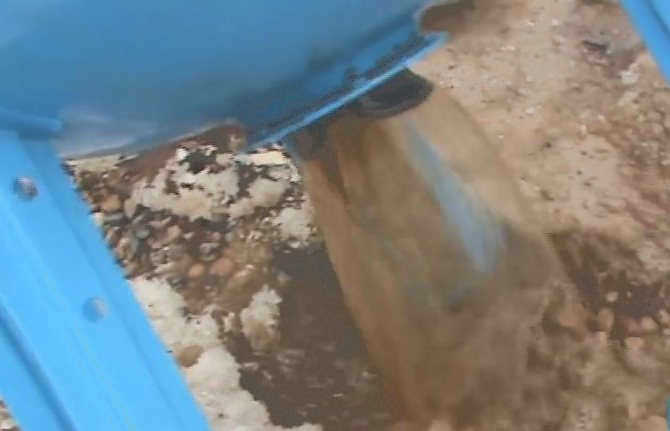

Затем необходимо извлечь поврежденный насосный элемент. Поскольку вода долгое время находилась в резервуаре, стенки резервуара могут быть загрязнены. Рекомендуется очистить их и вытереть насухо перед установкой новой детали.
Поручите ремонт насоса специалисту

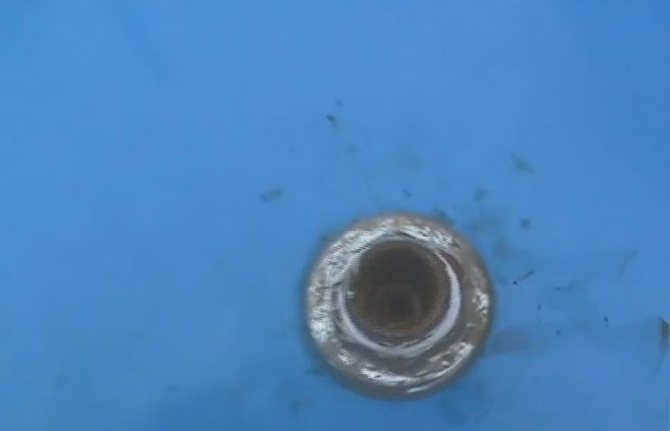

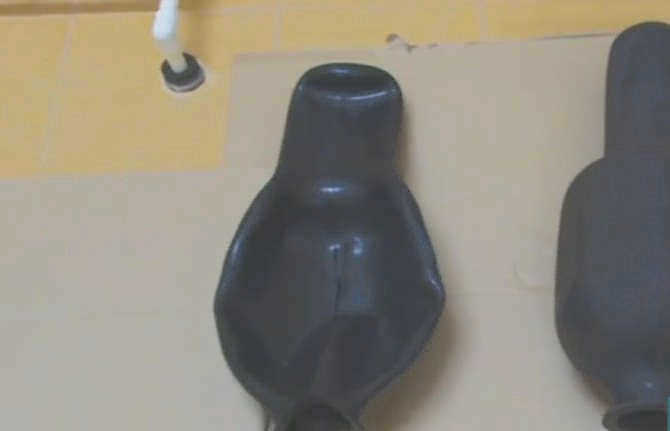

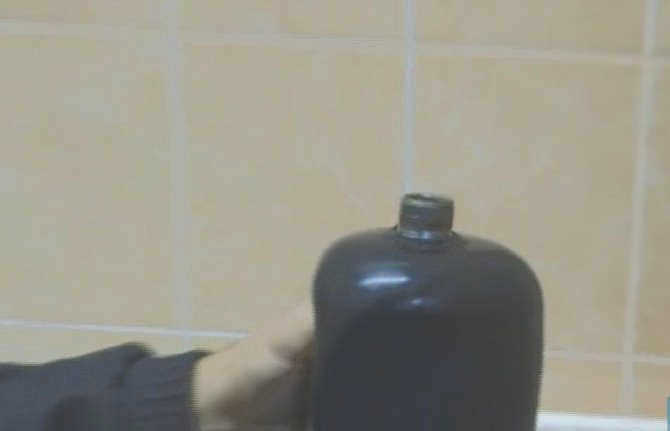

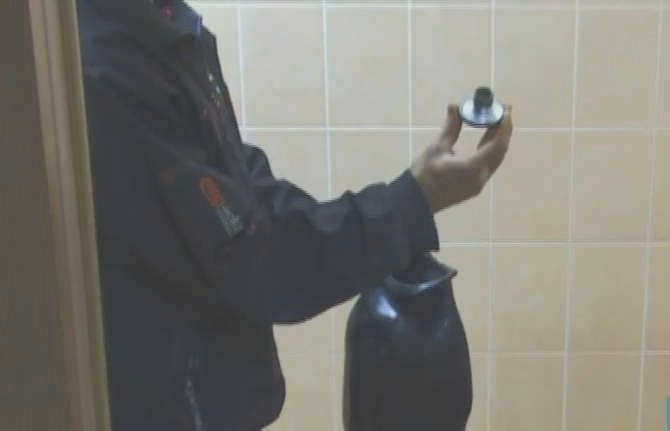

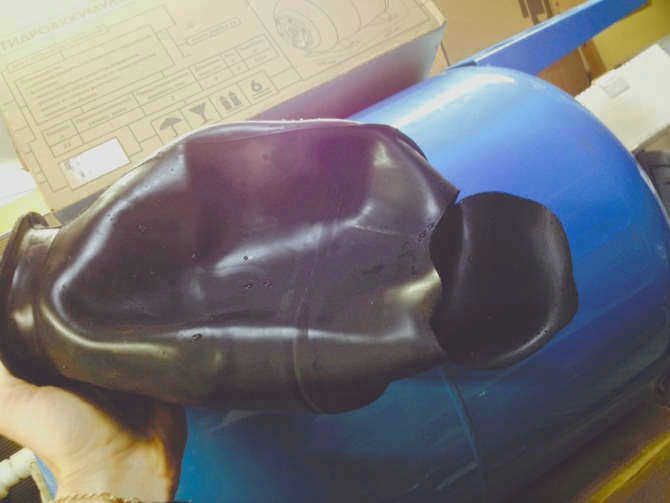

Новая мембрана должна быть подобрана по размеру к изношенной детали. Особое внимание следует уделить горловине. Если там есть резьбовой фитинг, его необходимо снять. Он отвечает за крепление груши к корпусу в верхней части. Затягивать его нужно аккуратно, чтобы не повредить новый продукт.

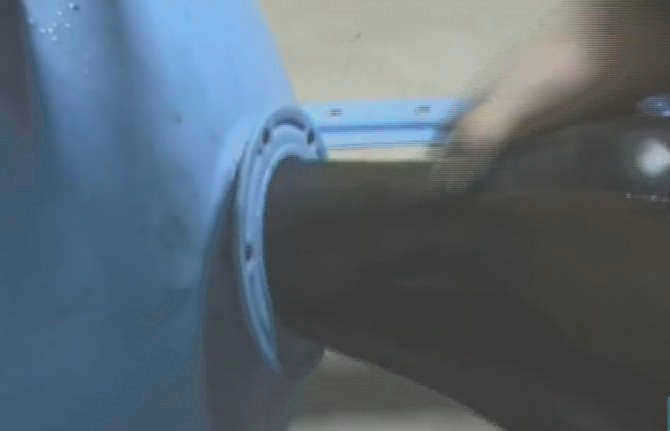

В бачке мембрану следует аккуратно выпрямить до правильного положения. Если в комплект входит фитинг, установите его в том же месте, где находится отверстие для фитинга. Если бак большой, дотянуться рукой до противоположного края практически невозможно. В этом случае, чтобы не повредить мембрану, ее растягивают по всей длине бака с привязанной к одному концу веревкой. На резьбу и место соединения накручивается ранее снятая гайка.

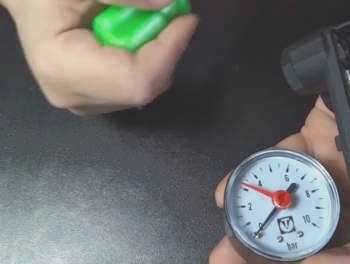

Затем фланец прижимается и закрепляется; устанавливаются крепежные болты. Последний шаг – накачивание воздуха до необходимого давления. Этот показатель будет отражен на манометр.
На видео более подробно показано, как заменить мембрану в насосе в сборе.
Основы с первого взгляда
Замена загрузочной мембраны в насосном блоке – это простая процедура, которую может выполнить любой пользователь оборудования. Перед заменой важно убедиться, что поврежден именно этот компонент, а не корпус бака. Затем слейте воду и удалите воздух из бака. Удалите старую мембрану, установите и закрепите новую и накачайте до нужного давления.
Почему потребовалась замена мембраны в насосной станции? Как скоро после использования она была заменена?
