Некоторые модели оснащены поплавковым выключателем. Он автоматически определяет отсутствие жидкости и сам отключает насос. В этом случае контроль специалиста не требуется.
Неисправный поплавок насоса – устранение и ремонт
Дренажный насос с поплавком можно отремонтировать только после тщательной диагностики. Сначала важно определить причину неисправности или сбоя в работе. Только после этого следует приступать к устранению неисправности. Домовладельцы, устанавливающие насос для своего одноквартирного дома, часто начинают самостоятельно разбираться в устройстве поплавкового насоса. Если им не хватает опыта и понимания того, как работает оборудование, лучше всего обратиться за помощью к профессионалам.
Первым шагом является отключение насоса от источника питания. В случае с погружными насосами их необходимо отключить от источника питания. Как только насос окажется перед вами, можно переходить к вечернему осмотру. Важно определить, нет ли на корпусе насоса дефектов, которые потенциально могут стать причиной поломки.
Также важно оценить условия эксплуатации: количество загрязнений в источнике, перепады температуры, погрешности напряжения. Все эти факторы влияют на функциональность насоса и его производительность.
Демонтированный двигатель: что может пойти не так

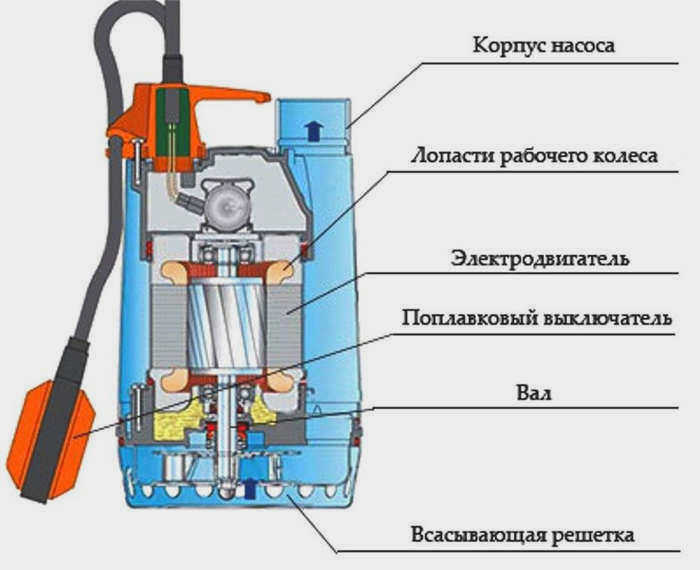

Чаще всего поломка насоса связана с механической неисправностью самого двигателя. Если не удается запустить основной механизм канализационного насоса, то причина поломки кроется именно в нем. Чаще всего это связано с лопастями рабочего колеса. Если в них попадает более крупная фракция грязи, насос останавливается.
В лопасти могут попасть самые разные частицы – от гальки до водорослей. По этой причине рекомендуется периодически проверять погружные насосы. Профилактическое обслуживание источника также важно, особенно если существует потенциальный риск попадания в него инородных частиц.

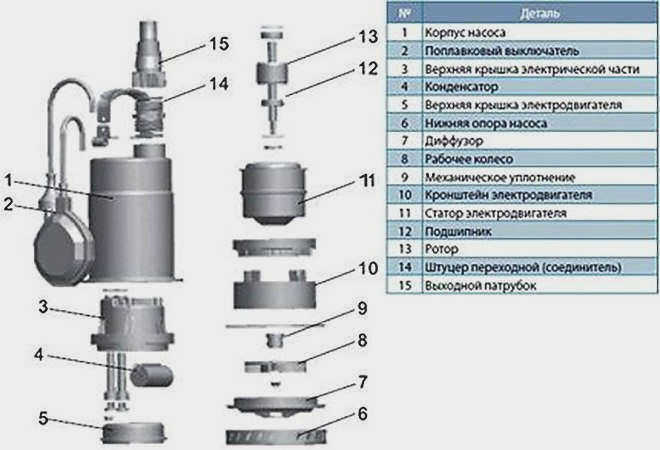

При демонтаже фекального или другого типа погружного насоса следует проверить все части устройства. На поверхности не должно быть сколов, зазубрин или деформаций. Все это свидетельствует о нарушении целостности насоса и часто приводит к его выходу из строя. Если наблюдаются изменения целостности всасывающей решетки, ее следует немедленно заменить.
При этом следует придерживаться следующих рекомендаций:
- Если причиной отказа насоса стал посторонний предмет, возможно, он повредил поплавковый выключатель. Замените его или используйте подходящий кабель;
- Неисправности в цепи питания очень часто возникают без стабилизатора. Даже небольшие скачки напряжения могут негативно повлиять на состояние конденсатора. Потребуется его замена;
- Подгорание контактов в электрической цепи. Это происходит из-за сбоя в сети или попадания в колодец постороннего предмета.
Специалисты могут быстро установить причину неисправности электроники. На самом насосе легко найти признаки короткого замыкания или оплавленные детали. Если в насос попала мелкая деталь, найти ее или установить причину сложнее.
Особенности конструкции

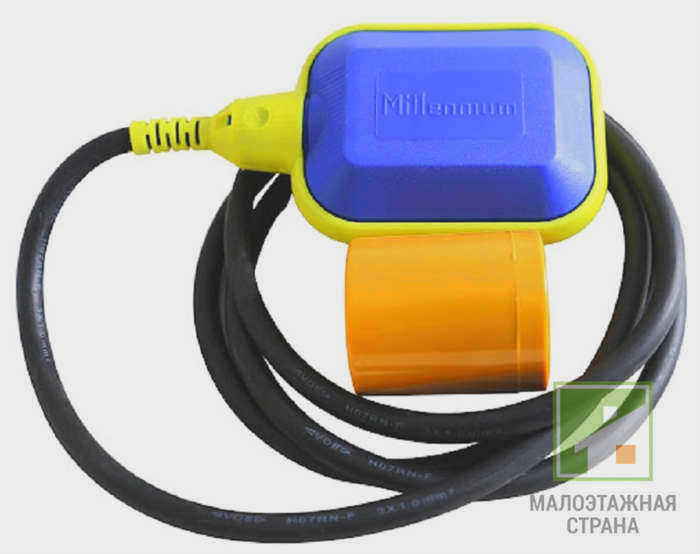

Чтобы понять, как работает поплавковый выключатель, необходимо разобраться в его внутренней конструкции и общих алгоритмах работы. Полимерный корпус устройства включает в себя электрический выключатель и рычажный привод, который перемещает контактные клеммы в положение "вкл/выкл". Для коррекции положения рычажного привода при изменении положения используется стальной шарик. К устройству подключается кабель с тремя проводами, один из которых является общим (нулевым), а остальные подключаются к системе включения/выключения, т.е. к нормально замкнутым и нормально разомкнутым клеммам. разомкнутые контакты).
Когда поплавок находится в нижнем положении, синий и черный провода замыкают цепь, т.е. это открытое положение. Когда поплавок поднимается, клеммы, подключенные к коричневому и черному проводам, замыкаются, указывая на то, что бак полон. Еще один важный момент: все схемы подключения поплавковых выключателей предусматривают надежную изоляцию как кабеля, так и всех проводов – как правило, из полимеров с различными добавками. Кроме того, кабель имеет механическую герметизацию на разъемах и специальный компенсатор напряжения изгиба.
Поплавковый выключатель для насосов, принцип работы которого не меняется в агрессивных средах, также характеризуется с точки зрения надежности. Дело в том, что механизм устройства заключен в термостойкий корпус, а подключаемый к нему герметичный кабель защищен изоляцией из термопластичной резины. Эта "броня" позволяет использовать выключатель в жидкостях, содержащих фекальные и мочевые кислоты (сточные воды), в спиртах и нефтепродуктах, таких как бензин или дизельное топливо. Выключатель сохраняет постоянную плавучесть благодаря отсутствию пор в корпусе – они не загрязняются, и грязь не прилипает к поверхности.
Описание видео
Поплавковый выключатель – принцип работы, схема подключения
Как подключить и настроить поплавковый выключатель
Производители, как правило, предусматривают различные способы как установки, так и подключения поплавковых выключателей к двигателю насоса. В любом случае, перед установкой такого оборудования необходимо убедиться, что потребляемый насосом во время работы ток меньше указанного максимально допустимого тока для работы поплавкового выключателя. Самый простой способ установки поплавкового выключателя – это использование его в специальном резервуаре, для которого в комплекте поставляется трос и цепной груз.
Для установки поплавкового выключателя необходимо:
- Прикрепить грузик с помощью шнурка к корпусу и рассчитать свободный ход выключателя в зависимости от изменения режима. Для этого необходимо отрегулировать длину шнурка таким образом, чтобы при натяжении поплавка он отклонялся на 70° и контактные клеммы переключались в режим включения.
- Прикрепите шнурок снаружи резервуара так, чтобы он не поднимал и не тянул поплавок полностью.
После установки и подключения поплавка проверьте его работу – запустите двигатель и убедитесь, что все работает правильно. Если обнаружена какая-либо неисправность, отсоедините насос и убедитесь, что устройство правильно установлено и подключено.
Возможные неисправности и ремонт

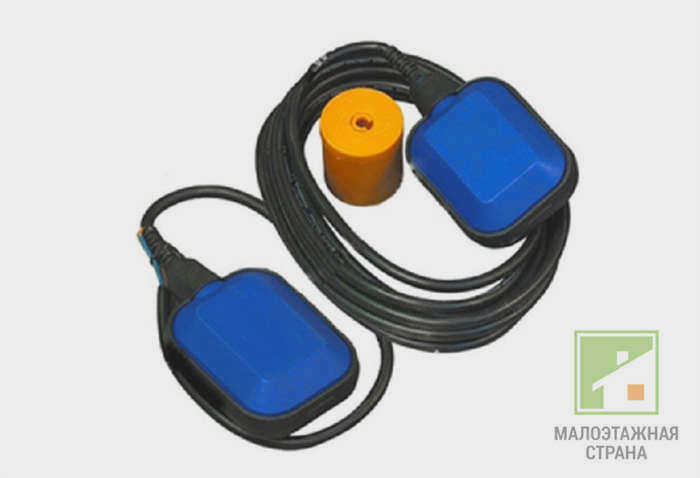

Устройство
Хотя существуют различные типы обсуждаемых приборов, их конструкция схожа. Поплавок состоит из следующих компонентов:
- Герметичный пластиковый корпус.
- Выключатель, который используется для управления насосом.
- Контактный рычаг выключателя.
- Металлический шарик, положение которого влияет на работу механизма.
- Соединительный кабель с тремя проводами.
Читайте также:
Дренажная канава – средство от излишней влаги на садовом участке
Два из имеющихся проводов предназначены для подачи сигнала путем замыкания или прерывания тока. Третий провод – это нейтральный провод. Обычно он маркируется черным цветом.
Действие поплавка обусловлено тем, что внутри поплавка находится воздух, который заставляет его пытаться всплыть. Вес внутри поплавка изменяет свое положение, воздействуя на выключатель. Существуют модели, которые имеют дополнительные возможности управления. Они могут не только останавливать насос, когда вся жидкость выкачана, но и включать его при достижении определенного уровня.
Поплавковые выключатели имеют следующие технические характеристики:
- Степень защиты в соответствии с IP 68.
- Питание устройства осуществляется сетевым напряжением 220 В.
- Активный ток нагрузки составляет 10 ампер.
- Диапазон рабочих температур составляет от 0 до +60 градусов Цельсия.
Необходимая высота заполнения может быть отрегулирована путем изменения длины кабеля. Чем короче кабель, тем раньше срабатывает устройство. Иногда необходимо зафиксировать положение шарика. В этом случае можно использовать магниты.
Подключение поплавка к насосу
Чтобы выполнить подключение, необходимо отрегулировать длину кабеля, с помощью которого подключается выключатель. Обычно это определяется экспериментально. Во время установки убедитесь, что кабель надежно закреплен. Следите за тем, чтобы он не прилипал к посторонним предметам во время работы.
Некоторые насосы могут иметь два выключателя: один для выключения, а другой для запуска при достижении водой необходимого уровня. Работа каждого поплавка должна быть отрегулирована отдельно. В некоторых случаях можно использовать более двух поплавков. Обычно это необходимо в ситуациях, когда требуется контролировать достаточное количество действий.
Для подключения к дренажному насосу следует использовать влагостойкие клеммы, чтобы обеспечить надежное соединение. При выборе выключателя необходимо учитывать потребляемый ток. Он должен быть равен или немного меньше тока, потребляемого насосом.
Посмотрите видео, чтобы узнать больше о том, как работает поплавковый выключатель дренажного насоса:
Как снять поплавок
Иногда причиной того, что насос не хочет работать, является неисправный поплавковый механизм. Он предназначен для защиты устройства от пересыхания. Чтобы отремонтировать канализационный насос с поплавком, необходимо разобрать устройство и осмотреть его изнутри. Чтобы открыть поплавок, открутите соединительные винты на корпусе поплавка, затем с помощью отвертки подденьте соединительный шов. Внутри поплавка находится свободно катящийся шарик, движение которого включает/выключает питание.
Может случиться так, что шарик самопроизвольно замерзнет, блокируя запуск двигателя. Корпус поплавка также может стать негерметичным, что приведет к коррозии шарика или накоплению минеральных отложений. Чтобы исправить эту ситуацию, его следует очистить и хорошо загерметизировать швы.
Как отсоединить поплавок в канализационном насосе
В некоторых ситуациях поплавок необходимо полностью заменить. В этом случае его необходимо сначала отсоединить от насоса. Поплавок является частью электрической системы насоса и имеет рычаг с автоматическим выключателем. Чтобы отсоединить его, отсоедините провода и замените неисправный узел.
Если запасного поплавка нет, а насос должен работать немедленно, провода, ведущие к поплавку, можно временно подключить непосредственно к поплавку, минуя разъединитель. Убедитесь, что место подключения проводов находится выше уровня воды. В противном случае велика вероятность короткого замыкания. Работа дренажного насоса с отсоединенным поплавком должна контролироваться "в ручном режиме", иначе при падении уровня воды насос может быть поврежден.
Инструкции по техническому обслуживанию
Если устройство не используется постоянно, извлекайте его из воды после каждого использования.
Перед погружением устройства в жидкость на поверхности, включите его в сеть и несколько раз поднимите и опустите поплавок. Таким образом вы сможете убедиться, что насос работает правильно.
При извлечении устройства из воды не тяните его за кабель или шланг. Для этого привяжите кабель или шланг к ручке.
Перекачивайте только условно чистую жидкость (речная вода, грунтовая вода, талая вода), без глины или ила.
Постоянно поддерживайте чистоту каналов защитного короба рабочего колеса.
Приблизительная стоимость деталей
Рабочее колесо – не самая дорогая деталь насоса. Средняя цена начинается от 300 рублей и заканчивается 1 500 р. Замена проста и может быть выполнена в домашних условиях своими руками. Замена двигателя, самой дорогой части насоса, стоит дороже. Цена достигает половины стоимости всего агрегата, поэтому многие готовы купить новый узел. Подшипники и кабель питания считаются расходными материалами. Их замена относительно проста и экономически выгодна.
