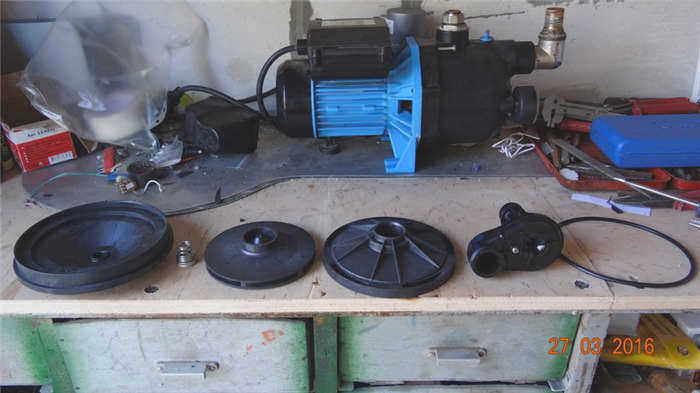

Снимите механическое уплотнение с вала. Оно будет полностью заменено вместе с днищем и рабочими колесами. Частичная замена невозможна из-за возможной несовместимости конструкции.
Самостоятельный ремонт насосного агрегата: типичные неисправности и возможные решения
К сожалению, даже самый надежный насосный агрегат может выйти из строя. Неисправности варьируются от крупных поломок до банального износа деталей трения или уплотнений. Даже самые простые неисправности могут быть устранены домашними умельцами, но важно понимать, что необходимо знать, как выполнить даже самый простой ремонт.
Мы рады помочь вам освоить нелегкий труд мастера по ремонту бытовой техники. В эту статью мы включили подробные описания всех распространенных типов поломок насосных агрегатов. Мы также представляем эффективные методы устранения сантехнических неисправностей.
Вы можете отремонтировать насосную станцию своими руками, и у нас есть ответы на все ваши вопросы. Полезная информация подкреплена пошаговыми инструкциями, схемами и видеороликами.
Строительство и эксплуатация
С помощью насосной станции можно решить несколько проблем водоснабжения:
- организовать автоматическую подачу воды из источника в систему водоснабжения дома;
- регулировать давление воды в системе водоснабжения до приемлемого уровня
- защитить систему водоснабжения от гидравлических скачков;
- создать резерв воды на случай проблем с водоснабжением.
Вы можете заказать готовую насосную станцию, что облегчает монтаж, или установить ее самостоятельно, выбирая компоненты в зависимости от ситуации.
Например, если источником воды является глубокий колодец, имеет смысл заменить поверхностный насос подходящим погружным насосом.
На этой схеме показана конструкция типичной насосной станции: аккумулятор давления, соединенный с поверхностным насосом и реле давления
Понимание того, как работает силовая установка, помогает понять, как ее ремонтировать. Одной из важных частей является аккумулятор, который представляет собой емкость со встроенным резиновым вкладышем. Для закачки воды в мембранную часть этого контейнера используется насос. С другой стороны мембраны находится воздух (иногда подается чистый азот, но это бывает редко).
Эта комбинация создает некоторое давление внутри резервуара. С одной стороны бака находится обычный автомобильный патрубок, через который можно стравить излишки воздуха или добавить недостающий воздух.
С другой стороны находится сопло. Другие компоненты насосной станции и системы, такие как манометр, реле давления, шланг насоса, водопровод и т.д., подключаются к нему через специальный пятивыводной разъем.
[adinserter name="mobile: Вставка в текст – 2″].
Резервуар для воды подключен к водопроводу в доме. При открытии воды бак опустошается, и давление внутри бака снижается. Когда оно достигает заданного значения, автоматически включается насос, и вода поступает в напорный бак до тех пор, пока он не заполнится и значение давления не достигнет заданного максимального уровня.
Конструкция насосного агрегата
Прежде чем самостоятельно заменить сальник на узле подачи, который является одним из видов уплотнительного устройства насоса, рекомендуется изучить конструкцию узла подачи. Такой агрегат имеет существенные отличия от погружных агрегатов. Основными эксплуатационными компонентами считаются:
- Мощный насос. Он поднимает жидкость из скважины и подает ее в систему водоснабжения.
- Шланг (иногда труба). Он создает вакуум, вращая крыльчатку, в результате чего жидкость поднимается в крыльчатку и поступает дальше в систему.
- Обратный клапан. Расположен на шланге рядом с устройством или в колодце, важен для остановки потока жидкости при отключении устройства.
- Фильтр предварительной очистки – Сетчатая пробка в основании. Задерживает крупный мусор и снижает риск засорения.
- Реле контроля давления. Расположен рядом с расширительным бачком и необходим для работы устройства. Он обнаруживает изменения давления в устройстве и посылает сигнал на насос для его запуска.
- Манометр. Контролирует давление в системе и фиксирует любые отклонения, возникающие при запуске или остановке агрегата.
- Расширительный бак. Необходим для того, чтобы агрегат работал плавно, а не с перебоями.
Купить насосную станцию для системы водоснабжения частного дома и необходимые комплектующие к ней можно в нашем нашем интернет-магазине по адресу ..
Конструкция насосной станции во многом идентична
Помимо основных деталей, в устройстве имеется множество других компонентов, которые часто выходят из строя, если своевременно не проводить необходимое профилактическое обслуживание. Перед заменой сальника на водяном насосе рекомендуется разобраться, как работает этот узел.
Принцип работы
Запуск агрегата не является сложной процедурой, но рекомендуется знать принцип работы. Схема работы выглядит следующим образом:
- при открытии крана включается насосная станция и давление в конструкции снижается.
- Вода, находящаяся в гидрокомпенсаторе, поступает обратно в систему, восстанавливая необходимые показания. Если кран открыт в течение длительного периода времени, показания могут упасть до такой степени, что сработает реле и включится насос.
- Когда кран закрыт, давление в системе повышается. Это приводит к заполнению резервуара насосной станции, и реле отключается.
Благодаря этому принципу система работает бесперебойно даже при одновременном включении нескольких кранов.
Ремонт насоса
К сожалению, самостоятельно отремонтировать насос не так-то просто. В конце концов, это электрическое устройство. После длительной эксплуатации и если насосная станция долгое время не работала, например, была заблокирована на зимний период, иногда насос начинает гудеть при включении, а его крыльчатка вращается не одновременно. Основной причиной такой неисправности является блокировка подшипников электродвигателя из-за попадания в них влаги. После длительного хранения на поверхности подшипников образовалась коррозия. Именно это и препятствует вращению подшипников.
Самый простой способ запустить насос – привести в движение его рабочее колесо. Что вы можете сделать для этого.
- Снимите заднюю крышку устройства, на которой установлена крыльчатка охлаждения.
- Вы можете попробовать повернуть крыльчатку вручную. Если он остановится, также вручную открутите вал двигателя, а затем запустите сам насос, нажав кнопку "Пуск".
- Если он не проворачивается вручную, снимите крыльчатку с вала двигателя и попробуйте провернуть ее разводным ключом, но лучше газовым.
Конечно, лучше было бы открыть двигатель насоса и смазать подшипники. Но своими руками, если вы никогда раньше этого не делали, лучше ничего не вскрывать и не разбирать конструкцию агрегата. Тем более, когда речь идет о замене подшипника водяного насоса.
Замена крыльчатки
Точно такая же ситуация, т.е. двигатель гудит и не вращается, может возникнуть из-за засорения крыльчатки, также известной как ротор. Она находится внутри камеры рабочего колеса, и между ней и корпусом насоса имеется очень маленький зазор. После длительного хранения инструмента в этом зазоре образуется ржавчина, которая приводит к заклиниванию крыльчатки.
Проблему можно решить, открутив вал, как и в случае с подшипниками. Но если это не помогает, то ротор прочно приклеен к корпусу. Лучше всего заменить его на новый. Как заменить крыльчатку насосного агрегата?
Ремонт гидроаккумулятора
К неисправностям бытовой насосной станции относится и неработающий гидроаккумулятор. Начнем с того, что это стальной бак, внутри которого установлена резиновая мембрана в форме пузыря. Именно через нее поступает вода. Между грушей и стенками корпуса гидроаккумулятора находится воздух под давлением 1,5 атм. При увеличении объема груши давление воздуха возрастает и выталкивает воду, создавая давление в водопроводе при выключенном насосе.
Итак, о возможных неисправностях гидравлического резервуара насосной станции.
- Самая простая из них – утечка воздуха. Это приведет к тому, что насос будет часто включаться и выключаться. Чтобы проверить это, снимите пластиковую заднюю крышку и поместите манометр на штуцер для измерения давления. Эта процедура должна выполняться при пустом баке. Если давление значительно ниже 1,5 атм, накачайте воздух в мембрану. Это можно сделать с помощью обычного насоса и ниппеля.

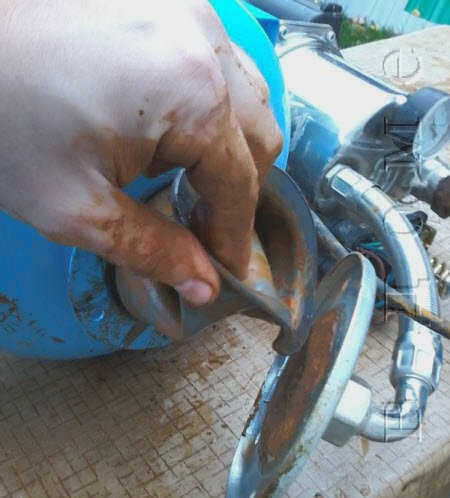

- Самое сложное заключается в том, что мембрана насосной станции рвется. Поэтому ее необходимо заменить. Кстати, определить ее разрыв очень легко. Нужно открыть фитинг, и если из него идет вода, то причина ясна.
В комплект для ремонта насосной станции не всегда входит мембрана. Поэтому ее нужно подбирать в соответствии с емкостью аккумулятора давления. После этого можно приступать к замене.
Для этого необходимо открутить шесть винтов на передней крышке бака. Она легко снимается, под ней находится груша. Ее нужно просто вытащить из бака и вставить на ее место новую. Крышка снова надевается и затягивается теми же винтами. Затем необходимо закачать воздух в резервуар. Это делается с задней стороны через фитинг. Давление контролируется с помощью манометра, установленного на передней крышке.
Ремонт ручного насоса: распространенные неисправности
- Фланцы аккумулятора подвержены коррозии, если на них образуется конденсат. Решение – покрыть их дополнительным антикоррозийным материалом;
- сложно отрегулировать реле давления, но в этом поможет инструкция по эксплуатации;
- устройства, предназначенные для использования с чистой водой, должны быть оснащены дополнительным фильтром, так как примеси сокращают срок службы оборудования.
2
Marina APM
Серия выгребных насосов APM имеет максимальную глубину забора воды 25 метров (100/25) и 50 метров (200/25). Это более мощное и громоздкое оборудование, вес которого может достигать 35 кг. Возьмем в качестве примера популярную модель Marina ARM 100/25.
APM 100/25 – это агрегат из нержавеющей стали с защитой от перегрева и контролем уровня воды. APM 100/25 предназначен для перекачивания чистой воды с температурой не выше 35°C и без механических примесей.
Советы по перекачиванию
Для того чтобы насос работал долго, его необходимо правильно установить. Насос должен быть правильно установлен и обслуживаться в процессе эксплуатации. Насосное оборудование должно быть адаптировано к техническим характеристикам скважины для обеспечения необходимого напора. Необходимо соблюдать следующие правила:
1.Чтобы избежать вакуумного сжатия в водопроводе, лучше прокладывать трубы из металла, или изделия из ПВХ с высокой жесткостью.
2.Шланговые трубы должны быть установлены ровно, без перегибов и скручиваний.
3.Все соединения должны быть герметичными, а их качество должно контролироваться и регулироваться при осмотре.
4.На шланге подачи воды должен быть установлен обратный клапан.
6.Шланг, ведущий к насосу, должен быть погружен в воду в соответствии с инструкцией.
7.оборудование следует размещать на ровной поверхности, используя резиновые прокладки для смягчения вибраций, вызванных работой оборудования.
8.Насос должен быть оснащен автоматическим выключателем, чтобы он не работал вхолостую.
9.Температура окружающей среды должна быть от 5 до 40 градусов выше нуля, а уровень влажности не должен превышать 80%.
Внимание: Все узлы установки следует проверять каждые 3 месяца, настройки и реле давления следует проверять часто.
Важно удалять воздух из камеры в гидравлическом баке. Если бак большой, для этого используется клапан. Если бак маленький, то его следует многократно наполнять и опорожнять одновременно.
Мнение эксперта
Стребиж Виктор, главный мастер-строитель
Если у вас есть вопросы, пожалуйста, свяжитесь со мной, я могу вам помочь!
Спросите эксперта
Типичная конструкция включает в себя насос, резервный бак или аккумулятор воды и автоматический или ручной блок управления. Если вам нужна более подробная информация, пожалуйста, свяжитесь со мной, и я дам вам ответ в течение 24 часов!
Различия между погружными и поверхностными моделями
Погружной агрегат полезен для очистки глубоких резервуаров, например, только что запущенной скважины. Первая жидкость не может считаться питьевой, так как содержит большое количество песка и глины. Загрязненную жидкость необходимо откачать в течение 24 часов, чтобы заменить ее чистой, пригодной для питья водой.

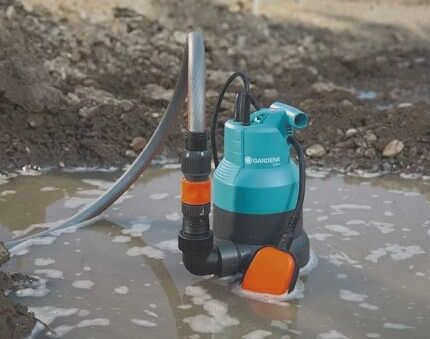

Водоотливной насос Gardena Classic предназначен для перекачивания загрязненной воды и имеет производительность 6 000 литров в час при максимальной глубине погружения 7 метров.
В отличие от погружного насоса, поверхностный насос не используется для глубоких резервуаров; он больше подходит для откачки воды из бассейна или подвала – в случае затопления. На дно резервуара помещается шланг для сбора грязной воды, а второй шланг используется для удаления отработанной воды.
Если насос используется в аварийной ситуации, то для контроля критического уровня поднимающейся воды подойдет устройство с поплавковым управлением. Преимуществом является то, что конструкция механизма позволяет перекачивать жидкости с крупными частицами грязи – до 5 см (редко 10 см).
Понятно, что устройство поверхностного типа отличается по конструкции. Вал и рабочее колесо монтируются внутри металлического корпуса, а двигатель может быть разным: для центробежных изделий – однофазным с внешней вентиляцией, для самовсасывающих – асинхронным двухполюсным.
Несмотря на загрязненность перекачиваемой среды, насос нельзя допускать к работе с жидкостями, в которых растворены бензин, парафин или другие нефтепродукты и химикаты.
Причины выхода из строя шламовых насосов
Из строя может выйти как новое оборудование, так и оборудование, проработавшее несколько лет. Недавно приобретенное оборудование может выйти из строя из-за производственного брака при установке: дефектного поршня или неправильно подключенного клапана.
Отказы часто происходят из-за непрофессионального монтажа, если
- устройство было опущено на недостаточную глубину
- в водозаборную трубу попал воздух
- водозаборник находится над водой и не покрыт жидкостью.
Эти неисправности можно легко устранить простой проверкой, но лучше их избегать.

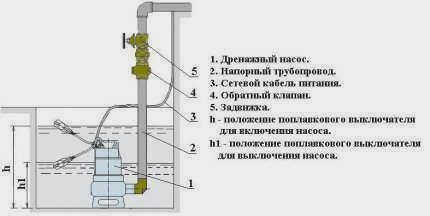

На схеме системы водопонижения с погружным насосом, помимо расположения основного оборудования, можно увидеть монтаж напорного трубопровода с обратным клапаном и задвижкой
Чаще всего проблемы возникают во время эксплуатации прибора. Производитель указывает параметры, в пределах которых должно эксплуатироваться оборудование (они приведены в паспорте изделия). Если оборудование используется неправильно, не в соответствии с его назначением, оно просто не выдержит нагрузки.
Например, для дренажной установки нормально перекачивать грязную воду. Это означает, что проблемы могут возникнуть, если вы начнете перекачивать чистую питьевую воду (именно для этого предназначены колодезные и скважинные модели). Напротив, слишком крупный мусор забивает фильтры, и работа насоса прерывается.
Неприятностей можно ожидать и в том случае, если агрегат работает вхолостую – обязательно произойдет перегрев, который не всегда может устранить пользователь. В противном случае это может привести к дорогостоящему сервисному ремонту.
Отсутствие технического обслуживания и нечастые проверки также могут стать причиной поломки. Многие неисправности можно предотвратить заменой деталей или простой чисткой.
