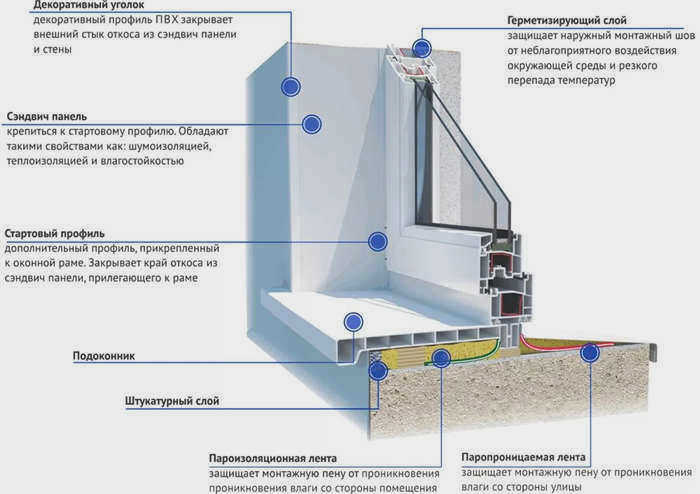

В итоге размеры будущей конструкции должны быть такими, чтобы она поместилась в пределах четырехугольника с прижимом к выступам, а между ней и внутренней облицовкой оставалось достаточно места для герметизации монтажной пеной, установки декоративных софитов и подоконника.
Как правильно установить пластиковые окна
Пластиковые окна уже давно перестали быть обязательным атрибутом так называемого евроремонта и частью демонстрации финансовых возможностей. Сегодня окна ПВХ и многокамерные стеклопакеты – насущная необходимость, особенно в шумных городах или странах с холодным климатом. Однако установка таких окон достаточно трудоемка. Малейший изъян может привести к тому, что оконная рама не будет выполнять свою первоначальную функцию – защиту от сквозняков, шума и пыли. Однако если вы готовы скрупулезно соблюдать все правила установки пластиковых окон и уверены в своих силах, то этот ресурс для вас.
Выбор даты
Если вы можете выбирать, когда устанавливать окна, то лучше проводить этот процесс в достаточно теплое время года, предпочтительно в период с мая по сентябрь. Однако бывает и так, что по разным причинам необходимо установить окна – например, при переезде в новую квартиру – в более прохладный период. Правило остается прежним: температура воздуха должна быть не ниже -5 градусов по Цельсию, а все монтажные работы должны проводиться в сухую погоду. Однако не устанавливайте новые окна в очень жаркую погоду – последствия такой установки могут быть непредсказуемыми.
Итак, вы решили установить свои новые красивые окна самостоятельно. Если это так, то самое главное перед заказом рам и стеклопакетов – это точный замер, чтобы результат не разочаровал вас и радовал долгие годы.

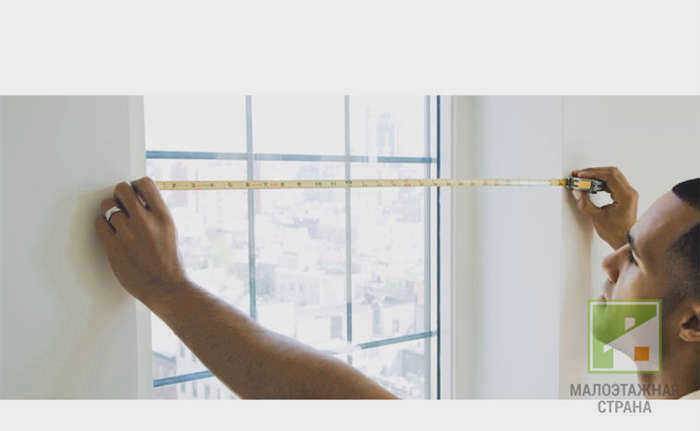

Для этого точно измерьте оконный проем, в котором будет установлено новое окно, изнутри – его ширину от основания стены, а не от существующей облицовки. Если таковые имеются, их следует удалить перед измерением. Затем измерьте высоту оконного проема, учитывая тип подоконника в доме. Если его можно убрать, то высота рассчитывается от основания плиты, на которой вы собираетесь разместить окно. Еще один параметр – глубина проема. При этом измерении необходимо также учесть удаление таких элементов, как старая штукатурка, молдинги и планки от старого окна. На этом внутренние измерения заканчиваются.
Внешние размеры оконного проема также должны быть очень тщательными. Здесь мы имеем дело с теми же параметрами – шириной, высотой и глубиной. Опять же, нужно учитывать детали, которые можно удалить, например, старую штукатурку, цемент или отделку в нижней части оконного проема.
При проведении измерений следует учитывать, что окно может сужаться или расширяться из-за изменения температуры. Для этого в оконном проеме должен быть оставлен достаточный зазор, минимальные размеры которого должны строго соблюдаться.
Типы оконных проемов

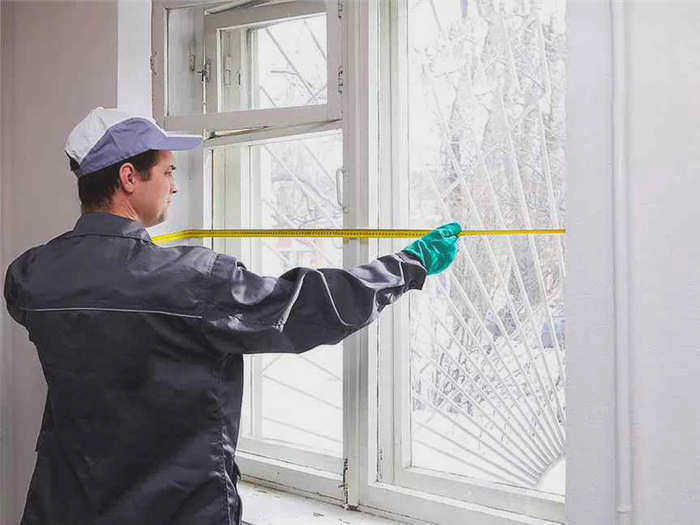

На первый взгляд, кажется, что в измерении нет ничего сложного. Разве не достаточно простой линейки? Многие люди совершают ошибку, думая, что достаточно взять рулетку, приложить ее к старой оконной раме, измерить ширину и длину, и все готово. Прежде чем измерять размер окна, важно выяснить, к какому типу относится дом. Также важны индивидуальные характеристики оконных проемов.
В большинстве домов есть конструкция, называемая квадрантом. Это специальная конструкция стены из кирпича или бетона. Четверть створки – это специальный выступ наружной части стены в проеме, который предотвращает выпадение окна и защищает верхние, боковые секции от ультрафиолетовых лучей и влаги.
Наиболее распространенные свесы составляют от 5 до 6 сантиметров, хотя большие параметры встречаются реже. Приветствуются конструкции, в которых свес составляет ¼ длины стандартного кирпича, или 6,5 см. Отсюда происходит термин "четверть".
Существуют и другие типы домов. Внешняя и внутренняя часть стены имеют одинаковый размер. В этом случае проем называется прямым. Этот тип используется в частных зданиях из кирпича. Иногда визуально может показаться, что облицовка перпендикулярна стенам из-за дополнительного выравнивания.

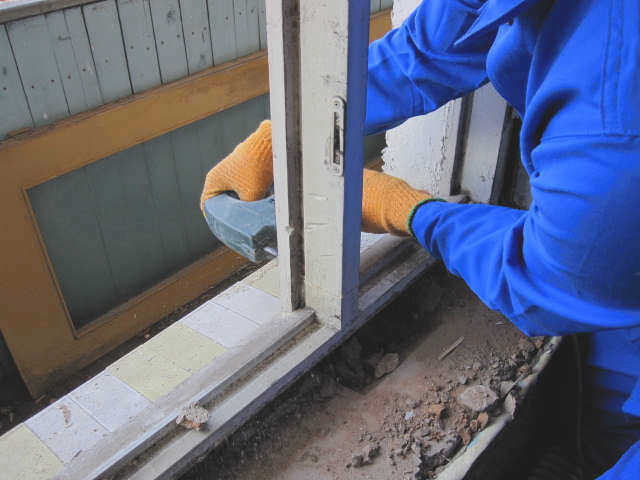

Когда старое окно необходимо демонтировать, ранее рассчитанные значения могут быть увеличены за счет разрушения поднятых откосов.
Существуют дома с перевернутыми четвертями. В этом случае внешние стены короче внутренних. Этот вариант используется в конце зданий.
Общие рекомендации
Как правильно замерить пластиковое окно, независимо от типа проема:
- измерьте ширину и высоту сначала снаружи, а затем изнутри (важно убедиться, что параметры одинаковы);
- измерьте ширину 3 раза (сверху, посередине и снизу), взяв за результат наименьшее значение;
- При измерении учитывайте перекос проема;
- Учитывать размеры подоконника, москитной сетки, подоконника.

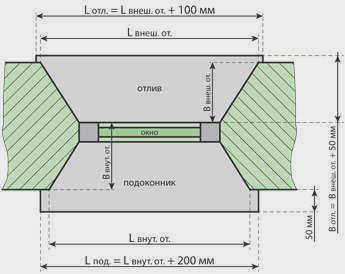

Таким образом, как правило, замеры производятся таким образом, чтобы в результате получились следующие размеры
- само окно (ширина и высота)
- подоконник;
- водоотвод;
- отделочные панели для декорирования окна.
Как самостоятельно измерить пластиковые окна
Желательно, чтобы человек, выполняющий замер, имел опыт работы с рамами и проемами. Новички часто допускают много ошибок, что приводит к дефектам, которые приходится исправлять мастеру. Рассмотрим, как измерить отверстия для установки новых конструкций своими руками.
Измерение с помощью квадранта
Перед тем как замерить окно с проемом такого типа, необходимо предусмотреть перекрытие с облицовкой с внешней стороны. Существует стандарт, указанный в техническом руководстве. В среднем необходимо отступить 20 мм от наружной облицовки сверху и по бокам.
Добавьте 30-50 мм к ширине наружной облицовки (рис. 1). Это значение уменьшается, если стена изогнута. Рассчитанная величина будет равна размеру будущего окна, которое будет установлено в проеме.
При работе необходимо соблюдать основные правила:
- окно должно быть установлено шире или равным по размеру между участками, где рама соприкасается с облицовкой;
- установить окно, которое будет более узким, чем внутренняя часть оконного проема.
Инструкции по измерению окон своими руками
Правильный замер окна различается для стен из разных материалов в зависимости от наличия фальца.
Фальц окна – это выступающая часть стены проема, на которую опирается рама. Традиционно выступ составляет от 65 до 70 мм, что соответствует четверти длины кирпича – отсюда и название.
Фото: Четверть делается по всему периметру, кроме нижней части, так как там находится слив. © oknamedia
При установке пластикового окна необходимо оставлять зазоры со всех сторон при монтажном шве.
Фото: Зазоры при установке пластикового окна в стене с четвертью. © oknamedia
Фото: Зазоры при установке пластикового окна в стену без фальца. © oknamedia
- Q – оконный упор над четвертью круга. По бокам Q не более 40 мм, выше 30 мм.
- B – расстояние от внешней стороны окна до четверти круга. B=10-25 мм
- C – расстояние от стены до окна. C=20-35 мм для сторон окна менее 2000 мм, C=25-40 мм для сторон более 2000 мм.
Минимальный зазор между стеной и окном (С) по ГОСТу составляет 15 мм. При монтаже эти зазоры необходимы для выравнивания окна и компенсации теплового расширения окна.
Правильный замер окна

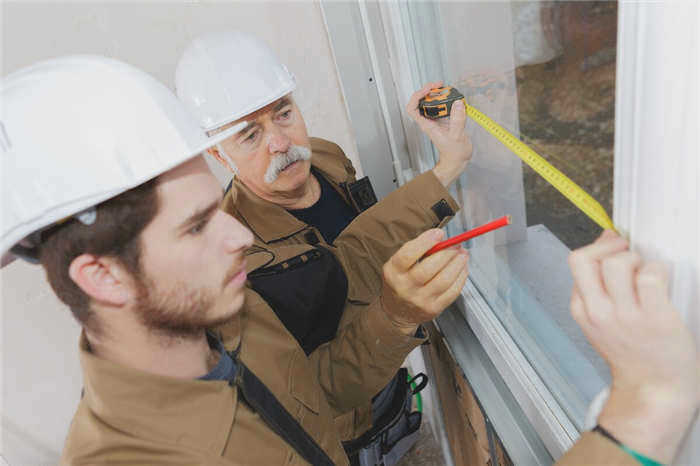

Установка окна с наружной стороны необходима для компенсации теплового расширения окна. Замер окна должен производиться по внешней стороне окна. Обеспечьте свою безопасность при измерении, высунувшись наружу!
Правильный замер всегда производится в нескольких точках проема (не менее 3). Наименьший размер принимается за определяющий для высоты и ширины отверстия.
Глубина окна четверти измеряется плоской металлической линейкой или щелемером не менее чем в 3 точках с каждой стороны проема.
Правильное измерение четверти окна
- Правильное измерение ширины окна
Измерьте проем от четверти до четверти с внешней стороны в трех точках: снизу, посередине и сверху.
Рассчитайте ширину изделия по формуле:
A = a + 2Q – 2q,
A – ширина изделия, мм
a – ширина оконного проема, мм
q – толщина штукатурки или другой внешней облицовки, если таковая имеется. При измерении необходимо сделать четверть проема
Q – четверть оконного проема, мм.
Фото: Схема для самостоятельного измерения ширины окна в четвертном проеме. © oknamedia
- Правильное измерение высоты окна
Измерьте проем от четвертного обхода до подоконника (металлического капельника) с внешней стороны в трех точках: слева, посередине и справа.
Рассчитайте высоту изделия по формуле
B = b + Q – q – 30
B – высота изделия, мм
b – высота оконного проема, мм
Q – свес створки
q – толщина наружной обшивки
30 мм – высота несущего профиля

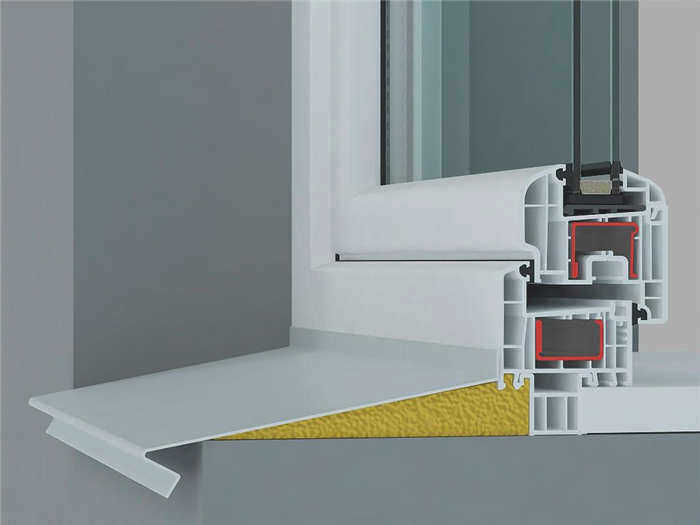

* – несущий профиль устанавливается в нижней части окна; к нему крепится подоконник и внешний отлив.
Монтаж оконных проемов
При устройстве проемов в строящемся доме необходимо учитывать материал стен и технологию возведения стен, чтобы сохранить проектные размеры.
В кирпичном доме
В кирпичных домах проемы часто делают с четвертными проемами, с небольшим выступом в 5-6 см (четверть кирпича) на внешней стороне стены по бокам. Такие выступы предотвращают выпадение рам, уменьшают тепловые мостики и устраняют необходимость в наружной отделке софитов.
Как видно из схемы, внутренний свет проема больше внешнего, поэтому ширина окна должна быть достаточной, чтобы рама упиралась в наружные боковые выступы. Это 2 – 3 см с каждой стороны и 1,5 – 2 см сверху. Нижняя плоскость рамы, с другой стороны, поднимается на 2 см от нижней части проема, чтобы подоконник имел наклон в сторону улицы.
В блочном доме
При устройстве оконных проемов в стенах из блоков ячеистого бетона или газобетона необходимо обратить внимание на их размер и положение в стене:
- Боковые стенки проемов не должны находиться на одной линии с вертикальными швами.
- Высота проема ограничена сверху целыми рядами блоков, так как перемычка располагается на них. Ее можно увеличить снизу, подрезав блоки.
Если фасад будет облицован кирпичом с четвертью круга, это необходимо учесть при расчете размеров проема.
В других случаях он должен быть на 2-5 см больше предполагаемого окна с каждой стороны, что необходимо для монтажных швов.
Полезные советы
Окна являются важным функциональным и эстетическим элементом любого дома. Их выбор размера и дизайна, а также правильная установка влияют на качество жизни в доме. Поэтому необходимо заранее продумать, рассчитать и взвесить все нюансы.
Например, столь любимые многими французские окна – это действительно здорово: они создают ощущение простора и пропускают в помещение максимальное количество света. Но в нашем климате их выбор оборачивается дополнительными расходами, связанными с сохранением тепла.
При установке окон в первый раз или замене старых рам на новые важно сделать правильные замеры. Обычно это делают работники фирмы-установщика, но домовладельцы должны иметь возможность проконтролировать их работу:
- При измерении высоты и ширины проема измерения производятся на нескольких параллельных уровнях, при этом учитывается наименьшее значение.
- Высота мансардных окон выбирается в зависимости от угла наклона крыши. Они устанавливаются между стропилами таким образом, чтобы между ними и оконной рамой с обеих сторон оставалось расстояние не менее 5-6 см.
- При установке необходимо использовать спиртовой уровень, чтобы рамы были выровнены по вертикали.
Что произойдет, если измерения будут неправильными?
Перед тем как измерить проем для пластикового окна, убедитесь, что его стенки ровные и нет серьезных перекосов в любой плоскости. А также определите его истинные размеры, которые могут быть скрыты под толстым слоем штукатурки. Вопиющие ошибки в замерах часто приводят к серьезным проблемам при установке и эксплуатации окна. К ним относятся:
- Несоответствие размеров рамы и проема, требующее переделки всей оконной конструкции или демонтажа части стены;
Описание видео
На видео ниже вы можете увидеть, сколько пыли и шума образуется при расширении отверстия:
- Чрезмерные зазоры по периметру конструкции, которые необходимо загерметизировать;
- Недостаточное крепление оконной рамы в слишком большом проеме, что приводит к образованию щелей;
- Деформация окна из-за давления, вызванного усадкой стен;
- Износ оконной фурнитуры.
Вы не можете быть застрахованы от подобных проблем, даже если установщики окон сделали все замеры. Но, по крайней мере, в этом случае вам не придется платить за их исправление.
