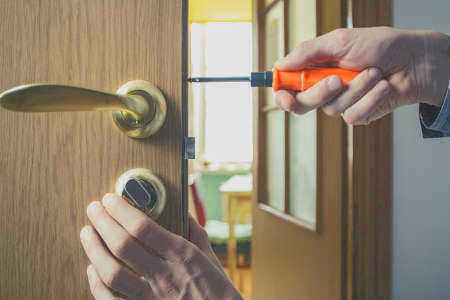

Возможность установки замка своими руками зависит от типа и сложности замка и материала дверного полотна. Есть модели, которые уже оснащены карманами под определенный тип ригеля. Если же это деревянная дверь и есть необходимость установить замок для межкомнатной двери своими руками, то придется вырезать соответствующие отверстия в двери, сделав точные замеры и расчеты. Для установки желательно обратиться к специалисту.
Конструкция или детали
Существует большое разнообразие дверных замков, как по конструкции, так и по функциональности. Но у них всегда есть общие элементы: корпус, засов, защитный механизм и ключи.

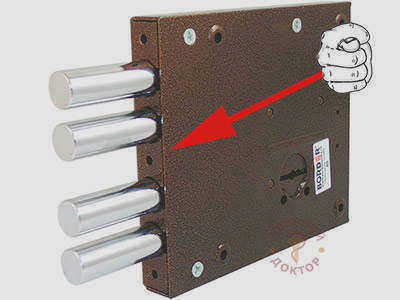

Корпус замка

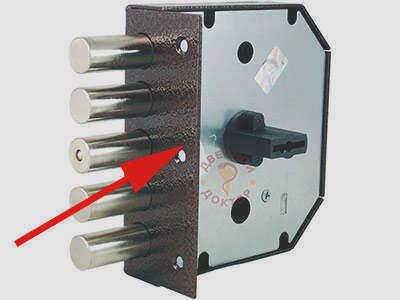

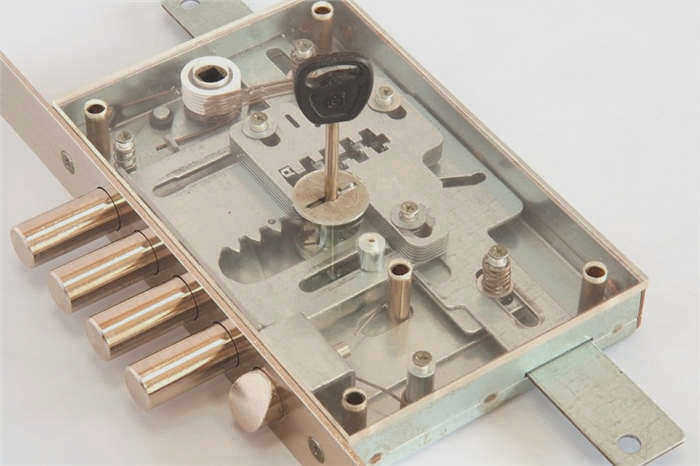

Корпус замка представляет собой прямоугольную коробку, в которой находятся все детали. Именно через корпус замок крепится к двери или металлической конструкции.

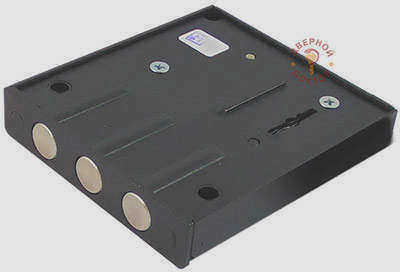

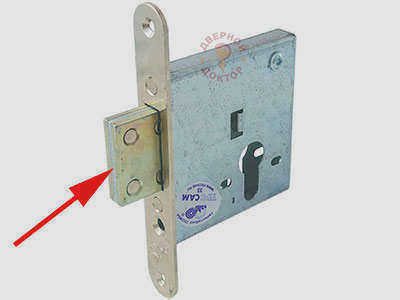

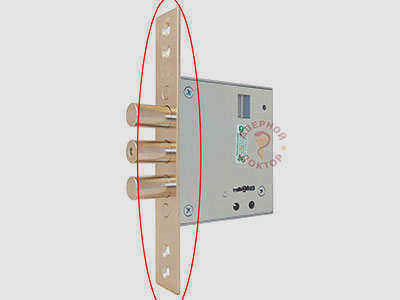

Торцевая планка – это элемент корпуса замка, с помощью которого осуществляется дополнительное крепление.
Торцевая планка встречается как во врезных, так и во вторичных замках. Она не является обязательной.

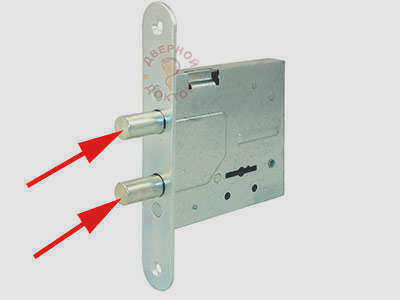

Замок
Замок запирается непосредственно задвижкой, которая выдвигается из корпуса при повороте ключа и приводит в действие запорный механизм. Задвижки могут быть самых разных форм и размеров, наиболее распространенные – цилиндрические и прямоугольные.
Секретный механизм
Замок – это прежде всего секретный механизм, который обеспечивает безопасность или защитные свойства замка. Запирающий механизм – это, пожалуй, самая важная часть замка.
В рамках данной статьи невозможно подробно обсудить каждый механизм секретности, так как каждый из них заслуживает отдельной статьи. Тем не менее, мы перечислим основные из них, с которыми сталкивался буквально каждый.

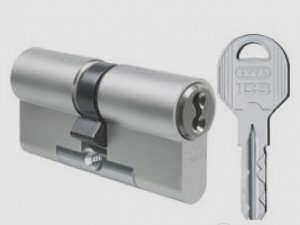

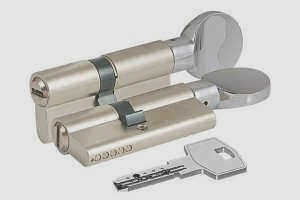

Цилиндрический механизм запирания

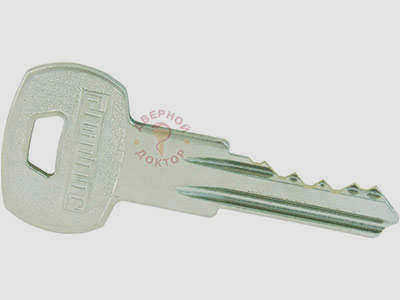

Английский замок – это запирающее устройство с маленьким ключом. Он был изобретен английским "техником" в 19 веке, поэтому с тех пор его называют английским замком.

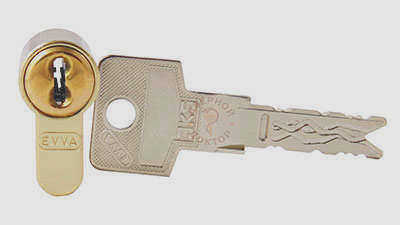

Привычную "отмычку" лучше назвать "цилиндровым запорным механизмом". Существуют различные производители, от дешевых одноразовых и бесполезных до дорогих, высокозащищенных европейского качества.
Преимуществами цилиндрового замка являются маленький, удобный ключ и общая простота управления замком. К недостаткам относятся низкая устойчивость к вандализму и необходимость защиты от силовых методов, о чем мы писали здесь – броненакладки и бронепластины
Если вам интересно, как выбрать цилиндр на замену старому и что нужно знать о его параметрах, то об этом вы можете узнать из короткого видео ниже:

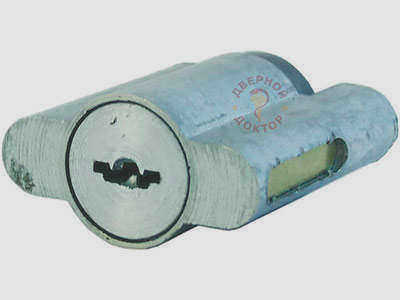

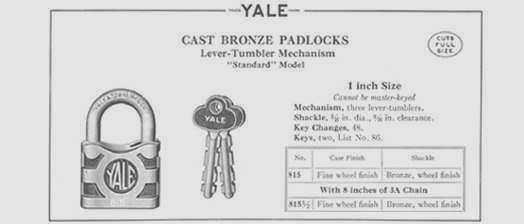

Первые цилиндровые замки
Возвращаясь к истории, стоит упомянуть, что первый пятиполюсный цилиндровый механизм был разработан британским изобретателем Линнусом Йелем в 1861 году.
Кстати, корпорация Yale (многие читают Йель, на самом деле правильное произношение – "Йель") существует до сих пор и производит не только замки и скобяные изделия, но даже сейфы.
Но вернемся к ранним разработкам – в то время пятиштырьковый механизм защиты был прорывом в проектировании замков, поскольку имел достаточно большое количество кодовых комбинаций, т.е. с таким механизмом можно было сделать много замков, которые не имели бы повторяющихся ключей. В то же время замок имел достаточно маленький ключ.
Сегодня нам трудно представить себе ключ размером со спичечный коробок, тогда как в те времена (19 век) люди с замками носили с собой огромные ключи. Кстати, только спустя тридцать лет корпорация Yale Town Corporation, используя запатентованный механизм, разработанный Линнусом Йелем, начала серийное производство цилиндровых замков.
Давайте теперь рассмотрим конструкцию навесного замка на примере этого замка в прозрачном корпусе.

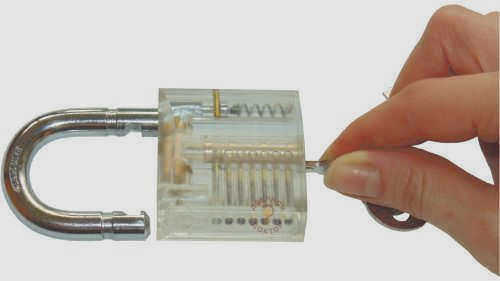

Цилиндровый навесной замок в прозрачном корпусе
Сделаем сноску – почему мы все время подчеркиваем, что механизм штифтовой механизм навесного замка. Потому что конструкция этого замка – штифтового типа.
Цилиндровые механизмы, где бы они ни находились, могут иметь не только штифтовую конструкцию: они могут быть, например, дисковые или даже слайдеркак в случае с австрийским EVVA. Когда речь идет о цилиндровых замках для автомобилей, наиболее распространенными типами замков являются рамочные запорные механизмы. Именно их мы и рассмотрим здесь. Штифт Цилиндровый механизм.

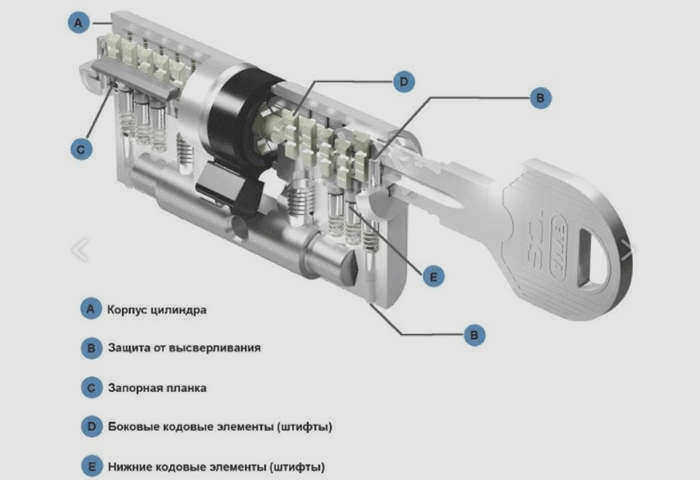

Ключевой деталью любого цилиндрового механизма является штифт цилиндра. Он имеет форму цилиндра, отсюда и название механизма: цилиндр. Некоторые зарубежные производители называют эту часть "плунжером". Мы будем называть ее сердцевиной.
В сердцевине есть замочная скважина, в которую пользователь вставляет ключ, чтобы активировать замок. На конце сердечника находится привод, который приводит в действие ригель замка, а точнее, запирает его. В рассматриваемом нами замке засов подпружинен: при повороте сердечника актуатор, расположенный в его хвосте, сжимает запорные части ригеля, и ригель, нагруженный силой пружины, соответственно освобождается. Это классическая защелка навесного замка.
В сердцевине и корпусе замка просверлено несколько параллельных кодовых каналов. Кодовые каналы просверлены последовательно и простираются от корпуса в сердцевину. Каждый кодовый канал содержит пару штифтов и пружину. Если смотреть на канал с дальнего края сердцевины, то первой расположена пружина, которая нагружает кодовые элементы и выталкивает их из канала. Затем следует опорный колышек. Как правило, все опорные штифты имеют одинаковую форму. Ближе всего к сердцевине находится второй штифт – мы будем называть его кодовым. Высота кодовых штифтов определяет количество комбинаций для конкретной модели комбинированного замка. Кроме всего прочего, высота кодовых штифтов в каждом канале определяет резьбу ключа.

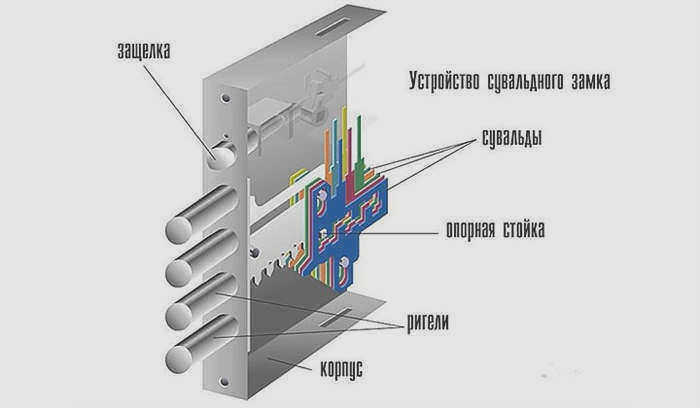

Как создается двухштыревой замок
Основным элементом защиты от взлома является ригельный столб. Расстояние между этим столбом и кодовым пазом напрямую влияет на эффективность защиты.
Количество ригелей влияет на время, необходимое для взлома. Наиболее популярным является вариант с шестью ригелями. Однако чем их больше, тем выше надежность. Пружины, позволяющие ригелям возвращаться в исходное положение, обеспечивают правильную работу.
Бронированные панели закрывают наиболее чувствительные зоны, а лицевая сторона с рамкой является не только декоративным элементом, но и защитой от взлома.

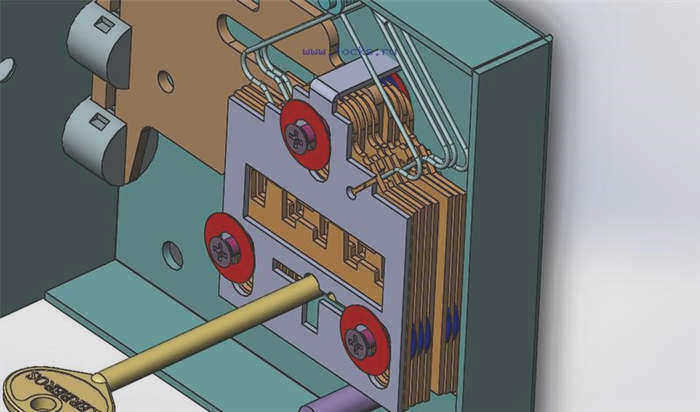

Принцип действия дверного замка с ригелем
В основе механизма лежит набор пластин с формованными вырезами.
Механизм открывания довольно прост: ключ перемещает эти штифты в определенное положение, позволяя повернуть и разблокировать систему. Если хотя бы одна из пластин не попадает в паз, механизм остается заблокированным.
Ключ является носителем кода для установки правильной комбинации пластин, а высокая степень безопасности обеспечивается довольно большими размерами устройства и наличием бронезащиты. Систему трудно пробить силой.
Тип механизма
Наиболее распространенными являются
- цилиндровый;
- сувальдные замки;
- дисковые;
- магнитные;
- комбинированные механизмы.

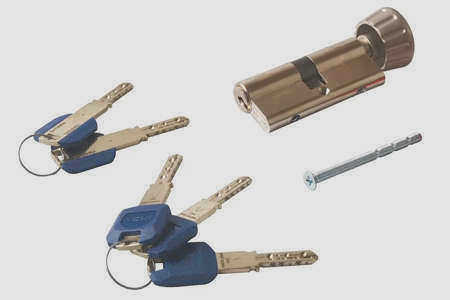

Запорное устройство цилиндра называется цилиндровым запорным штифтом. Его можно быстро снять и заменить, что удобно в случае смены жильца, потери ключей или смены членов семьи. Нет необходимости заменять весь замок. Достаточно открутить один винт на боковой крышке, снять старую деталь и установить новую.
Надежность цилиндров зависит от типа используемого секрета. Лучшие модели подходят для перфорированных ключей с лазерной шлифовкой. Второе или третье место занимают крестовые и двухсторонние механизмы. Обычные односторонние замки могут быть вскрыты взломщиками за две-три минуты.
Сувальдные замки считаются более надежными, чем все типы цилиндровых замков. Эти замки встраиваются в дверное полотно. Прочность конструкции зависит от количества шарниров, которыми запирается засов. Для квартиры или дома достаточно 6-8 ригелей.
В прошлом такие замки использовались в основном в банках и финансовых учреждениях. Это связано с тем, что для больших замков требуется более толстая створка.
Восприимчивость к взлому зависит от ширины проема. Чем шире отверстие, тем легче его взломать. Сувальдные ключи больше цилиндрических и не всегда помещаются в карман или клатч.

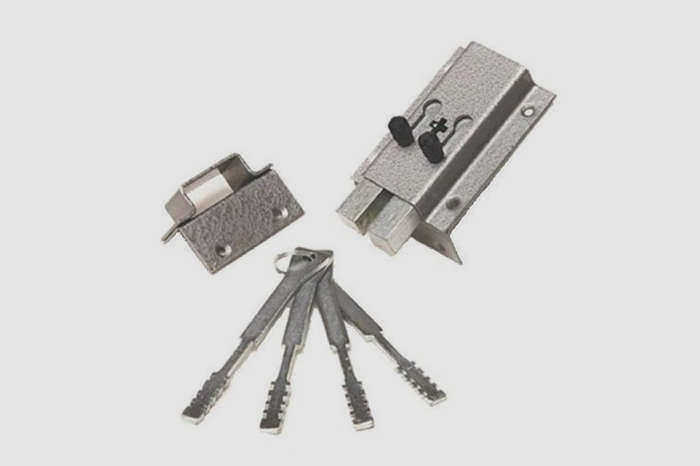

Дисковые механизмы характеризуются слабыми защитными свойствами. Полумесяц в основном устанавливается на воротах, внешних входах хозяйственных построек.
К преимуществам ригельного замка относятся устойчивость к низким температурам, пыли и воде, прочный корпус и невысокая цена. Он подходит только в качестве дополнительного варианта к основному, сувальдному или цилиндровому замку.
Магнитные или комбинированные механизмы имеют биометрические, электронные, цифровые, шифровые и радиозамки. Пружина (защелка) втягивается при срабатывании узла защелки.
Уровень безопасности
Уровень безопасности зависит от количества возможных комбинаций. Различают низкий, средний и высокий уровни безопасности. Низкий уровень, до 5 000 комбинаций, включает в себя простые конструкции без дополнительных элементов защиты.
Для замков среднего уровня возможен примерно миллион комбинаций. Такие замки скорее попытаются вскрыть, чем открыть. Высокий уровень секретности является уникальным для этой серии. В дополнение к 4 миллионам возможных комбинаций используются дополнительные элементы защиты.
Типы замков для межкомнатных дверей
Назначение межкомнатных дверей часто ограничивается декоративным разделением отдельных помещений. В таких случаях достаточно установки обычных замков. Однако бывают случаи, когда тайная комната или кабинет с сейфом, деньгами или важными документами требуют надежной защиты.
Дверные замки подчеркивают дизайн интерьера и гармонично сочетаются с фоном или акцентами. Качественная фурнитура также долговечна, надежна и безопасна. Различные типы замков отличаются по функциям и техническим характеристикам. Какие виды фурнитуры существуют для межкомнатных дверей?
Самым примитивным видом фурнитуры является ригель, который состоит из планки и выдвижного стержня. По пути движения имеются специальные запирающие выступы. В некоторых моделях используются пружины петель. Такая фурнитура часто устанавливается в ванных комнатах.

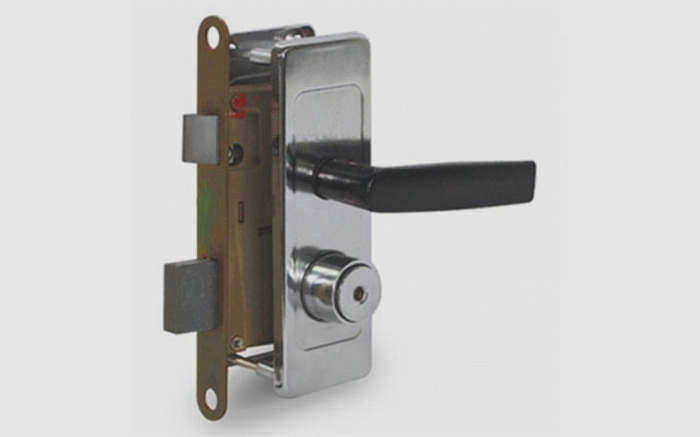

Запорная ручка состоит из ручки открывания, запорного выступа и цилиндра. Несмотря на очень простую конструкцию, фурнитура отличается прочностью и надежностью. Глухие замки предназначены для фиксации открытого (закрытого) положения створок.
Кнопочные защелки. Этот вид фурнитуры предназначен для запирания входа с одной стороны. Доступ блокируется при нажатии на кнопку центральной ручки. Их устанавливают в рабочих кабинетах, спальнях и ванных комнатах. Чтобы открыть створку, ручку поворачивают против часовой стрелки.
Классификация замков безопасности
Одним из основных элементов любого замка является засов с поворотным механизмом, который обеспечивает блокировку язычка в ригеле и препятствует свободному открыванию двери.
Этот элемент называется запорным механизмом и уникален тем, что ни одна компания в мире не производит два одинаковых запорных механизма со сложной системой случайного кодирования. Все запорные механизмы, используемые в современных замковых механизмах, делятся на следующие основные типы:
- Цилиндрические или поворотные замки. Это стальной цилиндр с внутренним пазом, по краям которого на миниатюрных пружинах установлены штифты. В положении покоя все детали находятся на одинаковом расстоянии друг от друга.
Когда вставляется ключ, каждый из штифтов повторяет форму кулачка на конце, тем самым разблокируя поворотный механизм.

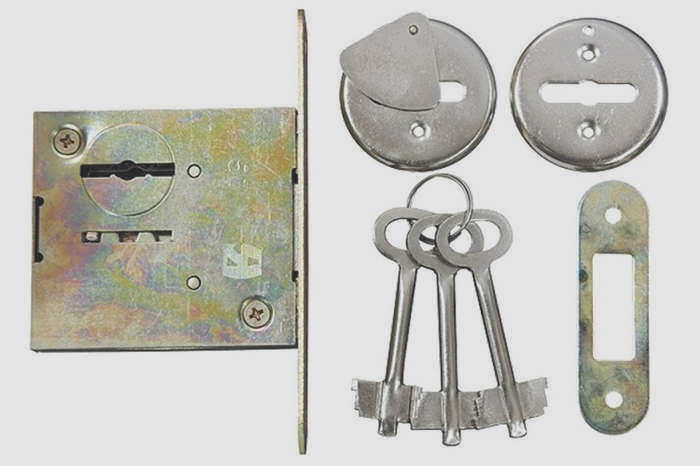

- Сувальдные замки – это более сложные механизмы, состоящие из нескольких пластин из высокопрочной стали, плотно прилегающих друг к другу. Ключ имеет форму бабочки с многоступенчатым пазом на боковых гранях.
Когда вилка вставлена в отверстие и повернута, каждый ригель приходит в движение, поворачиваясь на определенный угол, пока не достигнет нужного положения.
- Название "защелка" уже объясняет принцип работы запорного механизма – он открывается изнутри путем выталкивания запорных ригелей.
Ключ защелки
С лицевой стороны двери пружинный механизм приводится в действие путем вставки ключа через замочную скважину с пружинными штифтами. Сувальдный механизм с крючками обеспечивает свободу движения ригелей, облегчая открывание двери.
Конструктивные особенности распространенных замков, используемых на входных дверях
Каждый из вышеупомянутых замков отличается по внутренней конструкции и принципу действия. Наиболее часто используемые замки состоят из следующих компонентов:
- Сувальдные замки – самые надежные запорные механизмы, часто устанавливаемые даже во взломостойких сейфах.
- Основными компонентами такого замка являются стальные пластины – ползуны, края которых обработаны по форме кончика ключа.
- Пружины соединяют все стержни в единую конструкцию.
- Стержень представляет собой плоский язычок, который располагается внутри ригеля и приводится в действие определенным положением каждого стержня. Координаты пластин составляют алгоритм кода, который отпирает замок.
Защелка
- Отверстие для ключа выполнено в виде широкого плоского паза. Практически любой ключ с аналогичным по форме наконечником можно вставить в лицевую пластину, но повернуть его без идентичного паза каждого ключа с фаской цилиндра невозможно.
Ключевое отверстие замка с двойной бородкой
- Цилиндрические или поворотные запорные механизмы просты в использовании и относительно недороги. Их конструкция основана на следующих компонентах:
- Стальной цилиндр.
- Вращающийся язычок с защелкой, который приводит в действие ригель внутри засова.
- Подпружиненные штифты, предназначенные для изменения положения при вставлении ключа.

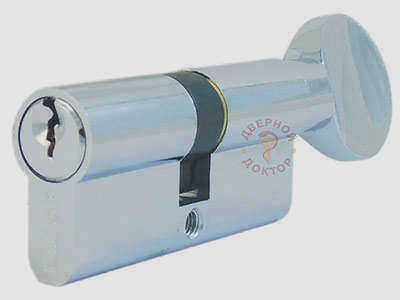

Запорный штифт цилиндра
- Противоположное отверстие на внутренней стороне головки цилиндра, к которому прилегают подпружиненные штифты, позволяя замку вращаться, а ригелю двигаться.
- Как правило, такие замки могут быть выполнены со сквозным отверстием или с отверстием для ключа с одной стороны. В таких случаях на внутренней стороне замка устанавливается ручка или стационарный ключ, приводимый в действие пальцем.
