Заполнение системы отопления теплоносителем своими руками

Эта жидкость является основой для производства незамерзающего теплоносителя. Его преимущества:

Как заполнить закрытую систему отопления – инструкция, инструменты

Отопление индивидуального дома – одно из главных условий длительного проживания его жителей, от его правильного функционирования и конструктивного устройства зависит уровень комфорта людей в помещениях, удобство эксплуатации и финансовые затраты на топливо. Для предотвращения негативных последствий в аварийных ситуациях в холодное время года, связанных с отключением электроэнергии и замерзанием воды в системе, в качестве теплоносителя используется антифриз, и пользователь должен знать, как заполнить антифризом закрытую систему отопления.

Считается, что антифризы имеют ограниченный срок службы; в процессе эксплуатации в трубах, теплообменниках и фитингах постепенно накапливаются примеси. Поэтому в процессе эксплуатации необходимо неоднократно сливать и пополнять контур антифризом после промывки или временного отключения труб и ответвлений теплого пола, бойлера, смесителя.

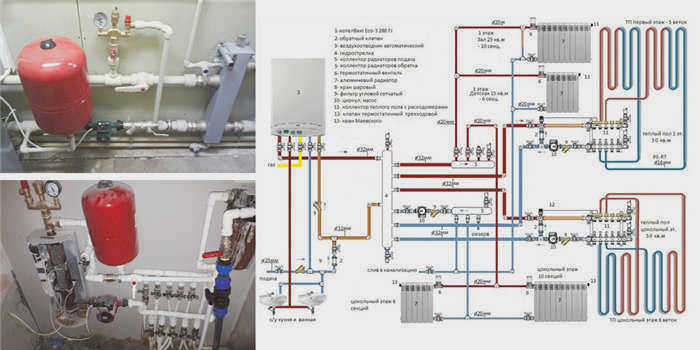

Рисунок 1 Элементы системы с замкнутым контуром

Типы индивидуальных систем отопления

В частных жилых домах устанавливаются два типа систем отопления, конструкция которых определяет способ заливки теплоносителя.

Открытая самотечная

В домах не выше двух этажей, где для обогрева помещений установлены только радиаторы с теплообменником, обычно используется гравитационная система отопления с баком большой емкости наверху. Теплоноситель циркулирует под действием силы тяжести через массу холодной воды, выталкивая менее плотную горячую воду, нагретую в котле. Трубопровод должен быть проложен с небольшим уклоном в сторону котла, чтобы жидкость из обратной линии самотеком поступала в радиатор.

Трубопровод отопления имеет только одну точку доступа, открытую наружу, в виде расширительного бака, который обычно используется для заполнения системы отопления антифризом. Если вода испаряется или протекает, ее также можно долить через бачок. Не исключен вариант и нижнего заполнения теплоносителя в гравитационной системе через дренажный патрубок, установленный в самой нижней точке трубопровода с запорным шаровым краном. Однако этот способ требует давления жидкости, для чего необходимо специальное напорное оборудование – электронасос или его ручной аналог, напорное устройство.

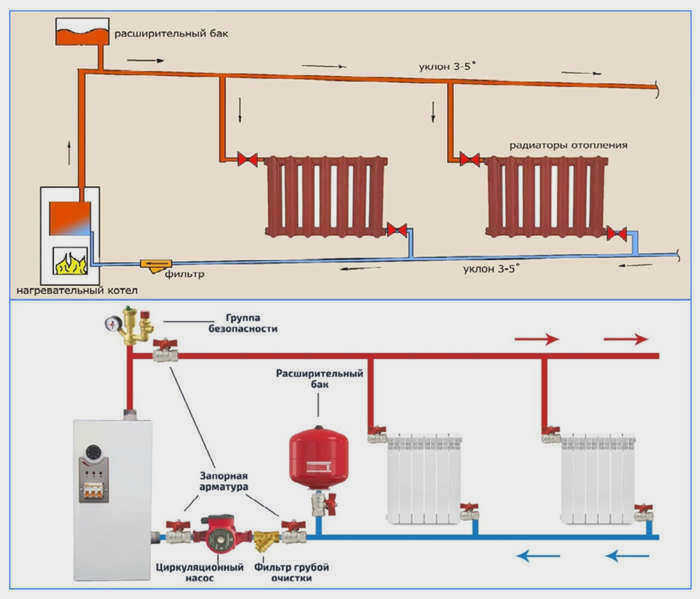

Рисунок 2 Гравитационная и закрытая системы

Закрытая система

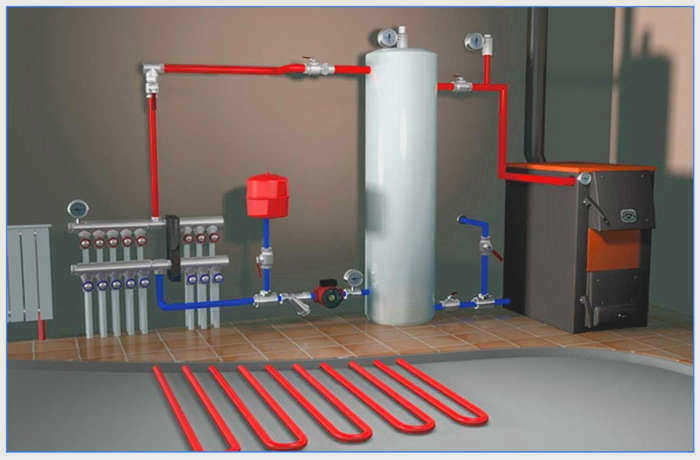

В высотных зданиях с длинными контурами напольного отопления самотечная система не справляется с большими объемами перекачиваемого теплоносителя и высоким гидравлическим сопротивлением трубопроводов. В таких случаях в линию добавляется электрический циркуляционный насос (в случае напольного отопления устанавливается дополнительный агрегат) для обеспечения потока теплоносителя по длинным трубам, контур перекрывается, а вместо открытого накопительного бака устанавливается герметичный гидроаккумулятор.

Частота замены теплоносителя в системе отопления

В многоквартирных домах теплоноситель сливается ежегодно, но не обязательно в частных домах. Следует исходить из того, что вода, которая уже циркулировала в системе в течение сезона подвергается обработке:

• не содержит кислорода;
• более длительное время контактировала с поверхностями внутри помещения стала инертнойЭто обеспечивает сохранность материалов контура;
• все соли и химические соединения, которые при нагревании превращаются в осадок и накипь, уже выпали в осадоки вода циркулирует без какой-либо химической активности.

Если нет риска замерзания системы, она может циркулировать еще один или даже два сезона. Чтобы определить необходимость замены, проверьте фильтр грубой очистки – если он относительно чистый, то вода не нуждается в замене.

Что касается антифриза, то его качество следует менять каждые 5-7 лет. Однако на практике его используют гораздо дольше.

Виды теплоносителя, заливаемого в отопительный контур

Существует несколько типов теплоносителя, используемого в системах отопления.

Вода

Это дешевый, универсальный теплоноситель:

• Если залить дистиллированную воду, то она не образует накипи и не оставляет отложений;
• Не изменяет своих свойств при контакте с внутренними поверхностями;
• безопасен для человека;
• может работать в системе практически бесконечно.

Недостатки:

• При замерзании расширяется и образует трещины в трубах.Поэтому в более холодном климате необходимо покупать антифриз.
• Металлические трубы начинают ржаветь.
• В водопроводной воде кристаллизуется много солей, поэтому необходимо покупать дистиллированную воду. Вы должны покупать дистиллированную воду.. Если вы используете водопроводную воду, рекомендуется регулярно очищать основные компоненты и, по возможности, трубы от солевых отложений. Этот процесс трудоемкий и требует специальных мер.

Антифриз

Это водный раствор этиленгликоля или этиленгликоля или пропиленгликоля с добавками.

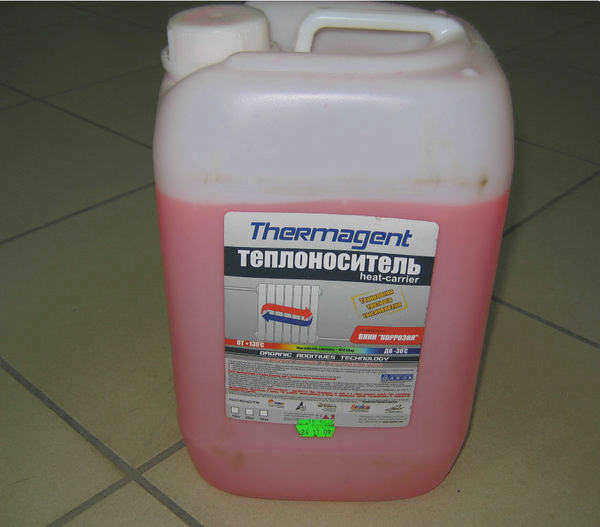

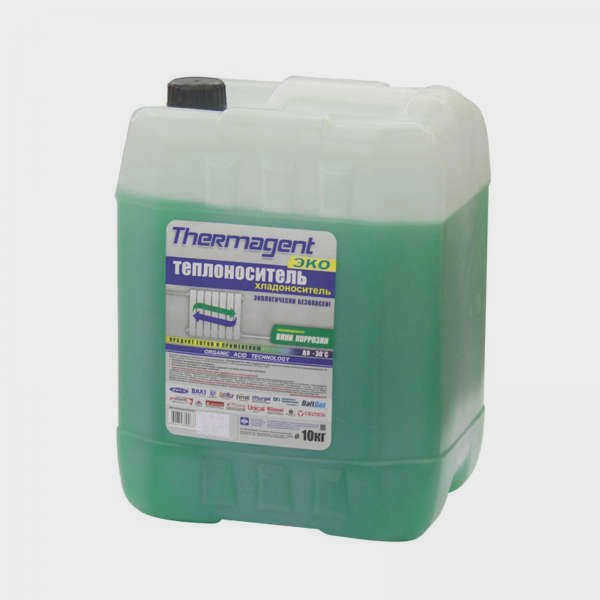

Фото 1: Антифриз для систем отопления от производителя Termagent. Выдерживает температуру до минус 30.

• Подходит только для использования в системах отопления Антифриз с составом, разработанным специально для этой цели. Он не может быть использован в других местах.
• Замерзает при температуре от от -30° до 60°C.
• Антифриз с этиленгликолем токсичен.
• Охлаждающая жидкость с пропиленгликолем, который безопасен для человека стоит дорого и подлежит замене каждые 5 лет.
• Новый состав, представленный на рынке, содержит ацетат калия и формиат калия. Он подходит для районов с умеренным климатом – он замерзает при температуре ниже -5°C. С точки зрения стоимости это более доступный вариант.

Виды охлаждающей жидкости

Существует несколько типов, в основном жидкостино они также бывают в виде газообразные. Наиболее часто используются два следующие два вещества.

Вода

Является стандартным материалом для заполнения труб. Она хорошо переносит тепло и не вызывает химических реакцийза исключением окисления металлов. Во время эксплуатации контур частично заполняется шкалыкоторые образуются при охлаждении жидкости.

Важно! При использовании данного вещества достаточно проводить ежегодную систему от твердых отложений.

Антифриз

Раствор антифриза используется в системах, которые периодически отключаются, особенно в холодное время года. Он также полезен в северных районах. Трубы не лопнут при охлаждении, что происходит с водой. Для закачки антифриза рекомендуется создавать систему с контуром небольшого диаметраа также следует установить радиаторы панельные радиаторы. Это поможет сэкономить на расходе жидкости.

Фото 1. Антифриз жидкий модели ECO-30 на пропиленгликоле с карбоксилатными присадками, вес – 10 кг, производитель – "Thermagent".

Кроме того, его гораздо сложнее заливать: антифриз нельзя залить напрямую через шланг или через бак (в закрытой системе).

Заправка происходит Одним из двух способов:

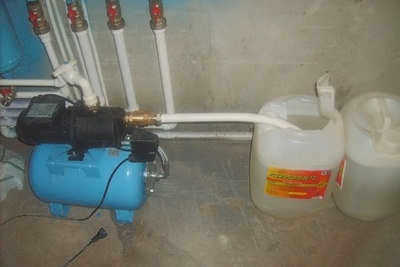

• Снизу с помощью насоса. Это создает давление, чтобы антифриз мог циркулировать. Для этого требуется специальный механизм, который может работать с жидкостями, отличными от воды.
• Через обратный клапан. Он подсоединяется к баку как можно выше. Это помогает снизить давление. По окончании наполнения остатки сливаются.

Вам также будет интересно:

Подготовительные работы

Проводятся независимо от состояния оборудования.

Гидравлическое испытание

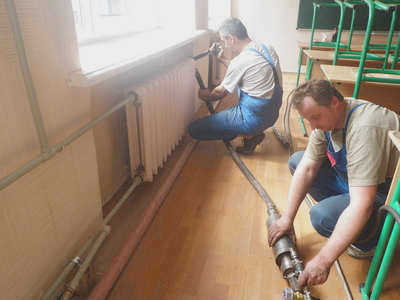

Как старые, так и новые трубы должны быть промыты и испытаны:

1. водой трубопровод Трубопроводы очищаются от технологического мусора, накипи. После добавления химических веществ накипь и ржавчина могут быть удалены. При соблюдении правил эксплуатации (летом не сливать теплоноситель) эта процедура проводится С интервалом в два года.
2. Тест проводится с использованием воздуха под высоким давлением. Для испытания давлением рабочее давление умножается на 1,25 (значение зависит от материала и объема воды). Во время испытания давление не должно снижаться более чем на 1% максимум на 1%.

Поиск и устранение неисправностей

Во время испытания давлением система проверяется на наличие трещин и разрывов, а также утечек. Затем проверяется работоспособность системы: насоса, расширительного бака, котла и т.д.

Перекрывающиеся фитинги

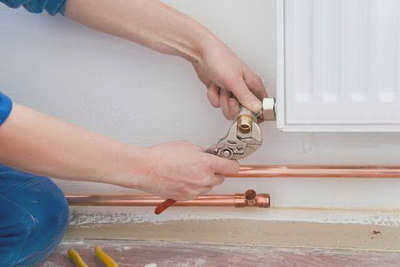

После завершения проверки закрутите все вентилиВсе вентили, ведущие к дренажу радиатора, должны быть затянуты, а вентиляционные клапаны закрыты. вентиляционные клапаны.

Проверка параметров теплоносителя

Контроль параметров теплоносителя гарантирует длительный срок службы конструкции. Основным критерием оценки теплоносителя в открытом контуре является уровень воды.

​

Он контролируется путем визуального осмотра расширительного бака. Допустимый предел составляет до половины.

Если уровень охлаждающей жидкости опускается ниже этого значения, специалисты рекомендуют добавить воды.

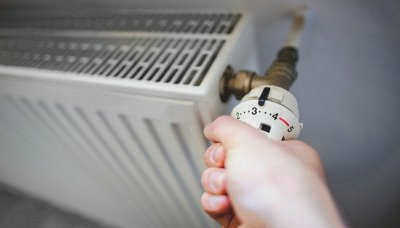

Еще одним параметром, на который следует обратить внимание, является температура жидкости. Оптимальными значениями являются. от 30 до 90 градусов Цельсия. Если температура поднимается выше нормы, то лакокрасочное покрытие внутри контура разлагается. Это Это запрещено санитарными нормами, Поэтому нельзя допускать кипения жидкости.

Для контроля температуры рекомендуется установить выносной датчик температуры на трубе теплоносителя. Между трубой и датчиком следует проложить плотную бумагу. Это позволит датчику показывать точное значение без ошибок. Если температура превысит установленный предел, мощность котла будет снижена, а при открытой конструкции будет добавлена вода.

Своевременность В системе отопления одноквартирного дома добавление жидкости и контроль теплоносителя обеспечивают длительный срок службы контура без сбоев. Техническое обслуживание может осуществляться пользователем без привлечения специалиста. Это экономит затраты на оплату труда технического специалиста.
