Запуск насосной станции своими руками

Падение давления или частые запуски насосов в глубоководных системах с поверхностным подпором воды могут быть вызваны проблемы с эжектором. Это устройство оснащено диффузором из пластика, на который сильно влияют примеси в воде. Если он выйдет из строя, эжектор не будет качать воду, и насос не сможет справиться самостоятельно. Чтобы проверить состояние диффузора и других компонентов, необходимо разобрать весь агрегат. Ремонт заключается лишь в замене неисправных деталей или в тщательной очистке и сборке агрегата.

Содержание

Причины неисправности блока питания и устранение неполадок

Насосная станция – это сердце системы водоснабжения загородного дома или частного дома. Это простое, но функциональное устройство, способное обеспечить хорошее давление, которое можно приобрести в торговых точках, выбрав оптимальную по своим характеристикам модель. Правильно установленные насосные станции надежны, стабильны и не требуют периодического обслуживания. Однако со временем неизбежно возникают неисправности. Знание неисправностей насосных станций и способов их устранения необходимо любому владельцу такого оборудования. В некоторых случаях вполне реально выполнить ремонт самостоятельно.

подача воды в систему бытового водоснабжения и поддержание необходимого уровня давления в системе;
обеспечение регулировки напора для подачи воды на первый этаж или для удовлетворения максимального спроса;
защита системы труб от гидроударов, которые могут привести к разрушению отдельных частей системы водоснабжения;
хранение количества жидкости в гидроаккумуляторе для использования в случае отключения электроэнергии или истощения источника воды.

Конкретные технические решения для насосных станций могут быть различными. Например, для глубоких скважин используются следующие решения погружной насос. При заборе воды из неглубокой скважины используется поверхностный инжектор поверхностный инжектор. Объем батареи может варьироваться в зависимости от параметров потребления, рассчитанных для дома на одну семью.

Средства автоматизации и безопасности

Чтобы понять, как быстро диагностировать и устранять неисправности, необходимо знать об органах управления насосным агрегатом и его работе.

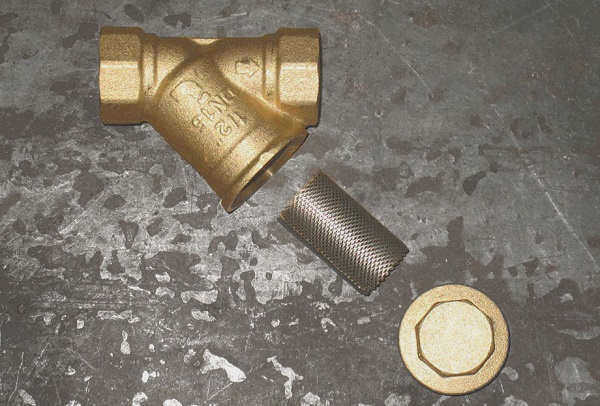

Причиной выхода насоса из строя является грязь и механические частицы. Поэтому на входе насоса необходимо установить сажевый фильтр. сажевый фильтр.

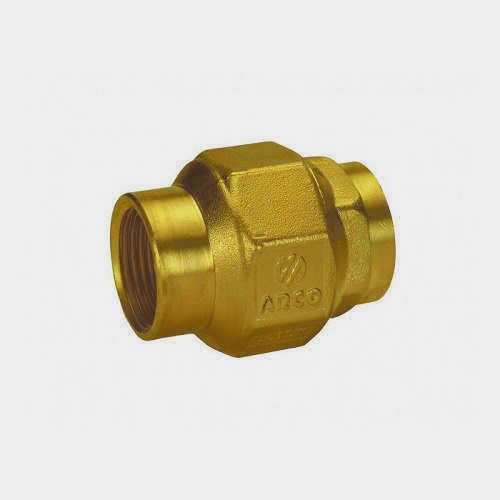

Чтобы избежать проблем, когда генераторная установка не перекачивает воду – необходимо установить на подающем трубопроводе обратный клапан. Это предотвратит обратный заброс воды в колодец и попадание воздуха в рабочий контур.

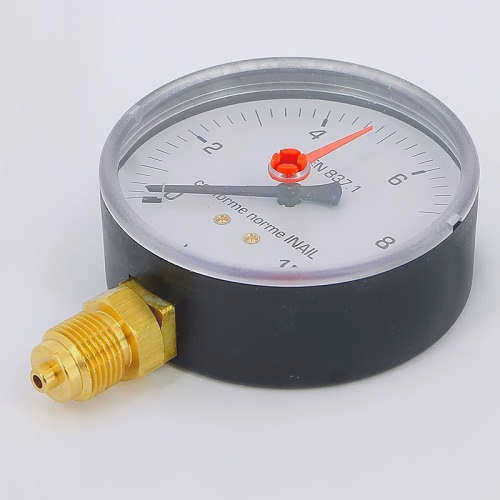

Манометр – является основным прибором для контроля работы электростанции и состояния системы водоснабжения. Установленный на выходной трубе, он показывает давление и позволяет мгновенно оценить его.

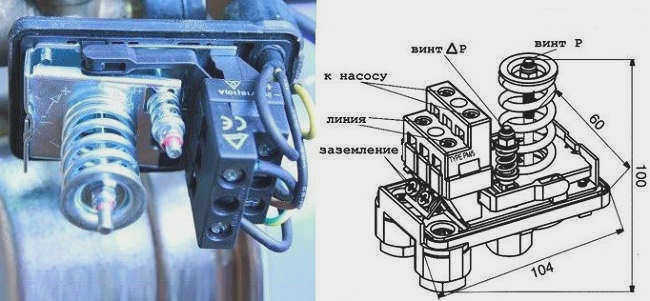

Параметры давления регулируются с помощью соответствующим реле. Оно является частью аккумулятора и отвечает за включение и выключение двигателя воздуходувки.

Его работа довольно проста. При первом запуске насос закачивает воду в аккумулятор давления. Внутри него находится мембрана – резиновый пузырь. По мере наполнения и расширения вода сжимает воздух в резервуаре. Датчик следит за повышением давления. При достижении заданного уровня реле отключает насос. Манометр показывает достигнутое давление в водопроводе. Когда в доме открывается кран, вода поступает в водопроводную сеть, забирая воду из бака-аккумулятора давления. Если давление падает ниже установленного предела, реле включает насос, и цикл повторяется.

Как построить насосную станцию

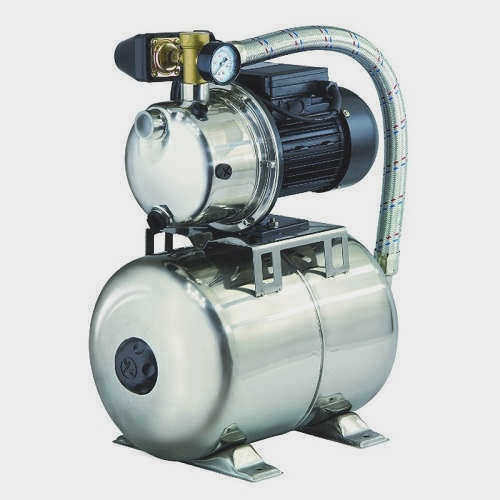

В магазинах представлен широкий ассортимент различных насосных станций. Они включают в себя небольшой гидравлический аккумулятор, автоматическую установку и электрический насос. Иногда все компоненты продаются отдельно, поэтому вам придется собирать их самостоятельно. Если вы не хотите думать об этом, лучше купить готовый комплект. Магазин обязательно должен предоставить гарантию. Насосная станция отличается от обычного насоса тем, что включает в себя систему контроля давления.

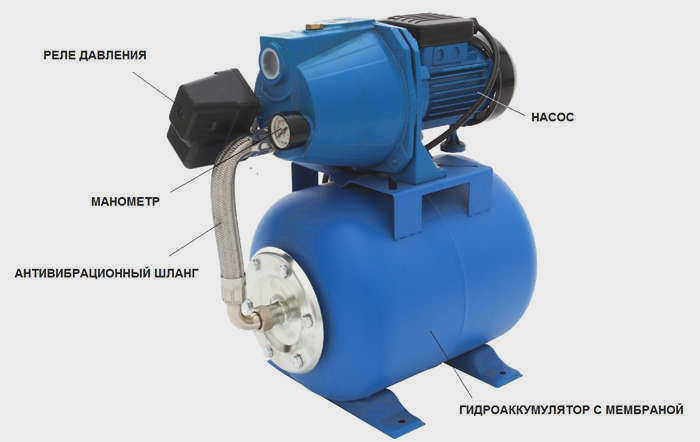

Компоненты насосной станции:

поверхностный электронасос;
небольшой гидравлический бак;
манометр;
устройство контроля давления;
соединительная арматура.

Компоненты насосной станции

Для забора воды к станции подсоединяется всасывающая труба с обратным клапаном и системой грубой фильтрации. Нагнетательная труба подсоединяется к выпускному отверстию, по которому отводимая вода поступает к устройству потребления. Если установка оснащена клапаном и системой очистки, дополнительный всасывающий шланг не нужен.

Аккумулятор способен выдерживать стандартное давление в 1,5 атмосферы. Станция не занимает много места, самым крупным компонентом является бак для воды. Отдельное помещение желательно только из-за шумности самой водонасосной установки. Обычно ее устанавливают в подвале дома, где она будет обслуживаться в дальнейшем.

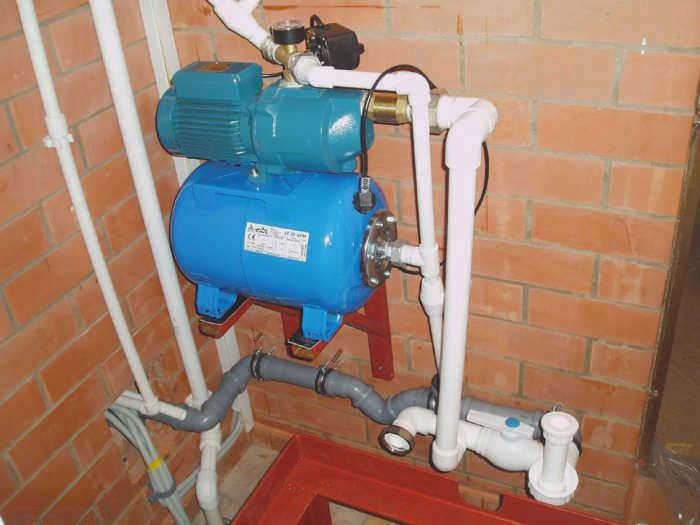

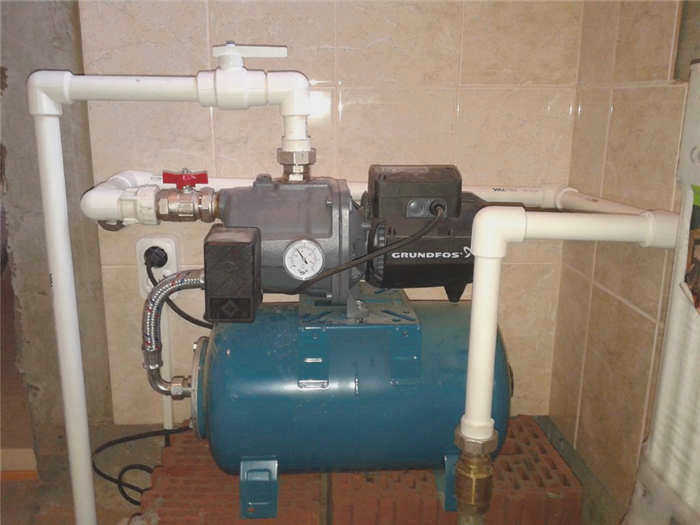

Удобно располагать станцию в подвале частного дома

Как подключить насосную станцию для колодца: выбор места, начало работы

Лучшее расположение – вблизи колодца. Это гарантирует, что мощность приводного устройства не снизится. Устройство может быть установлено отдельно или в доме. Помещение должно быть просторным, хорошо проветриваемым и без повышенной влажности. Если агрегат устанавливается в подвале, его лучше всего изолировать. Шум от работы агрегата может быть неприятным, поэтому хорошая звукоизоляция необходима.

В отстойнике устройство устанавливается с помощью временного крепления. Недостатком является то, что в условиях повышенной влажности агрегат будет постоянно контактировать с водой.

Корпус насосного агрегата оснащен двумя выходами. Один из них предназначен для подключения к скважине, а другой – для трубопроводного механизма. Чтобы выполнить соединение, возьмите полиэтиленовую трубу. Убедитесь, что она имеет правильный диаметр. Это важно, поскольку труба должна входить в колодец. На одном конце трубы должен быть установлен сетчатый фильтр. Без него срок службы устройства будет намного короче.

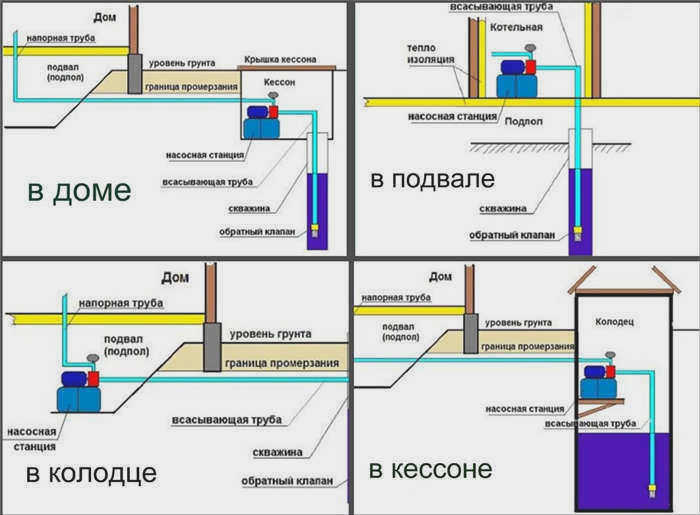

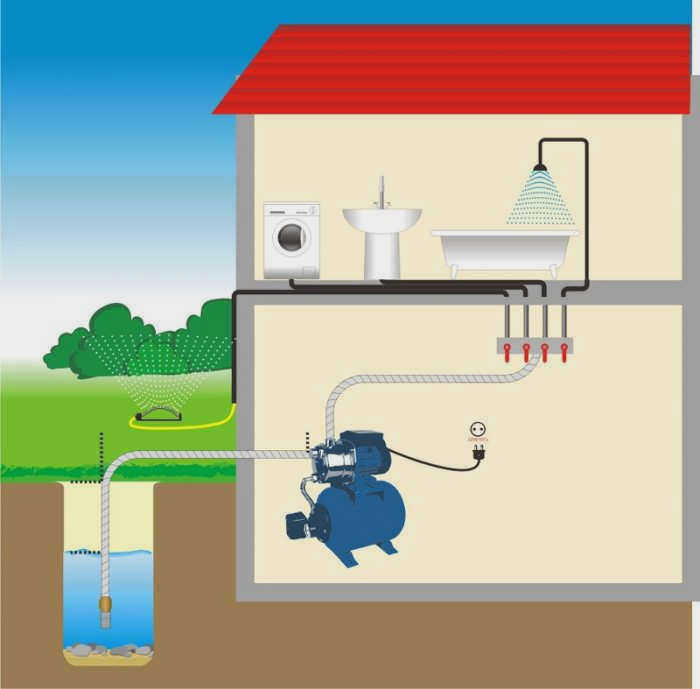

Установка насосной станции в колодце, схема

Верхний выход устройства подключен к системе водоснабжения. Перед заполнением скважины водой тщательно проверьте соединения.

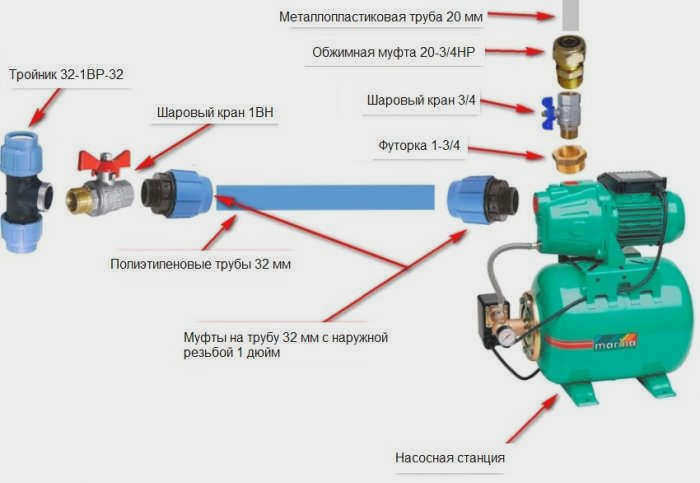

Вы можете выполнить установку своими руками, важно следовать рекомендациям специалистов, также поможет схема подключения насосной установки к скважине.

Накопительный бак для воды

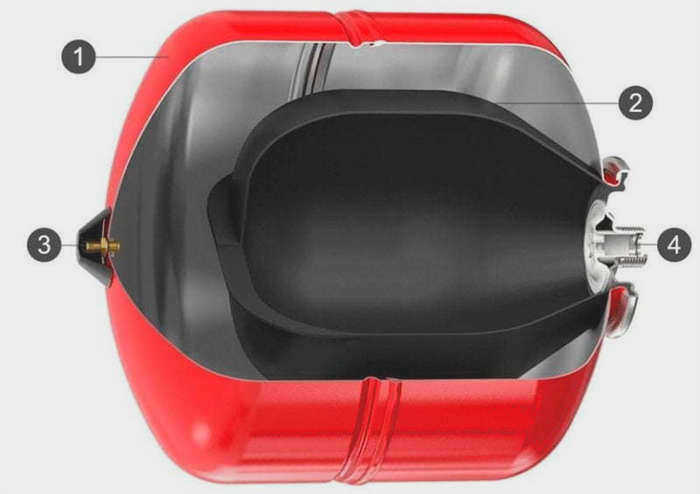

Гидроаккумулятор используется для сбора и непрерывной подачи воды под равномерным давлением. Конструкция гидроаккумулятора очень проста. Основными компонентами являются

жестяной герметичный бак – корпус устройства;
резиновая мембрана – содержит воду
Фланец из стали или нержавеющей стали с резьбой 1" – навинчивается на бак и прижимает горловину резиновой мембраны к корпусу;
ниппель – используется для создания давления 1,2-1,8 бар, позволяя воде выходить из бака, когда насос не работает.

Чаще всего покупают модели с 24-литровым аккумулятором, но для домашнего использования семьей из четырех или пяти человек следует выбрать модель с мембраной на 50 литров. От объема бака зависит частота включения прибора и продолжительность его работы.

Существует два типа бака – вертикальный и горизонтальный. Объем также бывает разным – от 2 до 200 литров, но конструкция остается одинаковой в зависимости от размера.

Этот компонент требует технического обслуживания. От его правильной работы зависит общая производительность НС. Для проверки его работы достаточно автомобильного манометра. Давление в баке следует проверять каждые 50 дней; оно должно соответствовать давлению не менее 1,2 атмосферы.

Если давление в воздушном резервуаре агрегата упадет, возникнет неравномерная работа насоса и гидроудары.

Агрегаты должны устанавливаться в сухих и вентилируемых помещениях, где температура не опускается ниже 0°C.

Силовые агрегаты лучше всего устанавливать вручную.

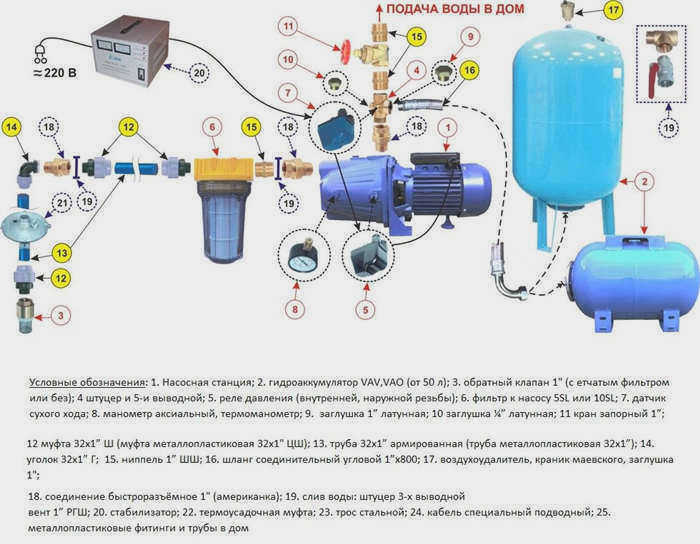

Чтобы подключить насосную станцию к скважине, ее необходимо сначала собрать. На схеме сборки приведен подробный перечень компонентов, которые понадобятся для подключения.

На схеме показан каждый необходимый компонент. Ее следует внимательно прочитать и изучить.

Если манометр невозможно установить в корпус устройства, его следует установить вместо колпачка (№ 10) в пятипроводной разъем (№ 4). Место установки манометра не имеет значения. Равное давление во всей системе

Накопительный бак может быть установлен под насосом, рядом с ним или даже в другом помещении. Бывают ситуации, когда нежелательный шум можно устранить, установив агрегат в колодце, а всю необходимую аппаратуру в доме.

Обратите внимание, что такая конструкция может замерзнуть и прийти в негодность в зимнее время года; чтобы предотвратить эту неприятную ситуацию, необходимо утеплять места установки на зиму.

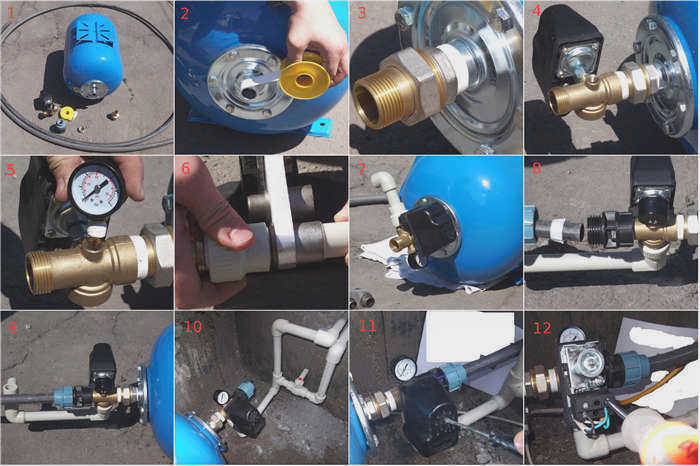

Если насос будет установлен возле колодца, а накопительный бак будет находиться в доме, его следует обмотать следующим образом:

Используйте качественную обмотку и наматывайте ее по часовой стрелке. Вам понадобится всего 7-8 витков, после ручной затяжки соединение уже будет плотным и не будет протекать. Не затягивайте соединения слишком сильно, усилие не требуется.

Обратите внимание на соединение автоматического реле. Оно имеет накидную гайку, такие соединения устанавливаются на прокладку, герметизировать их не нужно.

Проверка автоматики

После ввода генераторной установки в эксплуатацию проверьте работоспособность системы автоматики. Если было приобретено реле давления с заводскими настройками, оно должно отключать насосную станцию при достижении верхнего предела давления в системе, который установлен на реле. Когда клапан открыт и вода вытекает из бака, реле давления должно перезапустить насос, когда давление в системе упадет до установленного минимума. При необходимости заводские настройки можно изменить, отрегулировав реле на требуемое давление включения/выключения. Это делается следующим образом:

Выключите насосную станцию и слейте воду из гидробака, открутив нижний кран в системе. Откройте крышку реле давления с помощью отвертки или гаечного ключа.
Запустите насосное устройство, которое начнет закачивать воду в бак.
Измерьте и запишите показания манометра при выключенном насосе. Это будет самое высокое давление.
Теперь откройте вентиль, расположенный дальше всего от насоса или в самой высокой точке. По мере того как вода будет вытекать из него, давление упадет, и насос снова заработает. Отметьте и запишите показания манометра в момент запуска насоса. Это будет нижнее давление. Найдите разницу между ними.
Во время проверки обратите внимание на давление воды, поступающей из самого дальнего или самого высокого крана в системе. Если оно неудовлетворительное, увеличьте давление. Чтобы сделать это правильно, выключите насос и затяните гайку на большой пружине в реле. Чтобы уменьшить давление, ослабьте гайку.
Теперь отрегулируем дифференциальное давление. Оно уже было рассчитано путем вычитания зарегистрированного показания манометра. Если показатель равен 1,4 бар, то регулировать ничего не нужно. Если найденное значение ниже, это может привести к более частым запускам насоса и неравномерному подъему, что вызовет преждевременный износ. Если значение выше, агрегат будет работать более плавно, но разница между максимальным и минимальным напором станет заметной. Чтобы отрегулировать этот параметр, затяните или ослабьте гайку на маленькой пружине в реле. Затягивание гайки увеличивает перепад давления, а ослабление – уменьшает.
После регулировки давления снова проверьте систему, повторив предыдущие шаги. При необходимости процедуру регулировки можно повторить.

Правила эксплуатации

При эксплуатации насосов необходимо соблюдать следующие правила:

Проверяйте давление в аккумуляторе давления раз в месяц и после длительного периода неиспользования или зимнего хранения.
Фильтр грубой очистки, установленный на горизонтальной части всасывающей трубы, необходимо периодически очищать. Если этого не делать, вода может вытекать из крана рывками, производительность насосной установки снизится, а полностью забитый фильтр может привести к тому, что установка не сможет перекачивать воду и будет работать "всухую", что приведет к быстрому выходу из строя. Частота очистки фильтра грубой очистки зависит от концентрации загрязняющих веществ в воде, откачиваемой из колодца или скважины.
Станцию следует хранить в специальном сухом и теплом месте.
Труба водоснабжения должна быть защищена от замерзания в зимний период. Для этого дно траншеи, в которой проложены трубы, должно быть ниже точки промерзания грунта. Если это не так, трубы необходимо изолировать и дополнительно обогреть с помощью электрического нагревательного кабеля, который также прокладывается в траншее.
Если станция не будет использоваться зимой, то всю воду из системы необходимо слить до наступления морозов.

Видеоинструкции по вводу в эксплуатацию и эксплуатации насосной станции:
